初二滑轮的练习题

滑轮练习题

二、填充题：

1．图1中A是____滑轮。利用这样的装置把物体举高，用力的方向应向____（选填“上”、

“下”）。如果A重2牛，要提起50牛的物体，至少要用____牛的拉力。若要使物体上升2

米，应将绳的自由端拉动____米。

2．如图2所示，重物G重40牛，若不计摩擦，匀速提起重物所用拉力为22牛，则动滑轮

的重力是____牛，钩子1受到绳子的拉力为____牛，钩子2受到重物G的拉力为____牛。

3．如图3所示，木块在桌面上匀速滑动，拉力F为2牛，木块所受摩擦力为____

4．如图7所示，使用动滑轮提起重物G时，拉力F=____G（不计滑轮重和摩擦）。若用

斜向上的力拉绳子，所需拉力F＇____F（选填“＞”、“＝”或“＜”）。

5．如图8所示的滑轮组，不计滑轮重和摩擦，则F1＝____G，F2=____G。 7．如图表示三种不同的滑轮组，用它们提起重为G

的相同重物，在A端所用的拉力分别为

F1=__________，F1=_________，

F1=_________，不计

滑轮本身的重和摩擦。

8. 如图所示，绳子与滑轮重不计，物体处于静止状

态，如果M1=5kg，那么M2应等于__________ kg。 F1 F2 F3

M1M2

三．选择题

3．如图5所示甲、乙两个装置，已知A在地面上滑动时所受的摩擦力为40牛（不考虑绳

与滑轮的摩擦）。要使A向右匀速滑动，拉力F甲与F乙的大小分别为[ ]

A．40牛，20牛 B．20牛，40牛

C．40牛，40牛 D．20牛，20牛

4．利用一个定滑轮和一个动滑轮组成的滑轮组提起重600牛的物体，最小的拉力是（不计

动滑轮重力及摩擦） [ ]

A．600牛 B．300牛C．200牛 D．100牛

5．如图9所示，不计滑轮重与摩擦，物体A质量为2千克，物体B质量为5千克，体积为

103厘米3。先用手握住A，待放手后 [ ]

A．物体B将沉到杯底 B．物体 B将停留在水面下任何地方

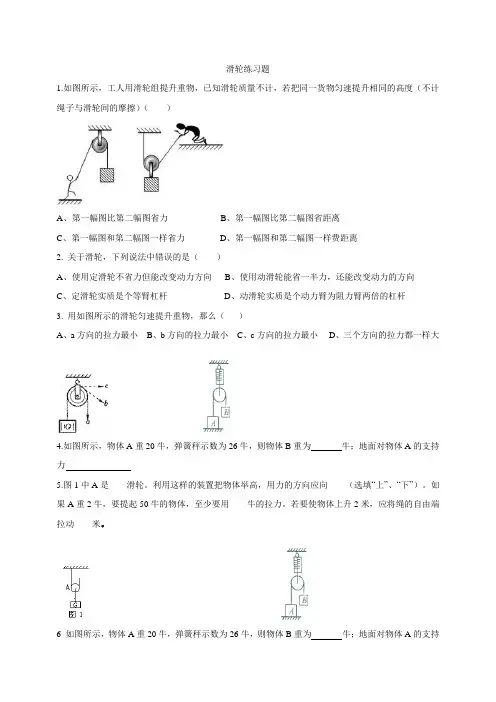

滑轮练习题

1.如图所示，工人用滑轮组提升重物，已知滑轮质量不计，若把同一货物匀速提升相同的高度（不计绳子与滑轮间的摩擦）（ ）

A、第一幅图比第二幅图省力 B、第一幅图比第二幅图省距离

C、第一幅图和第二幅图一样省力 D、第一幅图和第二幅图一样费距离

2. 关于滑轮，下列说法中错误的是（ ）

A、使用定滑轮不省力但能改变动力方向 B、使用动滑轮能省一半力，还能改变动力的方向

C、定滑轮实质是个等臂杠杆 D、动滑轮实质是个动力臂为阻力臂两倍的杠杆

3. 用如图所示的滑轮匀速提升重物，那么（ ）

A、a方向的拉力最小、b方向的拉力最小、c方向的拉力最小、三个方向的拉力都一样大

4.如图所示，物体A重20牛，弹簧秤示数为26牛，则物体B重为 牛；地面对物体A的支持力

5.图1中A是____滑轮。利用这样的装置把物体举高，用力的方向应向____（选填“上”、“下”）。如果A重2牛，要提起50牛的物体，至少要用____牛的拉力。若要使物体上升2米，应将绳的自由端拉动____米。

6 如图所示，物体A重20牛，弹簧秤示数为26牛，则物体B重为 牛；地面对物体A的支持力

7.如图所示，使用(a)图中滑轮的优点是可以 ；物体B的重力为100牛，若不计滑轮重及摩擦，当用拉力FB匀速提升物体B时，力FB的大小为 牛，A、B物体上升2米用时4秒，（a）图中绳子速度是 米/秒，（b）图中绳子速度是 米/秒。

8. 如图滑轮A上挂一重10牛的物体B，C为固定点（地面），当滑轮A在力F的作用下向上匀速上升时，滑轮A的速度为重物B上升时速度的_______倍，力F应为______牛（ 滑轮A和绳重及摩擦均不计）。

九年级其他简单机械练习题

5分钟训练

1.定滑轮实质是________杠杆，不省力也不费力，但是可以改变________的作用方向；动滑轮实质是________________的杠杆，省力________，多费________的距离，不能改变________的作用方向。

2.滑轮组是由________和________组成的，________省力，________改变力的作用方向（选填“能”或“不能”）；若滑轮组由n段绳子吊着物体，则提起物体所用的力是物重的________。

3.如图13-5-1所示，标出了轮半径和轴半径，物体的质量都相同，则最大拉力是________。

图13-5-1

10分钟训练

1.希望中学要安装升旗杆，下列简单机械中，适合安装在旗杆顶端的是（ ）

A.杠杆 B.动滑轮 C.定滑轮 D.斜面

2.如图13-5-2所示，通过定滑轮匀速提起重物G时，向三个方向拉动的力分别为F1、F2、F3，则三个力大小关系是（ ） 图13-5-2

A.F1最大 B.F2最大 C.F3最大 D.一样大

3.要用30 N的力刚好提起重40 N的物体，下列简单机械中可以采用的是（不计机械本身重和摩擦）（ ）

A.一个定滑轮 B.一个动滑轮

C.杠杆 D.一个定滑轮和一个动滑轮组成的滑轮组

4.如图13-5-3所示，G=200 N，滑轮重G′=40 N，要使物体能匀速上升2 m，则下列说法正确的是（不计滑轮的摩擦）（ ）

图13-5-3

A.F=440 N，并向上移动4 m B.F=140 N，并向上移动4 m

C.F=440 N，并向上移动1 m D.F=480 N，并向上移动1 m

1、 如图8-9所示，作出力F的力臂。如图8-10是斜拉旅行箱的简化模型。画出它的动力臂L和阻力臂L，现将一石磙推上台阶，请你在图8-11上画出最小力的示意图。用图8-12所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线。

2、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）

图5 4题图5题图

3、请在图5中画出滑轮组最省力的绕线。

4、如图，一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。

5、要用滑轮组将陷在泥中的汽车拉出来，试在图甲中画出最省力的绕绳方法．

6、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）

7、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。 图7 图8

8、用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。

9、如图10所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。

10、如图8-8所示滑轮组，正方体A在水平地面上处于静止状态，已知A的边长为1dm，密度为2×103kg/m3，动滑轮总重为2N，若使A对水平地面产生600Pa的压强，作用在绳端的拉力F为（忽略摩擦和绳重，g＝10N/kg）（ ）

A．4N B．5N C．1N D．22N

11、如图8-7，绳及滑轮重不计，绳与滑轮的摩擦不计。若已知用F=30N的拉力可使物体沿水平地面匀速运动，那么，下列所求物理量正确的是（ ）

A．可求物体重为60N B．可求物体重为90N C．可求物体受的摩擦力为60N D．可求物体受的摩擦力为90N

12、工人们为了搬运一个笨重的机器进入厂房，他们设计了如图1所示的四种方案（机器下方的小圆表示并排放置的圆形钢管的横截面）。其中最省力的方案是（ ）
