60Si2Mn弹簧钢热处理工艺综述

热处理是一种常用的金属加工方法，通过控制材料的温度和时间来改变其结构和性能。

60Si2Mn是一种优质弹簧钢，经过热处理后可以获得较高的屈服强度。

本文将对60Si2Mn的热处理工艺和屈服强度进行详细介绍，并讨论其在工程领域中的应用。

一、60Si2Mn的基本性能介绍60Si2Mn是一种碳素弹簧钢，其化学成分包括碳（C）、硅（Si）、锰（Mn）等元素。

这种材料具有良好的弹性和塑性，在机械制造和弹簧制造领域得到广泛应用。

其主要性能指标包括屈服强度、抗拉强度、伸长率等。

二、60Si2Mn的热处理工艺1. 材料准备在进行热处理前，首先需要对60Si2Mn材料进行表面清洁和粗糙度处理，以确保热处理的均匀性和稳定性。

2. 加热将60Si2Mn材料置于炉内进行加热。

在加热过程中，需要控制加热速度和温度均匀性，以避免材料变形或产生裂纹。

3. 保温在达到所需温度后，需要保持一定的时间进行保温处理，以确保材料的结构发生改变。

4. 冷却热处理结束后，将材料从炉内取出进行冷却。

冷却过程需要根据具体的热处理工艺进行控制，以获得理想的组织结构和性能。

三、60Si2Mn热处理后的屈服强度经过适当的热处理工艺，60Si2Mn材料的屈服强度可以得到显著提高。

通过调整加热温度、保温时间和冷却方式，可以改善60Si2Mn的结晶结构，使其具有更高的屈服强度和耐磨性。

四、60Si2Mn的应用领域由于60Si2Mn具有较高的屈服强度和良好的弹性，因此在工程领域中得到广泛应用。

可以用于制造各类弹簧、机械零部件和传动装置等。

五、结论通过热处理工艺，60Si2Mn的屈服强度可以得到明显提高，从而扩大了其在工程领域的应用范围。

未来，可以进一步优化热处理工艺，提高60Si2Mn的性能和使用寿命。

60Si2Mn经过热处理后，其屈服强度可以得到显著提高，使得其在工程领域中具有更广泛的应用前景。

希望本文的介绍能够帮助读者更加深入地了解60Si2Mn的热处理工艺和屈服强度，为相关领域的工程实践提供参考。

弹簧钢热处理工艺
一、预备热处理
预备热处理是弹簧钢热处理工艺的重要环节，主要包括退火和正火处理。

退火处理的目的是消除钢锭中的内应力，提高钢的塑性和韧性，为后续的成型处理提供良好的材料基础。

正火处理则可以提高钢的硬度和强度，细化钢的组织结构，进一步优化弹簧的性能。

二、弹簧成型处理
弹簧成型处理是将预处理后的钢坯通过各种成型工艺加工成弹簧的形状。

在此过程中，需要控制弹簧的尺寸、形状和精度，确保弹簧的稳定性和可靠性。

常用的成型工艺包括卷制、弯曲、扭转等，成型后需要进行去应力退火处理，以消除成型过程中产生的内应力。

三、表面处理
表面处理是对成型的弹簧进行表面处理，以提高弹簧的耐磨性、耐腐蚀性和抗疲劳性能。

常用的表面处理方法包括喷丸强化、渗碳淬火、渗氮等。

喷丸强化是通过高速弹丸打击弹簧表面，使表面产生硬化的表面层，提高弹簧的抗疲劳性能。

渗碳淬火是将弹簧表面渗入碳元素，并进行淬火处理，以提高表面的硬度和耐磨性。

渗氮是将氮元素渗入弹簧表面，形成一层硬化的表面层，提高弹簧的耐腐蚀性和耐磨性。

四、稳定化处理
稳定化处理是指在弹簧的热处理过程中，采取一定的措施消除弹簧在使用过程中由于应力松弛而引起的形状变化。

常用的稳定化处理方法包括加热处理和老化处理。

加热处理是通过将弹簧加热到一定的温度并保持一定时间，使弹簧内部的结构更加稳定，减少应力松弛的可能性。

老化处理是在弹簧使用一段时间后，对其进行重新加热并进行短时间的保温，使弹簧内部的应力得到进一步松弛和稳定。

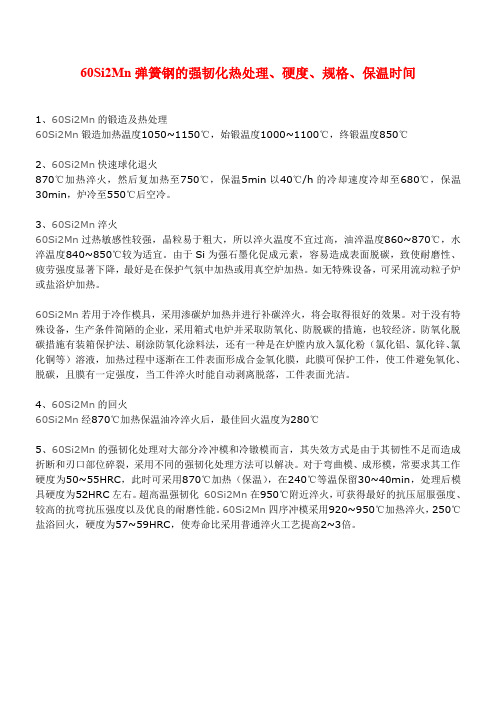

60Si2Mn弹簧钢的强韧化热处理、硬度、规格、保温时间1、60Si2Mn的锻造及热处理60Si2Mn锻造加热温度1050~1150℃，始锻温度1000~1100℃，终锻温度850℃2、60Si2Mn快速球化退火870℃加热淬火，然后复加热至750℃，保温5min以40℃/h的冷却速度冷却至680℃，保温30min，炉冷至550℃后空冷。

3、60Si2Mn淬火60Si2Mn过热敏感性较强，晶粒易于粗大，所以淬火温度不宜过高，油淬温度860~870℃，水淬温度840~850℃较为适宜。

由于Si为强石墨化促成元素，容易造成表面脱碳，致使耐磨性、疲劳强度显著下降，最好是在保护气氛中加热或用真空炉加热。

如无特殊设备，可采用流动粒子炉或盐浴炉加热。

60Si2Mn若用于冷作模具，采用渗碳炉加热并进行补碳淬火，将会取得很好的效果。

对于没有特殊设备，生产条件简陋的企业，采用箱式电炉并采取防氧化、防脱碳的措施，也较经济。

防氧化脱碳措施有装箱保护法、刷涂防氧化涂料法，还有一种是在炉膛内放入氯化粉（氯化铝、氯化锌、氯化铜等）溶液，加热过程中逐渐在工件表面形成合金氧化膜，此膜可保护工件，使工件避免氧化、脱碳，且膜有一定强度，当工件淬火时能自动剥离脱落，工件表面光洁。

4、60Si2Mn的回火60Si2Mn经870℃加热保温油冷淬火后，最佳回火温度为280℃5、60Si2Mn的强韧化处理对大部分冷冲模和冷镦模而言，其失效方式是由于其韧性不足而造成折断和刃口部位碎裂，采用不同的强韧化处理方法可以解决。

对于弯曲模、成形模，常要求其工作硬度为50~55HRC，此时可采用870℃加热（保温），在240℃等温保留30~40min，处理后模具硬度为52HRC左右。

超高温强韧化60Si2Mn在950℃附近淬火，可获得最好的抗压屈服强度、较高的抗弯抗压强度以及优良的耐磨性能。

60Si2Mn四序冲模采用920~950℃加热淬火，250℃盐浴回火，硬度为57~59HRC，使寿命比采用普通淬火工艺提高2~3倍。

60Si2Mn汽车板簧热处理工艺设计1序论1.1 热处理工艺课程设计的意义热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。

其目的是：1. 培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。

2. 学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。

3. 进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。

1.2 热处理课程设计的任务进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。

根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设计或选定装夹具，作出热处理工艺卡。

写出设计说明书。

①汽车热处理工艺设计。

②制定热处理工序的工艺参数③分析各热处理工序中材料的组织和性能。

④选择热处理设备。

⑤选择与设计热处理工艺所需的挂具、装具或夹具。

⑥填写热处理工艺卡片。

2 汽车板簧的工作要求、技术要求及选材2.1工作要求和技术要求汽车钢板弹簧式一种弹性元件，其作用式承受车厢以及载物（静载物）的作用，可传递垂直载荷，缓和及抑制不平路面所引起的冲击，限制车身和车轮的振动。

作为弹性元件它既有缓冲、减振、贮能的功能，又负担传递力和导向的作用，在工作过程中，钢板弹簧承受高因道路不平所引起的冲击载荷，并由此或单向循环弯曲应力和振动的作用，同时也要受到泥水和泥沙等侵蚀。

由此其结构简单、使用可靠、维修方便、因而被一般载重汽车广泛使用。

汽车钢板弹簧采用合金钢制造，硬度在380~460HBW，板簧达到最大的强度特性，即高的弹性极限，经过抛丸后处于表面压应力状态，然后进入初步机加工阶段。

有资料介绍重型汽车的“概率-应力曲线”表明，钢板弹簧的所受应力在882~980Pa。

汽车钢板弹簧的主要失效形式有腐蚀疲劳断裂、应力腐蚀断裂、脆性断裂、磨损和应力松弛以及永久性塑性变形等，其危害有停车待修、钢板弹簧损耗量大、降低行车舒适性等，因此应认真对待，减少出现失效的概率，在弹簧制造和热处理等各个环节确保产品质量合格。

攀枝花学院学生课程设计（论文）题目： 60Si2Mn弹簧垫圈热处理工艺设计学生姓名：学号：所在学院：材料工程学院专业：级材料成型及控制工程班方向：压力加工方向指导教师：职称：讲师2013年12月攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目A钢棒热处理工艺设计1、课程设计的目的使学生了解、设计A钢棒热处理生产工艺，主要目的：（1）培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。

（2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。

（3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。

2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）内容：进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。

根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设计或选定装夹具，作出热处理工艺卡。

最后，写出设计说明书，说明书中要求对各热处理工序的工艺参数的选择依据和各热处理后的显微组织作出说明。

要求：（1）分析生产加工及热处理过程中可能出现的缺陷，针对这些缺陷提出预防措施或补救措施。

（2）提交设计说明书（或设计报告），3～5千字，提交设计说明书。

3、主要参考文献[1] 崔明择主编.工程材料及其热处理[M]. 北京：机械工业出版社，2009.7.[2]崔忠析主编.金属学与热处理（第二版）[M]. 北京：机械工业出版社，2007.5[3]王建安. 金属学与热处理[M]. 北京：机械工业出版社，1980[4]中国机械工程学会.热处理手册[M]. 北京：机械工业出版社，2006.7[5] 范逸明.简明金属热处理工手册[M].北京：国防工业出版社，2006.34、课程设计工作进度计划第18周：对给定题目进行认真分析，查阅相关文献资料，做好原始记录。

第19周：撰写课程设计说明书，并进行修改、完善，提交设计说明书。

弹簧钢60si2mn的最终热处理工艺
弹簧钢60Si2MN是一种蒙乃尔体系的钢，由于其具有良好的弹性和耐疲劳性，可用于制造各种弹簧、波纹管等零件。

对60Si2MN弹簧钢的最终热处理工艺应以提高其弹性和耐疲劳性和减少残余温度应力为目标，采用可能比较正确的热处理工艺，可降低因残留应力而引起的脆损失。

60Si2MN弹簧钢的最终热处理工艺一般采用回火加淬火处理，即先将材料淬火至450 - 460 ℃，然后回火至220 ℃或210 ℃，持温时间依具体情况具体考虑，通常可在1H的回火时间内完成回火处理。

然后冷却到大气温度，经撤火、回火及冷却后，该钢可达到优异的精度、强度及耐疲劳性能。

此外，为了提高60Si2MN弹簧钢的弹性和耐疲劳性能，也可以在最终热处理工艺中加入正火、空化或正火后深冷等处理工艺，以使温度均匀分布，确保具有较好的可靠性。

总的来说，60Si2MN弹簧钢的最终热处理工艺一般采用淬火、回火、回火后冷却，和可能加入的正火、空化来进行，通过此热处理工艺，可以提高其耐疲劳性能、强度和降低残余温度应力，为应用特定环境所需的高可靠性提供保证。

60Si2Mn 钢是一种中碳锰硅弹簧钢，其热处理工艺对于钢材的性能和使用寿命具有重要影响。

本文将从以下几个方面探讨60Si2Mn 钢的热处理工艺。

1. 材料特性60Si2Mn 钢具有较高的强度和硬度，同时具有良好的韧性和延展性。

由于含有适量的锰和硅元素，使得该钢具有良好的强度和耐磨性。

对于60Si2Mn 钢的热处理工艺需要充分考虑其材料特性，以使得钢材在使用过程中能够发挥出最佳的性能。

2. 热处理工艺热处理工艺是指通过加热和冷却等方式对材料进行调质、回火等处理，以改善材料的组织结构和性能。

对于60Si2Mn 钢，常用的热处理工艺包括正火、淬火和回火等。

正火能够提高60Si2Mn 钢的硬度和强度，但可能会降低其韧性；淬火则能够大幅增加钢的硬度，但也容易造成脆性增加；回火则能够改善钢的韧性和延展性，但会降低其硬度。

选择合适的热处理工艺对于60Si2Mn 钢至关重要。

3. 热处理参数在进行热处理时，需要考虑的重要参数包括加热温度、保温时间和冷却速度等。

对于60Si2Mn 钢，加热温度的选择要根据钢材的具体组织结构和性能要求进行合理调整；保温时间需要足够，以使得钢材的组织结构得以均匀调整；冷却速度则直接影响到钢材的硬度和韧性等性能。

4. 工艺优化在进行60Si2Mn 钢的热处理工艺时，需要充分考虑各种因素，进行工艺的优化。

可以通过合理设计加热炉和控制回火温度曲线等方式，使得钢材的热处理过程更加稳定和可控，从而获得最佳的性能和使用寿命。

5. 热处理后的性能测试在完成60Si2Mn 钢的热处理工艺后，需要进行各种性能测试，以验证钢材的性能是否符合要求。

可以进行硬度测试、冲击韧性测试和金相组织观察等，以评估钢材经过热处理后的性能表现。

60Si2Mn 钢的热处理工艺对于钢材的性能和使用寿命具有重要影响。

需要考虑材料特性、热处理工艺、热处理参数、工艺优化和性能测试等因素，以使得钢材在使用过程中能够发挥出最佳的性能。

60si2mn和65mn热处理工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言60si2mn和65mn是常见的碳素结构钢，广泛应用于机械制造和金属加工行业。

60si2mn 热处理工艺热处理工艺是一种通过对金属材料进行高温处理和冷却处理，以改变其结构和性能的方法。

60Si2Mn是一种常用的高碳弹簧钢材料，下面将介绍一种适合60Si2Mn的热处理工艺流程。

1. 材料准备首先，准备好60Si2Mn钢材料，并确保其质量符合要求。

需要检查材料表面是否有油污、氧化等问题，以确保热处理的效果。

2. 预热处理将60Si2Mn钢材料放入预热炉中进行预热处理。

预热温度一般为700℃-800℃，保持一段时间以使材料内部温度均匀。

预热处理有助于提高工件的变形能力和热处理效果。

3. 固溶处理将预热处理后的60Si2Mn钢材料放入固溶炉中进行固溶处理。

固溶温度一般为950℃-1050℃，保持一定时间以使材料中的合金元素溶解均匀。

4. 水淬冷却将固溶处理后的60Si2Mn钢材料迅速放入水中进行淬火冷却。

水淬冷却能够快速冷却材料并增强其硬度和强度。

5. 回火处理对淬火后的60Si2Mn钢材料进行回火处理，以降低材料的脆性和应力，并提高其韧性和耐热性。

回火温度一般为250℃-400℃，保持一定时间。

6. 调质处理根据需要，可以对回火处理后的60Si2Mn钢材料进行调质处理。

调质处理可以进一步提高材料的硬度和强度，适用于一些需要高强度的应用。

7. 成品整理热处理完成后，对60Si2Mn钢材料进行成品整理。

包括去除表面的氧化物、油污等，以及对尺寸、外观进行检查，确保质量符合要求。

总结：60Si2Mn热处理工艺流程包括材料准备、预热处理、固溶处理、水淬冷却、回火处理、调质处理和成品整理。

这个工艺流程可以提高60Si2Mn钢材料的硬度、强度、韧性和耐热性，使其在使用过程中具有较好的性能和可靠性。

在实际应用中，还需要根据具体要求进行工艺参数的调整和优化，以满足不同场合的需求。

60Si2Mn弹簧钢热处理工艺及组织性能研究任务书1．课题意义及目标学生应通过本次毕业设计，运用所学过的金属学及热处理等专业知识，了解60Si2Mn钢的概况；熟悉60Si2Mn钢的热处理工艺方法；认识60Si2Mn热处理前后金相组织；找出热处理对60Si2Mn钢组织和力学性能的影响规律，为优化热处理工艺提高零件质量提供一定的理论依据。

2．主要任务（1）制定60Si2Mn钢热处理工艺，进行热处理实验。

（2）制备金相试样，观察分析60Si2Mn钢热处理前后的显微组织。

（3）测定60Si2Mn钢热处理前后力学性能，包括拉伸性能、硬度、冲击韧性等。

（4）分析热处理工艺、组织结构与力学性能之间的关系。

(5）撰写毕业论文。

结构完整，层次分明，语言顺畅；避免错别字和错误标点符号；格式符合太原工业学院学位论文格式的统一要求。

3．主要参考资料[1] 杨凌平. 60Si2Mn的应用及热处理[J]. 模具工程，2005，（6）：1-5.[2] 程尔泽. 60Si2Mn弹簧钢热处理工艺与性能的关系[J]. 理化检验-物理分册，1997 ，33（3）：24-30.[3] 金宝安，杨霄，朱国辉，等. 60Si2Mn弹簧钢碳化物快速球化工艺研究[J]. 安徽工业大学学报，2011，28（1）：16-18.[ 4] 崔忠圻，覃耀春.金属学与热处理[M]. 北京，机械工业出版社，2007：230-308. 4．进度安排审核人：年月日60Si2Mn弹簧钢热处理工艺及组织性能研究摘要:通过对同60Si2Mn弹簧钢进行不同的热处理，测定强度、硬度、塑韧性的变化情况，对比真空条件和普通条件下热处理结果分析我们可以得到，真空条件下的热处理可以有效的改善硅锰钢容易脱碳的缺陷，真空球化热处理后，材料的硬度比普通热处理高。

不同条件下进行热处理的结果表明：对60Si2Mn弹簧钢进行球化退火+870℃淬火（油淬）+350℃中温回火的热处理，60Si2Mn的综合力学性能是最好的，在现有条件下是一种理想的热处理工艺。
