IGBT并联解决方案

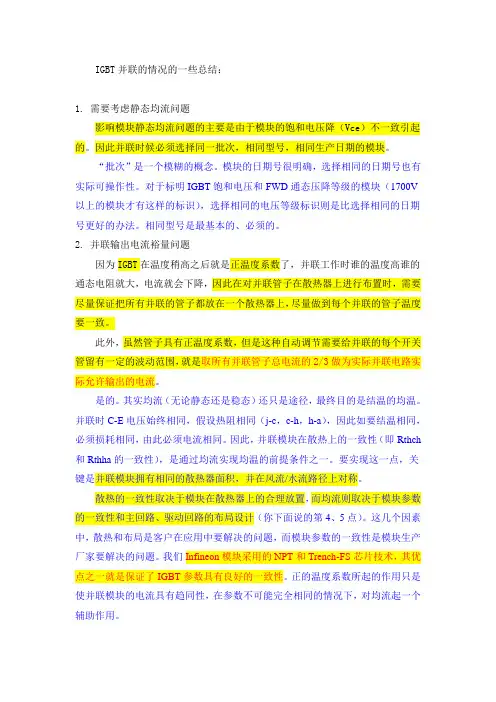

IGBT并联的情况的一些总结：

1. 需要考虑静态均流问题

影响模块静态均流问题的主要是由于模块的饱和电压降（Vce）不一致引起的。因此并联时候必须选择同一批次，相同型号，相同生产日期的模块。

“批次”是一个模糊的概念。模块的日期号很明确，选择相同的日期号也有实际可操作性。对于标明IGBT饱和电压和FWD通态压降等级的模块（1700V以上的模块才有这样的标识），选择相同的电压等级标识则是比选择相同的日期号更好的办法。相同型号是最基本的、必须的。

2. 并联输出电流裕量问题

因为IGBT在温度稍高之后就是正温度系数了，并联工作时谁的温度高谁的通态电阻就大，电流就会下降，因此在对并联管子在散热器上进行布置时，需要尽量保证把所有并联的管子都放在一个散热器上，尽量做到每个并联的管子温度要一致。

此外，虽然管子具有正温度系数，但是这种自动调节需要给并联的每个开关管留有一定的波动范围，就是取所有并联管子总电流的2/3做为实际并联电路实际允许输出的电流。

是的。其实均流（无论静态还是稳态）还只是途径，最终目的是结温的均温。并联时C-E电压始终相同，假设热阻相同（j-c，c-h，h-a），因此如要结温相同，必须损耗相同，由此必须电流相同。因此，并联模块在散热上的一致性（即Rthch和Rthha的一致性），是通过均流实现均温的前提条件之一。要实现这一点，关键是并联模块拥有相同的散热器面积，并在风流/水流路径上对称。

散热的一致性取决于模块在散热器上的合理放置，而均流则取决于模块参数的一致性和主回路、驱动回路的布局设计（你下面说的第4、5点）。这几个因素中，散热和布局是客户在应用中要解决的问题，而模块参数的一致性是模块生产厂家要解决的问题。我们Infineon模块采用的NPT和Trench-FS芯片技术，其优点之一就是保证了IGBT参数具有良好的一致性。正的温度系数所起的作用只是使并联模块的电流具有趋同性，在参数不可能完全相同的情况下，对均流起一个辅助作用。 此外，虽然管子具有正温度系数，但是这种自动调节需要给并联的每个开关管留有一定的波动范围，就是取所有并联管子总电流的2/3做为实际并联电路实际允许输出的电流。

IGBT并联解决方案

标题：IGBT并联解决方案

引言概述：

随着电力电子技术的不断发展，IGBT（绝缘栅双极型晶体管）作为一种重要的功率半导体器件，被广泛应用于各种领域，如电力变换、电动汽车、风力发电等。在高功率应用中，为了提高系统的可靠性和效率，通常会采用IGBT并联的方式。本文将介绍IGBT并联解决方案的相关内容。

一、IGBT并联的原理

1.1 IGBT的特点

IGBT是一种功率半导体器件，具有高电压、高电流和高频率的特点，适用于高功率应用。

1.2 并联原理

IGBT并联是指将多个IGBT器件连接在一起，以增加系统的功率处理能力和可靠性。并联可以分为电流均分和功率均分两种方式。

1.3 并联控制

为了保证多个IGBT器件能够协同工作，需要进行并联控制，包括电流控制、温度控制和失效检测等。

二、IGBT并联的优势

2.1 提高系统功率密度

通过IGBT并联，可以将多个器件的功率叠加，从而提高系统的功率密度，实现更高的功率输出。 2.2 提高系统可靠性

IGBT并联可以提高系统的可靠性，一旦某个器件发生故障，其他器件仍然可以正常工作，保证系统的稳定性。

2.3 降低系统成本

相比单个高功率IGBT器件，采用多个低功率器件并联的方式可以降低系统的成本，提高性价比。

三、IGBT并联的挑战

3.1 电流分布不均

在IGBT并联中，由于器件参数的差异和工作状态的不同，可能导致电流在器件间分布不均，造成功率损失和热点问题。

3.2 温度升高

由于IGBT器件在工作过程中会产生大量热量，而并联方式会使得热量更加集中，容易导致温度升高，影响系统的稳定性。

3.3 失效风险

在IGBT并联系统中，由于器件间的耦合效应和互相影响，一旦某个器件失效，可能会引起整个系统的故障，增加系统的维护成本。

四、IGBT并联解决方案

4.1 电流均分技术

采用电流均分技术可以有效解决IGBT并联中的电流分布不均问题，通过合理设计电路结构和控制算法，实现多个器件间电流的均衡分配。

IGBT并联解决方案

概述：

IGBT（绝缘栅双极型晶体管）是一种常见的功率半导体器件，广泛应用于电力电子领域。在某些高功率应用中，单个IGBT无法满足需求，因此需要采用IGBT并联解决方案。本文将详细介绍IGBT并联解决方案的原理、设计要点以及实施步骤。

一、原理：

IGBT并联解决方案通过将多个IGBT器件并联连接，以增加整体功率承载能力。并联的IGBT器件可以分担电流负载，提高系统的可靠性和效率。同时，通过合理的电流分配，还可以减小单个IGBT器件的损耗，延长其寿命。

二、设计要点：

1. 选择合适的IGBT器件：根据应用需求，选择具有足够功率和电流承载能力的IGBT器件。同时，考虑器件的开关速度、导通电压降等参数，以确保系统的性能和效率。

2. 并联电流平衡：为了确保每个并联的IGBT器件承担相等的电流负载，需要采取一些措施来实现电流的平衡。例如，可以通过电流分配电阻、电流传感器和控制算法等方式来实现电流的均衡分配。

3. 热管理：并联的IGBT器件在工作过程中会产生较大的热量，因此需要进行有效的热管理。可以采用散热片、风扇、热管等散热装置，将热量有效地传导和散发出去，以保持器件的工作温度在安全范围内。

4. 保护措施：在设计中要考虑到各种故障情况，如过流、过温、短路等，并采取相应的保护措施。例如，可以使用过流保护器、温度传感器、短路保护电路等来保护IGBT器件免受损坏。 三、实施步骤：

1. 确定应用需求：首先需要明确应用的功率需求、工作电压和电流等参数，以确定所需的IGBT并联解决方案。

2. 选择合适的IGBT器件：根据应用需求，选择具有合适功率和电流承载能力的IGBT器件。同时，考虑器件的性能指标和成本等因素，做出合适的选择。

3. 设计并联电路：根据所选的IGBT器件，设计并联电路。考虑电流平衡、热管理和保护措施等因素，确保系统的可靠性和稳定性。

4. 确定热管理方案：根据系统的热量产生情况，选择合适的热管理方案。例如，根据散热需求选择散热片的尺寸和材料，确定散热装置的布局和风扇的工作参数等。

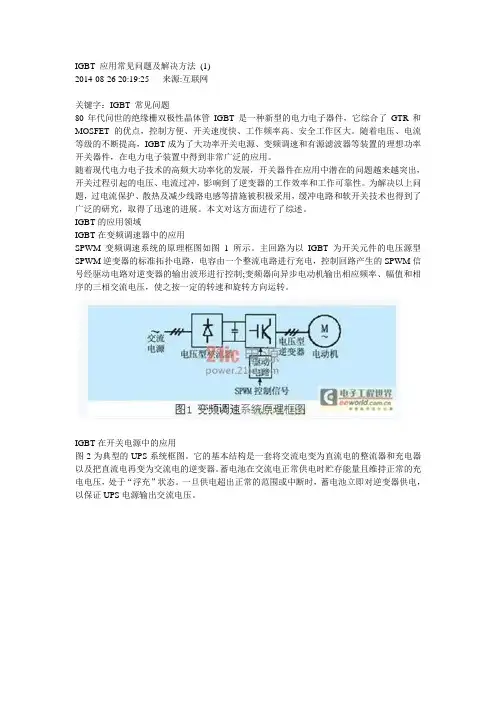

IGBT 应用常见问题及解决方法 (1)

2014-08-26 20:19:25 来源:互联网

关键字：IGBT 常见问题

80年代问世的绝缘栅双极性晶体管IGBT是一种新型的电力电子器件，它综合了GTR和MOSFET的优点，控制方便、开关速度快、工作频率高、安全工作区大。随着电压、电流等级的不断提高，IGBT成为了大功率开关电源、变频调速和有源滤波器等装置的理想功率开关器件，在电力电子装置中得到非常广泛的应用。

随着现代电力电子技术的高频大功率化的发展，开关器件在应用中潜在的问题越来越突出，开关过程引起的电压、电流过冲，影响到了逆变器的工作效率和工作可靠性。为解决以上问题，过电流保护、散热及减少线路电感等措施被积极采用，缓冲电路和软开关技术也得到了广泛的研究，取得了迅速的进展。本文对这方面进行了综述。

IGBT的应用领域

IGBT在变频调速器中的应用

SPWM变频调速系统的原理框图如图1所示。主回路为以IGBT为开关元件的电压源型SPWM逆变器的标准拓扑电路，电容由一个整流电路进行充电，控制回路产生的SPWM信号经驱动电路对逆变器的输出波形进行控制;变频器向异步电动机输出相应频率、幅值和相序的三相交流电压，使之按一定的转速和旋转方向运转。

IGBT在开关电源中的应用

图2为典型的UPS系统框图。它的基本结构是一套将交流电变为直流电的整流器和充电器以及把直流电再变为交流电的逆变器。蓄电池在交流电正常供电时贮存能量且维持正常的充电电压，处于“浮充”状态。一旦供电超出正常的范围或中断时，蓄电池立即对逆变器供电，以保证UPS电源输出交流电压。

UPS逆变电源中的主要控制对象是逆变器，所使用的控制方法中用得最为广泛的是正弦脉宽调制(SPWM)法。

IGBT在有源滤波器中的应用
