２５８　管理施工　城市道桥与防洪　２０１２年７月第７期　

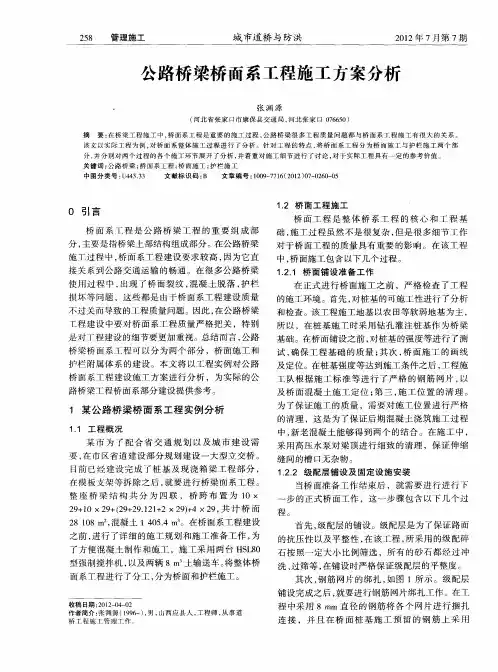

公路桥梁桥面系工程施工方案分析　

．　张渊源　（河北省张家口市康保县交通局，河北张家口０７６６５０）　

摘要：在桥梁工程施工中，桥面系工程是重要的施工过程，公路桥梁很多工程质量问题都与桥面系工程施工有很大的关系。　该文以实际工程为例，对桥面系整体施工过程进行了分析。针对工程的特点，将桥面系工程分为桥面施工与护栏施工两个部　分，并分别对两个过程的各个施工环节展开了分析，并着重对施工细节进行了讨论，对于实际工程具有一定的参考价值。　关键词：公路桥梁；桥面系工程；桥面施工；护栏施工　中图分类号：Ｕ４４３．３３　文献标识码：Ｂ　文章编号：１００９—７７１６（２０１２）０７—０２６０—０５　

０引言　

桥面系Ｔ程是公路桥梁工程的重要组成部　

分，主要是指桥梁上部结构组成部分。在公路桥梁　

施丁过程中，桥面系工程建设要求较高，因为它直　

接关系到公路交通运输的畅通。在很多公路桥梁　

使用过程中，出现了桥面裂纹，混凝土脱落，护栏　

损坏等问题，这些都是由于桥面系工程建设质量　

不过关而导致的工程质量问题。因此，在公路桥梁　

工程建设中要对桥面系工程质量严格把关，特别　

是对Ｔ程建设的细节要更加重视。总结而言，公路　

桥梁桥面系工程可以分为两个部分，桥面施工和　护栏附属体系的建设。本文将以工程实例对公路　

桥面系工程建设施工方案进行分析，为实际的公　

路桥梁工程桥面系部分建设提供参考。　

１某公路桥梁桥面系工程实例分析　

１．１工程概况　

某市为了配合省交通规划以及城市建设需　

要，在市区省道建设部分规划建设一大型立交桥。　

目前已经建设完成了桩基及现浇箱梁工程部分，　

在模板支架等拆除之后，就要进行桥梁面系工程。　整座桥梁结构共分为四联，桥跨布置为１０×　

２９＋１０×２９＋ｆ２９＋２９．１２１＋２×２９）＋４×２９，共计桥面　

２８　１０８　ｍｚ，混凝土１　４０５．４　ｍ　。在桥面系工程建设　

之前，进行了详细的施工规划和施工准备工作，为　

桥梁首件工程施工方案
