RV减速器设计

  • 格式：doc
  • 大小：17.43 MB
  • 文档页数：30

CAD/CAE/CAM理论与应用

I

一、 初步设计 ................................................................................................................................... 1

1. 设计任务书 ........................................................................................................................... 1

2. 原始数据 ............................................................................................................................... 1

3. 传动系统方案的拟定 ............................................................................................................ 1

二、 电动机的选择............................................................................................................................ 2

1. 电动机容量的选择 ................................................................................................................ 2

2. 电动机转速的选择 ................................................................................................................ 2

3. 电动机型号的选择 ................................................................................................................ 2

三、 计算传动装置的运动和动力参数 ............................................................................................ 3

1. 传动比的分配........................................................................................................................ 3

2. 各轴转速计算........................................................................................................................ 3

3. 各轴功率计算........................................................................................................................ 3

4. 各轴转矩计算........................................................................................................................ 3

5. 将上述计算结果汇总于下表，以备查用: .......................................................................... 4

四、 传动系统的总体设计 ................................................................................................................ 4

1. 一级直齿轮传动的设计计算 ................................................................................................ 4

2. 摆线齿轮传动的设计计算 .................................................................................................... 7

3. 摆线齿轮三维建模 ................................................................................................................ 8

五、 轴的设计 ................................................................................................................................. 13

1. 曲柄轴的设计...................................................................................................................... 13

2. 输入轴的设计...................................................................................................................... 14

六、 减速箱的润滑方式、润滑剂及密封方式的设计 .................................................................. 15

1、 齿轮的润滑方式及润滑剂的选择 ...................................................................................... 15

2、 密封方式的选择.................................................................................................................. 16

七、 其他附件设计.......................................................................................................................... 16

八、 运动仿真 ................................................................................................................................. 16

九、 设计心得 ................................................................................................................................. 20

十、 附图及附表 ............................................................................................................................. 20

参考文献 ................................................................................................................................................. 28 CAD/CAE/CAM理论与应用

1

一、 初步设计

1. 设计任务书

（1） 功率P：约4.3kW；

（2） 减速比i：81；

（3） 输出轴转速n：5r/min；

（4） 正反转输出回差：60arcsec；

（5） 设计寿命：3000 小时；

（6） 结构尺寸不超过：φ380mm×200mm；

（7） 效率：大于85%；

2. 原始数据

表1-1 原始数据

题号

参数 RV减速器设计

功率P/kW 4.3

输出轴转速n/( r/min ) 5

减速比i 81

3. 传动系统方案的拟定

图1-1 RV传动简图

1—渐开线中心轮 2—渐开线行星轮 3—曲柄轴

有效功率

kWP3.4

减速比

81i

输出轴转速

min/5rn

效率

%85

合集下载

rv减速器毕业设计

rv减速器毕业设计

rv减速器毕业设计

RV减速器毕业设计

一、引言

随着科技的不断发展，机械工程领域的研究和应用也在不断推进。在机械传动领域，减速器是一种非常重要的装置，它可以将高速旋转的输入轴转换为低速高扭矩的输出轴。在众多减速器中，RV减速器因其结构紧凑、传动效率高等优点而备受关注。因此，本文将探讨RV减速器的毕业设计。

二、RV减速器的原理与结构

RV减速器是一种由行星齿轮传动和柔性齿轮传动组成的减速器。其工作原理是通过输入轴和行星齿轮传动实现输入和输出轴之间的转速变换。行星齿轮传动是通过行星齿轮与太阳齿轮和内齿轮之间的啮合来实现传动的。而柔性齿轮传动则是通过柔性齿轮的弹性来实现传动。RV减速器的结构紧凑，传动效率高，因此在工业机械和机器人等领域得到广泛应用。

三、RV减速器的设计要点

1. 齿轮的选材与设计

在RV减速器的设计中，齿轮是一个关键的部件。齿轮的选材和设计直接影响着减速器的性能和寿命。一般来说，齿轮应选择高强度、高硬度的材料，并进行合理的热处理。同时，齿轮的设计应考虑到齿面接触应力、齿面强度等因素，以保证减速器的可靠性和稳定性。

2. 轴承的选择与布局

RV减速器中的轴承起着支撑和定位的作用。轴承的选择应考虑到承载能力、刚度和摩擦损失等因素。同时，轴承的布局应合理，以减小传动过程中的振动和噪音。

3. 传动效率的提高

RV减速器的传动效率直接影响着整个系统的能量损失和工作效率。为了提高传动效率，可以采用优化的齿轮几何参数、减小齿轮啮合间隙、提高齿轮表面质量等方法。

四、RV减速器的应用领域

由于RV减速器具有结构紧凑、传动效率高等优点，因此在众多领域得到广泛应用。

1. 工业机械

在工业机械中，RV减速器可以用于各种传动装置，如输送带、机床、起重机等。其结构紧凑的特点使得机械设备更加灵活，同时传动效率的提高也使得机械设备的工作效率更高。

2. 机器人

在机器人领域，RV减速器被广泛应用于各种关节传动装置。其结构紧凑、传动效率高的特点使得机器人具有更高的精度和稳定性。

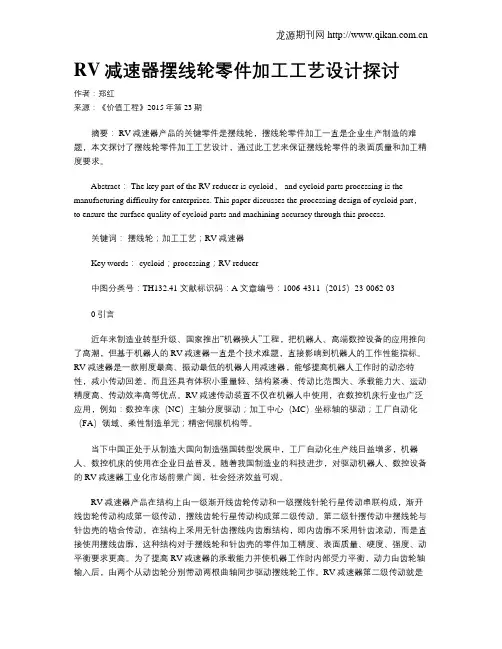

RV减速器摆线轮零件加工工艺设计探讨
