试论高压开关柜技术要求

项目地址:

高压开关柜及箱变各2套.

一、高压开关柜

1、高压开关柜制作技术要求

型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。

开关柜的结构要求：

1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。

1.2.2 开关柜门板采用环氧树脂粉末静电喷塑， 使其表面抗撞击、耐腐蚀、外形美观。

1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。

开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。

设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB SPJ140。

电量测量仪表采用PMAC720标准电量测控仪。采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。

高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。

要求全板结构，尺寸统一性良好，机械强度高。

设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。

1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。

1.8.2交流负荷开关：符合GB3804-2004标准。

1.8.3隔离开关和接地开关：符合IEC60129标准。

1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。

1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。 1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。

10KV高压开关柜技术参数及要求

10KV高压开关柜技术参数及要求一、总则1（本技术条件书为本工程最基本的 技术条件要求，投标方应根据本技术要求向招标方推荐成熟、可靠、技术先进的产 品和系统方案，本技术条件书所提技术参数、功能要求和性能指标等为满足本工程 需要而必须的最基本要求。本技术条件书要求未详细提及的技术指标、性能要求应 不低于有关中华人民共和国国标、电力行业标准、IEC标准。当某项要求与上述儿 种标准中不一致时招标方有权利要求投标方选择最严格要求供货。2.应遵循的主 要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基 本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，下列标准 均为有效，有新标准颁布时，执行新标准。ANS1-C37《金属封闭具有开断装置的 开关设备》IEC-298 UkV以上52KV及以下高压交流金属封闭开关设备和控制 设备》GB311《高压输变电设备的绝缘配合及高电压试验技术》GB11022《高压 开关设备通用技术条件》GB3906《金属封闭开关设备》GB1984《交流高压断路 器》GB2706《交流高压电器动热稳定试验方法》DL404-91《户内交流高压开关 柜订货技术条件》GB3906-91《3-35KV交流金属封闭开关设备》GB1985-89 《交流高压隔离开关及接地开关》GB763《交流高压电器在长期工作时的发热》 B2706《高压电器动稳定》GBN193《出口机构、电工、仪器仪表通用技术条件》

GB1207-97《电压互感器》GB1208-97《电流互感器》GB1208-97《电力装置的 继电保护和自动装置设计规范》DL402-91《交流高压断路器订货技术条件》 DL403-91《103okV户内高压断路器订货技术条件》DL404-97《户内交流高压开 关柜订货技术条件》DL404-97 UkV以上50kV及以下交流金属封闭开关设备和 控制设备》GB-191《包装贮运标志》二、运行环境：1（安装地点:室内。2（气候 条件：室外温度：-10?, 45?室内温度：-10?, 40?室内日温差:25?相对湿度：月平均 值?90,日平均值?93饱和蒸气压：日平均值不大于2.2X10-3Mpa , 月平均值不大于1.8X10-3Mpa海拔高度？1000m环境污秽等级:？级，周围 空气不受腐蚀性或可燃气体，水蒸气等明显污染。雷暴日：？80日，中等雷区地 震烈度等级:？7度 工作制度:连续运转。三、招标范围及详细要求：1、供货范围 llOkv变电站高压柜25套（主接线见附图）冷轧10kv配电站20套（主接线见 附图）母线桥3段（具体尺寸见附图）核相装置一套（用途:可以将开关柜的断路 器拉出，将此装置推入来核定断路器上下口间相位是否正确，该装置要有电压、 灯光显示功能，即上下口相位 正确电压表是什么读数值、灯光是什么状态;上下口 相位不正确电压

一、 高压开关柜主要技术规格及要求

1. 主要技术参数

额定电压： 10kV

额定频率: 50Hz

工频耐压： 42kV (50Hz 1min)

雷电冲击耐压： 75kV

额定主母线电流： 630A/1250A

额定短时耐受电流：25KA/31.5kA（3S，有效值）

额定峰值耐受电流：63KA/80kA

热稳定电流： 25KA/31.5 kA (3S)

防护等级：

1）外壳IP4X ；

2）手车门打开时为IP2X。

2. 柜宽要求：小于等于650 (mm),优先选用结构紧凑柜型，投标单位及投标产品必须满足本项要求，否则招标人有权拒绝投标人的投标书。

3. 金属封闭铠装中置式手车开关柜柜体结构型式与功能

10KV 铠装式交流金属封闭开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验（提供燃弧试验报告）。开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足凝露试验要求(提供凝露试验报告)。

(1)柜体结构

A) 柜体外壳及各功能单元的隔板均采用国际知名品牌优质敷铝锌钢板，钢板厚度应不小于2.0mm，投标时须注明敷铝锌钢板产地。柜体框架采用螺栓连接。

B) 开关柜用隔板分隔成母线室、手车室、电缆室、仪表室和压力释放通道，各室外壳独立接地。分隔用的钢板应具有足够的机械强度，以保证每个室内的元件在发生故障时不影响

相邻设备。

C) 开关柜的门板及侧封板等采用冷轧钢板，厚度不小于2mm，经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。

D) 维护方式：柜前操作，柜后维修。

E) 进出线方式：满足设计要求（详见图）。

F) 外形尺寸应不大于：宽650mm,深1540mm,高2250mm。含母联及泄压通道后高度不大于

2800mm.

(2) 手车室

A) 手车采用冷轧钢板经加工后焊接而成。

B) 手车应设有“工作”和“试验”位置，各位置设定位机构。

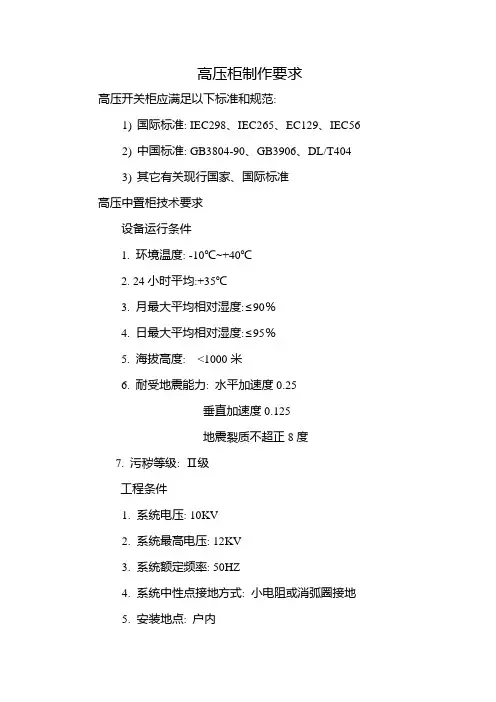

高压柜制作要求

高压开关柜应满足以下标准和规范:

1) 国际标准: IEC298、IEC265、EC129、IEC56

2) 中国标准: GB3804-90、GB3906、DL/T404

3) 其它有关现行国家、国际标准

高压中置柜技术要求

设备运行条件

1. 环境温度: -10℃~+40℃

2. 24小时平均:+35℃

3. 月最大平均相对湿度:≤90％

4. 日最大平均相对湿度:≤95％

5. 海拔高度: <1000米

6. 耐受地震能力: 水平加速度0.25

垂直加速度0.125

地震裂质不超正8度

7. 污秽等级: Ⅱ级

工程条件

1. 系统电压: 10KV

2. 系统最高电压: 12KV

3. 系统额定频率: 50HZ

4. 系统中性点接地方式: 小电阻或消弧圈接地

5. 安装地点: 户内 6. 接线方法:单母线,运行方式详见系统图

7. 柜内所有设备为加强绝缘型

高压开关柜总体要求

柜体结构

1. 柜内结构: 应满足IEC及国家有关规范要求.平关柜根据功能要求用隔板分隔成断路器室、母线室、电缆室、仪表室,四个隔室完全独立,并有穿二次电缆的通道.

2. 开关柜要求采用优质钢板加工而成,加工精度高并满足机械强度要求,安装后不会扭曲和摇晃.

3. 开关柜表面喷涂均匀,处观良好,不应脱落.

4. 开关柜前后有标识清晰胡开关柜编号和用途的标示牌

5. 断路器柜的面板应有操作机构人工储能手柄,手动合、分闸按钮,操作计数器及断路器分合位置的机械指示显示.

6. 指示及警告标示明确,回路及接线端子标记清楚.

7. 开关柜采用结构合理,可靠有效的机械联锁装置,达到防误操作要求

1) 防止带负荷拉(合)隔离开关.

2) 防止误分(合)断路器.
