第三章 第四节 动手组建小型局域网
[学习任务]
（1）学会根据需求选择网络，选择网络传输介质和选择网络连接设备，认识网络服务器的作用。
（2）了解不同网络拓扑结构特点，通过资料的学习和比较，能指出不同拓扑结构的优点与不足。
[学习重点]
组建一个小型的局域网，在动手前要做好需求分析、规划和设计。
[学习方法]
主题活动。
[学习时间]
1课时
[学习环境]
计算机网络实验室。
[学习过程]
学习环节 学习过程 教师活动 学生活动
（一）
情境引入 通过教科书中的一个例子引入本节学习内容。教师安排学生阅读有关的故事情节。教师充当故事中的人物角色，布置一个任务，要求学生协助故事中的主人翁完成一份设计方案。 （ 1 ）情境创设与任务的安排。
（ 2 ）引导学生对任务进行分析。 开展对任务的理解和对任务进行分析。 （二）
提出问题 在完成对需求的了解后，教师结合第一节课中学生在考察时所见的设备，引出传输介质与网络连接设备的选择问题。
安排学生结合教科书中的知识内容，通过网络收集资料，了解网络传输介质和连接设备的知识。完成一份设计方案 教师安排学生通过网络收集资料，指导学生完成一份设计方案。 通过网络信息收集，在交流和讨论的基础上完成一份设计方案表格的填空。
（三）
解决问题 在学习的活动中，对于要完成的任务，学生的解决方案绝不是唯一的。教师要引导学生学会利用表格对问题的解决方案进行比较分析，选择一个比较符合要求的方案。
教师可以安排学生讨论不同的方案，学会比较和选择。 教师引导学生发表对设计的看法和观点，及时点评。 学生以自愿为原则把自己的设计方案向同学展示，可以通过网络，也可以发言的形式阐述观点。
（四）
归纳总结 教师展示一个较复杂的网络拓扑图，向学生介绍如何使用拓扑图的工具把网络结构呈现。
同时，教师通过安排学生对自己所设计的方案绘制一个拓扑图，来提高自己对知识的理解。 介绍网络拓扑图的功能。安排绘制网络拓扑图的任务。 绘制一个简单的拓扑图。对采用什么样的工具，哪种图示，建议让学生通过网络进行查找。

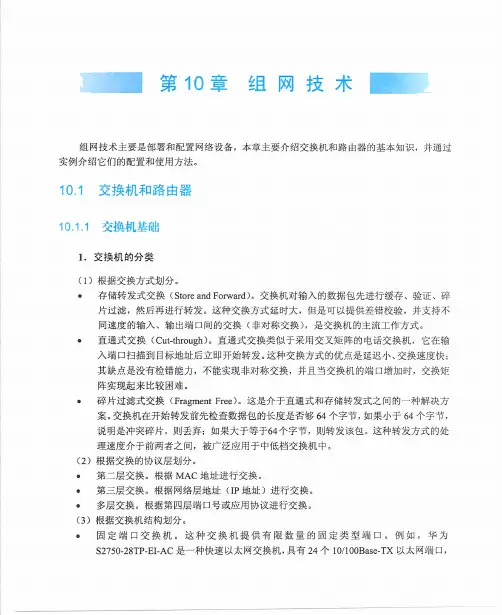

第10章组网技术
组网技术主要是部署和配置网络设备，本章主要介绍交换机和路由器的基本知识，并通过
实例介绍它们的配置和使用方法。
10.1
交换机和路由器
10.1.1
交换机基础
1.
交换机的分类
(1)根据交换方式划分。
•
存储转发式交换(Storeand
Forward)。交换机对输入的数据包先进行缓存、验证、碎
片过滤，然后再进行转发。这种交换方式延时大，但是可以提供差错校验，并支待不
同速度的输入、输出端口间的交换（非对称交换），是交换机的主流工作方式。
•
直通式交换(Cut-through)。直通式交换类似千采用交叉矩阵的电话交换机，它在输
入端口扫描到目标地址后立即开始转发。这种交换方式的优点是延迟小、交换速度快；
其缺点是没有检错能力，不能实现非对称交换，并且当交换机的端口增加时，交换矩
阵实现起来比较困难。
•
碎片过滤式交换(FragmentFree)。这是介于直通式和存储转发式之间的一种解决方
案。交换机在开始转发前先检查数据包的长度是否够64个字节，如果小千64个字节，
说明是冲突碎片，则丢弃；如果大千等千64个字节，则转发该包。这种转发方式的处
理速度介千前两者之间，被广泛应用千中低档交换机中。
(2)根据交换的协议层划分。
•
第二层交换。根据MAC地址进行交换。
•
第三层交换。根据网络层地址(IP地址）进行交换。
•
多层交换。根据第四层端口号或应用协议进行交换。
(3)根据交换机结构划分。
•
固定端口交换机。这种交换机提供有限数量的固定类型端口。例如，华为
S2750-28TP-EI-AC是一种快速以太网交换机，具有24个10/l OOBase-
TX以太网端口，
4501
网络工程师教程（第5版）
4个千兆SFP,2个复用的千兆10/100/1OOOBase-T以太网端口Combo。
•
模块化交换机。这种交换机的机箱中预留了一定数量的插槽，用户可以根据网络扩充
的需求选择不同类型的端口模块。这种交换机具有更大的可扩充性。
江西工业职业技术学院电子与信息工程分院《网络互联技术》课程

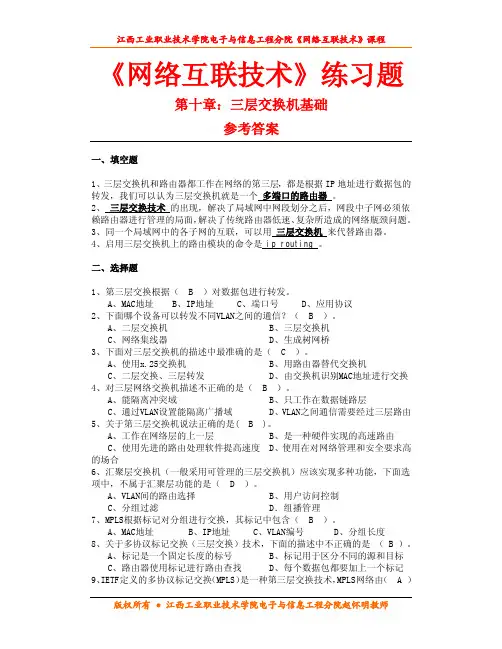

版权所有 ● 江西工业职业技术学院电子与信息工程分院赵怀明教师 《网络互联技术》练习题 第十章：三层交换机基础 参考答案 一、填空题 1、三层交换机和路由器都工作在网络的第三层，都是根据IP地址进行数据包的转发，我们可以认为三层交换机就是一个 多端口的路由器 。 2、 三层交换技术 的出现，解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。 3、同一个局域网中的各子网的互联，可以用 三层交换机 来代替路由器。 4、启用三层交换机上的路由模块的命令是 ip routing 。 二、选择题 1、第三层交换根据（ B ）对数据包进行转发。 A、MAC地址 B、IP地址 C、端口号 D、应用协议 2、下面哪个设备可以转发不同VLAN之间的通信？（ B ）。 A、二层交换机 B、三层交换机 C、网络集线器 D、生成树网桥 3、下面对三层交换机的描述中最准确的是（ C ）。 A、使用x.25交换机 B、用路由器替代交换机 C、二层交换、三层转发 D、由交换机识别MAC地址进行交换 4、对三层网络交换机描述不正确的是（ B ）。 A、能隔离冲突域 B、只工作在数据链路层 C、通过VLAN设置能隔离广播域 D、VLAN之间通信需要经过三层路由 5、关于第三层交换机说法正确的是( B )。 A、工作在网络层的上一层 B、是一种硬件实现的高速路由 C、使用先进的路由处理软件提高速度 D、使用在对网络管理和安全要求高的场合 6、汇聚层交换机（一般采用可管理的三层交换机）应该实现多种功能，下面选项中，不属于汇聚层功能的是（ D ）。 A、VLAN间的路由选择 B、用户访问控制 C、分组过滤 D．组播管理 7、MPLS根据标记对分组进行交换，其标记中包含（ B ）。 A、MAC地址 B、IP地址 C、VLAN编号 D、分组长度 8、关于多协议标记交换（三层交换）技术，下面的描述中不正确的是 （ B ）。 A、标记是一个固定长度的标号 B、标记用于区分不同的源和目标 C、路由器使用标记进行路由查找 D、每个数据包都要加上一个标记 9、IETF定义的多协议标记交换（MPLS）是一种第三层交换技术，MPLS网络由（ A ）江西工业职业技术学院电子与信息工程分院《网络互联技术》课程
南开大学2021年春季学期（1709、1803、1809、1903、1909、2003、2009、2103）《局域网组网原理》
在线作业附参考答案
适用于（1709、1803、1809、1903、1909、2003、2009、2103）
试卷总分:100 得分:100
一、单选题 (共 25 道试题,共 50 分)
1.在参考模型中，路由协议工作在（）
A.物理层
B.网络层
C.表示层
D.链路层
答案:B
2.假设路由表里有10.1.1.0/24,10.1.2.0/24,10.1.3.0/24,则聚合后通告路由可以是（）
A.10.1.1.0/24
B.10.1.2.0/24
C.10.1.3.0/24
D.10.1.0.0/16
答案:D
3.TELNET协议使用的端口是（）
A.20
B.21
C.22
D.23
答案:D
4.使用（）来确定IP地址中的网络地址部分
A.通配符掩码
B.子网掩码
C.网关
D.广播地址
答案:B
更多加微boge30619
5.多个交换机在配置VLAN后，可以使用（）端口实现跨越交换机的VLAN。
A.Trunk
B.Loopback
C.Tunnel
D.interface
答案:A
6.提供网络设备与通信介质相连的接口的是（）
A.内存
B.网卡
C.水晶头
D.背板
答案:B
7.关于以太网中ARP请求报文和响应报文的发送，正确的是（）。
A.请求和响应都使用广播方式发送
B.请求和响应都使用单播方式发送
C.请求采用广播方式发送，响应采用单播方式发送
D.请求采用单播方式发送，响应采用广播方式发送
答案:C
8.有一台NAT设备，其外部的合法IP地址为202.113.16.10。如果其内部主机192.168.1.56向互联网中的139.25.37.6发送数据报，那么目的主机收到数据报的源IP地址为（）。
A.202.113.16.10
