小区防雷保护施工方案

机械与电子　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　Ｖｉｓｉｏｎ　科技视界　２０１２年９月第２５期　

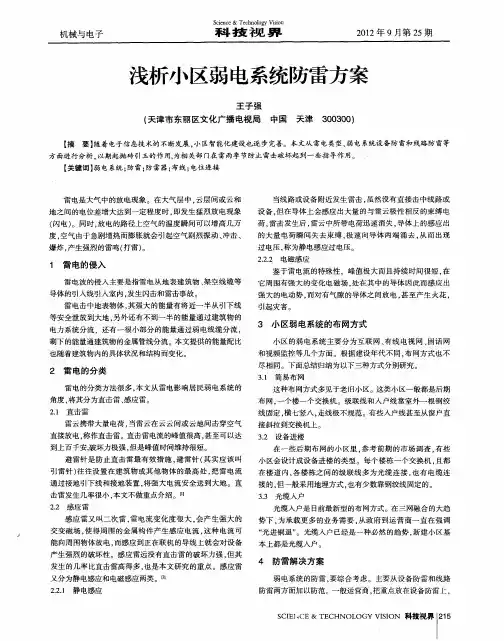

浅析小区弱电系统防雷方案　

王子强　

（天津市东丽区文化广播电视局中国天津３００３００）　

【摘要】随着电子信息技术的不断发展，小区智能化建设也逐步完善。本文从雷电类型、弱电系统设备防雷和线路防雷等　

方面进行分析．以期起抛砖引玉的作用，为相关部门在雷雨季节防止雷击破坏起到一些指导作用。　

【关键词】弱电系统；防雷；防雷器；布线；电位连接　

雷电是大气中的放电现象。在大气层中，云层间或云和　

地之间的电位差增大达到一定程度时，即发生猛烈放电现象　

（闪电）。同时，放电的路径上空气的温度瞬间可以增高几万　

度，空气由于急剧增热而膨胀就会引起空气剧烈振动、冲击、　

爆炸，产生强烈的雷鸣（打雷）。　

１雷电的侵入　

雷电波的侵入主要是指雷电从地表建筑物、架空线缆等　

导体的引入线引入室内，发生闪击和雷击事故。　

雷电击中地表物体，其强大的能量有将近一半从引下线　

等安全泄放到大地，另外还有不到一半的能量通过建筑物的　

电力系统分流，还有一很小部分的能量通过弱电线缆分流，　

剩下的能量通建筑物的金属管线分流。本文提供的能量配比　

也随着建筑物内的具体状况和结构而变化。　

２雷电的分类　

雷电的分类方法很多，本文从雷电影响居民弱电系统的　

角度，将其分为直击雷、感应雷。　

２．１直击雷　雷云携带大量电荷。当雷云在云云间或云地间击穿空气　

直接放电，称作直击雷。直击雷电流的峰值很高，甚至可以达　

到上百千安，破坏力极强，但是峰值时间维持很短。　

避雷针是防止直击雷最有效措施，避雷针（其实应该叫　

引雷针）往往设置在建筑物或其他物体的最高处，把雷电流　

通过接地引下线和接地装置，将强大电流安全送到大地。直　

击雷发生几率很小，本文不做重点介绍。［１１　

２．２感应雷　感应雷又叫二次雷，雷电流变化度很大，会产生强大的　

交变磁场，使得周围的金属构件产生感应电流。这种电流可　

第1篇

本项目为某地区接地防雷工程，主要包括以下内容：

1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。

2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。

3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。

4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。

二、施工准备

1. 组织机构

成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。

2. 施工人员

根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。

3. 施工材料

（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。

（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。

（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。

4. 施工设备

（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。 （2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。

（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。

5. 施工图纸及资料

熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。

三、施工方案

1. 接地网施工

（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。

（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。

（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。

（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。

七、防雷及接地安装施工方案

1、编制依据

1、《建筑物防雷设计规范》GB50057-94（1994年版）

2、《建筑电气工程质量验收规范》GB50303-2023

3、《建筑物电子信息系统防雷技术规范》GB50343-2023

4、《防雷接地工程与等电位联结》

5、05D10标准图集

6、《电气装置安装工程接地装置施工及验收规范》GB50169-92

2、工程概况

本工程为按三类防雷设防，采用以下措施:

1. 防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2. 引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3. 本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备

技术准备

（1） 施工图纸和技术资料齐全。 （2） 施工方案编制完毕并经审批。

（3） 施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料

（1） 接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2） 辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3） 电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备

（1） 手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2） 电动工具：电锤、冲击锤、电焊机、角磨机等。

室外防雷接地施工方案

1. 引言

室外防雷接地施工方案是为了保护建筑物和设备免受雷击的损害，确保安全运行并提供持久的保护而设计的。本文将介绍一种常见的室外防雷接地施工方案，包括所需材料、施工步骤和注意事项。

2. 所需材料

在进行室外防雷接地施工前，需要准备以下材料：

• 接地电极：通常使用铜杆或者镀铜的钢杆作为接地电极。

• 接地线：选择符合国家标准的铜芯聚氯乙烯绝缘线缆。

• 接地体：可以选择埋地或者裸露的接地体，具体根据实际情况而定。

• 连接件：包括接地线夹具、螺栓、螺母等。 3. 施工步骤

以下是室外防雷接地施工的基本步骤：

3.1 定位和测量

首先，需要确定接地电极和接地体的位置。可以使用现场测量仪器，如放电判断仪、雷电防护分析仪等，来评估周围环境的雷击频率和电阻情况。根据测量结果，选择合适的位置来放置接地电极和接地体。

3.2 准备接地电极

接地电极是将建筑物和设备与地面连接的关键部分。在选择合适的位置后，使用钻孔机或者挖掘机挖掘深度适当的孔，将接地电极安装在孔内。

3.3 安装接地线

接地线将接地电极与建筑物或设备连接起来，以便将雷电能量引入地下。将接地线与接地电极连接，并通过地面铺设到建筑物或设备所在位置。 3.4 连接接地体

接地体是将接地线与地下土壤连接的部分。将接地线与接地体连接，并确保接地体充分接触到湿度适宜的土壤中。

3.5 安装连接件

使用适当的连接件，如接地线夹具、螺栓和螺母等，将接地线和接地体连接牢固。

3.6 检查和测试

在施工完成后，需要进行必要的检查和测试。确保接地系统的电阻符合国家标准，并且所有连接件都牢固可靠。

4. 注意事项

在室外防雷接地施工过程中，需要注意以下事项：

• 安全第一：施工人员应佩戴必要的防护装备，在施工现场遵循相关安全规定。 • 选择合适的材料：使用符合国家标准的材料，并根据实际情况选择合适的接地电极和接地体。

• 考虑周围环境：根据周围环境的特点和雷击频率确定接地电极和接地体的位置。
