无线网桥配置方法

无线网桥配置 3.将电脑的网卡ip设置为固定（在网桥设置完成后， ip地址就改为自动获取）

名词解释:

Airmax :这是由美国ubnt公司一项用于提升无线传输速率的无线技术，此技术仅限 ubnt M2系列产品才能与之

兼容，它的存在使无线带宽能得到最大限度的提升，网络承载能力也大幅提升，它无法与其他品牌无线 AP兼容，

甚至和ubnt 11g的产品也无法兼容。（可以简单的理解为动态的控制客户端连接的速率 ）

Access Point :即ap模式，无线接入点，可以理解为无线交换机，特点：通过 RJ45 （网线）输入，向外发射无

线信号

Station :站模式，也叫做客户端模式，这个模式和 Client是一样的意思，特点接收无线信号，以 RJ45 （网线）输

岀

组成一个桥接的无线网络，我们需要一个发射端，一个接收端，即 AP模式《=====》客户端模式

如果我们只是需要用设备完成接收的作用，那麽使用 Station客户端模式即可。

如果我们只是需要网桥做无线 AP向外发射无线信号做覆盖，那麽用 Access Point 模式即可

为了实现真正意义上是透明网桥，以下配置教程我们讲述的是 wds桥接，我们的网桥也是根据 wds所配置

下边我们进行配置网桥

1.将我们的网桥按照网桥标签所示的方式进行连接， 这里用的网线是有要求的， 请务必采用国标的超五类纯铜线，

网线制作的方式依照 568B制作（需要注意的是，一般我们会配送一条 1米的机制网线，这条网线一般是 4芯

或者6芯，无法用于供电，只用于 POE与交换机路由器或者电脑之间的连接）

I .事 d I H

白橙白蓝白绿白棕 糙堀蓝棕 2. 在确定连好网线后，请将 poe电源上Date IN与电脑网卡相连接，但看到电脑右下角显示

已经正常 ====》POE电源Date OUT这段网线是否正常 如显示 「自动赭星「F汕tlh如

偉用下面茁I?轴址©:

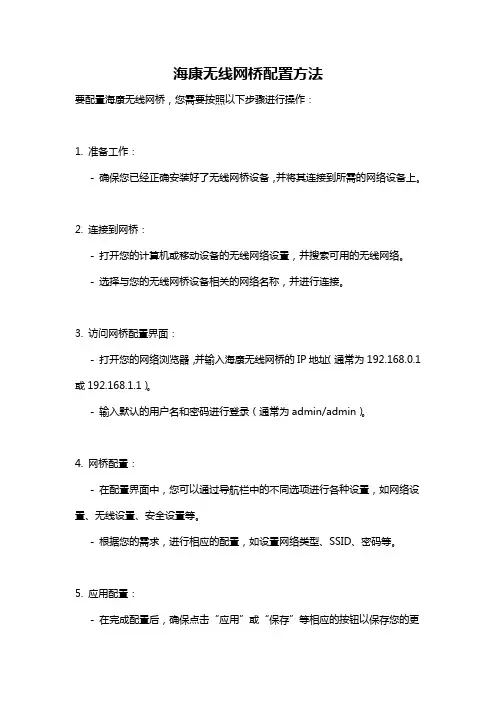

海康无线网桥配置方法

要配置海康无线网桥，您需要按照以下步骤进行操作：

1. 准备工作：

- 确保您已经正确安装好了无线网桥设备，并将其连接到所需的网络设备上。

2. 连接到网桥：

- 打开您的计算机或移动设备的无线网络设置，并搜索可用的无线网络。

- 选择与您的无线网桥设备相关的网络名称，并进行连接。

3. 访问网桥配置界面：

- 打开您的网络浏览器，并输入海康无线网桥的IP地址（通常为192.168.0.1或192.168.1.1）。

- 输入默认的用户名和密码进行登录（通常为admin/admin）。

4. 网桥配置：

- 在配置界面中，您可以通过导航栏中的不同选项进行各种设置，如网络设置、无线设置、安全设置等。

- 根据您的需求，进行相应的配置，如设置网络类型、SSID、密码等。

5. 应用配置：

- 在完成配置后，确保点击“应用”或“保存”等相应的按钮以保存您的更改，并使配置生效。

6. 测试连接：

- 断开并重新连接您的计算机或移动设备与无线网桥的连接。

- 测试无线网络连接是否成功，确保您可以正常访问互联网。

请注意，以上步骤仅为一般的配置方法，具体步骤可能会因设备型号和软件版本而有所不同。建议您查阅海康威视官方提供的用户手册或技术文档，以获取更详细的配置指导。

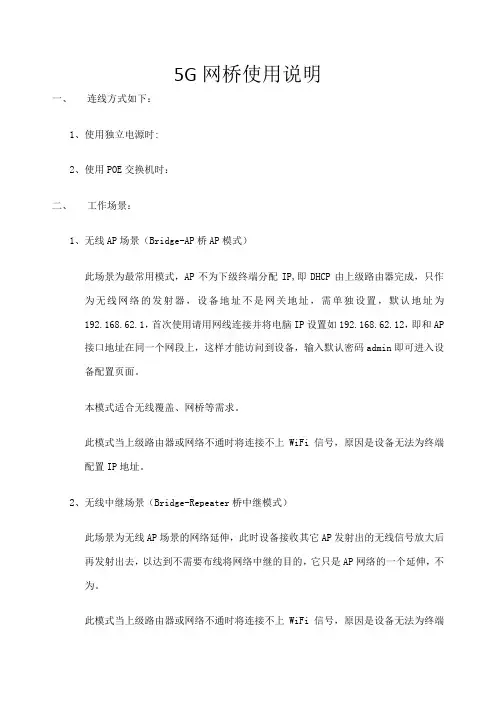

5G网桥使用说明

一、 连线方式如下：

1、使用独立电源时:

2、使用POE交换机时：

二、 工作场景：

1、无线AP场景（Bridge-AP桥AP模式）

此场景为最常用模式，AP不为下级终端分配IP,即DHCP由上级路由器完成，只作为无线网络的发射器，设备地址不是网关地址，需单独设置，默认地址为192.168.62.1，首次使用请用网线连接并将电脑IP设置如192.168.62.12，即和AP接口地址在同一个网段上，这样才能访问到设备，输入默认密码admin即可进入设备配置页面。

本模式适合无线覆盖、网桥等需求。

此模式当上级路由器或网络不通时将连接不上WiFi信号，原因是设备无法为终端配置IP地址。

2、无线中继场景（Bridge-Repeater桥中继模式）

此场景为无线AP场景的网络延伸，此时设备接收其它AP发射出的无线信号放大后再发射出去，以达到不需要布线将网络中继的目的，它只是AP网络的一个延伸，不为。

此模式当上级路由器或网络不通时将连接不上WiFi信号，原因是设备无法为终端配置IP地址。

3、无线终端 （Bridge-Station 桥终端模式）

此场景将AP作为一个无线终端，它将其它AP发射出的信号接收后转换成有线网络，相当于一个无线网卡，不为终端分配IP地址，IP地址由上级路由器分配。

此模式当上级路由器或网络不通时将连接不上WiFi信号，原因是设备无法为终端配置IP地址。

4、无线路由场景（Router-AP 路由AP模式）

此场景为最常用模式，AP作为无线路由器使用，对下级终端分配IP地址，设备地址即为网关地址，默认地址为192.168.62.1，在连接到它的终端上使用网关地址即可管理设备，输入默认密码admin即可进入设备配置页面。

本模式适合无线覆盖等需求、和家用路由器功能一样。

5、无线路由中继场景（Router-Repeater路由中继模式）

此场景为无线AP网络延伸，此时设备接收其它AP发射出的无线信号放大后再发射出去，以达到不需要布线将网络中继的目的，同时为连接它的终端分配IP地址。

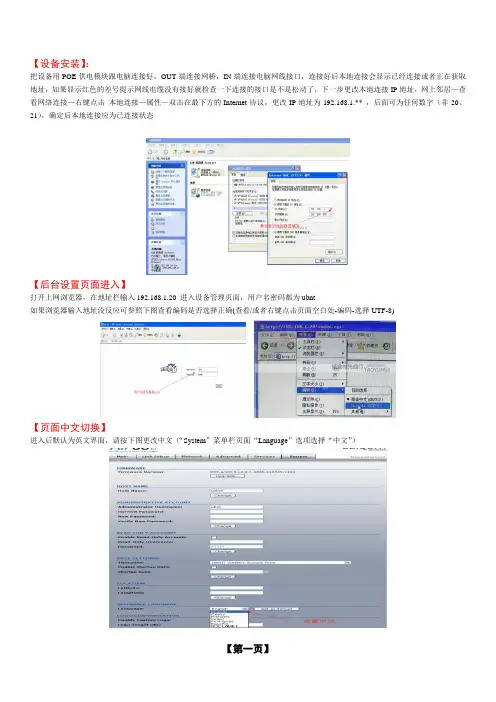

【设备安装】：

把设备用POE供电模块跟电脑连接好，OUT端连接网桥，IN端连接电脑网线接口，连接好后本地连接会显示已经连接或者正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了，下一步更改本地连接IP地址，网上邻居—查看网络连接—右键点击 本地连接—属性—双击在最下方的Internet协议，更改IP地址为192.168.1.** ，后面可为任何数字（非20、21），确定后本地连接应为已连接状态

【后台设置页面进入】

打开上网浏览器，在地址栏输入192.168.1.20 进入设备管理页面，用户名密码都为ubnt

如果浏览器输入地址没反应可参照下图查看编码是否选择正确(查看/或者右键点击页面空白处-编码-选择UTF-8)

【页面中文切换】

进入后默认为英文界面，请按下图更改中文（“System”菜单栏页面“Language”选项选择“中文”）

【第一页】

【选择接收信号】

在上面“Link Setup”菜单选项页面，无线模式：站、站wds为接收模式，接入点、接入点wds为发射信号模式。

当为接收模式时，点击SSID后面的“选择”按钮可以搜索无线信号，点击想要选择的信号前面的圆点，然后点击左下角的“选择”-“更改”—“应用”（注意：更改任何参数后一定要先点击每一个选项页面下方的“更改”按钮，再点击页面上方出现的“应用”）

信号强度强弱参考：参考信号后面的-Db数，数值越接近0信号越好，比如信号强度在-60Dbi，就说明信号已经很不错了，在-90dbi的话信号就很差了，很难连接上

如果接收的信号是加密的话在无线安全部分的wep密匙或者wpa密匙处填写信号密码

【第二页】

在上面第一栏“Main”选项里可以看到信号的强度、传输速率等信息

信号选择完成后，把本地连接的IP地址改为自动获取，信号差一些的话可能要稍等片刻等待本地连接显示已连接的时候就可以上网啦！！！

以后如果设备不更换地方的话就不再需要进行设置了，会一直连接先前选择的信号，如果需要连接其他的信号就再重复选择信号的步骤就可以了
