第一部分：汽轮机

一、 汽轮机的运行工况

⒈进汽压力

⑴变化原因：

① 锅炉出力变化或发生扑、熄火等故障；

② 锅炉调节不当或自动调节失灵；

③ 主蒸汽管系运行方式变化；

④ 机组负荷突变或失去负荷；

⑤ 锅炉再热或旁路系统阀门误动作；

⑥ 电网频率突变；

⑦ 锅炉主汽门或汽机总汽门、主汽门、调门误关；

⑧ 主机抽汽时主机负荷变化。

⑵进汽压力升高的影响：

① 汽温不变，汽压升高，汽机总焓降增加，维持同一负荷，调速汽门关小，蒸汽流量减少，调节级及各中间压力级都将降低。由于机组为喷嘴调节，各调门按顺序开启，调门总开度虽关小，但先开几只调门开度仍大，在汽压升高，调节级压力下降时，调节级焓降增加较多，使调节级叶片应力也随之升高，尤其前几只调门开度大对调节级叶片应力增加较为显著，但一般只要进汽压不是过高，动叶应力不会超过允许值。[调节级:喷嘴调节汽轮机的第一级称为调节级,其通流面积是随负荷变化而变化的]

② 调门采用无节流运行，若人为关闭的调门只数过多，使调节级压力降低，而其它调门开足，汽压升高使调节级焓降增加很大，调节级叶片应力有超限危险，根据计算捷克AK22机组，在其他四只调门关闭，第一调门全开运行时，调节级动叶弯应力将超限三倍左右。

③ 汽压升高，汽温不变，汽机低压段湿度增加，不但使汽机的湿汽损失增加，降低汽机的相对内效率，并且增加了几级叶片的侵蚀作用，为了保证安全，一般要求排汽干度大于88%，高压大容量机组为了使后几级蒸汽湿度不致过大，一般都采用中间再热，提高中压进汽温度。

④ 运行中汽压升高，调门开度不变，蒸汽流量升高，负荷增加，要防止流量过大，机组过负荷，对汽动给泵则应注意转速升高，防止发生超速，给水压力升高过多。

⑤ 汽压升高过多至限额，使承压部件应力增大，主汽管、汽室，汽门壳体、汽缸法兰和螺栓吃力过大，材料达到强度极限易发生危险，必须要求锅炉减负荷，降低汽压至允许范围内运行。

⑶进汽压力降低的影响：

① 汽压降低，汽轮机的焓降要减小，同时在调门开度不变时，由于压力降低，蒸汽比容增大，调门的通流能力一定，则蒸汽流量相应地减少，，汽轮机出力降低，汽动给泵则转速降低，影响给水压力，流量降低。

合集下载

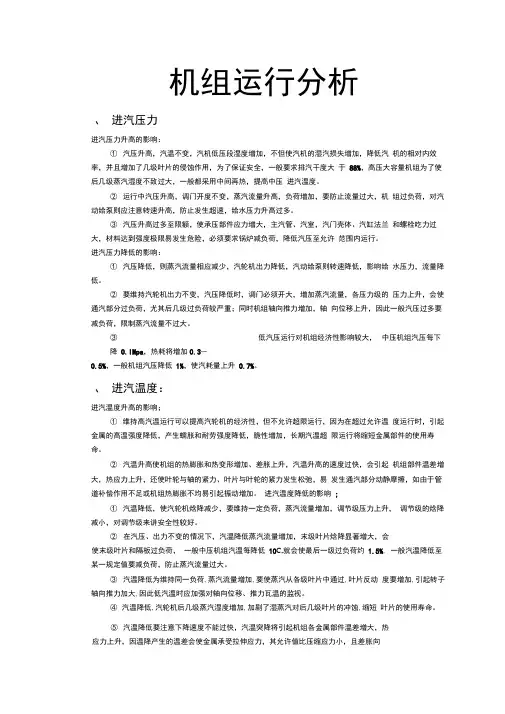

汽轮机运行分析

汽轮机运行分析

机组运行分析

、 进汽压力

进汽压力升高的影响：

① 汽压升高，汽温不变，汽机低压段湿度增加，不但使汽机的湿汽损失增加，降低汽 机的相对内效率，并且增加了几级叶片的侵蚀作用，为了保证安全，一般要求排汽干度大 于 88%，高压大容量机组为了使后几级蒸汽湿度不致过大，一般都采用中间再热，提高中压 进汽温度。

② 运行中汽压升高，调门开度不变，蒸汽流量升高，负荷增加，要防止流量过大，机 组过负荷，对汽动给泵则应注意转速升高，防止发生超速，给水压力升高过多。

③ 汽压升高过多至限额，使承压部件应力增大，主汽管、汽室，汽门壳体、汽缸法兰 和螺栓吃力过大，材料达到强度极限易发生危险，必须要求锅炉减负荷，降低汽压至允许 范围内运行。

进汽压力降低的影响：

① 汽压降低，则蒸汽流量相应减少，汽轮机出力降低，汽动给泵则转速降低，影响给 水压力，流量降低。

② 要维持汽轮机出力不变，汽压降低时，调门必须开大，增加蒸汽流量，各压力级的 压力上升，会使通汽部分过负荷，尤其后几级过负荷较严重；同时机组轴向推力增加，轴 向位移上升，因此一般汽压过多要减负荷，限制蒸汽流量不过大。

③ 低汽压运行对机组经济性影响较大， 中压机组汽压每下降 O.IMpa，热耗将增加0.3〜

0.5%，一般机组汽压降低 1%，使汽耗量上升 0.7%。

、 进汽温度：

进汽温度升高的影响；

① 维持高汽温运行可以提高汽轮机的经济性，但不允许超限运行，因为在超过允许温 度运行时，引起金属的高温强度降低，产生蠕胀和耐劳强度降低，脆性增加，长期汽温超 限运行将缩短金属部件的使用寿命。

② 汽温升高使机组的热膨胀和热变形增加、差胀上升，汽温升高的速度过快，会引起 机组部件温差增大，热应力上升，还使叶轮与轴的紧力、叶片与叶轮的紧力发生松弛，易 发生通汽部分动静摩擦，如由于管道补偿作用不足或机组热膨胀不均易引起振动增加。 进汽温度降低的影响 ;

① 汽温降低，使汽轮机焓降减少，要维持一定负荷，蒸汽流量增加，调节级压力上升， 调节级的焓降减小，对调节级来讲安全性较好。

电厂汽轮机主要运行参数变化的煤耗分析

电厂汽轮机主要运行参数变化的煤耗分析

电厂汽轮机主要运行参数变化的煤耗分析

汽轮机是推动电厂正常运行的重要设备，其在电厂运行过程中扮演着很重要的角色。然而，汽轮机也需要消耗大量的煤炭能源，这样会大大降低汽轮机运行的经济性。因此，为了提高机组的经济性水平，我们需要对电厂汽轮机的主要运行参数进行分析。首先找出运行参数的变化与煤耗的关系，从而确定主要运行参数的变化是否对汽轮机的性能存在影响，这样对火电机组节约能源，降低消耗起到了极其重要的作用。本文针对电厂汽轮机主要运行参数与煤耗的关系进行了分析与探讨。

标签：电厂汽轮机 运行参数 煤耗

引言

汽轮机机组运行的经济性以及机组内部结构是否完好无损等重要信息都取决于煤耗的多少，所以煤耗是衡量汽轮机运行状态的最好的标准。工作人员对汽轮机运行过程进行最合适的调整，使其达到最佳的运行状态，这都需要借助对煤耗的深入分析，让汽轮机能够进行经济性的运行。因此，提高机组运行经济性的首要工作就是分析电厂汽轮机主要运行参数的变化与煤耗的关系。对电厂汽轮机相关的运行参数变化对煤耗影响进行研讨，在对电厂变工况运行研讨的前提下，计算出不同参数变化同煤耗变化的关系式，明确汽轮机主要运行参数对于机组性能的影响程度，为最大程度的提升机组的热经济性水平打下坚实的基础。对于实现火电机组节能降耗也具有非常重要的价值。本文分析运行参数偏差造成的煤耗偏差的计算模型，具体研究电厂汽轮机主要运行参数变化与煤耗的关联性，最后通过具体的实例，充分的研究电厂汽轮机主要运行参数变化影响煤耗。

一、运行参数偏差造成的煤耗偏差的计算模型

火电机组运行参数与目标值发生一定偏差时，煤耗也会随着发生偏差，它们关系式为：[ΔBi]=-[δE]iBb ，[ΔBi]指当某一主要运行参数与目标值发生偏离时，煤耗相应的变化量，当煤耗量增加时，该数值为正数，相反的，其数值为负数。[δE]i 是指受某一运行参数偏离目标值的影响，机组的经济性指标也发生变化的相对量，即相对效率的变化量。该数值在机组经济性提高时是正数，降低时为负值。Bb则是表示发电所需的标准的煤耗率。

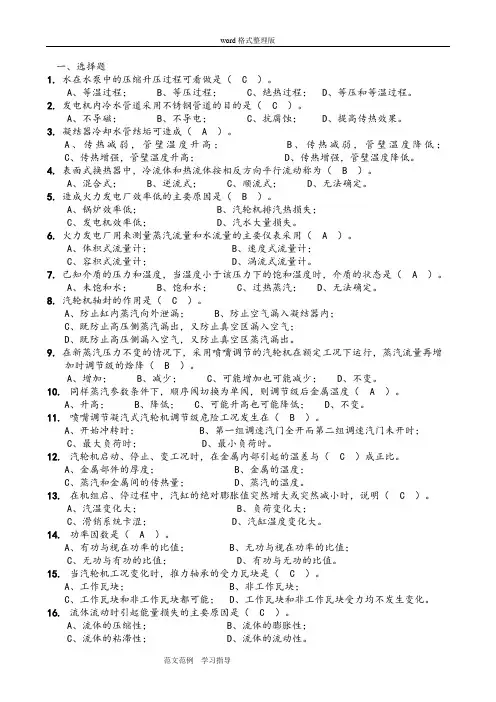

汽轮机运行值班员
