X射线荧光光谱仪操作指导书

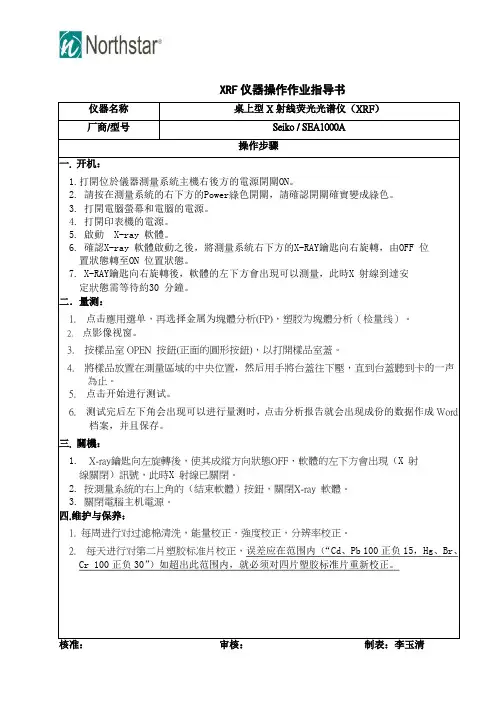

XRF仪器操作作业指导书

仪器名称 桌上型X射线荧光光谱仪（XRF）

厂商/型号 Seiko / SEA1000A

操作步骤

一. 开机：

1.打開位於儀器測量系統主機右後方的電源開關ON。

2. 請按在測量系統的右下方的Power綠色開關，請確認開關確實變成綠色。

3. 打開電腦螢幕和電腦的電源。

4. 打開印表機的電源。

5. 啟動 X-ray 軟體。

6. 確認X-ray 軟體啟動之後，將測量系統右下方的X-RAY鑰匙向右旋轉，由OFF 位

置狀態轉至ON 位置狀態。

7. X-RAY鑰匙向右旋轉後，軟體的左下方會出現可以測量，此時X 射線到達安

定狀態需等待約30 分鐘。

二．量测：

1. 点击應用選单，再选择金属为塊體分析(FP)，塑胶为塊體分析（检量线）。

2. 点影像视窗。

3. 按樣品室OPEN 按鈕(正面的圓形按鈕)，以打開樣品室蓋。

4. 將樣品放置在測量區域的中央位置，然后用手將台蓋往下壓，直到台蓋聽到卡的一声為止。

5. 点击开始进行测试。

6. 测试完后左下角会出现可以进行量测时，点击分析报告就会出现成份的数据作成Word档案，并且保存。

三. 關機：

1. X-ray鑰匙向左旋轉後，使其成縱方向狀態OFF，軟體的左下方會出現（X 射

線關閉）訊號，此時X 射線已關閉。

2. 按測量系統的右上角的（結束軟體）按鈕，關閉X-ray 軟體。

3. 關閉電腦主机電源。

四.维护与保养：

1. 每周进行对过滤棉清洗，能量校正，強度校正，分辨率校正。

2. 每天进行对第二片塑胶标准片校正，误差应在范围内（“Cd、Pb 100正负15，Hg、Br、Cr 100正负30”）如超出此范围内，就必须对四片塑胶标准片重新校正。

核准： 审核： 制表：李玉清

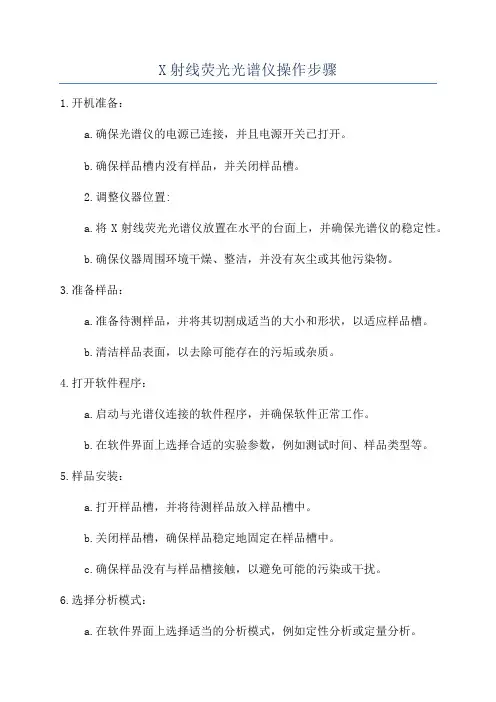

X射线荧光光谱仪操作步骤

1.开机准备：

a.确保光谱仪的电源已连接，并且电源开关已打开。

b.确保样品槽内没有样品，并关闭样品槽。

2.调整仪器位置:

a.将X射线荧光光谱仪放置在水平的台面上，并确保光谱仪的稳定性。

b.确保仪器周围环境干燥、整洁，并没有灰尘或其他污染物。

3.准备样品：

a.准备待测样品，并将其切割成适当的大小和形状，以适应样品槽。

b.清洁样品表面，以去除可能存在的污垢或杂质。

4.打开软件程序：

a.启动与光谱仪连接的软件程序，并确保软件正常工作。

b.在软件界面上选择合适的实验参数，例如测试时间、样品类型等。

5.样品安装：

a.打开样品槽，并将待测样品放入样品槽中。

b.关闭样品槽，确保样品稳定地固定在样品槽中。

c.确保样品没有与样品槽接触，以避免可能的污染或干扰。

6.选择分析模式：

a.在软件界面上选择适当的分析模式，例如定性分析或定量分析。 b.根据需要选择适当的元素库，并校准X射线荧光光谱仪。

7.启动测试：

a.在软件界面上点击“开始测试”按钮，启动测试过程。

b.仪器将开始发射X射线，并对样品进行扫描和分析。

8.观察结果：

a.等待测试过程完成后，软件界面将显示分析结果。可以查看元素含量、光谱图等信息。

b.分析结果还可以以报表或图形的形式导出和保存。

9.分析数据处理：

a.对分析结果进行数据处理和解释，例如计算元素含量、比较不同样品之间的差异等。

b.如果需要，可以使用统计软件对分析结果进行进一步的数据处理和分析。

10.仪器关机：

a.在测试完成后，关闭软件程序，并断开与光谱仪的连接。

b.将光谱仪的电源开关关闭，并将电源线断开。

以上是使用X射线荧光光谱仪的一般操作步骤。实际操作中，还需要根据具体的样品和实验要求进行相关参数的调整。在使用X射线荧光光谱仪时，应注意安全操作，避免与X射线直接接触，并根据实际情况选择合适的防护措施。

××××有限公司标准安全操作规程文件

编号：XXX-XXX-XXX

X荧光分析仪安全操作规程

编制：

审核：

批准：

版本：

受控状态：

20××年10月10日发布 20××年10月10日实施

标准、完整的Word版文档，可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。 X荧光分析仪安全操作规程

1、X荧光分析仪第一次使用或间隔多日未用，再度使用前，X射线管必须按规定进行一次训机，才能正常使用。

2、操作时应先接水源，后开电源，待机预热5分钟，方可开高压。开高压时应先缓慢上升管电流，再缓慢上升管电压；当烽鸣器发生预报信号，先缓慢降管电压，后缓慢降管电流直至切断高压开关。

3、X荧光分析仪正常使用，管电流不能超过机器最大允许值。

4、如果情况特殊，需关闭管压、管流，必须按X荧光分析仪开、关机方法操作；

5、注意保护X荧光分析仪，不使受到剧烈振动。

6、所有的试样盒在放入仪器上进行分析前，一定要检查是否拧到位，拧不到位绝对不能测量；

7、经常保持X光机整洁，每天下班前将X光机擦干净。

8、禁止洒水在电气设备和线路上，以免漏电。

9、严禁用湿手分、合开关或接触电气设备。

岗位安全操作规程的概念和基本要求

1．岗位安全操作规程是指根据物料性质、工艺流程、作业活动、设备使用要求而制定的作业岗位安全生产的作业要求，是岗位作业人员安全作业的最主要依据。管理岗位一般不编制岗位安全操作规程，其安全要求应执行相关管理制度。

SCDX-18-05-2019 Epsilon 4型 X-射线荧光光谱仪操作规程 version1.0 第1页 共1页

Epsilon 4型 X-射线荧光光谱仪操作规程

一、开机

（1）打开氦气钢瓶阀门，顺序是先开总压阀再开分压阀，将分压阀的压力调到0.08Mpa。（当氦气压力降到0.2 Mpa时需要更换钢瓶）

（2）按电源按钮打开Epsilon 4仪器，顺时针转动高压钥匙以开启高压发生器，等到温度稳定。（若仪器关闭时间较长，需预热2小时）

（3）双击桌面快捷方式EP4，打开Epsion software。

二、样品测量步骤

（1）打开仪器盖，装载一个或多个样品，关闭仪器盖。

（2）依次选择 “measure”—“measure application”—“Air-filter-2019”以调用测量方法。

（3）对测量样品进行命名，然后单击“Measure”，在进样器字段中输入样品的位置。可重复设置10个样品同时进行测量。

（4）“Display the specturm online”窗口在测量过程中打开，显示测量状态和临时结果。选择“Windows”—“progress”，可显示测量进程。

（5）样品测量结束后，依次选择“Results”—“Open results”—“Air-filter-2019”以查看测量结果。

三、关机

（1）依次选择“measure”—“manual control”，在 “medium”下将测量条件设为“Air”，在“sample changer”下将测量位设为“0”位，样品测定结束后，关闭Epsion software。

（2）逆时针旋转高压钥匙开关以关闭高压发生器。

（3）若仪器需要长期（大于两周）关闭，可按电源按钮关闭仪器，然后关闭氦气总压阀。

四、注意事项

（1）打开仪器盖前，测量位必须置于“0”位，仪器盖锁定指示灯同时熄灭。
