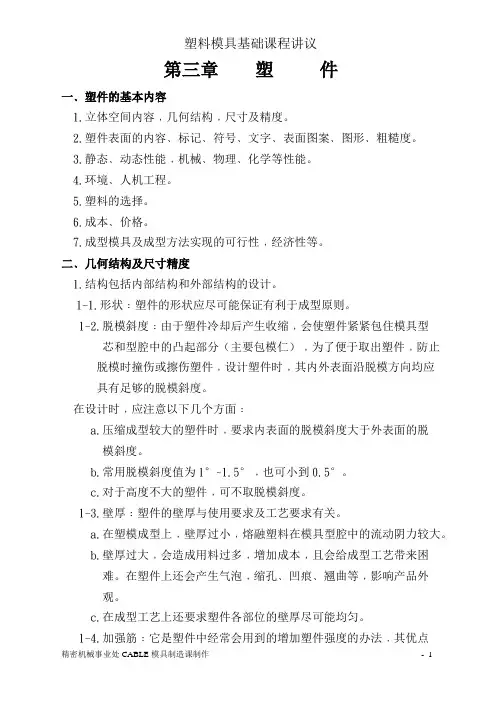

塑料模具基础课程讲议
精密机械事业处CABLE模具制造课制作 - 1 第三章 塑 件
一﹑塑件的基本内容
1.立体空间内容﹐几何结构﹐尺寸及精度。
2.塑件表面的内容﹑标记﹑符号﹑文字﹑表面图案﹑图形﹑粗糙度。
3.静态﹑动态性能﹐机械﹑物理﹑化学等性能。
4.环境﹑人机工程。
5.塑料的选择。
6.成本﹑价格。
7.成型模具及成型方法实现的可行性﹐经济性等。
二﹑几何结构及尺寸精度
1.结构包括内部结构和外部结构的设计。
1-1.形状﹕塑件的形状应尽可能保证有利于成型原则。
1-2.脱模斜度﹕由于塑件冷却后产生收缩﹐会使塑件紧紧包住模具型
芯和型腔中的凸起部分（主要包模仁）﹐为了便于取出塑件﹐防止
脱模时撞伤或擦伤塑件﹐设计塑件时﹐其内外表面沿脱模方向均应具有足够的脱模斜度。
在设计时﹐应注意以下几个方面﹕
a.压缩成型较大的塑件时﹐要求内表面的脱模斜度大于外表面的脱
模斜度。
b.常用脱模斜度值为1°~1.5°﹐也可小到0.5°。
c.对于高度不大的塑件﹐可不取脱模斜度。
1-3.壁厚﹕塑件的壁厚与使用要求及工艺要求有关。
a.在塑模成型上﹐壁厚过小﹐熔融塑料在模具型腔中的流动阴力较大。
b.壁厚过大﹐会造成用料过多﹐增加成本﹐且会给成型工艺带来困
难。在塑件上还会产生气泡﹐缩孔﹑凹痕﹑翘曲等﹐影响产品外
观。
c.在成型工艺上还要求塑件各部位的壁厚尽可能均匀。
1-4.加强筋﹕它是塑件中经常会用到的增加塑件强度的办法﹐其优点﹕ 塑料模具基础课程讲议
精密机械事业处CABLE模具制造课制作 - 2 a. 使塑件壁厚均匀﹐即节约了材料﹐又提高了强度﹐还可避免塑
模具培训资料
教材和资料：
知识范围（初步预定）
初 级 篇
● 模具业发展概况及模具在工业生产中的作用
一、模具的定义：
人们在生产活动中，将各种材料以不同的状态在特定的工具中，在外力的作用下，使其分离或变形，获取所需制件的尺寸和形状，这样的工具（或称工艺装备）统称为模具。
其中：金属板料冲压模具是机械加工工艺装备中不可缺少的重要组成分部分。发展极为迅速，特别是计算机技术在模具设计和制造中（CAD/CAM）的应用，使其得到了很大的变革，从而进入了一个新的历史阶段。
塑料模具因其自身所具有的特性。如：产品形状复杂、尺寸变化范围比较大，应用面广，原材料来源市场大，产品即适用又受人喜爱，有些地方必须使用塑料产品，所以近年来塑料模具广泛使用迅速发展。
二、模具的生产特点：
模具是实现少、无切削的主要工艺装备，并且具有非常高的生产效率。
即：
（1）少切削
（2）无切削
（3）生产效率高
模具生产特点 （4）成本低
（5）产品尺寸精度稳定
（6）操作简单，易实现机械化、自动化
三、模具的发展概况及在工业生产中的作用
（一）、国外模具发展概况及作用
1、日本：从1959年到1979年的20年中，国民经济总产值增长4.5倍，汽车增长21倍，机床增了11倍，而模具增长了31倍。
2、目前：在美国、日本模具制造业已成为一个独立的行业，预计到本世纪末将成为基础工业，会得到更大发展。
3、近年来，国外模具材料、模具结构、模具加工、模具生产辅助设计和制造（CAD/CAM），使设计周期大为缩短，加速了产品的更新、换代，提高了产品市场的竞争能力。
由于模具材料、设计、制造水平的飞速发展，产品质量和模具寿命大为提高，降低了产品成本。
4、根据国际生产技术协会的报告，到2000年，机械零件粗加工的75%、精加工的50%，是由模具来完成的。
模具培训资料
教材和资料：
知识范围（初步预定）
初 级 篇
● 模具业发展概况及模具在工业生产中的作用
一、模具的定义：
人们在生产活动中，将各种材料以不同的状态在特定的工具中，在外力的作用下，使其分离或变形，获取所需制件的尺寸和形状，这样的工具（或称工艺装备）统称为模具。
其中：金属板料冲压模具是机械加工工艺装备中不可缺少的重要组成分部分。发展极为迅速，特别是计算机技术在模具设计和制造中（CAD/CAM）的应用，使其得到了很大的变革，从而进入了一个新的历史阶段。
塑料模具因其自身所具有的特性。如：产品形状复杂、尺寸变化范围比较大，应用面广，原材料来源市场大，产品即适用又受人喜爱，有些地方必须使用塑料产品，所以近年来塑料模具广泛使用迅速发展。
二、模具的生产特点：
模具是实现少、无切削的主要工艺装备，并且具有非常高的生产效率。
即：
（1）少切削
（2）无切削
（3）生产效率高
模具生产特点 （4）成本低
（5）产品尺寸精度稳定
（6）操作简单，易实现机械化、自动化
三、模具的发展概况及在工业生产中的作用
（一）、国外模具发展概况及作用
1、日本：从1959年到1979年的20年中，国民经济总产值增长4.5倍，汽车增长21倍，机床增了11倍，而模具增长了31倍。
2、目前：在美国、日本模具制造业已成为一个独立的行业，预计到本世纪末将成为基础工业，会得到更大发展。
3、近年来，国外模具材料、模具结构、模具加工、模具生产辅助设计和制造（CAD/CAM），使设计周期大为缩短，加速了产品的更新、换代，提高了产品市场的竞争能力。
由于模具材料、设计、制造水平的飞速发展，产品质量和模具寿命大为提高，降低了产品成本。
4、根据国际生产技术协会的报告，到2000年，机械零件粗加工的75%、精加工的50%，是由模具来完成的。

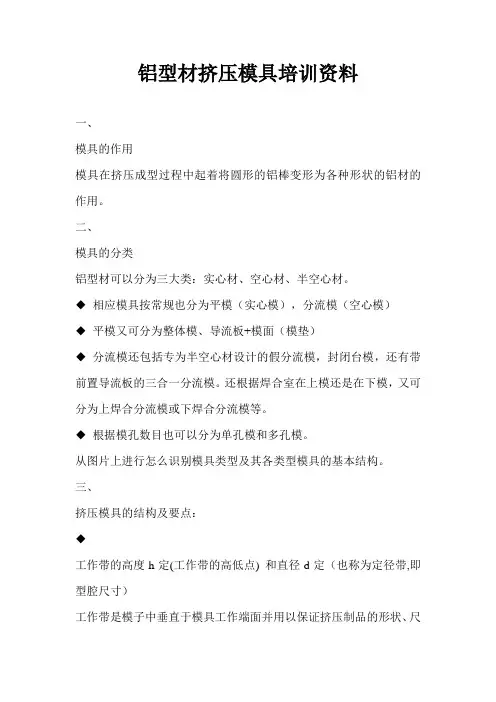

铝型材挤压模具培训资料
一、
模具的作用
模具在挤压成型过程中起着将圆形的铝棒变形为各种形状的铝材的作用。
二、
模具的分类
铝型材可以分为三大类：实心材、空心材、半空心材。
◆ 相应模具按常规也分为平模（实心模），分流模（空心模）
◆ 平模又可分为整体模、导流板+模面（模垫）
◆ 分流模还包括专为半空心材设计的假分流模，封闭台模，还有带前置导流板的三合一分流模。还根据焊合室在上模还是在下模，又可分为上焊合分流模或下焊合分流模等。
◆ 根据模孔数目也可以分为单孔模和多孔模。
从图片上进行怎么识别模具类型及其各类型模具的基本结构。
三、
挤压模具的结构及要点：
◆
工作带的高度h定(工作带的高低点) 和直径d定（也称为定径带,即型腔尺寸）
工作带是模子中垂直于模具工作端面并用以保证挤压制品的形状、尺寸和表面质量的区段。（工作带直径D定也是模具设计中的一个重要参数，它的原则为：保证挤压出的铝材在冷却状态下不超出图纸公差范围的条件下，尽量延长模具的使用寿命。影响铝材尺寸的因素很多，如温度、模具材料和铝合金成份、产品的形状和尺寸，拉伸矫直量及模具的变形情况等。
工作带的长度h定也是模具的重要参数，工作带的长度过短，产品的尺寸难以稳定，也容易产生波纹，椭圆度，压痕、压伤、同时模具易磨损减低寿命。工作带过长时，会增大与金属的磨擦作用，增大挤压力，易于粘接金属，易使制品表面擦花，划伤、毛刺、麻面、搓衣板等缺陷。
◆空刀:保证铝材制品顺利通过并保证铝材质量的重要参数。若出口空刀过小，则容易划伤铝材表面，甚至引起堵模，如果出口空刀过大，会削弱工作带的强度，引起工作还的变形、压塌，降低模具的使用寿命。
◆导流板（槽）：由于铝棒通常为圆形，而制品的形状则千奇百怪，因此由圆形的铝棒突变为制品的形状太剧烈，设定一个介于铝棒与制品之中的过渡形状，减少一次变形的过程，通常导流槽的形状都是接近制品的形状。
◆分流孔是铝通往型孔的通道，其形状、断面尺寸、数目及不同的排列方式都直接影响到挤压制品的质量、挤压力和模具的使用寿命。
