安装虚拟串口驱动
1前言
只有生产线上的工程师需要使用电脑升级M3系统时，才需要安装虚拟串口驱动。
2驱动安装步骤
步骤1：M3在关机关机状态下，取出电池，再装上电池（保证电量在50%以上）；
步骤2：将USB线的microUSB插头插入M3；
步骤3：将USB线通用口插入电脑；
步骤4：电脑提示发现新硬件“MT65XXProLoader”，如下图所示：
步骤5：硬件更新安装向导，提示安装虚拟串口驱动，选择“从列表或制定位置按照（高级）”，
点击“下一步(N)>”如下图所示：
步骤6：选择“搜索中包括这个位置(O):”，点击“浏览（R）”
步骤7：在弹出框中，选择“USBVCOMDriver”驱动文件夹所在的位置（知识库下载驱动
USBVCOMDriver），例如：“F:USBVCOMDriver”，点击“确定”，如下图所示：
步骤8：在“硬件更新向导”界面中点击“下一步（N）>”，如下图所示：
步骤9：安装过程中，提示兼容性提示窗口，点击“仍然继续”，如下图所示：
步骤10：安装成功提示，如下图所示：
现在介绍在windows XP下开发虚拟串口的方法。可以开发一个虚拟串口，将读写请求传递给USB驱动，这样就可以利用现成的串口调试工具向USB设备读取了。
1、DDK串口开发框架
DDK对串口驱动提供了专门接口。只要编写的驱动满足这些接口，并按照串口标准的命名方法，不管是真实的串口设备，还是虚拟设备，Windows操作系统都会认为
这个设备是一个标准的串口设备。用标准的串口调试工具都可以与这个设备进行通信。
1、1 串口驱动的入口函数
本章的实例程序是在HelloWDM驱动的基础上修改而来，入口函数依然是DriverEntry，在DriverEntry函数中指定各种IRP的派遣函数，以及AddDevice 例程、卸载例程等。
[cpp] view plaincopy
1. /************************************************************************
2. * 函数名称:DriverEntry
3. * 功能描述:初始化驱动程序，定位和申请硬件资源，创建内核对象
4. * 参数列表:
5. pDriverObject:从I/O管理器中传进来的驱动对象
6. pRegistryPath:驱动程序在注册表的中的路径
7. * 返回 值:返回初始化驱动状态
8. *************************************************************************/
9. #pragma INITCODE
10. extern "C" NTSTATUS DriverEntry(IN PDRIVER_OBJECT pDriverObject,
11. IN PUNICODE_STRING pRegistryPath)
USBCDC实现虚拟串口
BCDC基本原理：
-基于USB的通信设备被配置为一个CDC类设备。
-计算机识别这个设备，并加载相应的驱动程序。
-计算机通过CDC设备的控制接口与设备进行命令和配置的交互。
-计算机通过CDC设备的数据接口与设备进行数据的传输。
2.实现步骤：
要实现USBCDC虚拟串口，需要完成以下步骤：
-设备描述符定义：编写一个描述USB设备的设备描述符，其中包括设备的供应商ID、产品ID、设备类、子类和协议。
-通信接口描述符定义：编写一个描述通信接口的接口描述符，其中包括接口的类、子类和协议。
-端点描述符定义：编写一对用于数据收发的端点描述符，其中包括端点地址、传输类型和最大数据包大小。
-CDC类功能描述符定义：编写一个描述CDC类功能的功能描述符，其中包括CDC设备支持的串口参数，如波特率、数据位数、停止位数和奇偶校验等。
-CDC类数据接口描述符定义：编写一个描述CDC类数据接口的接口描述符，其中包括数据传输的端点地址。 -设备描述符表定义：将设备描述符、通信接口描述符、端点描述符、CDC类功能描述符和CDC类数据接口描述符按顺序组成一个设备描述符表。
-实现命令和数据传输：根据USBCDC协议，在设备端实现相应的命令和数据传输函数。命令传输主要是处理计算机发送过来的控制命令，包括设备的配置、状态查询、数据率设置等。数据传输主要是通过数据端点进行数据的收发。收到的数据可以通过CDC设备的功能函数处理后，通过数据端点发送回计算机。
-驱动程序编写：在计算机端编写一个驱动程序，用于与USBCDC设备进行通信。驱动程序根据USBCDC协议，通过控制传输与设备进行命令和配置的交互，通过数据传输与设备进行数据的收发。
3.应用场景和优势：
-替代传统串口：USBCDC虚拟串口可以取代传统的串口连接，提供更高的数据传输速率和更好的可靠性。
- 跨平台支持：USB CDC虚拟串口驱动程序在主流操作系统中都有支持，可以在Windows、Linux和Mac等操作系统上使用。
19系列扫描枪
USB模拟串口设置
操作手册 北京网信吉通科技有限公司
咨询电话：400-088-2900
19系列 扫描枪USB
模拟串口设置操作手册
1、串口驱动的安装:
1) 解压驱动文件“Honeywell Scanning and Mobility (HSM) USB serial driver.zip”。
2) 执行解压缩后的文件夹中的“_Install.bat”。
3) 将扫描枪插入电脑USB中，系统自动进行默认安装。
2、扫描器设置:确定扫描枪的读取方式为USBSerial，扫描下面条码。必须执行此操作。
3、串口配置
1) 查看端口号,驱动安装完成后,打开设备管理器,找到端口(COM和LPT),就能找到Xenon 1900
Area_Imaging Scanner,根据端口情况的不同,端口号不固定.
19系列扫描枪
USB模拟串口设置
操作手册 北京网信吉通科技有限公司
咨询电话：400-088-2900
2) 串口参数设置.可以根据具体情况设置串口传输速率,数据位,校验位等.具体设置如下图.
3) 更改串口端口号:
如果需要统一端口号，在属性Force COM port 选项中按照下图设置。COM port可以是下面推荐的值,
也可以是使用1~17以内未使用的端口数值。点击确定系统将自动更改。
更改后的端口：
19系列扫描枪
USB模拟串口设置
操作手册 北京网信吉通科技有限公司
咨询电话：400-088-2900
4、串口测试
1） 运行超级终端：串口配置完成后，我们可以通过电脑自带的超级终端进行验证串口配置是否正确。
在开始–所有程序–附件–通讯–超级终端，点击超级终端
2） 配置超级终端，链接使用COM15，串口属性按照系统属性里面的设置进行配置。
3） 扫描条码。
配置完成后，在焦点处，扫描条码，将显示扫描到的数据。
如果能够快速显示数据，则表示我们虚拟串口的扫描枪，设置完成。
19系列扫描枪

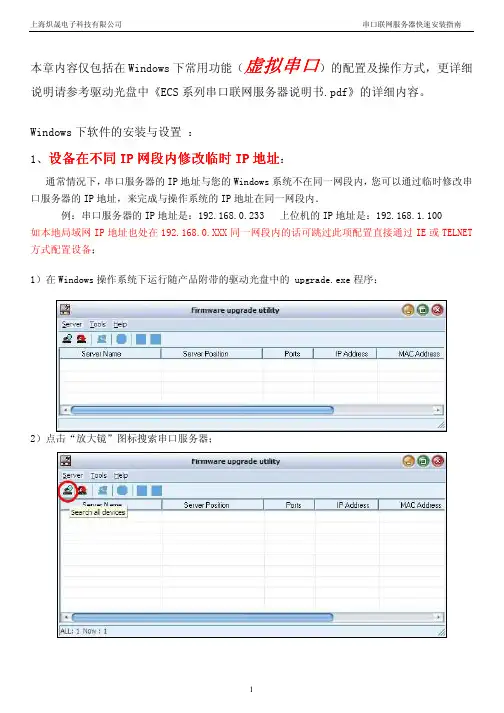

上海炽晟电子科技有限公司 串口联网服务器快速安装指南
1
本章内容仅包括在Windows下常用功能（虚拟串口）的配置及操作方式，更详细
说明请参考驱动光盘中《ECS系列串口联网服务器说明书.pdf》的详细内容。
Windows下软件的安装与设置 ：
1、设备在不同IP网段内修改临时IP地址：
通常情况下，串口服务器的IP地址与您的Windows系统不在同一网段内，您可以通过临时修改串
口服务器的IP地址，来完成与操作系统的IP地址在同一网段内．
例：串口服务器的IP地址是：192.168.0.233 上位机的IP地址是：192.168.1.100
如本地局域网IP地址也处在192.168.0.XXX同一网段内的话可跳过此项配置直接通过IE或TELNET
方式配置设备；
1）在Windows操作系统下运行随产品附带的驱动光盘中的 upgrade.exe程序：
2）点击“放大镜”图标搜索串口服务器；
上海炽晟电子科技有限公司 串口联网服务器快速安装指南
2 2）点击后，出现搜索界面（如图）：
3）如设备上电工作正常，无论串口服务器的IP地址是否与您的上位机在同一网段内，都应该能搜索到串口服务器
4）打开[Tools]菜单下的 [Temporary change IP address]
上海炽晟电子科技有限公司 串口联网服务器快速安装指南
3 5）出现临时IP地址输入对话框，填入需要使用的IP地址（如：192.168.1.233）；点击“OK”
6）点击“确定”
7）临时IP地址修改完毕；
您可以在Windows下通过telnet或者WEB 输入IP地址进入串口联网服务器的设置 上海炽晟电子科技有限公司 串口联网服务器快速安装指南
4 2、虚拟串口通讯方式快速配置方法虚拟串口通讯方式快速配置方法（（Web界面界面））：
2-1）打开IE，在地址栏输入配置的同网段的IP地址进入串口服务器，配置网络参数；
