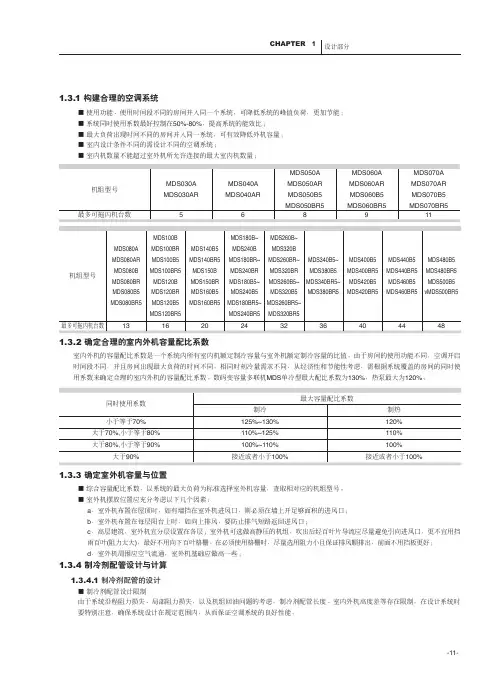

各厂家多联机分歧管及管径选择标准
- 格式：pdf
- 大小：1.04 MB
- 文档页数：16
海尔：（奥蕴多联中央空调）
1、 室外机汇总管套件 外机匹数 汇总管型号 备注
8~16匹 无
18~32匹 HZG-20/A 对应2个模块
34~48匹 HZG-30/A 对应3个模块
2、 分歧管套件
室内机支流合计容量（100W） 型号
支流合计未满335 FQG-B335A
支流合计在335以上而未满506 FQG-B506A
支流合计在506以上而未满730 FQG-B730A
支流合计在730以上 FQG-B1350A
3、 室内机配管分歧管之间管径选择表 室内机组合计容量（×100） 气管 液管
＜168 φ15.88 φ9.52
168≤X＜224 φ19.05 φ9.52
224≤X＜330 φ22.22 φ9.52 330≤X＜470 φ28.58 φ12.7
470≤X＜710 φ28.58 φ15.88
710≤X＜1010 φ31.8 φ19.05
≥1010 φ38.1 φ19.05
4、 使用范围 总长度:300米 配管单程最长可达150米
第一分歧管到最远室内机配管长度达40米 室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米 室内机与室内机的落差为：15米 三菱重工海尔：（KX4）
1、 使用范围 配管总长度：510米以内 配管单程长度：160米以内 从室外机到第一分歧管长度：130米以内 第一分歧管到最远室内机配管长度：40米以内
室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用） 室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内 同一系统室外机间的落差：1米以内 室外机到第一汇总管之间的配管长度为10米以内 室内机之间的落差：15米以内
2、 室外机组合分歧管套件 室外机合计容量 分歧管
735~1360（2台用） DOS-2A-1
3、 分歧管套件 室内机合计下流容量 型号
小于180 DIS-22-1
180~371 DIS-180-1
371~540 DIS-371-1
大于540 DIS-540-1
4、 冷媒配管的选定要领
4-1 主管（室外侧分歧~室内侧第一分歧） 1） 室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。 2） 室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定
4-3 室内机连接配管的尺寸
东芝：(SMMSi直流变速多联式中央空调)
1、 使用范围：
总配管长度：1000米 最大当量接管长度235米，最大实际接管长度190米。 最大室内外机高度差：室外机在上方时70米，室外机在下方时40米 最大室内机高度差：40米 第一分歧管到最远室内机配管长度：90米
2、 室外机组合分歧管套件
3、 分歧管套件
大金：(VRVⅢ)（CMSⅡ）
1、 使用范围 配管总长度：1000米 最大实际单程配管长度：165米 等效单管长度190米 最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米 最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）
室内机高度落差：15米 2、 室外机组合分歧管套件 室外机合计容量 分歧管
18P~32P（2台用） BHFP22MC90
34P~48P（3台用） BHFP22MC135
3、 分歧管套件 室内机合计下流容量 型号
22.4KW以下 KHRP26MC22T
22.4KW~33KW KHRP26MC33T
33KW~71KW KHRP26MC72T
71KW以上 KHRP26MC73T+ KHRP26MC73P
4、 配管尺寸 室内机合计下流容量 配管
小于16.8KW φ15.9/φ9.5
16.8KW——22.4KW φ19.1/φ9.5
22.4KW——33KW φ22.2/φ9.5
33KW——47KW φ28.6/φ12.7
47KW——71KW φ28.6/φ15.9
71KW——104KW φ31.8/φ19.1 104KW以上 φ38.1/φ19.1 大金：(CMS) 1、使用范围 配管总长度：510米 最大实际单程配管长度：120米
最大室内外机高度落差：室外机在上方时50米 最大管长差：40米（第一分歧管离最远室内机长度） 室内机高度落差：15米 2、 分歧管套件 室内机合计下流容量 型号
22.4KW以下 KHRP26MC22T
22.4KW~33KW KHRP26MC33T
33KW~72KW KHRP26MC72T
72KW以上 KHRP26MC73T
3、 配管尺寸 室内机合计下流容量 配管
小于16.8KW φ15.9/φ9.5
16.8KW——22.4KW φ19.1/φ9.5
22.4KW——33KW φ22.2/φ9.5
33KW——47KW φ28.6/φ12.7
47KW以上 φ28.6/φ16
约克YES多联式空调（A系列、B系列）
1、 使用范围 YDOH35-65
1. 最大配管长度可达70米 2. 室内机与室外机的水平落差可达30米（室外机在上） 3. 室内机之间水平落差可达15米 YDOH80-480
4. 最大配管长度可达125米 5. 室内机与室外机的水平落差可达50米（室外机在上） 6. 室内机之间水平落差可达15米 2、 配管管径 YDOH-A 含 义 室外机容量型号 液管配管规格
（mm） 气管配管规格（mm）
室外机连接配管 YDOH35/45/50 φ9.52 φ19.05 YDOH55 φ12.7 φ22.23 YDOH65 φ12.7 φ25.4 含义 下游室内机总容量（KW） 液管配管规格（mm） 气管配管规格（mm）
室内机分歧管之
间的连接配管 X≤9 φ9.52 φ15.88
9＜X≤16 φ9.52 φ19.05
X＞16 φ12.7 φ25.4
室内机连接配管 X≤2.8 φ6.35 φ9.52
2.8≤X＜4.7 φ6.35 φ12.7 4.7≤X＜8.5 φ9.52 φ15.88
X＞8.5 φ9.52 φ19.05 含义 下游室内机总容量（KW） Y型分歧管液管侧型号 Y型分歧管气管侧型号
室内机连接的分歧管 X＜16 YBP-YL1A YBP-YG1A
X≥16 YBP-YL1A YBP-YG2A 梳型分歧管液管侧型号 梳型分歧管气管侧型号
X＜25 YBP-CL1A YBP-CG1A
室外机连接的
第一个分歧管 室外机 Y型分歧管液管侧型号 Y型分歧管气管侧型号 YDOH35/45/50/55 YBP-YL1A YBP-YG1A
YDOH65 YBP-YL1A YBP-YG2A
梳型分歧管液管侧型号 梳型分歧管气管侧型号 YDOH35/45/50/55/65 YBP-CL1A YBP-CG1A
含义 室外机总容量 标准安装的配管规格 最大管长超过50m安装
的配管规格（mm）
室外机与第一个分歧管之间
的配管 YDOH35/45/50 φ9.52 φ19.05 φ12.7 φ22.23 YDOH55 φ12.7 φ22.23 φ15.88 φ25.4 YDOH65 φ12.7 φ25.4 φ15.88 φ28.58 YDOH-B
含 义 室外机上游容量和 液管配管规格（mm） 气管配管规格（mm）
模块组合连接时分歧管之间的连接配管 18HP/20HP φ15.88 φ34.9 22HP φ19.05 φ34.9 24HP/30HP φ19.05 φ41.3 32HP/34HP φ22.23 φ41.3 36HP~48HP φ22.23 φ54.1 含义 室外机容量型号 液管配管规格（mm） 气管配管规格（mm）
室外机模块与第一个室外机汇总管之间的配管 8HP/10HP φ12.7 φ28.58
12HP φ15.88 φ28.58
14HP/16HP φ15.88 φ34.9
含义 下游室内机总容量（KW） 液管配管规格（mm） 气管配管规格（mm）
室内机分歧管之间的连接配管 X≤9 φ9.52 φ15.88
9＜X≤16 φ9.52 φ19.05
16＜X＜21 φ12.7 φ25.4
21≤X＜30 φ12.7 φ28.58 30≤X＜35 φ15.88 φ28.58
35≤X＜50 φ15.88 φ34.9
50≤X＜68 φ19.05 φ38.1
68≤X＜85 φ19.05 φ41.3
85≤X≤90 φ22.23 φ41.3
X＞90 φ22.23 φ54.1
室内机连接配管 X≤2.8 φ6.35 φ9.52 2.8≤X＜4.7 φ6.35 φ12.7
4.7≤X＜8.5 φ9.52 φ15.88
8.5≤X≤16 φ9.52 φ19.05
X＞16 φ12.7 φ22.23
含义 下游室内机总容量（KW） Y型分歧管液管侧型号 Y型分歧管气管侧型号
室内机连接的分歧管 X＜16 YBP-YL1A YBP-YG1A
16≤X＜35 YBP-YL1A YBP-YG2A
35≤X≤50 YBP-YL1A YBP-YG3A X＞50 YBP-YL2A YBP-YG3A
室外机连接的
第一个分歧管 室外机总容量（HP） Y型分歧管液管侧型号 Y型分歧管气管侧型号
8HP~12HP YBP-YL1A YBP-YG2A 14HP~24HP YBP-YL1A YBP-YG3A
24HP以上 YBP-YL2A YBP-YG4A
含义 室外机总容量（HP） 标准安装的配管规格 最大管长超过90m安装的配管规格（mm）
室外机与第一个分歧管之间的配管 8-10 φ12.7 φ28.58 φ15.88 φ28.58 12 φ15.88 φ28.58 φ19.05 φ34.9 14-20 φ15.88 φ34.9 φ19.05 φ41.3 22 φ19.05 φ34.9 φ22.23 φ41.3 24-30 φ19.05 φ41.3 φ22.23 φ54.1 32-34 φ22.23 φ41.3 φ22.23 φ54.1 36-48 φ22.23 φ54.1 φ22.23 φ54.1
