新能源电站远程监控系统建设方案

新能源集中监控平台设计概述摘要:随着新能源发电企业业务的不断壮大，所属项目分布地域广、运维成本高，实现新能源场站集中监控的需求越发显著，集中监控平台的设计及应用，能够减少新能源企业运营成本，提升新能源发电厂群综合管理水平，为企业向集约化、数字化、智能化的新能源产业基地发展贡献力量。

本文具体介绍了新能源集中监控平台的系统架构、系统功能及主要设备配置。

关键词: 集控监控平台；设计；应用；功能0 引言为了促进新能源企业（以下简称“公司”）新能源业务工作的顺利开展，提升公司新能源产业的生产效率，紧跟企业集团公司智能化、信息化建设进程，建设一个具备远程集中监控、生产运营管理、生产指挥与决策、故障预警与诊断、视频监控等功能于一体的集中监控平台。

实现对公司旗下特定区域所有新能源场站的远方监控与“五遥”功能，以及对特定区域外的部分新能源场站的远方监视与“两遥”遥测、遥信功能。

如何搭建集中监控平台系统构架，提出相关功能要求，以及配置满足功能要求的设备，是新能源集控监控平台设计的关键问题。

1设计原则集中监控平台为了实现公司风电场、光伏电站的远方监视与控制，实现“无人值班（少人值守）、远程集控”的管理模式，采用以下原则进行设计：（1）标准性原则设计应采用国家标准、国际通用标准通信规约，保证信息交换的标准化。

适应异构系统间数据交换，实现与不同新能源场站设备的数据通信，使得第三方能够基于该平台进行软件开发，同时便于系统升级维护。

（2）安全性原则设计安全性应按“安全分区、网络专用、横向隔离、纵向认证、综合防护” 的总体原则设计，对系统内各应用系统进行安全区划分、部署网络边界安全防护设备[1-2]。

（3）开放性原则设计采用开放系统的体系结构，为其他系统接入和第三方服务提供公共的协议和接口代码开放、功能配置的开放、数据库开放、接口服务开放等。

（4）可扩展性原则设计采用能满足集中部署、分布实施要求，既能满足现阶段的运行管理需求，又能满足将来的场站扩展和功能扩展的潜在需求，具有良好的可扩展性。

新能源集控系统规划及建设方案设计文|张国珍，付正宁，斛晋璇，王其乐由于新能源场站分散部署、地理位置相对偏僻且数量逐渐增多，对场站进行单独管理呈现效率降低、成本升高的趋势。

此外，现场工作重心主要集中在设备检修和运维方面，而监控管理工作又需要人员24小时值守，不便于人力资源的合理分配。

因此，新能源集控系统的建设已成为各新能源企业未来发展的方向。

通过集控系统的建设，可以为新能源场站智能化发展提供坚实的技术支撑，并提高新能源场站的专业化管理水平。

本文根据新能源场站的实际情况以及过去的规划理念，结合网络安全等级保护要求，设计了新能源集控系统的整体框架和建设方案，提出了一种业务中心规划、功能开放互通、软件分层部署、网络安全分区的集控系统架构。

基于该架构，详细规划了通信系统建设方案，并对集控系统提出了详细的功能设计要求。

集控系统框架设计目前，相关企业对集控中心专业功能的需求逐步增强，涉及系统众多，若采用分散布置模式，将需要建设多个独立的系统，需要在各系统间采取点对点接口方式进行数据交互。

而且由于各系统数据独立，不便于开发新的应用功能。

而在标准、通用的软硬件基础平台上构建一体化主站系统，具有可靠性高、经济性好、扩展性强等优势，是未来自动化集控主站系统的发展趋势。

因此，集控中心的设计原则是以一体化平台构建为基础，以集控应用建设为核心，在统一的平台上建设集中监控、电能量采集等应用功能，通过一体化平台实现全方位的数据处理分析，同时对集控系统进行安全分区，明确各分区的安全要求，最终构建一套功能完善、全面开放、安全可靠的集控一体化主站系统。

由新能源场站分布特点，确定新能源集控系统为“一主多从”的部署模式。

将新能源集控系统依照不同角度分别划分为不同结构，划分方式如图1所示。

其中，场站监控层实现对现场的监控和数据上传；中心集控层实现远程集中监视和控制；上级监管层实现与电网调度和上级集团的协调沟通。

监控层采用集控中心远程SCADA值班管理模式；平台层采用大数据平台体系；应用层实现数据与业务的智能融合分析。

新能源电厂网络安全监测装置典型部署方案一.建设背景XX二、网络安全监测装置1.型号口型网络安全监测装置2.接口规范(以科东为例)(1 )采用RJ45接口；(2 )具备8个10M/100M/1000M自适应以太网电口(支持网口扩展)；(3 )两个交流220V/50HZ ,电源插座；(4 )两个电源开关；(5)两个出82.0接口。

3.物理特性尺寸：采用1U整层机箱；重量：10kg。

4.设备外观三、部署方案3.1接入范围新能源电厂设备接入范围为涉网业务系统的主机设备，包括远动装置（RT∪ ∖PMU、故障录波、保信子站、电能量采集装置、功率预测服务器等，网络设备（内网交换机）以及通用安防设备（防火墙、IDS ）和专用的安全防护设备（正、反向隔离设备）的接入（由于目前网络安全监测装置没有针对日志审计系统制定采集规范，因此不在本次监控范围之内1远动装置、PMU终端装置通过调度数据网与调度端通讯，独立挂载于调度数据网交换机实时vlan端口上；电能量采集装置、故障录波装置通过调度数据网与调度端通讯，独立挂载于调度数据网交换机非实时vlan端口上。

针对主机设备、网络设备、通用及专用安防设备的具体监视项详见附录10o3.2技术方案1）简易型部署方案:图1简易型电厂部署拓扑图在电厂的安全I、口区各部署一台口型网络安全监测装置，一端连接到电厂各个涉网业务系统交换机，另一端连接至调度数据网交换机（如果告警信息需要同时上送至省调及地调主站侧，装置可同时分两路进行数据转发），负责采集电厂涉网业务系统的服务器、工作站、网络设备（内网交换机）和安全防护设备的安全事件，对于告警信息进行本地存储以外，同时将告警信息转发至调度端主站侧的数据网关机，最终汇总到主站侧网络安全管理平台。

经过调研反馈，目前现场不存在AB双网，如果电厂内存在A、B网，则∏型网络安全监测装置分别接入A、B网交换机，实现对监视对象的采集。

如果需要将非法外联隐患较大的风机监控系统（非涉网部分）纳入监视范围则需要口型网络安全监测装置接入风机监控系统的交换机实现对风机监控系统的后台监控主机等监视。

无人值守,少人维护,远程及控制策划方案1、引言随着生态环境和气候变化形势日益严峻，风力、太阳能、水力等可再生能源的利用被反复不断地提上日程，以优先发展可再生能源为特征的能源革命已成为未来的趋势。

风力，水力，太阳能等新能源大多属于“间歇性能源”，为了提高效率，本身所需要的能源场需要有相当完美的平缓特性，否则只可能的在各区域间进行互补。

前者显然是凤毛麟角，只能尽可能多的建设同类的新能源电厂，装机越多，能源场关联性越强，发电效率才能越高，这是目前新能源领域的共识。

而对新能源电厂管控工作效率化的研究，正是目前最为迫切的全球任务。

2、“少人值守、远程集控”运行管理模式的整体方案新能源电厂建设取决于各种能源场，分散各地，大多处于荒僻地区，各自进行类同于传统能源电厂的生产运营管理有相当难度，这对于集中管控这一方式的发展出现了良好的契机。

通常情况下，在电气及机械设备进入稳定运行状态，积累了一定的运行经验后，工作区域开始由仅有数名维护人员（少人值班）向片区内只有数名巡视人员（无人值守）转化。

电厂定员的减少的并不简单的通过将大量的电厂维修等基本工作外包来解决，而是要通过目前可实现的如计算机监控，远传调度等先进手段进行远程集中管控。

这套庞杂的信息管理系统采取以计算机监控系统为基础，视频监控、火灾自动报警系统、环境监测系统为辅助，以通信系统为介质的方式来完成对机组设备、厂区保卫、火警消防等功能区域的控制与监视。

系统平台硬件、UPS电源等重要部分采取整体冗余配置，采用高可靠性设备，单点故障降至最低。

系统服务器采用模块化的网络设备，可扩展性是其一大特色。

同时，该系统的须具备常规的RS485及RJ45接口，能满足通用的TCP/IP、MODBUS、PROFIBUS等协议。

3、计算机监控系统计算机监控系统应能满足全站安全运行监视和控制所要求的全部设计功能，中央控制室设置计算机监控系统的值班员控制台。

新能源电站配置计算机监控系统具有远动功能，根据调度运行的要求，本开闭站端采集到的各种实时数据和信息，经处理后可传送至上级调度中心，实现少人值班。

光伏电站数据采集系统与远程通讯系统一、项目简介1、项目名称：巨力新能源10MW太阳能光伏屋顶发电项目2、建设单位：中国巨力集团有限公司3、建设规模：10MWp屋顶光伏发电项目4、项目地址：中国巨力集团5、电站范围：中国巨力集团厂区6、单位屋顶：8处二、监控系统说明如图2.1所示，光伏综合监控系统具备就地和远程监控功能，监控软件由本地监控与远程监控相结合。

本地监控由中央控制器（包括数据采集、控制算法、网关等功能）、通讯链路、本地显示组成，主要功能是负责本地发电设备数据采集、控制、数据存储、能量调度、通讯等功能。

远程监控由广域网通讯链路、路由器、数据库服务器、网络服务器、上位机展示平台组成，主要功能是负责将各个电站数据进行收集，电站状况调查，数据存储、处理、分析，发电经济性分析等等。

传统光伏电站监控系统主要由逆变器厂商随设备提供，从本厂逆变器出发，对电站运行的一些参数进行监测，难以或不能直接控制逆变器的运行状态，无法获取电站中的其它设备的信息及控制这些设备，也无法满足电网调度系统对电站的实时监控要求。

而且该项目将采用不同厂商的设备，电源厂商自有的监控系统一般对其他厂家的设备兼容性差，容易造成一个个“孤岛”系统，无法形成统一的监控体系。

大型光伏电站必须配备自动运行、功能完善的监控系统。

这种监控系统不同于传统发电厂监控系统或变电站综合自动化系统，相对来说，大型光伏电站内设备种类不及传统电厂丰富，生产控制流程也不太复杂。

但其典型特点是装机容量大（10MW以上）、占地面积广（150亩以上），且地理位置偏僻、维护人员很少，这就要求生产运行、设备监控、环境监测、安保技防等各环节集中统一起来，且能够适应其位置分散、配置灵活的特点。

基于现场总线设计的大型光伏电站监控系统可以满足这些要求。

因此，需要搭建一个统一的本地集中监控中心，该监控中心位于巨力索具园区，能够对不同厂商、不同类别、不同型号的光伏发电电源设备及计量表计、直/交流柜及其它电力设备进行统一监控，实现对该项目所包含的光伏电站完整、统一的实时监测和控制。

光伏电站新能源场站电力监控系统安全防护总体方案为了确保光伏电站新能源场站电力监控系统的安全性，我们需要制定一个全面的安全防护总体方案。

该方案将包括以下几个方面的安全措施和防护措施：1.系统硬件设备的安全保护针对光伏电站新能源场站电力监控系统所涉及的各类硬件设备，我们需要采取以下措施进行安全保护：-将服务器、存储设备等关键设备放置在物理安全通道内，确保只有授权人员才能接触到这些设备。

-对进入场站的人员进行身份验证和访问控制，确保只有经过授权的人员才能进入系统区域。

-安装监控摄像头和入侵探测器等设备，对设备所在区域进行全天候的远程监控和安全识别。

2.系统通信网络的安全防护-使用虚拟专用网络（VPN）进行远程访问，确保通信过程中的数据加密和安全性。

-采用防火墙和入侵检测系统等设备，对系统通信网络进行实时的安全监控和流量过滤。

-对网络设备进行定期的安全审计和漏洞扫描，及时发现和修复网络漏洞。

3.数据安全和备份-对数据进行加密存储和传输，确保数据在存储和传输过程中的安全性。

-建立完善的数据备份机制，定期对系统中的重要数据进行备份，并将备份数据存储在不同的地理位置，以防止数据丢失造成的损失。

-对数据中心进行严格的安全管理，确保只有经过授权的人员才能接触到数据中心和存储设备。

4.人员安全教育和培训-向系统使用人员传授有关信息安全的知识，使其了解常见的网络攻击方式和防范措施。

-建立安全意识培养机制，定期组织信息安全培训和演练活动，提高人员的安全意识和应对能力。

-对系统使用人员进行操作权限管理和访问控制，确保只有具备相应权限的人员才能进行系统操作。

在制定和实施上述安全防护总体方案时，我们还需要根据实际情况进行持续的风险评估和漏洞扫描，及时发现和修复潜在的安全威胁和漏洞。

另外，我们还需要根据国家相关的信息安全法规和标准，确保系统的安全防护措施符合法规要求和最佳实践。

最后，制定和实施安全防护总体方案只是第一步，我们还需要定期进行安全审查和演练，不断完善和加强系统的安全防护措施，以应对不断变化的安全威胁和攻击。

公司新能源电站生产及视频的监控系统配置要求监控系统本着区域化集中管理的思想进行方案设计，目前现阶段，系统分层分为光伏电站子站、生产控制中心（简称控制中心）两层对浙江省境内的光伏电站进行监控管理。

光伏子站综自监控部分：光伏电站子站主要配置通信网关机和路由器，用于转发光伏电站内逆变器、汇流箱、箱变、开关柜等开关量及模拟量数据进行处理后传输至控制中心，并执行控制中心对光伏电站设备的控制指令以及暂存数据和断点续存。

综自监控部分采用专用通道传输至生产控制中心。

光伏子站视频监控部分：光伏电站子站通过配置图像监视系统，对子站区升压设备，光伏阵列等重要区域进行监控，设备包括嵌入式硬盘录像机、摄像机、云台、防护罩等。

其中视频服务器等后台设备按全站最终规模配置,并留有远方监视的接口。

视频监控部分采用无线传输方式传输至生产控制中心。

10kV并网接入系统内各光伏电站到生产控制中心的通信传输介质采用敷设专用光纤网络，保证数据的安全性。

380V并网接入的屋顶光伏项目配置GPRS模块，采用GPRS方式与生产控制中心通讯。

参考通讯系统结构图见下图：
控制中心与子站的通信通道：国家电投集团浙江新能源公司已经与中国移动桐庐分公司签署通信业务服务框架协议，所有子站的生产数据至生产控制中心采用2M数字电路，子站视频监控信号至生产控制中心采用无线VPN方式连接（各区域标杆电站的视频监控信号采用MPLS VPN方式连接）。

各区域公司在电站开始调试前一个月，应将电站名称和位置、施工联络人名单等上报至控制中心，由控制中心联系移动公司布设通信线路，并联系国电南瑞科技股份有限公司参与电站通信系统与控制中心连接的调试。

新能源场站智能监控系统设计与实践近年来，随着能源问题日益凸显，新能源场站的建设与运营愈发受到关注。

在这个背景下，为了提高新能源场站的运行效率和安全性，智能监控系统成为了必不可少的一部分。

本文将探讨新能源场站智能监控系统的设计与实践，包括其架构、功能、应用及未来发展趋势。

**1. 智能监控系统架构**新能源场站智能监控系统的架构主要包括传感器网络、数据采集与传输、数据处理与分析以及远程监控与控制四个主要部分。

传感器网络负责采集场站各项运行数据，如风力发电机组的转速、太阳能电池板的发电功率等。

数据采集与传输模块将采集到的数据传输至数据处理与分析模块，进行数据清洗、处理和分析，生成运行状态报告、预警信息等。

最后，远程监控与控制模块允许运维人员远程监控场站运行情况，并进行远程控制和调度。

**2. 智能监控系统功能**新能源场站智能监控系统具有多项功能，包括实时监测、故障预警、智能诊断、远程控制等。

实时监测功能能够实时采集场站运行数据，并及时反馈到监控中心，使运维人员可以实时了解场站的运行状态。

故障预警功能通过对数据进行实时分析，能够及时发现设备异常，并提前预警，有助于减少故障损失。

智能诊断功能基于数据分析和人工智能技术，能够识别设备运行中的潜在问题，并提供相应的解决方案。

远程控制功能使运维人员可以远程操作设备，进行调度和维护，提高了场站运行的灵活性和效率。

**3. 智能监控系统应用**智能监控系统已经在各类新能源场站中得到了广泛应用，如风电场、光伏电站等。

在风电场中，智能监控系统可以实时监测风力发电机组的转速、叶片角度等参数，预警可能的故障，提高了风电场的可靠性和稳定性。

在光伏电站中，智能监控系统可以监测太阳能电池板的发电功率、温度等数据，及时发现异常，保障光伏电站的正常运行。

**4. 智能监控系统的未来发展趋势**随着物联网、大数据、人工智能等技术的发展，新能源场站智能监控系统也将不断完善和发展。

未来，智能监控系统将更加智能化，能够自动识别设备运行中的问题，并提供更加精准的解决方案。

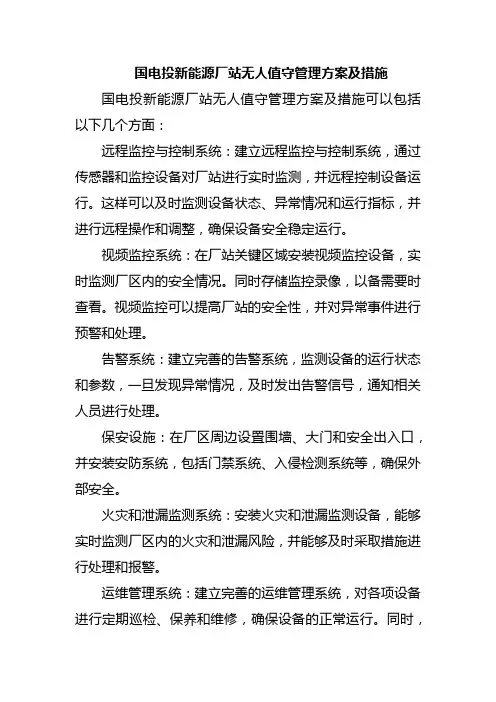

国电投新能源厂站无人值守管理方案及措施国电投新能源厂站无人值守管理方案及措施可以包括以下几个方面：
远程监控与控制系统：建立远程监控与控制系统，通过传感器和监控设备对厂站进行实时监测，并远程控制设备运行。

这样可以及时监测设备状态、异常情况和运行指标，并进行远程操作和调整，确保设备安全稳定运行。

视频监控系统：在厂站关键区域安装视频监控设备，实时监测厂区内的安全情况。

同时存储监控录像，以备需要时查看。

视频监控可以提高厂站的安全性，并对异常事件进行预警和处理。

告警系统：建立完善的告警系统，监测设备的运行状态和参数，一旦发现异常情况，及时发出告警信号，通知相关人员进行处理。

保安设施：在厂区周边设置围墙、大门和安全出入口，并安装安防系统，包括门禁系统、入侵检测系统等，确保外部安全。

火灾和泄漏监测系统：安装火灾和泄漏监测设备，能够实时监测厂区内的火灾和泄漏风险，并能够及时采取措施进行处理和报警。

运维管理系统：建立完善的运维管理系统，对各项设备进行定期巡检、保养和维修，确保设备的正常运行。

同时，
建立设备档案和维护记录，便于后期查询和追踪。

安全培训与演练：定期对厂站工作人员进行安全培训，包括防火、灭火、应急救援等知识，提高员工的安全意识和应对能力。

并定期组织安全演练，加强员工对应急情况的应对能力。

备用电源系统：配备备用电源系统，确保设备在突发停电情况下依然能够正常运行，避免因停电导致的安全风险。
