酸雾喷淋塔处理废气方案

【废气】酸雾废气处理方法的介绍和应用现今控制酸气排放的方法主要有：液体吸收法、固体吸附法、过滤法、静电除雾法、机械式除雾法及覆盖法等。

下面对这种酸雾废气处理的几中主要方法进行介绍。

1 静电除雾法酸雾静电捕集器是静电收尘器系列产品中的一个种类，静电收尘成为专利技术后，第一次成功的实际应用便是1907年用于硫酸雾的捕集。

2 酸雾净化过滤法酸雾过滤器的滤层主要包括板网、丝网和纤维三种型式。

板网除雾器的滤层通常由聚氯乙烯材料制作，交错叠置于设备内。

丝网除雾器中的丝网一般由聚乙烯或耐腐蚀不锈钢材料制作而成。

纤维除雾器的纤维材料则以聚丙烯和玻璃纤维居多。

3 机械式酸雾净化法这类废气处理方法的原理是借用重力、惯性力或离心力的作用使雾滴与气体分离，从而达到净化目的。

常用的设备有折流式除雾器、离心式除雾器等。

4 酸雾净化液体吸收法液体吸收一般包括水洗法和碱液中和法。

碱液吸收常用的吸收剂有10％的Na2CO3、4%~6%的NaOH和NH3等的水溶液。

所采用净化废气处理设备主要有洗涤塔、泡沫塔、填料塔、斜孔板塔、湍球塔等。

其主要净化机理是使气、液充分接触，酸、碱中和，从而提高净化效率。

液体吸收法的优点是设备投资较低，工艺较简单。

缺点是：a 在北方的冬天还容易因结冰而导致设备无法正常运行；b由于硝酸雾中含有不易溶于水的NO，因此液体吸收法对硝酸雾的净化效率比较低；c耗能耗水量大、运行费用高；d容易带来二次污染。

5 酸雾净化固体吸附法目前该吸附剂已在多个行业中得到成功的应用。

它可以净化硫酸、硝酸、盐酸、氢氟酸、醋酸、磷酸等各种酸气(雾)。

尤其适用于浓度小于1000 mg/m3的间歇排放的酸洗操作场所。

常用的吸附剂有活性炭、分子筛、硅胶、含氨煤泥等。

北京工业大学研制成功一种可以治理多种酸雾的吸附剂SDG吸附剂，曾被国家环保总局列为1992年最佳实用技术和1995年可行实用技术。

吸附法净化酸雾废气处理的优点是：a 设备简单，操作方便；b 干式工艺，不产生二次污染；c 能比较好地去除伴随硝酸雾产生的氮氧化物的污染。

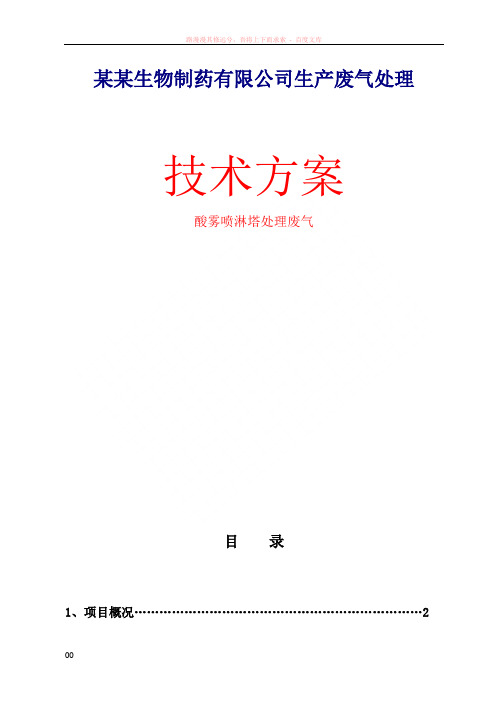

某某生物制药有限公司生产废气处理技术方案酸雾喷淋塔处理废气目录1、项目概况 (2)2、设计思路 (3)3、设计依据 (4)4、设计参数 (5)5、废气净化系统具体配置 (6)6、净化原理简介 (7)7、其它 (10)8、废气净化系统清单 (12)9、净化系统配置说明 (13)10、施工说明 (13)1、项目概况FL产品生产过程中因使用挥发性有机溶剂（如异丙醇、丙酮），在离心甩料、真空浓缩和回流反应过程中会有一定量的溶媒挥发到大气中。

又因在回流反应（或回流脱色）和真空浓缩过程中均采用了冷凝和冷却措施，故单位时间内被挥发至罐外的溶媒气体数量很有限，且对人体危害较小，已作有组织排放和吸收处理。

又对离心甩料过程中所挥发出的溶媒气体作有组织排放，并考虑在排风管出口端通过适宜的吸收剂吸收。

EQ产品为含邻二巯基的有机酸类物质，味臭。

为引入双巯基，生产过程中要使用带恶臭气味的液体原料——硫代乙酸。

因而在加热反应过程中，在冷凝器的出口处有明显的臭气逸出，尤其在离心甩料过程中臭气浓度较高，因而气味更为浓。

因此，我们采用封闭式离心机甩料使臭气经离心机侧口全部引入排风管，并在管口末端处用强效吸收剂吸收除臭。

另外，经离心分离后的母液中尚含有部分未作用完的硫代乙酸（COD值很高），味臭，而且含有硫酸（20%以上），为此，公司将此部分废液先在车间内作脱臭除盐预处理后再进入室外污水池。

对母液除臭和除盐过程中所逸出的臭气也一并作有组织排放，并用吸收剂吸收。

此外，在上述化学和物理处理过程中，反应液和母液中还含有很少量的吡啶（约占母液总量的0.2%），极低浓度的吡啶尾气也一并作有组织排放和吸收处理。

FL和EQ产品生产过程中被排放的挥发性物质和相关参数（见附表）挥发性溶剂或试剂名称排放节点通过排放节点处液体物质总量通过排放节点处物料温度（℃）排放时间（min.orhr.）年排放次数（次∕年）FL产品异丙醇中间体一析物离心甩滤约380kg ﹤10℃约50 min 11～33异丙醇中间体二析物离心甩滤约125kg ﹤10℃约30min 11～33异丙醇粗品一析物离心甩滤约380kg ﹤10℃约50 min 11～33异丙醇粗品二析物离心甩滤约150kg ﹤10℃约30 min 11～33丙酮一次精制一析物离心甩滤约440kg ﹤10℃约70 min 11～33丙酮一次精制二析物离心甩滤约145kg ﹤10℃约50min 11～33丙酮二次精制一析物离心甩滤约410kg ﹤10℃约70 min 11～33丙酮二次精制二析物离心甩滤约135kg ﹤10℃约50 min 11～33EQ产品硫代乙酸反应过程50kg 50～90℃约4 hr 约25硫代乙酸粗品离心甩滤、洗涤约15kg ﹤10℃约1.5 hr 约25硫代乙酸粗品母液除臭液约14 kg ﹤60℃约2 hr 约25乙醇+粗品回流、甩料500+25 kg 80℃，﹤10℃约2hr 约25 2、设计思路2.1将EQ和FL废气单独收集再用风机抽到PP填料洗涤塔和碳纤维吸附器处理后排放。

酸雾废气净化处理的四种常用方法
（1）酸雾废气净化采取水吸收法：
原理：气味中的某些物质易溶于水，使气味成分直接与水接触，从而溶于水达到除臭的目的;适用范围：有组织排放源的水溶性、恶臭气体；优点：工艺简单，管理方便，设备运行成本低;缺点：出现二次污染，洗涤液需要处理，净化效率低，需要与其他技术结合使用，硫醇和脂肪酸处理效果差。

（2）酸雾废气净化用吸附法：
原理：利用吸附剂的吸附功能，将恶臭物质从气相转移到固相。

适用范围：适用于处理低浓度、净化要求高的恶臭气体；优点：净化效率高，可处理多组分恶臭气体；缺点：吸附剂价格昂贵，再生困难，处理的恶臭气体要求温度低，含尘量大。

（3）酸雾型废气净化利用药液吸收法：
原理：利用气味中某些物质与液体发生化学反应的特性，去除气味中的某些成分；适用范围：适用于处理大体积、高、高浓度的气味；优点：可以针对性的处理一些异味成分，工艺比较成熟；缺点：净化效率低，吸收剂消耗大，容易形成二次污染。

（4）酸雾废气净化采用稀释扩散法：
原理：将有气味的气体通过烟囱排放到大气中，或用无气味的空气稀释，以降低有气味物质的浓度，减少气味;适用范围：适用于有组织排放的中、低浓度恶臭气体的处理；优点：成本低，设备简单；缺点：易受气象条件影响，恶臭物质仍然存在。

喷淋塔废气治理方案随着工业化进程的不断推进，大量工业废气排放对环境造成了严重的污染。

为了保护环境和人民的健康，喷淋塔废气治理成为一种常见的废气处理技术。

本文将介绍喷淋塔废气治理的原理、工艺流程和关键技术，以及其在实际应用中的效果和优缺点。

一、喷淋塔废气治理的原理喷淋塔废气治理是通过将废气与液体吸收剂接触，利用吸收剂对废气中的有害物质进行吸收和分解，从而达到净化废气的目的。

喷淋塔废气治理的原理主要包括物理吸收、化学吸收和吸附三种方式。

1. 物理吸收：利用液体吸收剂与废气中的有害物质之间的物理作用力，如扩散和溶解，使有害物质从气相转移到液相，达到净化效果。

2. 化学吸收：利用吸收剂与废气中的有害物质之间的化学反应，通过化学吸收来去除有害物质。

3. 吸附：利用吸附剂对废气中的有害物质进行吸附，从而达到净化废气的目的。

二、喷淋塔废气治理的工艺流程喷淋塔废气治理的工艺流程通常包括预处理、吸收、分离和再生四个主要步骤。

1. 预处理：将废气经过预处理设备，去除其中的大颗粒物和粉尘，减少对后续设备的影响。

2. 吸收：将预处理后的废气引入喷淋塔，通过喷淋装置将吸收剂均匀喷洒到废气中，使吸收剂与废气充分接触，吸收废气中的有害物质。

3. 分离：经过吸收后的废气与吸收剂分离，一般采用塔顶分离器或分离脱附装置进行分离，使吸收剂回收，废气排放。

4. 再生：将分离回收的吸收剂进行再生，以便再次使用。

常见的再生方式有热再生、蒸汽再生和化学再生等方法。

三、喷淋塔废气治理的关键技术喷淋塔废气治理的关键技术主要包括吸收剂的选择、喷淋方式的设计和喷淋塔的结构设计。

1. 吸收剂的选择：根据废气中的有害物质成分和浓度，选择适合的吸收剂。

常用的吸收剂有水、活性炭溶液、氧化剂溶液等。

2. 喷淋方式的设计：喷淋方式的设计直接影响到吸收剂与废气的接触效果。

常见的喷淋方式有喷淋塔顶喷淋、层式喷淋和喷嘴喷淋等。

3. 喷淋塔的结构设计：喷淋塔的结构设计应考虑喷淋塔的高度、截面形状和填料材料等因素，以提高废气与吸收剂的接触效果。

喷淋塔处理废气工艺流程
喷淋塔的工作原理可分为顺流、逆流和横流三种形式。

常用的是逆流喷淋：酸性或碱性的酸雾废气通过风道引入净化塔，通过填料层，废气从塔底送出。

经气体分配装置分配后，与氢氧化钠吸收溶液逆流连续通过填料层间隙。

在填料表面，气液两相充分接触进行吸附和中和反应，以吸附废气中含有的酸性或碱性污垢。

酸雾废气经除雾板净化、脱水、除雾后，洁净气体从风机排入大气。

喷淋塔吸收液由塔底水泵加压，塔顶向下喷淋，最后回流至塔底循环使用。

废气由集气罩提前收集，在风机的作用下不断输送到净化设备，再通过通风管的输送作用输送到系统的喷淋塔。

气体在喷淋塔中被酸性洗涤液(碱性洗涤液)喷淋洗涤，废气中易产生恶臭的气体成分与酸性（碱性）水雾充分接触混合，发生中和反应，形成较好的气液交汇。

喷射的水雾在洗涤塔的填料层中形成具有大的多孔接触面的处理层，以进一步处理有机废气。

水雾通过填料层后，全部返回洗涤塔底部的水箱循环使用。

洗涤外安装自动搅拌加药系统，具有自动检查中和液酸碱性，根据中和液浓度自动灌装药液的功能，使中和液保持在一定的酸性（碱性）状态，不会因中和液偏差造成处理效果不均或废气漏处理。

废气自下而上通过填料层，循环吸收剂从塔顶通过液体分布器，均匀喷入填料层，沿填料层表面向下流动，进入循环水箱。

由于上升气体和下降吸收剂在填料中不断接触，上升气流中的液体浓度越来越低，达到塔顶排放要求。

喷淋塔处理废气的步骤及使用操作须知一、喷淋塔处理废气的步骤喷淋塔的工作原理可分为顺流、逆流和错流三种形式。

其中常用的就是逆流喷淋发：呈酸性或碱性的酸雾废气由风管引入净化塔，经过填料层，废气从塔底送入，经气体分布装置分布后与氢氧化钠吸收液呈逆流连续通过填料层的空隙。

在填料表面上，气液两相充分接触吸收中和反应，以吸附废气中所含的酸性或碱性污物。

酸雾废气经过净化后，再经除雾板脱水除雾后将清洁气体从风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，后回流至塔底循环使用。

通过集气罩预先将废气收集起来，在风机的作用下将废气源源不断向净化设备输送，再经过通风管道的输送作用，使废气输送到系统的喷淋塔内，气体在喷淋塔塔内经过酸性洗液(碱性洗液)的喷淋洗涤过程，废气中所含有的容易产生恶臭味的气体成份充分与酸性(碱性)水雾接触混合并且发生中和反应，形成较好的气液两相交和。

经过喷淋后的水雾再在洗涤塔内的填料层内形成一个多孔接触面较大的处理层，进一步的对有机废气进行治理。

水雾经过填料层后全部回到洗涤塔底部的水箱内循环利用，洗涤外加装一套自动搅拌加药系统，它具有对中和液自动检验其酸碱性并会根据中和液的浓度进行自动的加注药水作用，使中和液保持在一定的酸性(碱性)状态，不会造成废气因为中和液偏差而造成处理效果出现不均匀或漏处理等现象。

废气由下而上穿过填料层循环吸收剂由塔顶通过液体分布器，均匀地喷到填料层中，沿着填料层表面向下流动，进入循环水箱。

由于上升气体和下降吸收剂在填料中不断接触，上升气流中流质的浓度愈来愈低，到塔顶达到排放要求。

二、喷淋塔的使用操作流程须知1、可将水槽和配液槽水位加至设备溢流口，并打开进水阀门。

2、查看水泵以及风机，及时紧固各个连接螺栓。

3、把喷淋塔的上面的喷淋箱装满水。

4、掺加氢氧化钠净化剂，并将溶液搅拌并进行溶解。

5、仔细查看风机、喷淋泵等零部件，并重新启动电源开关按钮。

酸雾净化塔处理原理
酸雾净化塔是一种用于处理酸雾污染的设备，其处理原理主要涉及以下几个方面：
1. 酸雾吸收：酸雾净化塔内安装有吸收液喷淋系统，通过喷淋酸雾吸收液，将废气中的酸性物质吸收进去。

常用的吸收液包括氢氧化钠、氨水等。

酸雾在吸收液中发生中和反应，氢离子与氢氧根离子结合形成水分子，从而达到了净化的目的。

2. 干湿两相分离：酸雾净化塔内部设计有填料层或板状填料，用于增大吸收界面，并提高酸雾与吸收液之间的接触质量。

在酸雾经过填料层或板状填料的同时，也会带走一定量的水汽。

酸雾和水汽通过填料层的作用发生分离，酸雾被吸收液吸收，而干净的空气则经过填料层从净化塔顶部排出。

3. 吸收液再生：酸雾吸收液中吸收了酸性物质后，会逐渐浓缩成酸液。

为了保证吸收效果和降低运行成本，净化塔通常设置有吸收液再生系统。

在吸收液再生系统中，酸液会被送往再生设备进行处理，通过蒸发、脱水、中和等步骤，将酸液再生成吸收液，达到循环使用的目的。

4. 尾气处理：酸雾净化塔处理后的尾气中可能还会存在一部分微量的酸性物质或水汽。

为了确保排放符合环保要求，净化塔通常还会配备尾气处理装置，如除雾器、洗涤塔等，进一步去除尾气中的酸性物质和水汽，使尾气达到排放标准。

综上所述，酸雾净化塔通过酸雾吸收、干湿两相分离、吸收液
再生和尾气处理等步骤，对酸雾污染进行有效处理和净化，达到环保排放的要求。

废气处理方案书项目编号：20150925常州市中康环保设备有限公司2015年09月19日目录第1章公司简介 (4)第2章公司部分相关业绩介绍 (5)第3章项目总论及编制依据 (7)§3.1 项目概要 (7)§3.1.1 项目名称 (7)§3.1.2 建设单位概况 (7)§3.1.3 设计依据 (7)§3.1.4 编制原则 (8)§3.1.5 设计范围 (8)第4章污染源分析及排放标准 (10)§4.1 建设项目废气污染源产生及排放情况 (10)§4.2 废气源强及废气性质分析 (12)§4.3 设计处理标准 (16)第5章废气处理工艺设计 (17)§5.1 废气处理的工艺选择 (17)§5.2 废气污染物防治措施评述 (18)第6章废气处理设备 (27)§6.1 工程设计参数 (27)第7章电气与控制 (31)§7.1 设计依据 (31)§7.2 电气系统 (31)§7.3 系统控制与安全 (32)第8章运行管理及人员编制 (33)§8.1 运行管理 (33)§8.2 吸收装置运行方式 (33)§8.3 正常运行控制 (34)§8.4 正常运行安排 (34)§8.5 人员编制 (34)第9章工程投资估算 (35)§9.1 工程概算一览表 (35)第10章运行成本及分析 (38)§10.1 运行费用估算 (38)§10.2 结论 (39)第1章公司简介常州市中康环保工程有限公司简介：常州市中康环保设备有限公司专业从事废水处理、废气处理工程、环保设备等环保产品的设计、施工安装、销售和管理的节能减排型企业。

公司创立以来，不断与各设计院校合作进行主自创新、优化产品、升级服务，得到业内外人士的高度好评，深受广大消费者的厚爱。

酸雾吸收塔：解决工业废气污染的利器
酸雾吸收塔是一种重要的工业废气处理设备，用于解决工业生产过程中产生的酸性废气排放问题。

下面就为大家介绍一下酸雾吸收塔的工艺流程。

第一步：废气收集
首先需要将产生的酸性废气通过管道收集到酸雾吸收塔内。

这一步非常关键，如果废气收集不完全，就会导致后续处理步骤的效果不尽如人意。

第二步：废气预处理
废气收集到酸雾吸收塔后，需要进行预处理。

主要包括过滤、脱水、加热等步骤。

这些步骤的作用是去除废气中的悬浮颗粒物、水分和将废气提高至最佳处理温度。

第三步：吸收处理
吸收处理是酸雾吸收塔的核心步骤。

在吸收塔内，将酸性废气与碱性吸收液充分接触，经化学反应将有害气体转化为无害物质。

这里需要注意选择适当的吸收液，以保证化学反应的有效性和稳定性。

常用的吸收液有钠氢碳酸、石灰乳等。

第四步：后处理
经过吸收处理后，仍有部分吸收液中的有害物质未完全被转化，
需要进行后处理。

常用的后处理方法有中和、蒸发、结晶等。

此外，
还需要对后处理产生的废物进行准确的处置，以确保环保要求的达标。

通过以上步骤，经过酸雾吸收塔处理的工业废气就可以达到国家
排放标准，实现了环保与经济效益的双赢。

酸雾治理工程设计方案
一、工程概况
在生产的过程中有部分酸雾气体产生。

直接排放会对周边环境造成一定影响，为此该公司决定对此进行治理，受该公司委托，对其废气治理工程的方案设计。

二、治理方案
处理酸雾气体最佳的方案就是采用碱喷淋，同时具备工艺简单，操作方便等优点。

1、工艺流程图酸雾废气
排放
2、治理工艺流程
废气在引风机的作用下，经相应的管道进入吸收塔内,一定速度的酸雾气体在吸收塔内与经循环水泵提升上并经雾化后的水膜逆流相撞,气体中的酸雾会迅速溶于水中并与吸收液中的碱性成分发生反应生成盐的水溶液；净化后的气体经吸收塔顶部排空；吸收液经一段时间的循环吸收后要进行更换，吸收后的废液为中性的水溶液。

同时加入新的碱性吸收液。

三、主要设备参数1、吸收塔的参数如下：
喷淋吸收脱水装置
吸风管
循环水泵循环水池
设计处理风量5000m3/h
外型尺寸φ1000×2500mm
数量一座
2、循环水池具体设计参数如下：
水池总容积约6m3
循环水泵H=25m Q=8m3/h
七、投资预算表
序号名称规格数量价格(元)备注1喷淋吸收塔Ф1000×25001座18000耐腐蚀2填料Ф50mm 1.5m35500PE 3丝网除沫器1项7000
4喷淋装置1套4000
5循环水泵8m3/h2台6000不锈钢6循环水池8m31座7500砖混7电器材料1项3500清源清8其他配件1项2000
9设计费1项3000
10安装及运输1项2000
11合计58500未含税收大写伍万捌仟伍佰元整。
