涡轮增压机的工作原理宝子们，今天咱们来唠唠涡轮增压机这个超酷的玩意儿的工作原理。
咱先得知道汽车发动机就像人的心脏一样，给车提供动力。
可是呢，有时候发动机自己的劲儿不太够，这时候涡轮增压机就闪亮登场啦。
涡轮增压机呀，它有两个特别重要的部分，一个是涡轮，还有一个是压气机。
这俩就像一对超默契的小伙伴。
你想啊，发动机排出的废气就像一个很有力量的小怪兽，这个小怪兽呢，它就冲向涡轮。
涡轮就像是一个被这股力量推动的小风车，废气呼呼地吹着它，它就开始欢快地转起来啦。
这一转可不得了，因为涡轮和压气机是连在一根轴上的呢。
就好像两个人手拉手，涡轮一转，压气机也跟着转起来了。
压气机这个小伙伴呢，它的工作就是把空气使劲儿地往发动机里塞。
平时啊，发动机就只能吸到那么点儿空气，就像人呼吸浅浅的。
但是有了压气机这个大力士，它就像拿着个大扇子，把大量的空气一股脑儿地往发动机里扇。
这空气多了，就像给发动机吃了超级大力丸一样。
为啥这么说呢？因为发动机燃烧是需要空气和燃料混合的呀。
空气多了，就能和更多的燃料混合在一起燃烧，那产生的能量可就大多了。
你可以想象一下哦，发动机本来只能吃一小碗饭，现在突然能吃一大盆饭了，那它干活儿的劲儿肯定就大了。
汽车就跑得更快，爬坡也更有力气啦。
而且呢，涡轮增压机特别聪明的一点是，它能根据发动机的需求来调整自己的工作状态。
比如说，当你在城市里慢慢开车的时候，发动机不需要那么大的动力，涡轮增压机就不会特别疯狂地工作。
但是一旦你想超车，一脚油门下去，发动机嗷嗷叫着需要更多动力的时候，涡轮增压机就会立马精神起来，让涡轮转得更快，压气机把更多的空气送进发动机。
涡轮增压机还有个很贴心的地方呢。
它在让发动机动力变强的同时，还能让发动机的效率提高。
这就好比一个人干活儿，以前干得慢还费力气，现在干得又快又省劲儿。
这样的话，汽车就更省油啦。
虽然涡轮增压机刚工作的时候，可能会有一点点小延迟，就像一个人刚睡醒打个哈欠伸个懒腰才开始干活儿一样。
涡轮增压器的工作原理涡轮增压器是一种通过利用废气动力来增加内燃机进气压力的设备，从而提高发动机的功率输出。
涡轮增压器的工作原理基于涡轮机和压气机的组合，通过废气的能量来驱动涡轮机，进而带动压气机增加进气压力，从而提高发动机的效率和性能。
涡轮增压器的工作原理可以分为以下几个步骤：1. 废气驱动涡轮机，在内燃机工作时，燃烧室中产生的废气被排出，这些废气具有一定的动能。
涡轮增压器利用这些废气的动能来驱动涡轮机。
废气通过排气管进入涡轮增压器，并作用在涡轮叶片上，使涡轮机产生旋转运动。
2. 涡轮机带动压气机，涡轮机的旋转运动通过轴传递到压气机，压气机的主要作用是将空气压缩，增加进气压力。
压气机通常由多级叶片组成，每级叶片都会对空气进行压缩，最终将压缩后的空气送入发动机。
3. 增加进气压力，通过涡轮增压器的作用，发动机进气压力得到增加，这意味着更多的空气可以进入发动机燃烧室，从而提高燃烧效率。
在相同燃料供给的情况下，增加进气压力可以使发动机产生更大的功率输出。
涡轮增压器的工作原理可以简单地理解为“废气驱动涡轮机，涡轮机带动压气机，增加进气压力”，这一过程实现了废气的再利用，提高了发动机的功率输出和燃烧效率。
涡轮增压器的工作原理使得发动机可以在不增加排量的情况下获得更大的功率输出，这对于提高发动机的动力性能和燃油经济性都具有重要意义。
因此，涡轮增压技术在汽车、船舶、飞机等内燃机领域得到了广泛的应用。
总之，涡轮增压器的工作原理是通过利用废气的能量来增加发动机的进气压力，从而提高发动机的功率输出和燃烧效率。
这一技术的应用使得内燃机在性能和经济性上都得到了显著的提升。
双级涡轮增压技术原理
嘿，咱今儿个就来唠唠双级涡轮增压技术原理。
你说这涡轮增压啊，就好比给汽车发动机吃了大力丸！
想象一下，发动机就像一个大力士，平时力气就挺大，但咱想让它
更厉害呀！这双级涡轮增压就像是给这个大力士又找了两个帮手。
一
个级先工作，给空气加把劲，让它快速冲进发动机里。
等速度再快些，另一个级也加入进来，一起使劲儿。
这就好比跑步比赛，一开始有个助力先帮着跑快点，等跑起来了，
再来个更强的助力，那速度不就蹭蹭上去了嘛！双级涡轮增压就是让
空气更猛地进入发动机，让燃料燃烧得更充分，这样车子就能跑得更
带劲啦！
你看啊，普通的涡轮增压就已经挺厉害的了，这双级的那不是更牛？它能在各种情况下都让发动机发挥出超强的性能。
比如说在低速的时候，一个级就能让车子有劲儿，不会肉肉的。
等速度起来了，两个级
一起上，那动力简直没话说。
就像咱人一样，有时候自己干一件事可能还行，但要是有个好搭档
一起，那效果肯定更好呀！双级涡轮增压就是这样的好搭档，让发动
机变得超级厉害。
而且啊，这技术还能让车子更省油呢！因为燃烧充分了呀，不浪费
油了。
你说这多好，又有力气又省钱。
再打个比方，这双级涡轮增压就像给发动机建了个加速通道，空气呼呼地往里跑，发动机就欢快地转起来，带着车子一路飞奔。
它让车子在启动、加速、高速行驶等各种情况下都能表现出色，让你开起车来那叫一个爽！
总之啊，双级涡轮增压技术原理就是让发动机变得更强、更高效、更省油的魔法，让你的车子像火箭一样飞起来！怎么样，厉害吧？现在你知道为啥有些车跑起来那么猛了吧！。
涡轮机原理涡轮机是一种能够将流体动能转化为机械能的装置，它在现代工业中扮演着至关重要的角色。
涡轮机的原理是基于流体动力学和热力学的基本原理，它的工作原理复杂而精密，但却能够为人类社会提供强大的动力支持。
下面，我们将深入探讨涡轮机的工作原理。
首先，我们来了解一下涡轮机的基本构造。
涡轮机通常由转子、定子和叶片组成。
其中，转子是旋转的部分，定子是固定的部分，而叶片则是连接在转子或定子上的装置，用来转化流体动能。
涡轮机可以根据其工作流体的不同分为水轮机、汽轮机、气轮机等不同类型。
涡轮机的工作原理主要是利用了流体动能和动量守恒定律。
当流体通过叶片时，叶片对流体施加了一个作用力，从而改变了流体的动量。
根据牛顿第三定律，流体也会对叶片施加一个相等大小、反向的作用力，这就产生了叶片上的动力。
而转子的旋转就是由这些叶片上的动力所驱动的。
除了动量守恒定律，涡轮机的工作原理还涉及了能量转化的过程。
根据热力学原理，流体在通过涡轮机时会释放出一部分动能，而这部分动能就被转化为了机械能，从而驱动了涡轮机的转子旋转。
这种能量转化的过程是非常高效的，使得涡轮机成为了工业生产中不可或缺的设备之一。
此外，涡轮机的工作原理还与流体动力学的一些基本原理密切相关。
例如，涡轮机中的叶片设计需要考虑流体的速度、压力分布等因素，以确保流体能够顺利通过叶片，并且叶片能够充分利用流体动能。
这就需要对流体动力学有深入的理解和精密的计算。
总的来说，涡轮机的工作原理是基于流体动力学、热力学和动量守恒定律的基本原理，它能够将流体动能转化为机械能，为现代工业生产提供了强大的动力支持。
通过深入了解涡轮机的工作原理，我们能够更好地设计和运用涡轮机，提高其效率，推动工业生产的持续发展。
涡轮机的原理虽然复杂，但却是现代工业中不可或缺的重要组成部分，对于我们的生活和工作都具有重要意义。
汽车涡轮发动机工作原理汽车涡轮发动机是一种高效率的内燃机，通过利用废气的机械能来带动涡轮叶轮旋转，进而提升进气量、增加汽缸内混合气的压缩和燃烧程度，从而提高发动机的功率和扭矩。
涡轮发动机与传统的自然吸气发动机相比，具有更高的功率输出、更高的燃烧效率和更低的燃油消耗。
涡轮发动机主要由涡轮、废气涡轮和废气涡轮排气系统组成。
涡轮由涡轮叶轮、压力轴承和涡轮外壳组成，它通过废气的能量来带动涡轮叶轮高速旋转，涡轮叶轮与压力轴承相连，涡轮外壳将废气引射到排气系统中。
废气涡轮也由涡轮叶轮、压力轴承和涡轮外壳组成，它通过机械传动的方式与涡轮相连，在涡轮的作用下将压缩空气送入气缸内。
排气系统则负责将废气排出发动机。
涡轮发动机的工作原理可以简单归纳为三个步骤：进气、压缩和排气。
首先是进气阶段。
当汽缸和活塞处于底死点时，进气门打开，活塞向下运动，形成负压。
此时，废气涡轮中的涡轮叶轮开始旋转，利用废气的能量带动涡轮叶轮高速旋转。
然后是压缩阶段。
随着活塞运动到BDC（下止点），进气门关闭，活塞开始向上运动，形成压缩空气。
废气涡轮和涡轮之间通过轴连接，涡轮叶轮受到涡轮带动，快速旋转起来。
旋转的涡轮叶轮将空气吸入气缸，并将其压缩。
最后是排气阶段。
当活塞运动到TDC（上止点）时，喷油嘴喷油，点燃混合气体，气缸内的燃烧气体膨胀，推动活塞向下运动，完成工作循环。
同时，废气被排出气缸，进入排气系统，驱动废气涡轮旋转，并通过排气管排出。
涡轮发动机的优势在于利用了废气能量，提高了发动机的功率输出和燃烧效率。
废气涡轮会将废气利用起来，将其压缩到更高的压力和温度，进而提高进气效率、增加混合气的密度，使燃烧更加充分，提高发动机的输出功率和扭矩。
此外，涡轮发动机的涡轮和废气涡轮之间通过轴相连接，形成涡轮增压系统，其工作相对独立，不需要传统发动机的皮带和齿轮传动，减少了能量传输的损失，提高了动力系统的效率。
然而，涡轮发动机也存在一些缺点。
首先，涡轮发动机在低转速时容易出现“涡轮滞后”现象，即压力建立缓慢，造成动力输出的滞后感；其次，涡轮叶轮的旋转会产生惯性负载，增加了发动机的负担，影响了发动机的动力输出。
涡轮机工作原理
涡轮机，就是旋转的发动机，是一种利用叶轮旋转运动来带动工作机械运转的动力机械。
它是内燃机的一种，其结构简单、体积小、重量轻，便于运输和安装。
涡轮机是一种能量转换装置。
当发动机启动后，活塞在气缸内作往复运动时，气缸内气体膨胀做功，使发动机迅速升温；当活塞停止时，气缸内气体压缩又使气体膨胀做功，使发动机再次升温。
这时，燃烧室内的混合气在喷管的推动下与进气道中的混合气一起向外喷出，从而带动工作机械运转。
涡轮机是一种将旋转运动转变为往复运动的动力机械。
它具有结构简单、体积小、重量轻、操作方便等优点。
涡轮机由叶轮、转子和壳体三大部分组成。
叶轮装在轴上，转子装在叶轮上。
叶轮是旋转的；转子是固定不动的；壳体是金属铸造的。
转子与壳体之间有间隙。
当叶轮在轴上旋转时，由于离心力和涡轮叶片间空气压力差的作用，使空气向外喷出；同时叶轮也随着转动；当空气喷出后，一部分空气被叶片吸入，另一部分被排出；气流经过叶片后，又返回到叶轮中继续旋转。
—— 1 —1 —。
涡轮增压发动机工作原理
涡轮增压发动机是一种通过涡轮增压器增加空气压力来提高发
动机性能的引擎。
它的工作原理是利用废气的能量来驱动涡轮增压器，从而提高进气压力，增加燃烧室内的空气密度，提高燃烧效率，从而提高发动机的输出功率和扭矩。
涡轮增压发动机的工作原理可以分为以下几个步骤：
1.废气能量的利用。
当发动机工作时，燃烧室内产生的废气被排出汽缸，这些废气
包含了高温高压的能量。
涡轮增压发动机利用这些废气的能量来驱
动涡轮增压器。
2.涡轮增压器的工作。
涡轮增压器由两个相互连接的涡轮组成，一个涡轮连接到排气
管道上，另一个涡轮连接到进气管道上。
当废气通过排气管道排出时，它会驱动排气端的涡轮旋转。
这个旋转的动能会传递到进气端
的涡轮，使其旋转并增加进气管道中的空气压力。
3.增加进气压力。
涡轮增压器通过增加进气管道中的空气压力，提高了燃烧室内
的空气密度。
这样，每个工作循环中进入燃烧室的空气量就增加了，可以更多地与燃料混合，提高燃烧效率。
4.提高发动机性能。
通过增加进气压力，涡轮增压发动机可以在不增加排量的情况
下提高输出功率和扭矩。
这样不仅可以提高发动机的动力性能，还
可以减少燃油消耗，降低排放。
总的来说，涡轮增压发动机利用废气的能量来提高进气压力，
从而提高燃烧效率，提高发动机的输出功率和扭矩。
这种技术已经
在现代汽车发动机中得到了广泛应用，成为了提高动力性能和燃油
经济性的重要手段之一。
涡轮增压系统结构及原理....介绍N75、N249如何工作呕心搜集！大家共享！！涡轮增压系统结构及原理....介绍N75、N249如何工作呕心搜集！大家共享！！由于老帕问题不断，最近肥肠又出问题，造成N75上的3个管子都破了，经济损失就不说了，主要是把人折腾得够呛。
于是在网上到处找N75、N249工作原理，终于找到篇好文章，发此帖，供如同我一样被困扰的帕友参考！如早知此文章，不要拍砖啊！1.组成:AWL发动机上装有的废气涡轮增压系统由废气涡轮增压器和增压压力控制系统组成。
废气涡轮增压器由涡轮室和压气机室组成。
在涡轮室上有2个废气接口，一个与发动机的排气总管相对接，位置设在涡轮径向中心上方；另一个与三元催化器相对接，位置设在涡轮的轴向中心部位，进入涡轮壳内的废气最终进入三元催化器进行催化净化。
在压气机室上也有2个接口，一个与空气滤清器相对接，位置设在压气机叶轮的轴向中心部位；另一个接口即高压空气出口，经过压缩的空气提高了压力、密度和含氧量，通过管道进入中冷器（增压空气冷却器）进行降温，最终经节气门体、进气总管、进气歧管充入气缸。
增压压力控制系统主要由发动机控制单元（J220）、增压压力传感器（G31，位于发动机舱左侧增压空气冷却器的上部）、增压压力限制电磁阀（N75，位于发动机舱齿形皮带罩右侧）、增压压力调节单元、增压器空气再循环电磁阀（N249，位于发动机舱进气歧管下方）、机械式空气再循环阀、真空罐以及连接管路等组成。
[每日热点]:【新车作业】幸福有你才精彩 卡友分享汉兰达选车路 回复本楼 举报 评分云中漫步JX 加关注 | 发短消息 三星会员 财产: 189 爱卡币帖子: 94帖 查看>>注册: 2013-01-17 来自: 湖北省|武汉市 2楼 发表于 2013-10-17 14:56 爱卡币+202.废气涡轮增压器的基本工作原理废气涡轮和压气机叶轮安装在同一根轴上，当废气气流冲击涡轮时, 涡轮高速旋转，同时带动压气机叶轮以相同的速度旋转，经空气滤清器滤清的洁净空气被吸入压气机室，压缩后压力升高, 通过管道进入中冷器冷却，而后进入气缸，从而提高了发动机的充气效率。
涡轮式气流分级机的分级原理及分级粒径下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、分级原理。
涡轮式气流分级机是一种常用的颗粒物料分级设备，其分级原理主要基于气流对颗粒的运动和分离作用。

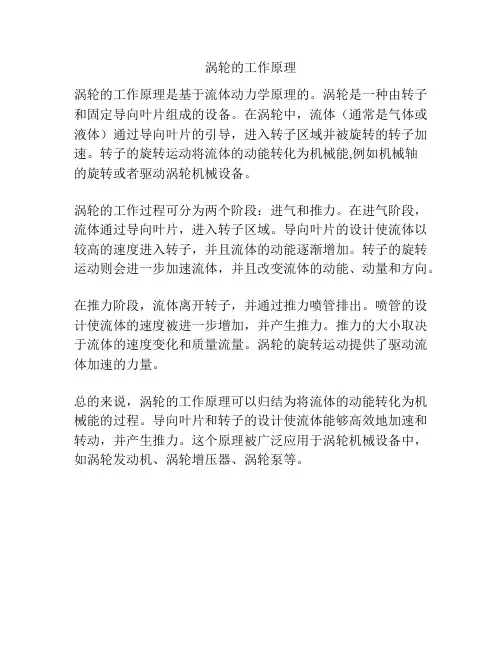

涡轮的工作原理
涡轮的工作原理是基于流体动力学原理的。
涡轮是一种由转子和固定导向叶片组成的设备。
在涡轮中，流体（通常是气体或液体）通过导向叶片的引导，进入转子区域并被旋转的转子加速。
转子的旋转运动将流体的动能转化为机械能,例如机械轴
的旋转或者驱动涡轮机械设备。
涡轮的工作过程可分为两个阶段：进气和推力。
在进气阶段，流体通过导向叶片，进入转子区域。
导向叶片的设计使流体以较高的速度进入转子，并且流体的动能逐渐增加。
转子的旋转运动则会进一步加速流体，并且改变流体的动能、动量和方向。
在推力阶段，流体离开转子，并通过推力喷管排出。
喷管的设计使流体的速度被进一步增加，并产生推力。
推力的大小取决于流体的速度变化和质量流量。
涡轮的旋转运动提供了驱动流体加速的力量。
总的来说，涡轮的工作原理可以归结为将流体的动能转化为机械能的过程。
导向叶片和转子的设计使流体能够高效地加速和转动，并产生推力。
这个原理被广泛应用于涡轮机械设备中，如涡轮发动机、涡轮增压器、涡轮泵等。
卧式涡轮分级机主要是依据不同粒径大小的颗粒，在旋转气流场中受到的离心力大小不同的原理进行分级的。
混合着物料的空气流被引进分级机下部，经导流形成一个自由涡形的气流进入分级机的分级腔，分级腔内有一个水平放置的分级轮转子，通过分级轮转子的旋转，产生一个旋转气流场；同时转轴的空心部份由排风机造成一个负压，使携带着物料的空气沿分级机转子边缘进入分级轮，呈螺旋状向涡轮中心运动。
粗的颗粒由于其所受的离心力大于气流对之产生的粘滞阻力被甩出分级轮，经二次风清洗后由粗粉出口排出；而细颗粒随空气一道被吸进转子中心，由细粉引出筒排到物料采集器采集。
涡轮分级机工作时电动机主轴运动带动皮带轮，经过皮带带动分级机主轴一起转动，主轴旋转带动转子一起运动。
由于转子的高速转动，在转子外侧与壳壁之间形成一个强涡流场，粉体就在此涡流场内完成份离和分级。
粉体的运动轨迹如图1所示，物料首先沿轨迹1从给料管进入后随上升气流向上运动，然后进入分级室，在涡流场内，细粉受到的气流阻力大于其他力，所以细粉沿轨迹2随气流进入转子中心区域，然后进入转子中心的细粉随着气流一起从细粉出口排出，并作为成品起来。
粗粉在涡流场内由于受的离心力比较大，其沿轨迹3被气流抛向壳壁，在重力的作用下沿壳壁沉降下来，最后落入粗粉采集锥内。
可见粉体的分级主要取决于涡流场的强弱，和场内气流的大小，涡流场是由转子的旋转形成的，故可通过调节转子的转速和进口风量来获得精确的分级。
人类所涉及的物质从宏观存在形式上可分为流体和固体，而固体物料多以粉粒状态存在或者被处理过。
科学技术发展至近代，几乎所有的工业部门均涉及到粉体处理过程口，例如，水泥是常用的建造材料，在生产过程中需要对原料和成品进行研磨粉碎；大量的固体废弃物如废旧轮胎、废旧塑料制品、废电缆电器等，如何应用现代技术将这些废物回收处理、经深加工后再利用，已经成为国际和国内各界十分关注的重大课题。
目前，对固体废物的处理多采用首先粉碎，将固型物微细化，做到不同成份的单体解离，用磁选或者浮选工艺，对物料中的不同组分进行成份分离。
此外，颗粒粒度细化后，比表面积增大，可在各种场台，如填料、染料、颜料、医药、催化剂、磁记忆元件、高级磨料、固体润滑剂、精细陶瓷、化妆品等方面都表现出很好的性能。
因此，对粉体的研究已经成为材料科学的一个重要组成部份．粉体正在渗入整个工业部门和高技术领域。
粉体的制各技术是一门新兴的跨行业学科，是近代高科技发展的产物，制备粉体的方法多种多样，按性质归类可分为二大类：一类是利用物理的或者化学的方法在原子、离予、份子级水平上使之凝结长大成超微粒子尺寸；另一类是用机械的方法将块状物质粉碎到超细粉体的尺寸范围。
其中粉碎方法因其成本低，能适应大规模工业化生产而备受各国的重视，已经成为粉体制备技术中最常用的方法之一。
为了获得理想的粉体，很难使物料一次通过粉碎就能达到所需粒度要求，产品往往处于一较大的粒度分布范围。
而在各工业领域的使用中，往往要求粉体产品处于一定的粒度分布范围。
此外，在粉碎过程中，粉体中往往惟独一部份产品达到了粒度要求，而另一部份产品却未达到粒度要求，如果不将这些已达到要求的产品及时分离出去，而将它们与未达到要求的产品一起再粉碎，则会造成能源浪费和部份产品的过粉碎问题。
对于粉碎过程中浮现上述的这二方面的问题，必须通过分级来解决。
物料的分级是粉体工程学中最基本的操作过程之一，其作用主要体现在以下二个方面：一是可根据工艺需要，通过分级除去粉体原料或者半成品中过大或者过小的颗粒，控制产品的粒度在一定的范围之内，从而保证产品的质量，提高其附加值。
二是与粉磨操作配合，组成圈流粉磨系统，及时将合格的粉料从中问产品中分离出来，可有效避免过粉磨现象的发生，提高粉磨效率，降低产品能耗；同时，也可方便地控制产品细度，以适应产品及工艺条件的变化。
这就是近来研究人员特殊重视对分级装置的分级理论和工业实验进行深入研究的原因。
正是由于这二方面的作用，分级技术在环保、建材、冶金、燃料、陶瓷、食品等行业得到了广泛的应用：对分级技术的研究及设备的开辟研制，也深受科研院所、厂矿企业的重视。
任何设备的研制都必须受理论的指导，因此分级机理对分级设备的设计、创造具有指导意义，加强基础理论研究对粉体技术的开辟和应用极其重要。
惟独搞清涡流空气分级机的分级机理，才干对涡流空气分级机进行改进，才干设计开辟出高效节能的涡流空气分级机用于生产，提高产品质量，节省能源、提高生产效率和降低生产成本。
分级是根据不同粒度、形状和密度的颗粒在流体(如空气或者水)中所受的重力和介质阻力不同，于是具有不同的沉降末速度来进行的。
在静止的流体中，细的、轻的、片状等形状不规则颗粒较粗的、重的或者球状颗粒沉降得慢；在一定条件下，流体的密度和粘度越高，沉降速度越慢。
普通来说，引入分级机中的流体是运动的，这样可阻连续地将分级后的产品输送出分级机。
分级可以在重力场中进行，也可以在离心力场中进行。
分级技术的关键体现在以下几点：(1)颗粒的充分分散。
颗粒分散不好，凝结的颗粒表现出租颗粒的性质；(2)要有一个稳定的、持久的、作用力强的力场；(3)在这个力场中存在一‘个能够将粉料按照像应于工艺要求分成粗细二种颗粒的“筛面”，由于这个“筛面”的存在，任何大于所要求粒度的颗粒，都不能进入所选出的细粉中，同样，所有小于所要求粒度的颗粒，都不能进入所选出的粗粉中；(4)分出的粗、细颗粒要能及时排出。
分级面“筛面”往往都是受力的平衡面，分级产品如不能及时排出，就会产生干扰，使得分级粒径发生变动，分级精度降低。
在粉体工程学上，广义的粉体分级是利用粉体颗粒的特性(如粒径、形状、密度、化学成份、颜色、放射性、磁性、静电特性等)的差别将其分离的操作的总称；而狭义的粉体分级是利用颗粒的大小或者形状的差别将其分离的操作。
按颗粒的大小而进行的分级称为粒度分级，而按颗粒的形状进行的分级则称为形状分级。
由于形状分级目前还处于实验室研究阶段，没有达到实用化的程度，因此，我们逶常所提到的分级是指粒度分级。
超细粉体分级的原理是将粉体置于某种流体介质中，利用颗粒受到流体力学作用时运动情况的差异，将颗粒群分为二组或者二组以上的操作。
在分级时，必须有二个以上相反方向的力的作用在粉体颗粒上(这些力可分为两类，一类是使颗粒产生运动的力，另一类是妨碍颗粒运动的力)，各个颗粒在受到这些力的作用时。
由于颗粒本身某个特性(如粒径、密度、磁性等)的不同，其运动的情况或者说其运动的轨迹就不同，这样就可以按所需的标准(比如粒径大于或者小于某一值)将特性不同的颗粒群分别集中到不同的地方，从而将粉体按颗粒的某种特性进行分离。
超细粉体按被所使用流体介质的不同可分为干法分级(主要是以空气等气体为介质)、湿法分级(主要是以水等液体为介质)和超临界分级(介于干法和湿法之间)，其中，超细粉体的干法分级无论是从工艺过程还是能耗、控制等方面都具有其优越性，所以，干式流体分级设备在工业中使用最为广泛，设计新型的干法超细分级机，特殊是关于亚微米级超细粒子的精密分级，近年来成为国内外专家们研究开辟的主攻方向。
按照干法分级设备适应的粒径范围，可分为粗粉(分级粒径大于10吮m)、细粉(分级粒径为10~lO毗m)、微粉(分级粒径为1~ 1即m)和超微粉(分级粒径在1“m以下)分级机。
按照分级的工作原理(即利用何种力与空气阻力相平衡)，干法分级设备可分为如下的几大类：在工业上使用最多的是强制涡式离心力分级机，又称涡轮式气流分级机，在各种类型的干法分级设备中其分级精度最高，是具有广泛研究价值和发展前途的一种有代表性类型。
离心式超细气流分级机的叶片结构常有两种型式：径向叶片和倾斜叶片(如图所示)。
有研究报导．径向叶片分级轮，常存在微细颗粒浮游于分级轮外侧的现象。
而倾斜叶片(倾角护O)的分级轮，由于颗粒流动方向倾斜于叶片半径方向．故只与n不在同向来线上。
沿倾斜叶片的迎风侧壁而上(上表面)几乎不存在流动力，因此在分级粒径附近的微细颗粒更容易附着在叶片迎风侧的壁面上．当西大时．分级粒径变小；而小小时，分级精度较高(与同等p 的径向叶片相比)。
在倾斜叶片中，粒子一旦进入叶轮内侧，由于叶片流道变小，使粒子被加速，从而产生粒子在分级室内侧发生旋回现象，这是粒子附着于倾斜叶片内侧的原因之一。
所以，币角应有一适宜值。
结构设计时应考虑这些因素的影响。
设计分级要求较高的分级机时，应采用较小的叶片夹角并适当增加叶片数量。
分级机的物料处理量和操作气量是一对关联的量，可用分级机内固体物料浓度来控制。
颗粒浓度增加，细粉误人粗粉侧的概率增加，分级精度下降，分级粒径亦增大。
因此，分级机一定时，必须严格控制处理的颗粒浓度．不可随意超额。
此外．设计还应注意转速随处理量的不同而可调节的问题。
机械空气分级机叶片安装角度的选择设计，叶片的安装有如下四种不同的形式。
(一)叶片的此种设计形状简单，结构简便，容易创造和安装，但是，MVM 高速冲击超细粉磨机要求机械式空气分级机具有打碎式分散颗粒作用，且保持晶状。
此种叶片的安装不能满足要求的原因是它是纯粹的空气分级，无打击作用。
根据使携带粒于通过较于的空气阻力等于输于对输入空气和粒子作用而产生的离心力，由此导出的简化方程为：粒子直径：式中k R P M m2 / s 密 度K ——空气粘度，粒子形状，转子和叶片形状的函数：RPM ——每分钟转子叶片间间隙的空气量由此可见， 其他条件一定时， 粒子直径只与 RPM 和有关，当 RPM 、m 3/s 一定时，分选范围较窄。
影响了产量，故不采用。
(二)叶片安装为锥形时，此种形状的分级级比前一种略有改进，原理同(一)一样， 根据相同的力学原理。
可得简化公式为：K m 3 / s粒子直径= RPM 密度 · 尺式中 R ——叶片半径其他符号同前， 此式表明分选粒往是转于叶片半径的函数， 由于采用变化的叶片半径， 使粒 径范围变大，使产量提高，但仍不理想。
(三) 当安装角 α 倾斜某一角度时， 圆柱形状当采用此种形状时， 可推导出简单方程。
k m 2 / s . cos α RPM π由于 α 的改变，使粒径的分级范围再次改变，在粒子直径一定时，转速不变，风量增加，而含尘浓度不变时，产量大幅度提高。
(四)锥状，安装角 α 倾斜某一角度时。
采用此种结构，可得简化方程如下：m 2 / s . cos α π . R由此可见，此种结构综合于上述三种结构的特点，实际创造并不复杂，故考虑选用此 种结构。
k RPM 粒子直径=粒子直径=。
