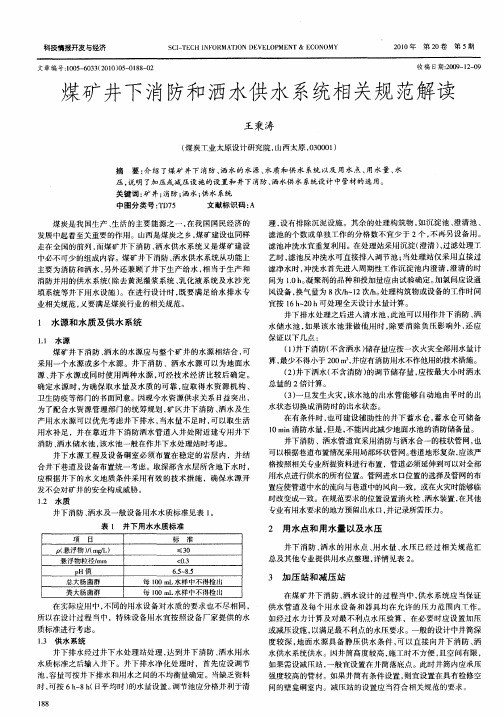

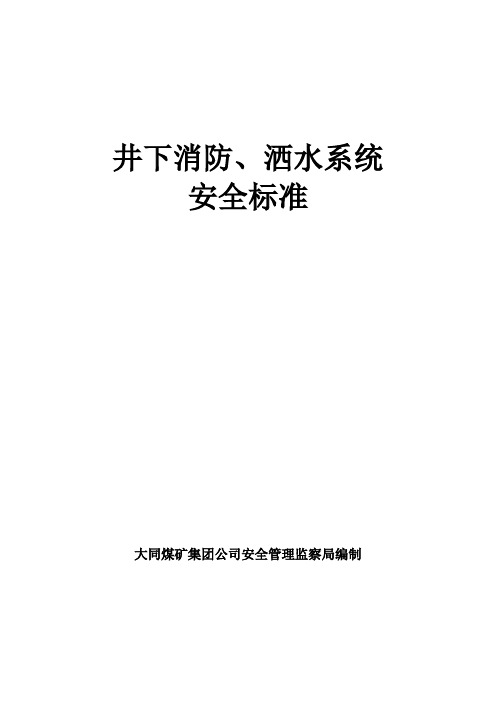

井下消防、洒水系统安全标准大同煤矿集团公司安全管理监察局编制井下消防、洒水系统安全标准前言本标准是根据《GB50383-2006煤矿井下消防、洒水设计规范》、《GB50125-2005煤炭工业矿井设计规范》，由同煤集团安监局会同有关单位共同编制。

编制过程中，编写组进行了调查研究，广泛征求意见，参考国家有关资料，反复修改，最后由安监局组织审查定稿。

本标准共分八节。

内容包括：基本规定、水量水压、加压减压设施、灭火装置、给水栓、喷雾装置、管道、加压泵站。

本标准适用煤矿安全管理人员对矿井井下灭火、防尘、冲洗巷道、设备冷却及混凝土施工等给水系统的安全管理和监管，并作为《矿井安全风险评估报告》的评估、检查内容，其中第一节《基本规定》条文为强制性条文，必须严格执行。

本标准在执行过程中，如有需要对标准进行修改和补充之处，请将意见和有关资料电子版发送至集团公司安监局安全体系建设办公室，邮箱：ajjstx@。

本标准的主编单位、参编单位和主要起草人：主编单位：同煤集团安监局参编单位：白洞矿主要起草人：薛龙山史永强张功薛天虎王涛1基本规定1.0.1矿井必须建立完善的井下消防管路系统和防尘供水系统。

1.0.2井下消防、洒水系统应适应矿井的特点，并与矿井的采煤、掘进、运输、通风、动力等系统相互协调。

1.0.3在井下就近取用深部含水层所含地下水时，应根据井下的水文地质条件，采用有效的技术措施，确保水源开发不会对矿井的安全构成威胁。

1.0.4在分质供水的不同系统之间建立联络管以调剂水量时，必须有可靠的技术措施保证水质好的系统单向补充水质较差的系统，严禁出现倒流。

1.0.5矿井必须设置地面消防水池与井下消防、洒水系统相连。

在特殊情况下采用其他供水设施代替地面水池时，其可靠性及供水能力均必须大于地面水池。

1.0.6单独设置的地面消防储备水池，其容积应按井下一次火灾的全部用水量计算，且不得小于200m3。

1.0.7井下消防、洒水系统的管道必须延伸到可以对全部用水点进行供水的所有位置。

矿井防尘洒水系统设计矿井防尘洒水设计是矿井设计的重要内容，属于安全技术措施的一部分，目的在于解决矿井生产的劳动卫生和生产安全。

《规程》明确规定：“矿井必须采取综合防尘措施，并建立完善的防尘洒水管路系统。

”因此，必须做好矿井防尘洒水设计。

防尘设计的依据：(1) 煤层条件：包括煤层厚度、倾角、层数，煤含水量，煤自燃和煤尘爆炸特性等。

(2) 矿井设计及生产资料：包括井田范围和开采规模，开拓开采系统，巷道布置，采、掘工作面数目和位置，运输环节与系统布置；巷道断面、长度、坡度及支护状况；采用的采煤方法，采区的接替计划和布置；井口及水平标高，运输大巷、运输上山长度及坡度等。

(3) 矿井采、掘、装运的机械设备、类型、数量及在井下的配置状况。

(4) 井田范围气象条件，地面水源分布及补给状况，矿井涌水量，含水地层的水量水质等。

(5) 防尘洒水所需的技术经济资料。

防尘洒水设计的基本内容和程序是：选定防尘洒水水源；确定洒水管网布置系统；选择和布置洒水器及数量；确定供水量；选择材料和配件；管网水力的计算；供水压力的控制；水泵选型；概算防尘洒水费用等。

通过防尘洒水设计，应提供的设计成果包括：防尘洒水系统图；设备、材料明细表；施工图（包括防尘洒水安装平面图和洒水管道在巷道中的安装图）；矿井洒水器配置图；非定货装备的施工大样图；施工设计说明书。

第一节水源与供水形式的选择一、矿井洒水的水质要求1．井下消防、洒水及一般设备用水标准见表4-1。

表4-1 井下消防洒水水质标准注：滚筒采煤机、掘进机等喷雾用水的水质除符合表中的规定外，其碳酸盐硬度应不超过3m mol／L(相当于16．8德国度)。

2．高压喷雾用水同国家生活饮用水标准。

3．特殊设备用水按设备厂家提供的水质标准。

二、供水水源选择矿井可供选择的供水水源有很多，包括地表水、矿井水和工业或生活用水等。

应根据矿井具体条件，本着有效利用水资源，降低用水成本，节约用水，循环利用，保护环境等原则，合理选取供水水源。

井下消防洒水施工措施为了保障井下消防设施的正常运行和灭火效果，进行井下消防洒水施工是非常重要的。

下面将介绍一些井下消防洒水施工的措施和注意事项。

施工前准备1.了解井下消防系统的设计和施工原理，熟悉消防设备和管网的布置。

2.清理井下洒水装置的出水口，确保出水通畅。

3.确保井下消防设施的电源和水源正常供应，检查水泵、水箱、管道等设备的运行状态。

4.摆放足够的防护设备，如防水帐篷、防护板等，确保施工人员的安全。

施工过程1.根据消防设备的规格和设计要求，确定洒水装置的出水量和喷洒范围。

2.确保施工现场的环境干燥，并清除可能引起滑倒和触电的物品。

3.洒水装置应安装在固定位置上，确保稳定性，并调整喷头的角度和高度，使喷洒的范围覆盖到井下需要保护的区域。

4.在施工现场设立警示标志，警示其他人员不得靠近井下消防设施。

5.根据洒水装置的控制方式，进行相应的电气连接和调试，确保洒水装置能够正常工作。

6.进行试运行和测试，检查喷头是否漏水、喷洒范围是否符合设计要求等。

施工后处理1.完成施工后，及时清理施工现场，恢复原状。

2.对井下洒水装置进行巡视维护，定期检查设备是否正常运行，消除故障。

3.根据需求调整洒水装置的喷洒范围和水量。

4.定期检查水泵、阀门、管道等设备的运行状况，保证消防设备的可靠性。

5.制定并组织进行井下消防演习，提高施工人员的应急能力和灭火技能。

施工中的注意事项1.在进行井下消防洒水施工时，必须由专业的消防工程师或消防施工人员进行操作，确保施工过程的安全性和质量。

2.施工人员必须穿戴好防护装备，如安全帽、防滑鞋、防护眼镜、口罩等。

3.遵守施工区域的相关规定，确保不影响其他施工和正常运营。

4.严格遵守施工过程的操作规程和安全标准，确保施工过程中不发生事故和灾害。

5.及时报告和处理施工现场的不安全因素和问题，确保施工过程的顺利进行。

总结井下消防洒水施工是保障井下消防设施正常运行的重要环节，施工过程中需要进行充分的准备和注意事项的遵守。

煤矿井下消防、洒水设计规范GB50383-20061 总则1.0.1 为了统一煤矿井下消防、洒水的设计原则和标准，提高设计质量，制定本规范。

1.0.2 本规范适用于设计生产能力0.45Mt/a 及以上的新建、改建及扩建煤矿的井下消防、洒水设计。

1.0.3 矿井必须建立完善的井下消防管路系统和防尘供水系统。

1.0.4 井下消防、洒水设计应做到安全可靠、技术先进、经济合理、使用方便。

1.0.5 井下消防、洒水系统的建设必须与矿井建设实现设计、施工、投人生产和使用三同时．1.0.6 井下消防、洒水系统设计应适应矿井的特点，并与矿井的采煤、掘进、运输、通风、动力等系统的设计相互协调。

1.0.7 井下消防、洒水系统设计除应执行本规范外，尚应符合国家现行的有关标准的规定。

2 术语、符号2.1 术语2.1.1 井下消防、洒水特指用于矿井井下灭火、防尘、冲洗巷道、设备冷却及混凝土施工等用途的给水系统及其功能。

2.1.2 喷雾压力水通过雾化喷嘴，形成颗粒直径10～200 m的密集水雾，以一定的速度和雾化角喷出，覆盖一定的区域。

常用于各种产尘场合的防尘及某些场合的防火、灭火。

水通过采掘机械截割机构的内部，直接从截齿（附近）喷出水雾称为内喷雾。

用于采掘机械截割机构的外部向扬尘区喷出水雾称为外喷雾。

采掘工作面实施爆破后立即用喷雾装置向产尘处喷雾，从而防止粉尘扩散的防尘方法称为放炮喷雾。

2.1.3 湿式凿岩用凿岩机打眼时，将压力水通过凿岩机送人孔内，以湿润、冲洗并排出产生的岩粉，从而减少粉尘飞扬的施工方法，用于在煤层上打眼的湿式煤电钻起着类似的防尘作用。

2.1.4 煤层注水向煤层中打钻孔并注人压力水，以湿润煤体，减少生产过程中煤尘的产生及飞扬。

2.1.5 水幕由安装在巷道内的一组雾化喷嘴组成、产生充满巷道横断面的密集水雾，起着风流净化作用的防尘设施。

2.1.6 给水栓由安装在供水管道上的三通和带阀门的支管组成的软管接口。

井下防灭火一般规定井下防灭火是矿井、地下建筑和隧道等地下工程中的一项重要安全措施，目的是预防和控制火灾事故的发生，保障人员的生命安全和财产安全。

为了有效地进行井下防灭火工作，相关部门通常会制定一系列的规定和措施，下面是关于井下防灭火的一般规定，详细介绍如下：一、消防设施建设1. 井下必须建立完善的消防设施，包括消防水源、消防泵站、消防水管网、消防设备等。

2. 消防水源要充足，消防泵站要保持正常运转，消防水管网要井下布设齐全，消防设备要定期检修并保持正常状态。

3. 按照规定要求，设置自动火灾报警系统和自动喷水灭火系统，并建立与地面消防总队的联动机制，及时接收和响应火灾报警信息。

二、火灾预防宣传1. 对于进入井下工作的人员，必须进行火灾预防宣传教育，宣传火灾的危害性以及预防火灾的基本知识和技能。

2. 在井下工作场所设置明显的消防宣传标识，如火灾逃生路线图、灭火器使用方法等。

三、火灾隐患排查和整改1. 定期进行火灾隐患排查，发现问题及时整改，并建立健全的火灾隐患排查记录和整改台账。

2. 对井下工作环境中易燃易爆物品进行标识和分类管理，确保储存和使用符合规定要求。

四、火灾应急预案制定和演练1. 编制井下火灾应急预案，包括火灾报警处置、人员疏散、灭火救援等各项应急措施和流程。

2. 开展定期的火灾应急演练，提高人员遇险情况下的应急反应和处理能力。

五、消防设备安全管理1. 对井下消防设备进行定期检修和维护，确保消防设备的正常使用状态。

2. 消防设备使用的区域要明确划定，设立消防器材存放和使用点，并设置相应的标识和指示牌。

六、井下人员防火救生培训1. 对井下人员进行防火救生培训，提高其预防火灾和自救逃生的能力。

2. 定期组织模拟火灾逃生演练，检验人员在火灾事故中的应急逃生情况。

七、火灾记录和报告1. 发生火灾事故后，要及时记录火灾情况、损失情况和火灾扑灭情况等。

2. 及时报告火灾事故的发生，确保上级部门和相关人员能够及时了解和处置。

煤矿综合防尘措施为减少矿尘带来的危害，进一步优化我矿工作环境，提高装置的防灾抗灾能力，根据《煤矿安全规程》有关规定，特制定本年度综合防尘措施。

一、成立我矿综合防尘领导小组，组长：副组长：成员：领导小组下设办公室在通防科，担任办公室主任，负责整改工作的安排、协调及落实。

二、井下消防、洒水系统一)井下消防洒水系统1、井下供水系统永久性防尘水池容量不得小于200m³，且贮水量不得小于井下连续2h的用水量，备用水池贮水量不得小于永久性防尘水池的50%。

我矿副井西北侧现有两个300m3的消防、防尘水池，其供水水源为污水处理达标后的水。

在消防、防尘水池安装有自动水位报警启动装置。

当消防、防尘水池水位低于设定水位标高时自动启动水泵运行供水。

保证消防、防尘水池总量时刻满足井下消防、防尘用水。

2、生产用水供水设备选型井下供水水源处理达标的我矿水，水处理站内设置两台排水泵。

现有水泵将处理后的水抽到消防用水池3、供水方式由污水处理站用水泵将处理完达标水通过地面管网输送到静压水池内，再通过管路与井筒内的消防、防尘管路连接，利用静压方式将水通过管路输送到井下各作业地点。

三、粉尘危害及防尘措施一）粉尘种类和危害程度分析1、粉尘的种类粉尘是指煤矿建设和生产过程中所产生的各种煤、岩微粒(直径不大于1mm)的总称。

分类如：①按成分分煤尘和岩尘、水泥尘a、煤炭破碎产生的粉尘，主要成分是煤炭，主要产生于采煤、运煤等作用工序，还有一部分是在煤层尚未开采前已存在于煤层裂隙的原生煤尘。

b、岩尘的粉碎的岩石颗粒，主要产生于岩石或者半煤岩掘进工作面。

c、锚喷作用时喷射水泥砂浆或者混凝土时产生的水泥和沙粒粉尘。

②按存在状态分浮尘和落尘；③按粒径组成范围分总粉尘(全尘)和呼吸性粉尘(粒径小于5μm)；④按颗粒大小分粗尘、细尘、微尘、超微尘；⑤还可按产生过程、有无毒、有无爆炸性等分类。

2、粉尘及游离二氧化硅含量为保障我矿安全生产和职工身体健康，保证作业场所符合国家职业卫生标准，采取通风除尘、湿式作业、净化风流、个体防护等综合防尘措施。

井下消防洒水管道及管道规格选型（一）管材选用及敷设方式井下消防洒水管路采用枝状管网，管材采用GS-SP（W）-TEP型井下用环氧树脂涂层复合钢管，管道及闸阀采用法兰连接，管道敷设用管道支架固定在巷道侧壁上。

（二）管径选型1.用水量详细计算由于井下发生火灾时，井下洒水的很大一部分用水点来不及关闭，在一段时间内仍然消耗系统的水量，为保障供水，井下消防洒水管路系统考虑井下洒水和灭火的可能最大组合用水量。

(1)采煤工作面用水量计算：①采煤机喷雾：2.5L/s②水幕：4×0.1L/s=0.4L/s③移架喷雾：0.58L/s④转载点喷雾：2×0.33L/s=0.66L/s⑤煤层注水: 2.4L/s⑥破碎机喷雾：0.25L/s⑦给水栓2个：2×0.3L/s=0.6L/sQ=7.39L/s在胶带顺槽靠近胶带运输巷处设有胶带输送机机头，并设有固定灭火装置（7.5L/s）及水幕（0.4 L/s）和转载点喷雾装置（0.33 L/s），考虑同时使用三个消火栓，消火栓流量为7.5 L/s。

回采工作面消防、洒水总用水量Q=23.12L/s(2)掘进工作面用水量计算：①掘进机喷雾：1.33 L/s②水幕4道：4×0.1L/s=0.4L/s③转载点喷雾：2×0.33L/s=0.66L/s ④锚喷：0.42L/s⑤给水栓1个：1×0.3L/s=0.3L/s Q=3.11L/s(3)总用水量计算：轨道、回风大巷每3000m 使用一个给水栓，胶带输送大巷每1000m 使用一个给水栓，给水栓按巷道均匀出流考虑；转载点2处，设置喷雾系统；回风大巷、胶带大巷、溜煤眼下风方向均设置风流净化水幕。

总用水量为Q=23.12+3.11+0.9+0.66+1.6=29.39L/s 2.管径选型 公式：D=2vQ14.3 ×1000式中：Q--流量m 3/s v--速度m/s D--管径mm （1）工作面管径选型 Q=23.12L/s v 取2.5m/s D=2vQ14.3 ×1000=25.2*14.302312.0×1000=108.5mm（2）总管径选型主斜井进口Q=29.39L/s ，v 取2.5m/sD=2vQ14.3 ×1000=122.4mm取DN=125mm ，即由静压清水池进入主斜井井的总管道管径为D133×4.5。

井下消防尘设施管理规定为了管控、消除煤尘危害，保护井下工作人员的身体健康，快速有效地预防、控制火灾事故，确保矿井安全生产。

现根据《煤矿安全规程》(2016版）、《煤矿作业场所职业病危害防治规定》(安监总局73号令）、《煤矿井下消防、洒水设计规范》GB 50383-2016及《煤矿井下粉尘综合防治技术规范》AQ 1020-2006等相关规定，对井下生产过程中消防尘设施管理作出如下规定，请各单位认真学习并贯彻执行。

一、消防管网设施规定1.水质我矿采用消防尘合并管网方式进行供水，悬浮物含量不得超过30mg/L，悬浮物粒度不大于0.3mm，PH值在6—9，大肠菌群不超过3个/L；采煤机、连采机等喷雾用水水质除符合上述规定外，其碳酸盐硬度应不超过3mmol/L。

使用降尘剂，降尘剂应当无毒、无污染、不污染环境。

2.管路敷设主管道管径采用D219×6无缝钢管，支管根据用水量采用DN150及DN100钢管和DN50钢管(静水压力大于1.6MPa 选择无缝钢管，小于1.6MPa可用焊接钢管铺设)。

3.管路压力井下消防洒水管道静压不超过4.0MPa；接入喷雾设施的水压不低于 1.0MPa；给水栓及接入一般用水设备水压在0.3-1.6MPa之间；消火栓栓口压力在0.35-0.5MPa之间。

超出此范围或达不到设备需求压力时，需在供给侧安装加压或减压设施。

4.消防栓设置各井筒、胶带运输机巷道内消防栓按50米设置一个消防栓，其他巷道每100米设置一个消防栓，在下列位置必须设置消火栓(由DN50三通支管、水龙带及水枪等组成)：(1)各井筒井底，各盘区大巷巷口；(2)中央变电所、各盘区变电所等机电硐室入口；(3)检修硐室、消防材料库硐室入口；(4)掘进工作面巷道迎头；(5)综采工作面进、回风巷口；(6)各胶带输送机机头等。

井下应设存放水龙带、水枪与消火栓接口件等器材点位：(1)入口设有消火栓的机电硐室附近；(2)胶带输送机机头上风侧的消火栓附近；(3)其他设有消火栓的巷道内，每500m距离或靠近联络巷的位置等。
