---成套电气合同协议书合同编号： _______________签订日期： _______________签订地点： _______________甲方（买方）： _______________乙方（卖方）： _______________鉴于：1. 甲方需要购买乙方提供的成套电气设备，用于其生产、科研或其他用途。
2. 乙方同意按照甲方的需求提供相应的成套电气设备。
双方经友好协商，达成如下协议：一、标的物1. 乙方应按照本合同约定，向甲方提供如下成套电气设备：- 设备名称：____________________- 设备型号：____________________- 设备规格：____________________- 设备数量：____________________- 设备总价：____________________（人民币）二、质量要求1. 乙方提供的成套电气设备应符合国家有关质量标准和行业规范。
2. 乙方应保证所提供的设备在交货时及安装调试后符合合同约定的质量要求。
3. 乙方应提供必要的质量证明文件，包括但不限于产品合格证、检验报告等。
三、交货时间及地点1. 乙方应在合同约定的交货时间内，将成套电气设备送达甲方指定地点。
2. 交货时间：____________________3. 交货地点：____________________四、验收1. 甲方在收到成套电气设备后，应在约定的验收期限内进行验收。
2. 验收标准：按照国家有关质量标准和行业规范执行。
3. 验收不合格的，乙方应在接到通知后及时进行整改，直至合格为止。
五、付款方式1. 甲方应在收到乙方提供的成套电气设备并验收合格后，按照约定的付款方式进行付款。
2. 付款方式：____________________3. 付款时间：____________________六、售后服务1. 乙方应在合同约定的期限内，为甲方提供必要的售后服务。
10kv安全协议书甲方（供电单位）：________________________乙方（用电单位）：________________________根据《中华人民共和国安全生产法》、《电力设施保护条例》等法律法规，为确保10KV电气设备的安全运行和乙方工作人员的人身安全，甲乙双方经充分协商，达成如下安全协议：一、甲方责任1.1 提供符合国家标准的10KV电气设备，并确保设备安全可靠。
1.2对乙方人员进行安全教育和培训，确保乙方人员了解10KV电气设备的安全操作规程。
1.3 定期对乙方人员进行安全技能考核，确保乙方人员具备相应的安全操作能力。
1.4 对乙方人员进行安全防护用品的配备，并提供必要的安全设施。
1.5 对乙方人员进行现场安全监护，确保乙方人员在操作过程中遵守安全规程。
二、乙方责任2.1遵守国家有关电力设施保护的法律法规，严格按照甲方提供的安全操作规程进行操作。
2.2 配合甲方进行安全教育和培训，积极参加甲方组织的安全活动。
2.3 乙方人员在上岗前必须经过安全教育和培训，并经甲方考核合格。
2.4 乙方人员必须穿戴齐全的安全防护用品，并正确使用安全设施。
2.5 乙方人员在进行电气操作时，必须严格遵守操作规程，不得擅自更改设备设施。
三、安全措施3.1 乙方应建立健全安全管理制度，明确各级人员的安全职责。
3.2 乙方应对乙方人员进行定期的安全检查，发现问题及时整改。
3.3 乙方应制定应急预案，确保在突发事件发生时能迅速有效地应对。
3.4 乙方应定期对乙方人员进行安全知识考核，提高乙方人员的安全意识。
四、违约责任4.1甲乙双方应严格履行本协议的各项规定，如一方违反协议，另一方有权要求违约方承担相应的法律责任。
4.2 若因乙方原因造成安全事故，乙方应承担相应的法律责任。
五、协议期限本协议自双方签字盖章之日起生效，有效期为____年，协议期满后，如双方无异议，自动续约。
六、其他6.1 本协议一式两份，甲乙双方各执一份。
10kv开关柜技术协议本文基于题目【10KV开关柜技术协议】，采用协议书的格式，就10KV开关柜的相关技术进行详细说明和约定。
以下是正文内容：协议书协议双方：甲方：（公司名称）乙方：（公司名称）鉴于双方均具备在10KV开关柜技术领域的专业知识和经验，为了更好地合作和共同推进相关技术的发展，特订立本技术协议。
一、技术概述1.1 甲方是10KV开关柜的制造商，具备先进的技术实力和专业的团队。
1.2 乙方是使用10KV开关柜的企业，具备一定的市场份额和需求。
二、技术支持2.1 甲方将向乙方提供关于10KV开关柜的技术支持，包括但不限于技术咨询、安装调试、运行维护等方面。
2.2 乙方可根据具体需求向甲方提出技术支持的要求，并由甲方按时提供解决方案和支持。
2.3 技术支持期限为协议签署之日起1年，期满后如有特殊情况需延长期限，需双方协商并签订书面补充协议。
三、技术培训3.1 甲方将为乙方提供相关技术培训，包括但不限于产品使用、操作技巧、维修保养等方面。
3.2 培训形式可采取线下面授、远程视频等方式进行，具体方式由双方协商确定。
3.3 培训期限和次数由双方协商确定，并在培训计划中明确。
四、技术更新4.1 甲方将定期向乙方提供最新的10KV开关柜技术更新信息，包括但不限于产品升级、技术创新等方面。
4.2 乙方可根据需要选择是否参与技术更新，如决定参与，乙方需书面告知甲方，并按照相应的要求进行操作。
4.3 技术更新的具体费用由双方协商确定，并另行签订补充协议。
五、技术保密5.1 双方约定对本技术协议中涉及的技术资料、方案、设计等保密内容进行严格保密。
5.2 未经一方书面同意，任何一方不得向第三方泄露、披露相关保密内容。
5.3 如因一方的过失导致保密内容泄露，泄露方需承担相应的法律责任。
六、争议解决6.1 在履行本协议过程中，如发生任何争议，甲、乙双方应友好协商解决。
6.2 若协商不能解决，双方同意提交至有管辖权的人民法院解决。
配电柜产品购销合同补充协议书范本一、协议的背景和目的本协议是针对配电柜产品购销合同的补充协议。
为了明确双方在购销合同中未规定事项的权利和义务，保障双方的合法权益，制定本补充协议。
二、协议的内容2.1 原合同的变更根据双方协商一致，对原购销合同《配电柜产品购销合同》的如下条款进行变更：1.产品数量：将原合同中规定的配电柜产品数量由X件（具体数量）调整为Y件（调整后的数量）。
2.产品价格：将原合同中规定的配电柜产品价格由Z元（具体价格）调整为W元（调整后的价格）。
3.交货时间：将原合同中规定的交货时间由A年A月A日（具体时间）调整为B年B月B日（调整后的时间）。
2.2 其他补充事项1.交货地点：双方同意将原合同中规定的交货地点由C地（具体地点）调整为D地（调整后的地点）。
2.付款方式：双方同意将原合同中规定的付款方式由E方式（具体方式）调整为F方式（调整后的方式）。
3.合同终止：双方同意在本补充协议规定的全部事项完成后，原合同继续有效，不再另行解除。
三、协议的履行3.1 生效条件本协议自双方共同签字之日起生效。
3.2 履行方式双方应按照本协议的约定履行各自的权利和义务，并互相提供必要的协助，确保合同的顺利履行。
3.3 违约责任任何一方违反本协议的约定，应承担相应的违约责任，包括但不限于支付违约金、赔偿损失等。
四、协议的终止本协议在下列情况下终止：1.双方协商一致决定终止本协议；2.双方完成在本协议中约定的全部事项；3.其他法律法规规定的终止情况。
五、争议解决本协议的解释和争议解决适用法律。
双方如发生争议，应通过友好协商解决，协商不成的，双方同意将争议提交至合同签订地所在地的人民法院解决。
六、其他事项本协议自双方签字之日起生效，本协议的效力与原购销合同具有同等效力。
本协议一式两份，双方各执一份，具有同等法律效力。
甲方（签字）：_________________ 日期：_________________乙方（签字）：_________________ 日期：_________________。
关于10kV SF6全绝缘断路器柜自动化成套设备的补充协议(2016-2017年)为确保佛山局2016-2017年10kV电缆网馈线自动化工程安装、调试工作的顺利开展，我局以省物资招标技术条件书《广东电网公司10kV SF6全绝缘断路器柜自动化成套设备订货技术条件书（2016年版）》为依据，在硬件配置、保护功能、通信规约等方面明确或强调相关技术要求，中标厂家在执行订货技术条件书过程中一并执行。
一、硬件配置等有关要求1、此次申购10kV SF6全绝缘断路器柜自动化成套设备是包括单元式开关柜、断路器、保护测控单元、副柜、综合测控通信单元等部件成套设备，安装位置为户内安装。
部分电房需配置母线PT柜，部分涉及与原运行开关柜拼柜问题。
按照订货技术条件书条款，中标厂家供货设备的相关图纸，应经由建设单位和设计单位确认后，方可进行生产，否则所造成的后果由中标供货厂家承担。
2、一次设备、二次设备应满足招标技术条件书和补充协议要求。
3、开关柜采用SF6气体绝缘，断路器灭弧形式为真空灭弧。
开关柜柜体、气箱板材厚度严格按照技术条件书要求执行。
4、过渡柜柜门应增加外挂锁锁孔。
5、开关机构引出开关常开常闭辅助接点，形成开关位置的双点遥信，上传主站。
不得采用开关位置辅助接点经重动继电器扩展或转换后上送。
6、综合测控通信单元工作电源、保护测控单元工作电源、电动操作机构（分弹簧和永磁两种）及储能电机电源要求DC 48V，均取自外部直流系统，装置本身无需配置后备电源。
7、配置三相CT和独立零序CT，独立采集三相电流和零序电流。
按三相CT变比600/5，零序CT变比20/1进行配置。
三相CT按“保护”、“测量”双绕组进行配置，准确级分别为10P20和0.5。
二次小室柜门上配置3只电流表。
8、开关柜电缆接头至电缆引入处（孔或固定箍）距离为650～800mm，保证所配的电流互感器可分相安装在电缆芯线上。
电缆隔室底板应加装用于固定电缆的支架或夹具。

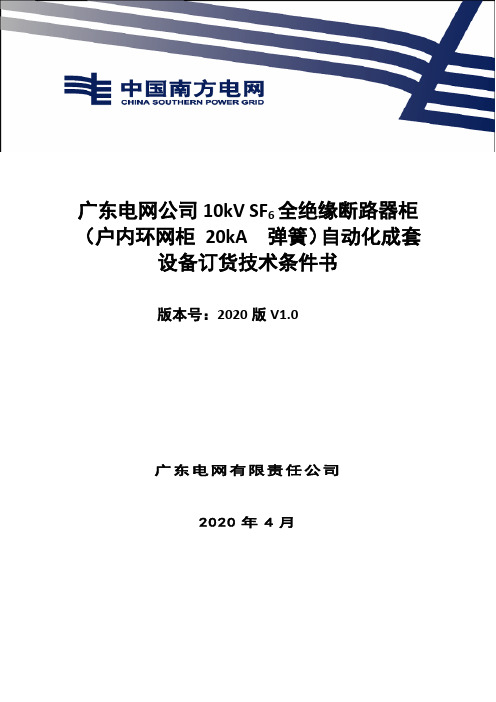

广东电网公司10kV SF6全绝缘断路器柜（户内环网柜20kA 弹簧）自动化成套设备订货技术条件书版本号：2020版V1.0广东电网有限责任公司2020年4月目录1 总则 (1)2 工作范围 (1)3 应遵循的主要标准 (3)4 使用条件 (5)5 一次设备技术要求 (6)6 二次设备技术要求 (16)7 二次安全防护设备技术要求 (33)8 安全可靠性要求 (34)9 试验 (37)10 企业VI标识 (42)11 技术文件要求 (42)12 监造、包装、运输和贮存及质量保证 (43)13 设备技术参数和性能要求响应表 (45)14 主要元器件来源 (52)15 技术差异表 (53)16 设备标准配置表 (53)1总则1.1本技术规范书适用于广东电网公司采购10kV SF6全绝缘断路器柜（户内环网柜20kA 弹簧）自动化成套设备，采用真空灭弧、SF6气体绝缘，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术条件书提出的是最低限度的技术要求。
凡本技术条件书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相关标准的最高技术要求执行。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。
如有异议，不管是多么微小，都应在投标文件中以“技术差异表”为标题的专门章节中加以详细描述。
1.4本技术条件书所使用的标准如遇与投标方所执行的标准不一致时，按技术要求较高的标准执行。
1.5本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本技术条件书未尽事宜，由买、卖双方协商确定。
1.7投标方在投标技术文件中应如实反映投标产品与本技术规范书的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标方违约责任。
10kV开关柜技术协议范本附件1 技术规范1.总则1.1 本规范书适用于10kV中压开关柜。
它包括采购的10kV中压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 卖方如果没有以书面形式对本规范书的条文提出异议，则意味着提出的产品完全符合本规范书的要求。
1.4 合同签订后3个月内，按本规范要求，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，应保证买方不承担有关设备专利的一切责任。
1.6 卖方应提供高质量的设备。
这些设备应是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。
1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本技术规范书所使用的标准如与所执行的标准发生矛盾时，按较严格的标准执行。
1.8 在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
1.9 本技术规范书作为合同的技术附件，与合同正文具有同等法律效力。
1.10 本技术规范书未尽事宜，由买、卖双方协商确定。
4.1. 2 电气设备的环境设计条件4.1.2.1 环境温度最高环境温度 40:C最低环境温度 -5:C日平均温度 25:C4.1.2.2 月平均相对湿度 65%4.1.2.3 海拔高度 ,1000m4.2 工程条件4.2.1 系统概况4.2.1.1 额定电压 12kV4.2.1.2 系统频率 50Hz4.2.1.3 系统中性点接地方式中性点经电阻接地 4.2.1.4 安装地点室内4.3 真空断路器参数及技术要求4.3.1 额定电流进线:2500A 馈线:1250A 4.3.2 起始短路电流值(周期分量，有效值) 31.5kA 4.3.3 额定短路开断次数 30次4.3.4 最大关合电流(峰值) 80kA 4.3.5 动稳定电流(峰值) 80kA 4.3.6 4s热稳定电流(有效值) 31.5kA 4.3.7 额定绝缘水平:1 min 工频耐受电压(有效值): 42kV雷电冲击耐受电压(全波、峰值): 75kV4.3.8 机械寿命: 10000次4.3.9 断路器操作时间合闸时间: ,70ms分闸时间: ,50ms全开断时间: ,60ms电机储能时间:,5ms4.3.10 断路器应具有快速操作循环功能:O-0.3s-CO-15s-CO 4.3.11 真空断路器应符合国标及IEC有关标准。
成套电气合同协议书模板甲方（买方）：_____________________地址：_____________________________联系电话：_________________________法定代表人：________________________职务：_____________________________乙方（卖方）：_____________________地址：_____________________________联系电话：_________________________法定代表人：________________________职务：_____________________________鉴于甲方需购买成套电气设备，乙方愿意提供该设备，甲乙双方本着平等自愿、诚实信用的原则，经友好协商，就成套电气设备购买事宜达成如下协议：第一条合同标的1.1 甲方同意购买，乙方同意出售以下成套电气设备（以下简称“设备”）：- 设备名称：____________________- 型号规格：____________________- 数量：____________________- 单价：____________________- 总价：____________________- 交货地点：____________________- 交货时间：____________________- 质量标准：____________________- 技术参数：____________________- 其他要求：_____________________第二条价格与支付2.1 设备总价为人民币（大写）：______________________元整（￥__________________）。
2.2 甲方应在本合同签订后______个工作日内支付总价的______%作为预付款。
2.3 乙方在收到预付款后，应开始设备的生产和准备。
电气仪表补充合同范本一、补充合同条款1.1 技术标准及要求1.1.2 供方应在设备交付前进行严格的质量检验，确保设备质量符合主合同及本补充合同的要求。
1.2 设备交付及验收1.2.1 供方应按照主合同约定的交货时间及地点，将设备交付给需方。
1.2.2 需方在收到设备后，应在3个工作日内组织验收，验收合格后进行支付。
验收不合格的，需方有权要求供方进行修复或更换，直至验收合格。
1.3 质量保证1.3.1 供方提供的电气仪表设备质保期为自验收合格之日起____年。
质保期内，设备出现非人为损坏的质量问题，供方应负责免费维修或更换。
1.3.2 质保期结束后，供方应提供终身售后服务，服务费用双方协商确定。
1.4 技术培训与支持1.4.1 供方应免费为需方提供设备操作及维护培训，培训时间为____天。
1.4.2 供方应提供设备使用过程中遇到的技术问题解答服务，确保设备正常运行。
1.5 保密条款1.5.1 双方在合同履行过程中所获悉的对方商业秘密、技术秘密等保密信息，应予以严格保密，未经对方书面同意，不得向第三方泄露。
1.5.2 保密期限自本补充合同签订之日起至合同终止或履行完毕之日止。
二、名词解释1. 电气仪表：指用于测量、控制、显示和记录各种电量和非电量的仪表、装置和系统。
2. 技术规格书：指详细描述电气仪表设备的技术参数、性能、结构、安装和使用要求的文件。
3. 质保期：指供方对设备质量承担保证责任的期限。
4. 售后服务：指设备交付后，供方为需方提供的维修、保养、咨询等后续服务。
三、其他约定3.1 本补充合同一式两份，甲乙双方各执一份。
3.2 本补充合同自双方签字（或盖章）之日起生效，有效期为____年。
3.3 本补充合同未尽事宜，可由甲乙双方另行协商，并签订书面补充协议。
甲方（供方）：____________乙方（需方）：____________签订日期：____年__月__日。
广东电网公司佛山供电局配网10kV共箱式SF6环网柜订货技术条件书二00五年六月目录1.范围 (3)2. 应遵循的主要标准 (3)3. 主要技术条件 (3)3.1环境条件 (3)3.2工程条件 (4)3.3 设备的主要参数 (4)3.4 技术要求 (5)3.5 零配件要求 (7)4．监督制造 (7)5．试验 (8)5.1 型式试验项目 (8)5.2 出厂试验项目 (9)5.3 现场验收试验项目 (9)6. 包装、运输 (9)6.1包装 (9)6.2 运输 (10)7.供货范围 (11)8.中标厂商应提供的技术文件 (11)8.1厂商投标时应提供的图纸 (11)8.2 供方交货时应提供的技术文件和图纸 (11)9. 主件选用厂商范围 (12)10. 附表 (12)1. 范围本技术条件适用于佛山供电局10kV配网工程对10kV共箱式SF6环网柜的招标通用订货，是相关设备通用订货合同的技术条款。
2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：DL/T791-2001 《户内交流充气式开关柜选用导则》GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV～40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：Ⅲ级3.1.6安装场所：户内3.2 工程条件3.2.1 系统概况a. 系统额定电压：12kVb. 系统额定频率：50Hzc. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。
关于10kV SF6全绝缘断路器柜自动化成套设备的补充协议为确保禅城局2015年10kV电缆网馈线自动化工程安装、调试工作的顺利开展，我局以省物资招标技术条件书《广东电网公司10kV SF6全绝缘断路器柜（户外开关箱）自动化成套设备订货技术条件书（2015年6月版）》为依据，在硬件配置、保护功能、通信规约等方面明确或补充相关技术要求，中标厂家在执行订货技术条件书过程中一并执行。
一、硬件配置等有关要求1、此次申购10kV SF6全绝缘断路器柜自动化成套设备是包括开关柜、断路器、控制单元（含通信模块）、副柜的单元式开关柜，部分电房需配置PT柜，安装位置为户内安装，均涉及与原运行开关柜拼柜问题。
按照订货技术条件书条款，中标厂家供货设备的相关图纸，应经由建设单位和设计单位确认后，方可进行生产，否则所造成的后果由中标供货厂家承担。
2、开关柜采用SF6气体绝缘，断路器灭弧形式为真空灭弧。
3、订货技术条件书中“表5.1 配置断路器开关主要参数表”中主要技术参数按额定电流为630A相应标准。
4、开关机构引出开关常开常闭辅助接点，形成开关位置的双点遥信，上传主站。
不得采用开关位置辅助接点经重动继电器扩展或转换后上送。
5、控制单元工作电源、电动操作机构（分弹簧和永磁两种）及储能电机电源要求DC 48V，均取自外部直流系统，控制单元自身无需配置后备电源。
6、配置三相CT和独立零序CT，独立采集三相电流和零序电流。
订货技术条件书中“表5.3 电流互感器技术参数表”中变比参数，按三相CT变比600/5，零序CT变比20/1进行配置。
7、开关柜电缆接头至电缆引入处（孔或固定箍）距离为650～800mm，保证所配的电流互感器可分相安装在电缆芯线上。
电缆隔室底板应加装用于固定电缆的支架或夹具。
8、全绝缘开关柜电缆接线端子与出线套管连接处导体有效接触面积≥400mm²（不计螺栓接触面积）。
9、全绝缘环网柜供应商必须一同配置全套肘型或T型电缆终端(含终端安装准备件)，，肘型头需配套三指套。
10、带电指示器应具有验电和二次对相功能，带电指示器应能带电更换，核相孔相对地电压大于48V，指示灯可采用固定式。
11、二次小室内需分别配置控制器电源、储能电源、操作电源的空气开关。
12、交流电流和交流电压回路采用标准试验端子，交流电压输入回路配置空气开关。
所有端子板均有清楚接线编码标示，正负电源之间、分合闸端子与正电源之间均应至少间隔一个空端子，端子排间应有足够的绝缘，电流电压回路端子应能接不小于4mm²的电缆芯线。
二、保护及重合闸要求1、过流保护，按两段进行配置，且均可由用户自行平滑设定。
2、零序保护，用户可根据中性点接地方式等实际情况，自行设定投“跳闸”或“告警”。
3、开关柜二次小室面板设置“远方/就地”选控开关、电动分合闸操作开关。
4、开关柜二次小室操作面板设置手动/电动转换开关。
5、开关柜二次小室操作面板设置保护跳闸出口、重合闸出口、遥控分闸出口、遥控合闸出口硬压板，压板采用普通分立式，开口端应装在上方。
6、开关柜二次小室操作面板设置操作机构储能指示灯（黄色）、开关分位指示灯（绿色），开关合位指示灯（红色）。
7、控制器面板设置的状态指示灯应至少包括：工作电源指示灯、控制器运行指示灯、装置自检（异常告警）指示灯、保护动作指示灯、重合闸动作指示灯、通信状态指示灯，以及控制器信号复归按钮。
三、技术文件1、安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等；2、开关柜一次接线图:包括一次设备型号技术参数，一次方案编号、柜内各种设备的型号规格、开关柜的外形尺寸等；3、开关柜二次接线图；4、控制器技术原理图、接线图；5、产品合格证书，包括开关柜合格证书、主要组部件合格证书；6、产品试验报告，包括开关柜出厂、型式和特殊试验报告、主要组部件试验报告、内部电弧故障试验、温升试验报告等；7、开关柜（含控制器）使用说明书；四、通讯设置要求终端与主站通讯相关通讯设置要求如下：1、通讯中终端为Client，主站为Server，由终端发起TCP链接。
2、移动APN接入点为FSGDPW.GD3、每张SIM卡对应固定的IP为：16.16.A.B (A，B为1~254)。
4、规约中设定通讯终端的地址为：A*256+B。
5、建立TCP链接的通讯端口号为：A*256+B+10000。
6、主站通讯IP地址为：192.168.4.5 ，192.168.4.6。
五、IEC60870-5-101通信规约要求（附参考报文）终端与主站通讯采用101通讯规约，规约规范参见《广东配电网自动化_DLT634.5101-2002规约实施细则-2011-01-14》。
1、链路层、应用层定义链路层传输方式：平衡传输控制域：1个8位位组链路地址：2个8位位组应用层类型标识：1个8位位组可变结构限定词：1个8位位组传送原因：1个8位位组公共地址：2个8位位组信息地址：2个8位位组2、ASDU常用选用类型<3>：= 双点信息（遥信）<9>：= 规一化值（遥测）<13>∶＝测量值，短浮点数（遥测）（必须支持并首先选择）<31>：= CP56Time2a双点信息<46>：= 双点命令（遥控）<100>：= 总召唤命令<103>：= 时钟同步命令<104>：= 测试命令3、信息体地址分配遥信：0001H～1000H 遥测：4001H～4100H遥控：6001H～6200H六、采集信息表定义要求2、遥测信号定义*遥测数值直接将现场一次值以短浮点数上送。
七、遥测死区上送要求为防止终端频繁上送遥测数据，特设定遥测上送死区。
终端装置必须能针对每一个遥测的四区进行独立设置。
遥测上送死区设置为：终端采集遥测量变化大于死区时，终端主动将遥测值上送。
变化值小于死区时，不主动上送，由主站总召时上送。
遥测死区∞，代表该遥测不主动上送，只在主站总召或组召时才上送。
由主站总召时，无论总召时遥测值与前次上送值之差有多少，也应上送开关当前所有遥测的即时值。
“遥测变化量”为即时遥测值与上次送主站的遥测值之差。
*为避免影响调度员正常监视以及调度配网主站日常维护工作，不符合以上规则的厂家及个别设备等，一概不提供通讯条件，一概不允许接入配网主站！八、二次安全防护要求自动化终端接入佛山配网主站须满足《电力监控系统安全防护规定》（国家发展和改革委员会令2014年第14号），及国家能源局制定《电力监控系统安全防护总体方案》的安全防护要求。
自动化终端须安装配电网终端纵向加密模块，配电网终端纵向加密模块应满足下列几方面要求：(1) 采用国产对称密码算法实现主站与终端之间的数据加密通信。
(2) 采用国产非对称密码算法的数字签名机制实现终端与主站的双向接入身份认证。
(3) 采用国密隧道协议实现对下行和上传报文的安全保护，包括加密、完整性校验及抗重放攻击。
(4) 对主站及终端进行统一安全管理。
密钥安全管理具备便于维护、操作和管理的特点，不会因局部安全问题影响整个系统的安全性。
九、远程维护功能要求1、终端厂家提供用于本厂配电终端远程维护与升级的系统软件，用以对本厂配电终端进行远程参数维护和程序升级。
2、在远程维护与升级的过程中，有能核对本厂设备与版本的特征码，保证维护与升级数据的正确性。
不允许与另一厂家或本厂另一版本设备发生误操作。
3、在远程维护与升级的过程中，当出现异常时，能保证终端可以自动自主的恢复到正常运行，并可预备接受再次的远程维护与升级。
4、若是出现网络阻塞或断开时，应在网络恢复正常后续传数据，完成最终的维护与升级。
5、能通过远程维护与升级系统查看配电终端的当前运行软件的版本信息。
6、在使用远程维护功能对配电终端进行维护时，不能影响其他配电终端与主站的正常通信。
7、远程维护和升级系统软件应能够实现对多个终端批量、逐个的可定制的自动维护或升级。
*若有配电设备终端程序升级和软件维护等要求，可由配网主站提供环境，各厂家技术人员需到佛山配网主站实施远程维护。
十、参考报文初始化：RX(2011-03-03,10:31:13.065): 10 c9 01 00 ca 16 //主站请求链路状态TX(2011-03-03,10:31:13.125): 10 0b 01 00 0c 16 //响应链路状态RX(2011-03-03,10:31:13.245): 10 c0 01 00 c1 16 //主站复位远方链路TX(2011-03-03,10:31:13.365): 10 00 01 00 01 16 //肯定确认TX(2011-03-03,10:31:13.425): 10 49 01 00 4a 16 //配电终端请求链路状态RX(2011-03-03,10:31:13.485): 10 8b 01 00 8c 16 //链路状态响应TX(2011-03-03,10:31:13.545): 10 40 01 00 41 16 //配电终端复位远方链路RX(2011-03-03,10:31:13.605): 10 80 01 00 81 16 //肯定确认//初始化结束（配电终端程序重新启动后的第一次初始化时发送，其它条件下不发送）TX(2011-03-03,10:31:13.785): 68 0b 0b 68 73 01 00 46 01 03 01 00 00 00 00 bf 16RX(2011-03-03,10:31:13.845): 10 80 01 00 81 16 //肯定确认对时：RX(2011-03-03,10:15:49.376): 68 11 11 68 d3 01 00 67 01 06 01 00 00 00 e0 c0 0f 0a 83 03 0b 8d 16TX(2011-03-03,10:15:49.496): 10 00 01 00 01 16 //肯定确认TX(2011-03-03,10:15:52.737): 68 11 11 68 73 01 00 67 01 07 01 00 00 00 b1 b7 05 00 05 05 0a 65 16RX(2011-03-03,10:15:52.798): 10 80 01 00 81 16 //肯定确认测试：RX(2011-03-03,09:21:21.047): 10 d2 01 00 d3 16 //心跳测试TX(2011-03-03,09:21:21.170): 10 00 01 00 01 16 //肯定确认故障主动上传：TX(2011-03-03,09:23:44.654): 68 0b 0b 68 53 01 00 01 01 03 01 00 21 00 01 7b 16RX(2011-03-03,09:23:44.714): 10 80 01 00 81 16 //肯定确认TX(2011-03-03,09:23:44.834): 68 12 12 68 73 01 00 1e 01 03 01 00 21 00 01 01 b3 a3 05 00 05 05 1e 16RX(2011-03-03,09:23:44.894): 10 80 01 00 81 16 //肯定确认TX(2011-03-03,09:23:51.614): 68 0b 0b 68 53 01 00 01 01 03 01 00 21 00 00 7b 16RX(2011-03-03,09:23:51.674): 10 80 01 00 81 16 //肯定确认TX(2011-03-03,09:23:51.854): 68 12 12 68 73 01 00 1e 01 03 01 00 21 00 00 00 33 b7 05 00 05 05 b1 16RX(2011-03-03,09:23:51.914): 10 80 01 00 81 16 //肯定确认总召：TX(2015-12-15,11:41:04.092): //召唤命令(激活)68 0b 0b 68 d3 08 27 64 01 06 08 27 00 00 14 b0 16 ENDRX(2015-12-15,11:41:05.862): //肯定确认10 00 08 27 2f 16 ENDRX(2015-12-15,11:41:05.925): //召唤命令(激活确认)68 0b 0b 68 53 08 27 64 01 07 08 27 00 00 14 31 16 ENDTX(2015-12-15,11:41:05.987): //肯定确认10 80 08 27 af 16 ENDRX(2015-12-15,11:41:07.753): //双点信息(响应站总召唤)68 1e 1e 68 73 08 27 03 94 14 08 27 01 00 01 02 01 01 01 01 80 80 01 01 80 80 80 80 80 02 80 80 80 80 08 16 ENDTX(2015-12-15,11:41:07.816): //肯定确认10 80 08 27 af 16 ENDRX(2015-12-15,11:41:09.907): //遥测信息(响应站总召唤68 6e 6e 68 53 08 27 0d 94 14 08 27 01 40 36 e1 2b 41 00 df e5 2a 41 00 00 00 00 00 80 e1 7a 64 42 00 c2 f5 58 42 00 7b 14 56 42 00 cc cc 4c 3e 00 00 00 00 00 00 00 00 00 00 80 00 00 00 00 00 00 00 00 00 80 7b 14 48 42 00 66 39 69 43 00 ac 4c 93 c4 00 15 ae 47 3e 00 cd cc da 41 00 9a 99 99 3f 00 00 00 00 00 80 00 00 00 00 80 00 00 00 00 80 ae 16 ENDTX(2015-12-15,11:41:09.970): //肯定确认10 80 08 27 af 16 ENDRX(2015-12-15,11:41:11.240): //召唤命令(激活终止)68 0b 0b 68 73 08 27 64 01 0a 08 27 00 00 14 54 16 ENDTX(2015-12-15,11:41:11.302): //肯定确认10 80 08 27 af 16 END重发：//配电终端发送的数据（故障、响应）没有得到主站确认时，每隔10秒重发一次，连续重发3次后停止重发，并置链路为断开状态。
