二维核磁共振谱(精简2)共64页文档

二维核磁共振谱(精简2)共64页文档
等高线图 Contour plot
截面图 Section
投影图 Projection
12.08.2021
11
堆积图
把堆积图用平行于F1和F2域的平面进行平 切后所得。
等高线图
等高线图中最中心的圆圈表 示峰的位置，圆圈的数目表 示峰的强度。
12.08.2021
12
12.08.2021
等高线图
➢ 一般反应3J耦合关系，远程耦合较弱， 不产生交叉峰。当3J较小时（如两面角 接近90o）也可能无交叉峰。
12.08.2021
24
1
1
23 56
234
56 7
7 4
3H
1H 4
5
6
7
12.08.2021
2 H C=C-O-CH2-CH2-CH2-CH3
25
Problem 1. The schematic 1H
COSY spectrum of 2hexanone is given below.
31
45
6
Using the COSY spectrum,
assign the 1H NMR
resonances of 2-hexanone, i.e.
establish which resonance
belongs to which specific H
对角峰或 自相关峰
12.08.2021
对角峰或 自相关峰
交叉峰或 相关峰
23
同核位移相关谱
1. 1H-1H COSY 简化多重峰，直观地给出耦合关系。
➢ 最常用的位移相关谱。 1H-1H COSY实验相当于做一系列连
续选择性去耦实验去求得耦合关系，用 以确定质子之间的连接顺序。

核磁共振二维谱

核磁共振二维谱

二、二维NMR的分类
2D－NMR可以分为三大类： 1、2D-J分解谱：（1）同核二维J分解谱 （2）异核二维J分解谱 2、2D-化学位移相关谱 ： 同核化学位移相关谱（1H-1HCOSY) 异核化学位移相关谱 (1H-13CCOSY) 异核远程相关谱 (nJCH correlations等同于 HMBC谱 ) 3、 多量子跃迁 谱: HSQC 谱 (1H捡出的，异核单量子相干谱） HMQC谱 (1H捡出的，异核多量子相干谱） HMBC谱 (1H捡出的，异核多键相关谱）
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0.53
ppm
9-β-D-阿糖鸟嘌呤( Ara-G) 的HMQC谱
9-β-D-阿糖鸟嘌呤( Ara-G) 的 HMBC谱
9-β-D-阿糖鸟嘌呤( Ara-G) 的13C-NMR图谱归属
OH
1 5 7 .1 9
H2O
9-β-D-阿糖鸟嘌呤( Ara-G) 的1H-NMR
3
DMSO
2 1 0
7.759 6.470 6.013 6.002 5.626 5.612 5.508 5.498 5.082 5.069 5.055 4.064 4.054 4.042 4.028 4.016 4.005 3.752 3.741 3.730 3.720 3.669 3.656 3.640 3.627 3.615 3.602 3.588 3.573 3.560 3.352 2.503 -0.001
9-β-D-阿糖鸟嘌呤( Ara-G) 的结构

二维核磁共振

二维核磁共振

（2）异核碳、氢二维J分解谱
• 异核二维J分解谱是指被测定的核的化学位移为一维，该 种核与另一种核之间偶合的多重峰裂分为另一维的分解谱。 • 异核13C，1H 2D J分解核磁共振谱的F2轴为13C化学位移， F1轴为质子与13C的偶合。由于使用的脉冲序列不同，可 以得到几种图谱。 • 应用最多的为门控去偶13C，1H J分解2D NMR。 • 此时F2轴为13C的化学位移。F1轴为JCH偶合的多重峰，裂 距为1/2JCH。 • 出峰情况是季碳为单峰，CH为二重峰，CH2为三重峰， CH3为四重峰。 • 图5-14为反式丙烯酸乙酯的1H、13C异核二维J分解谱，碳 化学位移及碳上的质子与其的偶合皆可看清，由此还可判 断碳上质子个数。
• 因为样品薄荷醇分子中的C3与羟基相连，化学位移最大， 容易识别，故可以将C3作为解析的切入口。
5.6.4 异核碳氢化学位移相关谱
• 异核化学位移相关谱： • 碳氢相关谱（13C-1H COSY谱）。 • 远程碳氢化学位移相关谱（long-range 13C-1H COSY谱 ）。 • 异核接力相干转移谱（13C-1H RELAY谱又叫异核 RCT谱）。 • 用的最多的还是13C-1H COSY谱，它把分子中的一 键偶合的13C和1H的信号相关联，为结构解析提供 了基本数据。
2.远程13C-1H 化学位移相关谱
• long-range 13C-1H COSY谱可以获得包括季碳在内的一键以上 的远程C-H偶合的信息，建立起C-C间的关联，确定分子骨架。 • 这种远程偶合甚至可以越过氧、氮或其它原子的官能团将碳 与相隔两三个键的氢相关联，如－CO－O－CH中的H 与羰 基碳，C－NH2中的C与H相关。 • F1轴仍为H化学位移，F2轴为C的化学位移。无对角峰，交叉 峰除出现nJCH远程相关峰外，也会出现强的1JCH相关峰，因此 能得到季碳的信息。 • 解析时要与13C-1H COSY谱对照，以便扣除13C-1H COSY谱有 的1JCH相关峰，得到远程nJCH偶合的信息。 • 与2D 双量子谱相比，它样品用量少，时间短，灵敏度高。

二维 nmr 谱 c-h 相关

二维 nmr 谱 c-h 相关

二维NMR是一种通过观察分子中核磁共振现象来分析化合物结构和性质的方法，而C-H相关谱则是其中的重要分支。

通过这种谱图，我们可以更加深入地了解分子内部C-H键之间的相互关系，这对于有机化学和药物研发领域具有极大的意义。

让我们来谈谈二维NMR的基本原理。

二维NMR技术是在传统一维NMR的基础上发展起来的，它利用了两个核磁共振频率之间的耦合效应，能够在频谱上呈现出更为复杂的信息。

在C-H相关谱中，我们通过观察氢核和碳核之间的相互耦合效应，可以清晰地看到不同C-H键之间的联系，这为分析复杂的有机分子结构提供了极大的帮助。

在二维NMR谱图中，我们可以看到各种不同的交叉峰和相关峰，它们代表了不同C-H键之间的关联关系。

通过分析这些峰的位置、强度和形状，我们可以推断出分子内部的空间构型和连接方式，从而揭示分子的结构和构象信息。

这对于有机化学家来说是非常宝贵的信息，可以帮助他们解决很多结构和构象上的难题。

除了结构信息外，C-H相关谱还能提供有关分子动力学和反应机理的重要线索。

通过观察峰的变化和演化规律，我们可以了解分子内部的运动和动态过程，甚至可以揭示出化学反应中的中间态和过渡态。

这对于研究催化剂设计、反应动力学和机理研究具有非常大的意义。

二维NMR谱C-H相关技术是一种非常强大的工具，它为有机化学和药物研发领域提供了丰富的结构和反应信息。

通过深入研究和应用这一技术，我们可以更加全面、深入地了解分子的性质和行为，为新药发现和有机合成提供更为可靠的手段和方法。

结语通过对二维NMR谱C-H相关技术的讨论，我个人深深地感受到了这一技术的重要性和价值。

它不仅拓宽了我们对分子结构和反应的认识，更为有机化学和药物研发领域提供了非常实用和强大的工具。

我相信，在未来的研究和应用中，这一技术一定会发挥出更加广泛和深远的影响。

二维NMR谱C-H相关技术在化学领域中扮演着不可或缺的角色。

它的应用不仅在有机结构的确认中起到了至关重要的作用，同时也为药物研发和医学领域提供了强大的支持。

二维核磁谱解析方法

二维核磁谱解析方法

二维核磁共振二维傅立叶变换核磁共振（2D-FT-NMR）是八十年代发展起来的核磁共振新技术。

二维谱是将NMR提供的信息，如化学位移和偶合常数，氢化学位移和碳化学位移等在二维平面上展开绘制成的图谱。

二维谱可分为同核化学位移相关谱和异核化学位移相关谱前者如1H-1H COSY谱，13C-13C COSY谱，后者则为各种13C-1H COSY谱等。

一、1H-1H COSY谱氢-氢相关谱（1H-1H COSY谱）是二维谱中最常用的。

在氢-氢相关谱上的横轴和纵轴均设定成为氢的化学位移，两个坐标轴上则画有通常的一维谱。

（1）对角峰与相关峰下面是乙酸乙酯的1H-1H COSY谱•在相关谱中，位于对角线的峰叫做对角峰如图中信号3•因相邻两原子间或有远程偶合关系的原子间的偶合而引起的，出现在对角线两侧对称的位置上的峰叫做相关峰。

如图中a和a’（2）偶合关系的确定偶合关系的确定有四种方式：▪A方式：从信号2向下引一条垂线和相关峰a相遇，再从a向左划一水平线和信号1相遇，则可确定信号1和2之间存在着偶合关系。

▪B方式：先从信号2向下划一垂线和a相遇，再从a向右划一水平线至对角峰[1]，再由[1]向上引一垂线至信号1，即可确定偶合关系。

▪C方式：按照与B方式相反方向进行。

▪D方式：从1H-1H COSY谱的高磁场侧解析时，除C方式外，也常常采用D 方式。

即从1向下引一条垂线，通过对角峰[1]至a’，再从a’向左划一条水平线，即和1的偶合对象（2）的对角峰[2]相遇，从[2]向上划一垂线至信号2即可确定。

应用1H-1H COSY谱解析化合物的结构就是基于分子中相互偶合的氢之间在谱中会出现相关峰，出现相关峰的质子之间可以是间隔3个键的邻偶，也可以是间隔4个键以上的远程偶合，特别是偶合常数较小的远程偶合，在一维氢谱中有时很难观察到，因而成为1H-1H COSY谱的一个优势。

N H HO O COOH12345678H8H7H5H3在该化合物的二维1H-1H COSY谱中，H-7和H-8的相关峰最强，H-5和H-7的相关峰强度次之，H-5和H-8的相关峰最弱，这也说明两个质子之间的偶合常数越大，相关峰越强，两个原子之间的偶合常数越小，相关峰越弱，这也是1H-1H COSY谱的普通规律。

NMR基本操作规程

NMR基本操作规程

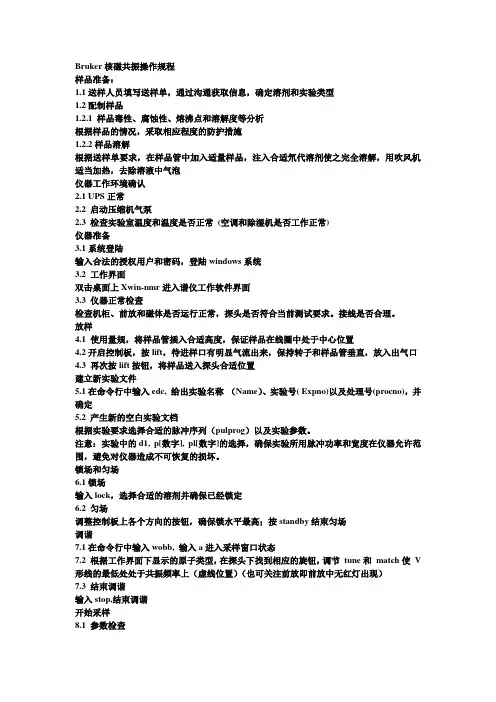

Bruker核磁共振操作规程样品准备：1.1送样人员填写送样单，通过沟通获取信息，确定溶剂和实验类型1.2配制样品1.2.1 样品毒性、腐蚀性、熔沸点和溶解度等分析根据样品的情况，采取相应程度的防护措施1.2.2样品溶解根据送样单要求，在样品管中加入适量样品，注入合适氘代溶剂使之完全溶解，用吹风机适当加热，去除溶液中气泡仪器工作环境确认2.1 UPS正常2.2 启动压缩机气泵2.3 检查实验室温度和温度是否正常(空调和除湿机是否工作正常)仪器准备3.1系统登陆输入合法的授权用户和密码，登陆windows系统3.2 工作界面双击桌面上Xwin-nmr进入谱仪工作软件界面3.3 仪器正常检查检查机柜、前放和磁体是否运行正常，探头是否符合当前测试要求。
