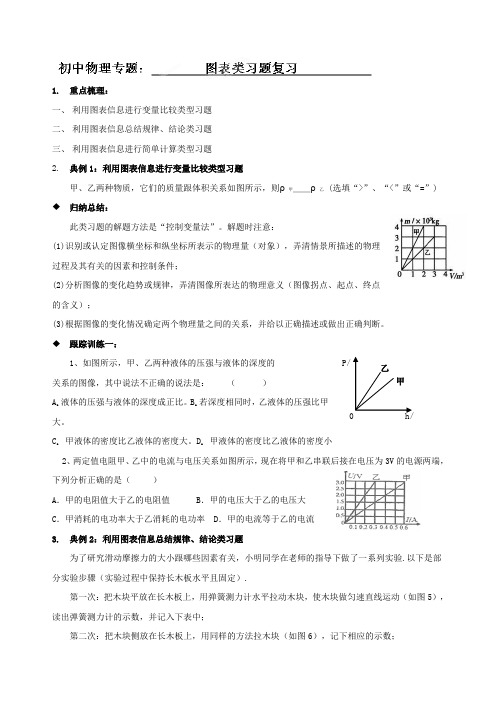

1. 重点梳理：一、 利用图表信息进行变量比较类型习题 二、 利用图表信息总结规律、结论类习题 三、 利用图表信息进行简单计算类型习题 2. 典例1：利用图表信息进行变量比较类型习题甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙 (选填“>”、“<”或“=”) ◆ 归纳总结：此类习题的解题方法是“控制变量法”。
解题时注意：(1)识别或认定图像横坐标和纵坐标所表示的物理量（对象），弄清情景所描述的物理过程及其有关的因素和控制条件；(2)分析图像的变化趋势或规律，弄清图像所表达的物理意义（图像拐点、起点、终点的含义）；(3)根据图像的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断。
◆ 跟踪训练一：1、如图所示，甲、乙两种液体的压强与液体的深度的 关系的图像，其中说法不正确的说法是： （ ）A .液体的压强与液体的深度成正比。
B .若深度相同时，乙液体的压强比甲大。
C . 甲液体的密度比乙液体的密度大。
D . 甲液体的密度比乙液体的密度小2、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V 的电源两端，下列分析正确的是（ ）A ．甲的电阻值大于乙的电阻值B ．甲的电压大于乙的电压大C ．甲消耗的电功率大于乙消耗的电功率D ．甲的电流等于乙的电流 3. 典例2：利用图表信息总结规律、结论类习题为了研究滑动摩擦力的大小跟哪些因素有关，小明同学在老师的指导下做了一系列实验.以下是部分实验步骤（实验过程中保持长木板水平且固定）.第一次：把木块平放在长木板上，用弹簧测力计水平拉动木块，使木块做匀速直线运动（如图5），读出弹簧测力计的示数，并记入下表中；第二次：把木块侧放在长木板上，用同样的方法拉木块（如图6），记下相应的示数；第三次：把两块相同木块叠在一起平放在长木板上，再用同样的方法拉木块（如图7），记下相应的示数.（1）请你帮助小明填全表格内的数据；（2）比较________两次实验数据，可以发现滑动摩擦力的大小与接触面积的大小无关；（3）比较1、3两次实验数据，可以初步得出的结论是：____________________________.◆归纳总结：此类习题主要是考查学生的探究、归纳及逻辑思维能力。

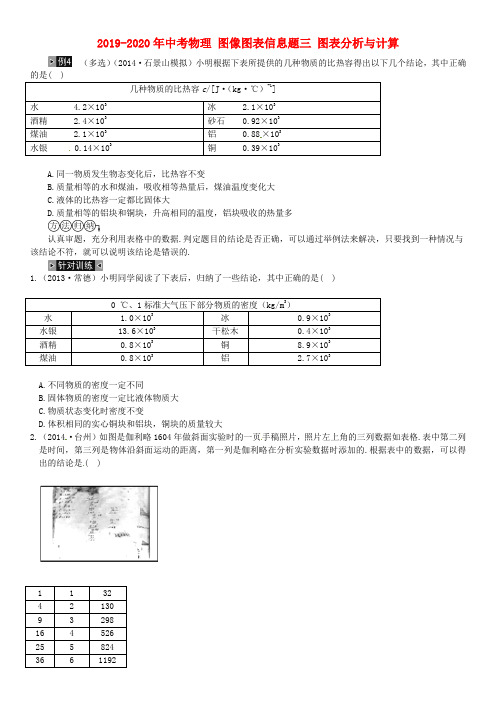

2019-2020年中考物理图像图表信息题三图表分析与计算（多选）（2014·石景山模拟）小明根据下表所提供的几种物质的比热容得出以下几个结论，其中正确的是( )0.880.14A.同一物质发生物态变化后，比热容不变B.质量相等的水和煤油，吸收相等热量后，煤油温度变化大C.液体的比热容一定都比固体大D.质量相等的铝块和铜块，升高相同的温度，铝块吸收的热量多认真审题，充分利用表格中的数据.判定题目的结论是否正确，可以通过举例法来解决，只要找到一种情况与该结论不符，就可以说明该结论是错误的.1.（2013·常德）小明同学阅读了下表后，归纳了一些结论，其中正确的是( )A.不同物质的密度一定不同B.固体物质的密度一定比液体物质大C.物质状态变化时密度不变D.体积相同的实心铜块和铝块，铜块的质量较大2.（2014·台州）如图是伽利略1604年做斜面实验时的一页手稿照片，照片左上角的三列数据如表格.表中第二列是时间，第三列是物体沿斜面运动的距离，第一列是伽利略在分析实验数据时添加的.根据表中的数据，可以得出的结论是( )64A.物体具有惯性B.物体做匀速直线运动C.物体运动的距离与时间的平方成正比D.物体运动距离的增加量与时间成正比3.（多选）（2013·青岛）根据下表提供的“一些物质的密度”判断，下列说法错误的是( )A.充满氧气的气球可以飘在空中B.将体积相等的铁块和铜块匀速提高相同的高度，拉力所做的功相同C.将一个铁圆柱体分别放入水和酒精中，所受浮力与浸入液体深度的关系可用图像表示，其中图线a表示在酒精中的情况D.将质量不等的两个铜块，做成横截面积相等的铜丝，质量大的铜块做成的铜丝电阻大4.（2014·泰安）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路.观察电能表，发现在1 min内电能表转盘转动15圈.电能表的部分技术参数如表所示，该电热杯的电功率是( )A.300 WB.30 WC.150 WD.200 W5.（2014·枣庄）学习了温度计的知识以后，小明要在家里自制一支温度计能够测量水的沸点，他应选用表中的液体_________做测温物质.他自制的温度计如图所示，在标准大气压下，把温度计先后放入冰水混合物和沸水中，分别标出温度计中液柱达到的位置A和B.他又将自制的该温度计放在刻度尺旁，此时温度计显示的温度是_________.357℃在实验室里，三个实验小组测量出水沸腾时的温度分别是98 ℃、95 ℃、103 ℃，有同学猜想导致这种现象的原因是各小组的温度计有偏差，请你设计一个简单的方法验证这个猜想_____________________.6.（2014·福州）如图所示是家庭电子式电能表的表盘，其示数是________kW/h.表盘上标有“3 200 imp/kW/h”表示每消耗1 kW/h的电能，指示灯闪烁3 200次.若家庭电路中只有一台电热水器在工作该电能表的指示灯在4 min 内闪烁320次.则该热水器的实际功率是_________.7.（2014·鹤壁一模）中央气象台每天都会发布全国主要城市的天气预报.下表列出的是2012年6月4日沿海城市上海和内地城市西安的气温情况，请根据两座城市气温变化情况判断城市名称，乙是________，你做出如此判断8.（2014·台州）智能手机耗电量大，移动充电宝应运而生.移动充电宝就是一个可充电的锂聚合物电池.某品牌移动充电宝部分相关参数如表格.该充电宝的输出功率为_____瓦.表中有明显不符合科学规范之处，请加以改正：__________________________________.题型之三图表分析与计算例4 BD针对训练1.D2.C3.ABC4.A5.水银25 ℃将三组同学所用的三支温度计一齐放进同一杯沸腾的水中（继续加热），观察三支温度计的读数是否一致6.318.6 1 500 W 7.西安内陆城市昼夜温差大8. 4 将重量改为质量。

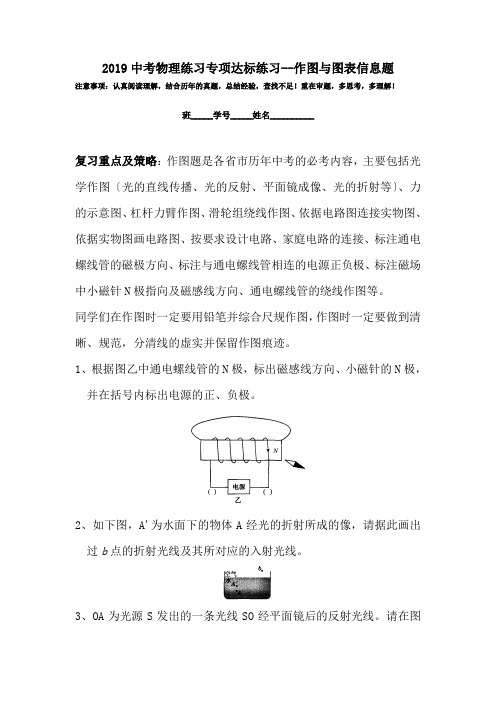

2019中考物理练习专项达标练习--作图与图表信息题注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！班_____学号_____姓名__________复习重点及策略：作图题是各省市历年中考的必考内容，主要包括光学作图〔光的直线传播、光的反射、平面镜成像、光的折射等〕、力的示意图、杠杆力臂作图、滑轮组绕线作图、依据电路图连接实物图、依据实物图画电路图、按要求设计电路、家庭电路的连接、标注通电螺线管的磁极方向、标注与通电螺线管相连的电源正负极、标注磁场中小磁针N极指向及磁感线方向、通电螺线管的绕线作图等。
同学们在作图时一定要用铅笔并综合尺规作图，作图时一定要做到清晰、规范，分清线的虚实并保留作图痕迹。
1、根据图乙中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
2、如下图，A'为水面下的物体A经光的折射所成的像，请据此画出过b点的折射光线及其所对应的入射光线。
3、OA为光源S发出的一条光线SO经平面镜后的反射光线。
请在图中画出平面镜的位置，并标出入射角i和反射角r。
4、如下图中F为凸透镜L的焦点，OO'为凸透镜主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO'相交45°角。
请画出经凸透镜折射后和经平面镜反射后的完整光路。
5、如下图为一杠杆，杠杆两端分别用细绳悬挂质量不等的A，B两物体，此时杠杆静止，请分别在A，B两物体的重心上画出重力示意图。
6、在探究“摩擦力的大小与哪些因素有关”的实验中，用弹簧测力汁拉动木块在水平桌面上匀速向右运动，如右图所示。
请画出木块在运动过程中所受力的示意图。
7、如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O'是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
8、如下图，为自行车脚踏板的示意图，作用在脚踏板上的力为F。
专题三坐标图像信息题物理图像题在初中物理学当中被广泛使用。
运动力学、热力学、电学等众多章节里都大量使用了图像解析法。
图像解析法可以用来分析路程、速度与时间的关系、可以被用来分析物质温度随时间变化的关系、可以被用来分析电压、电流、电阻的伏安特性关系……正是因为图像在初中物理当中被广泛的运用，所以图像解析法成为了解决物理问题的一种主要的解析方法。
分析近些年来各地的中考物理试题，不难看出，图像解析法作用越来越大。
运用了图像的物理试题不仅可以考查学生的逻辑思维能力，而且可以考查学生分析问题、提取信息的能力。
下面通过一些实际的物理试题，对图像当中的坐标问题进行分析，希望对学生学习物理期到启发的作用。
一、热学图像1. （2018永州）我国正处于经济建设的高速发展期，在城市道路建设中，修建“草砂路”，使道路更平整，“草砂路”含有一种非晶体物质——沥青，下列能反映沥青凝固特点的图像是（ ）2. （2019自贡）如图所示为甲、乙两种物质温度T随加热时间t变化的图像，下列说法正确的是（ ）第2题图A. 甲物质是晶体，乙物质是非晶体B. 甲物质的熔点为210 ℃C. 乙物质在BC段时处于固液共存状态D. 乙物质在BC段温度不变，不吸热3. （2019淄博）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像．下列说法错误的是（ ）第3题图A. 加热过程中，水含有的热量增加B. 沸腾过程中，水吸收热量，温度不变C. 烧杯上方带孔的纸板，可以减少热量散失D. 水的沸点是98 ℃，此时大气压低于标准大气压4. （2018天水）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量的损失），如图是A和B的温度随加热时间变化的图像．下列说法正确的是（ ）第4题图A. A的比热容与B的比热容之比为2∶1B. A的比热容与B的比热容之比为2∶3C. 都加热t1时间，B吸收热量比A吸收热量多D. A和B升高相同的温度，B吸收热量较多二、力学图像1. （2016福州）将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，图中的图像能粗略描述这个过程中浮力随时间变化关系的是（ ）2. （2019乐山）如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（ ）第2题图A. 在0～20 s时间内的速度比在30～40 s时间内的速度大B. 在整个40 s时间内都做匀速直线运动C. 在整个40 s时间内的平均速度为2 m/sD. 在20～30 s内物体的速度为40 m/s3. （2019扬州）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m 及液体的体积V，得到几组数据并绘出如图所示的m－V图像，下列说法正确的是（ ）第3题图A. 量杯质量为40 gB. 40 cm3的该液体质量为40 gC. 该液体密度为1.25 g/cm3D. 该液体密度为2 g/cm34. （2019随州）一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图像如图乙所示．以下说法正确的是（ ）第4题图A. 在第一个2 s内木箱所受摩擦力为2 NB. 在第二个2 s内木箱所受摩擦力为3 NC. 在第一个2 s内推力F对木箱所做的功为2 JD. 在第三个2 s内推力F对木箱做功的功率为8 W5. （2019河池）如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，下列说法正确的是（ ）第5题图A. 圆柱体的高是5 cmB. 圆柱体受到的重力是6 NC. 圆柱体受到的最大浮力是4 ND. 圆柱体的密度是1.5 g/cm3三、电学图像1. （2019衡阳改编）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图像是（ ）2. （2019呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是（ ）第2题图A. 用电器甲电阻不变，大小为0.1 ΩB. 用电器乙电阻随着电流增大而变大，最大值为10 ΩC. 如果把这两个用电器串联接在6 V的电源上，干路中的电流是0.43 AD. 如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A3. （2019淄博）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用．图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R T是PTC电阻，阻值随温度变化的图像如图乙所示．闭合开关S，当温度从20 ℃升高到60 ℃的过程中（ ）第3题图A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻R0消耗的功率先变小后变大4. （2019贺州）如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为1.6 W 时，下列说法正确的是（ ）第4题图A. 电流表的示数为0.5 AB. 灯泡L的电阻为12 ΩC. 1 min内电路产生的热量为270 JD. 滑动变阻器接入电路中的电阻为12.5 Ω5. （2019天水）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是（ ）第5题图A. R1的阻值是20 ΩB. 当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC. 电源电压是16 VD. 该电路的最大电功率为7.2 W6. （2019西宁）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器的滑片P使阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是（ ）第6题图B. 滑动变阻器的阻值变化范围为0～10 ΩC. 滑动变阻器阻值最大时，通电10 s，R1产生的热量为8 JD. 滑动变阻器滑片在中点时，电路的总功率为1.8 W7. （2019荆门）在如图甲所示电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识．滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时其电功率相同，则以下说法中正确的有（ ）第7题图①定值电阻R2＝4 Ω ②电源的电压为6 V ③电压表的最大示数为4.5 V④滑动变阻器的最大电功率为2.25 WA. ①②③B. ②③④C. ①②④D. ①③④8. 在公园有一种测量瞬间打击力的游戏机，其原理如图甲所示．游人手戴拳击手套，击打A装置，A通过压杆与压力传感器接触，电压表的示数可反映出打击力的大小．已知电阻R0＝120 Ω，压力传感器的电阻值随所受压力变化的图像如图乙所示．若在某次游戏过程中，游人用2 000 N的力击中装置A，此时电压表的示数为1.5 V．设电源电压恒定不变，则下列说法不正确的是（ ）第8题图A．游人打击力越大，电压表示数越大B．当装置A不受打击力时，电压表的示数是1 VD．当装置A不受打击力时，R的电功率是0.05 W9. （2019盘锦）甲灯标有“6 V 3 W”，乙灯的额定电压是3 V．甲乙两灯的“U－I关系”如图所示．乙灯的额定功率是________W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______ V．两灯并联使用，电路最大电流是________ A.第9题图10. （2019枣庄）在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω 1 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω.第10题图四、综合图像判断1. （2019江西）处理物理实验数据时，经常选用坐标纸建立坐标系．如图所示，所建立的坐标系符合物理要求的是（ ）2. 如图所示，图中阴影部分的面积描述相应物理量不正确的是（ ）3. （2019呼和浩特）下列说法正确的是（ ）第3题图A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用A图表示B. 水平面上静止的质量均匀，形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用B图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用C图表示D. 流体产生的压强，其压强与流速变化的关系可以用D图表示4. （2018嘉兴）图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图像中获得的结论错误的是（ ）5. （2015黔南州）下列物理图像中，反映物理量之间关系正确的是（ ）参考答案及解析一、热学图像1. D 【解析】沥青是非晶体，在熔化（或凝固）过程中没有固定的熔点（或凝固点），所以在沥青凝固过程中，温度随着时间一直减小，故选D.2. C 【解析】甲物质是非晶体，乙物质是晶体，A错误；甲物质没有熔点，B错误；乙物质在BC段处于固液共存态，继续吸热但温度保持不变，C正确，D错误．故选C.3. A 【解析】加热过程中，水吸收热量内能增加，热量不能说“含有”，A错误；沸腾过程中，水吸收热量，温度保持不变，内能增大，B正确；烧杯上方带孔的纸板可以减少热量损失，缩短实验时间，C正确；沸点随气压的升高而升高，水的沸点是98 ℃，则此时外界大气压低于1标准大气压，D正确．故选A.4. A 【解析】用相同的电加热器对质量相同的A、B两种液体加热相同的时间t1，两种液体吸收的热量相同，温度的变化量为Δt A＝20 ℃，Δt B＝40 ℃，由公式c＝QmΔt可得，c A：c B＝2∶1，A正确，B、C错误；A、B液体升高相同的温度，A液体用时较长，故A液体吸收的热量多，D错误．故选A.二、力学图像1. C2. C 【解析】由图像可知，在0～20 s时间内与在30～40 s时间内通过的路程相等，但在30～40 s内用的时间短，速度大，A错误；在20～30 s内物体处于静止状态，速度是0，B、D错误；在整个40 s时间内的平均速度v＝st＝80 m40 s＝ 2 m/s，C正确．故选C.3. B 【解析】体积从20 cm 3到80 cm 3，增加的液体的体积为80 cm 3－20 cm 3＝60 cm 3，增加的液体的质量为100 g －40 g ＝60 g ，所以液体的密度为ρ液＝m V ＝60 g60 cm 3＝1.0 g/cm 3，C 、D 错误；20 cm 3液体的质量为m 1＝ρ液V 1＝1.0 g/cm 3×20 cm 3＝20 g ，量杯的质量是m 杯＝m ′－m 1＝40 g －20 g ＝20 g ，A 错误；40 cm 3液体的质量为m 2＝ρ液V 2＝1.0 g/cm 3×40 cm 3＝40 g ．B 正确，故选B.4. D5. C 【图像信息解读】【解析】由图像信息解读可知，圆柱体上升2 cm ～5 cm ，圆柱体逐渐露出水面，则圆柱体的高度h ＝5 cm －2 cm ＝3 cm ，A 错误；当圆柱体完全露出水面后，弹簧测力计的示数等于重力，即F ＝G ＝10 N ，B 错误；当圆柱体完全浸没在水中时受到的浮力最大F 浮＝G －F ＝10 N －6 N ＝4 N ，C 正确；根据阿基米德原理F浮＝ρ液gV 排，可得圆柱体的体积V ＝V 排＝F ρ水g ＝4 N1.0×103 kg/m 3×10 N/kg ＝4×10－4 m 3，圆柱体的质量m ＝G g ＝10 N 10 N/kg ＝1 kg ，圆柱体的密度ρ＝m V ＝ 1 kg 4×10－4 m 3＝2.5×103 kg/m 3＝2.5 g/cm 3，D 错误．故选C.三、电学图像1. A 2. D 【解析】由图可知，用电器甲的电阻等于其两端的电压与通过它的电流的比值，大小为R ＝U I ＝1 V 0.1 A＝10 Ω，A 错误；电流为0.05 A 时，乙的阻值为30 Ω；电流为0.1 A 时，乙的阻值为25 Ω；电流为0.5 A 时，乙的阻值为10 Ω，可知乙的阻值随电流的增大而减小，最小值为10 Ω，B 错误；若将它们串联在6 V 的电源上，通过它们的电流相等，因乙的阻值不确定，所以电路中电流值不定，C 错误；若把它们并联在4 V 的电源上，通过甲、乙的电流分别为0.4 A和0.25 A，干路电流为0.4 A＋0.25 A＝0.65 A，D正确．故选D.3. C 【解析】温度从20 ℃升高到60 ℃的过程中R T的电阻先变小后变大，由于电流表示数I＝U电源R0＋R T，所以电流表示数先变大后变小，A错误；电压表测PTC电阻R T两端的电压，则示数先变小后变大，B错误；电压表与电流表示数的比值为R T的电阻值，先变小后变大，C正确；R0消耗的功率P＝I2R0，由于电流先变大后变小，则功率先变大后变小，D错误．故选C.4. D 【解析】根据图乙可知，当灯泡的功率为1.6 W，通过灯泡的电流为0.4 A，灯泡两端的电压为4 V，则电流表的示数为0.4 A，灯泡的电阻为R L＝U LI＝4 V0.4 A＝10 Ω，1 min电路产生的热量和消耗的电能相同，即：W＝UIt＝9 V×0.4 A×60 s＝216 J，滑动变阻器接入电路中的电阻为：R＝U RI＝9 V－4 V0.4 A＝12.5 Ω，故选D.5. A 【解析】由图可知，当滑片P位于A端时，R1单独接入电路，此时电路中的电流最大，为0.9 A，则电源电压为U＝I A R1＝0.9 A×R1①，当P在B端时，R1与R2串联，电压表测R2两端电压14 V，此时电路中电流最小，为0.2 A，则电源电压为U＝I B R1＋U2＝0.2 A×R1＋14 V ②，联立解得R1＝20 Ω，U＝18 V，A正确，C错误；当电流的示数为0.4 A时，电路中的总电阻为R＝UI＝18 V0.4 A＝45 Ω，则R2接入的电阻为R2＝R－R1＝45 Ω－20 Ω＝25 Ω，B错误；根据P＝UI可知，当I max＝0.9 A时，电路中电功率最大，最大电功率为P max＝UI max＝18 V×0.9 A ＝16.2 W，D错误．故选A.6. D 【解析】当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由U－I关系图像可知，此时电路中的电流I＝0.2 A，电阻R1的电压U1＝2 V，滑动变阻器两端的电压U2＝4 V；串联电路总电压等于各用电器两端电压之和，电源电压为U＝U1＋U2＝2 V＋4 V＝6 V，A错误；根据欧姆定律可得，定值电阻R1的阻值R1＝U1I1＝6 V0.6 A＝10 Ω，滑动变阻器阻值最大时，通电10 s，R1产生热量Q＝I2R1t＝（0.2 A）2×10 Ω×10 s＝4 J．C错误；滑动变阻器的阻值最大为R2＝U2I＝4 V0.2 A＝20 Ω，B错误；串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数I′＝UR1＋R22＝6 V10 Ω＋20 Ω2＝0.3 A，电路消耗的功率P＝UI′＝6V×0.3 A＝1.8 W，D正确．故选D.7. C 【解析】由滑动变阻器的电功率与其电阻的变化关系图像可知，当滑动变阻器的阻值为2 Ω时，其消耗的电功率为2 W，故滑动变阻器两端的电压和电路中的电流：U1＝P1R1＝2 W×2 Ω＝2 V，I1＝P1R1＝2 W2 Ω＝1 A，当滑动变阻器的阻值为8 Ω时，其消耗的电功率也为2 W，故滑动变阻器两端的电压和电路中的电流：U1′＝P1′R′1＝ 2 W×8 Ω＝4 V，I1′＝P′1R′1＝2 W8 Ω＝0.5 A，且电源电压恒定，故有：U＝1 A·R2＋2 V①，U＝0.5 A·R2＋4 V②，由①②式联立解得：R2＝4 Ω，U＝6 V, 故①②结论正确；由于R1与R2串联在电路中，电压表测量滑动变阻器两端的电压，故当滑动变阻器阻值为最大值8 Ω时，电压表示数也最大，大小为4 V，故③错误；当R1＝R2＝4 Ω时，滑动变阻器上消耗的电功率最大，此时电路中的电流为I＝U R1＋R2＝6 V4 Ω＋4 Ω＝0.75 A，最大电功率为P max＝I2R1＝（0.75 A）2×4 Ω＝2.25 W.8. D9. 1.8 8 0.9 【解析】由题图可知，乙灯正常工作时的电流为0.6 A，所以乙灯的额定功率为P乙＝U乙I乙＝3 V×0.6 A＝1.8 W；两灯串联，为了电路安全，电路中的电流最大为0.5 A，此时乙灯两端的电压为2 V，电路两端的电压为U＝U1＋U2＝6 V＋2 V＝8 V；两灯并联时，电路两端的电压最大为3 V，此时甲灯的电流为0.3 A，乙灯的电流为0.6 A，总电流为I＝I1＋I2＝0.3 A＋0.6 A＝0.9 A.10. 12 10 【解析】电流最小时，滑动变阻器接入电路的阻值最大，电流最大时，电路为R0的简单电路，结合电源电压不变可得：I1（R max＋R0）＝I2R0代入数据得：0.4 A×（20 Ω＋R0）＝1.2 A×R0，解得：R0＝10 Ω；电源电压U＝I2R0＝1.2 A×10 Ω＝12 V.四、综合图像判断1. A【解析】BD坐标系中两物理量都没有标注单位，不符合要求；C中纵坐标的刻度标注不均匀，不符合要求．故选A.2. D【解析】阴影部分的面积表示横坐标与纵坐标的乘积．对于A图像来说，物体的质量m＝ρV，表示正确；对于B图像来说，物体的路程s＝vt，表示正确；对于C图像来说，用电器的电功率P＝UI，表示正确；对于D图像来说，物体的所受的压强p＝FS，不是横纵坐标的乘积，表示不正确．故选D.3. C【解析】密度一定时，液体压强随深度的增大而增大，是一条过原点斜向右上的正比例图线，其图像如图B，A错误；水平面上静止的质量均匀、形状为正方体的物体，对水平面的压强可用p＝ρgh进行计算，与接触面积无关，B错误；对于不同的物质，密度不同，质量相同时，密度与体积成反比，可以用C图表示，C正确；流体流速越大，压强越小，D错误．故选C.4. B5. D【解析】汽车做匀速直线运动，其速度不会随时间的变化而变化，即速度是一条水平直线，所以A图像不正确；对某种物质来说，其质量与体积成正比，即质量与体积的比值是一定值，用密度来表达，而图像中反映出的信息是，物体的体积增大、质量不变，故B图像不正确；汽油的热值是物质的属性，不随体积或质量的改变而改变，故C图像不正确；静止的物体受到的摩擦力与它所受到的唯一的水平推力是平衡力，大小相等，摩擦力随着推力的增大而增大（静止状态时），所以选项D是正确的．故选D.。
2019年中考物理试题分类汇编——比热容图表分析专题1.（2019通辽，19）对冰加热，冰化成水直至沸腾，这一过程绘制成如图所示的温度随时间变化的图象。
由图可知：（1）冰的熔化过程是_____段，水沸腾过程的特点是_____。
（2）冰升温比水_____（选填“快”或“慢”），这是因为_____。
2..(2019绥化，27)图甲是小峰在标准大气压下“探究固体熔化时温度的变化规律”的实验装置。
（1）实验前按（选填“自上而下”或“自下而上”）的顺序组装器材。
（2）实验中，某时刻温度计的示数如图乙所示，该物质此时的温度是℃。
（3）图丙是小峰根据记录的数据绘制的温度随时间变化规律的图象，由图象可知该物质在熔化过程中吸收热量，温度不变，内能（选填“增加”“减少”或“不变”）。
（4）由丙图可知，该物质在固态时的比热容是J/（kg•℃）。
（5）试管中的固体完全熔化后，若持续加热，烧杯中的水沸腾时，试管中的液体（选填“会”或“不会”）沸腾。
3.（2019无锡，27）在“探究不同物质吸热升温的现象”时，用同一套器材分别加热质量相等的水和煤油，每隔一定的时间记录水和煤油升高的温度。
（1）调节好天平后，将薄壁铝桶放在天平左盘中，在右盘中加入砝码并移动游码，天平再次平衡时，所加砝码和游码的位置如图甲所示，则铝桶的质量为g。
（2）砝码盒里剩有100g、50g、20g、10g、5g砝码各一个，为了称量90g的水，接下来的操作是：，向铝桶中加水，直至天平再次平衡。
（3）在组装成如图乙所示的实验装置时，为保证用酒精灯外焰加热，应先调节好的高度，注意调节温度计的高度，使温度计的玻璃泡与液体。
（4）正确组装好器材后，给水加热，当水温达到35℃时开始计时，每隔0.5min记录一次温度计的示数，并将数据记入下表。
将铝桶中的水换成等质量的煤油，重复以上操作。
①图丙是根据实验数据画出的水的温度随加热时间的变化图象，请在图丙中补画出煤油的温度随加热时间变化的图象。
【2019赢在中考】物理二轮专题解读与强化训练专题四图表信息题图表信息类试题特点：1.图表信息题就是以图像、图形和数据表格为试题的信息源，围绕材料而精心设计的题型。
2.图表信息题命题内容的取材以包括力、热、电、光、能量等知识，并不局限于教材或教科书，有的取材于教材，有的取材于生活中的常见现象或常用电器，有的涉及于日常电路。
试题的形式呈现出较强的综合性、复杂性和探究性。
3.试题是对学生能力的综合考查验设计能力，数据读取、分析与处理能力，图像的识别与分析能力，运用数学工具的能力，以及灵活运用一些物理概念、规律与原理解决简单问题的能力。
4.图表信息题型特点：图表、图一般都含有题目需求的信息，问题成立的条件，问题产生和存在必备的数据等。
图表信息题可分为图像类、表格类、图型图像类等。
一、解题思路1.仔细阅读、全面读取信息仔细阅读、认真观察、全面观察图表中的信息，不轻易放过对解题有用的信息，解题过程要尽可能利用图表给出的信息、数据，给解题提供所需的条件。
2.充分利用图表信息图像、图表分析形结合试题，即将已知条件或信息、变化过程中的某些量的变化或数据等以曲线、直线、表格、图像等形式来表示的习题。
这类题目具有形象直观、简明清晰、知识面广、综合性强等特点，要求学生树立全面的、联系的、开放的观点，并能从图像、图表中提取解决问题的有用信息，可以很好的考查学生观察、想象、分析、综合应用知识的能力。
二、解题方法1.图像类图像题是能力要求较高的一种生不仅能正确理解图像含义，而且能用物理学语言准确描述图像。
通过分析图象，从中找到物理规律，同时可以考查学生将图像转换成文字，或把文字转换成图像的能力，乃至图像间相互转换的能力。
这类题能全面考查学生综合素质，有较好的区分度，所以一直是中考命题的重点和热点。
图像题的类型很多，有坐一曲线型、多重曲线型等。
重要的是要能够通过数据、曲线、物理量把握图像特征，找出已知和未知间的联系。
无论怎么复杂，关键是数形结合，数就是图像中的点—起点、转折点和终点；形就是曲线特征、坐标含义。
1. 重点梳理：一、 利用图表信息进行变量比较类型习题 二、 利用图表信息总结规律、结论类习题 三、 利用图表信息进行简单计算类型习题 2. 典例1：利用图表信息进行变量比较类型习题甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙 (选填“>”、“<”或“=”) ◆ 归纳总结：此类习题的解题方法是“控制变量法”。
解题时注意：(1)识别或认定图像横坐标和纵坐标所表示的物理量（对象），弄清情景所描述的物理过程及其有关的因素和控制条件；(2)分析图像的变化趋势或规律，弄清图像所表达的物理意义（图像拐点、起点、终点的含义）；(3)根据图像的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断。
◆ 跟踪训练一：1、如图所示，甲、乙两种液体的压强与液体的深度的 关系的图像，其中说法不正确的说法是： （ ）A.液体的压强与液体的深度成正比。
B.若深度相同时，乙液体的压强比甲大。
C. 甲液体的密度比乙液体的密度大。
D. 甲液体的密度比乙液体的密度小 2、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V 的电源两端，下列分析正确的是（ ）A ．甲的电阻值大于乙的电阻值B ．甲的电压大于乙的电压大C ．甲消耗的电功率大于乙消耗的电功率D ．甲的电流等于乙的电流 3. 典例2：利用图表信息总结规律、结论类习题为了研究滑动摩擦力的大小跟哪些因素有关，小明同学在老师的指导下做了一系列实验. 以下是部分实验步骤（实验过程中保持长木板水平且固定）.第一次：把木块平放在长木板上，用弹簧测力计水平拉动木块，使木块做匀速直线运动（如图5），读出弹簧测力计的示数，并记入下表中；第二次：把木块侧放在长木板上，用同样的方法拉木块（如图6），记下相应的示数；第三次：把两块相同木块叠在一起平放在长木板上，再用同样的方法拉木块（如图7），记下相应的示数.（2）比较________两次实验数据，可以发现滑动摩擦力的大小与接触面积的大小无关；（3）比较1、3两次实验数据，可以初步得出的结论是：____________________________.◆归纳总结：此类习题主要是考查学生的探究、归纳及逻辑思维能力。
