10层以上卫生间通气管分类及运用以10层以上卫生间通气管分类及运用为标题卫生间通气管作为现代建筑中重要的排气系统之一，不仅能够有效排除室内异味和湿气，还能够保障室内空气质量，提供舒适的使用环境。
随着建筑的高度不断增加，10层以上卫生间通气管的分类和运用也愈发重要。
本文将从分类和运用两个方面探讨10层以上卫生间通气管的相关内容。
一、10层以上卫生间通气管的分类1. 垂直式通气管：垂直式通气管是指从卫生间地面直接贯通到建筑顶部的通气管道。
该类型通气管可通过自然排气或机械排气的方式实现空气对流，排除室内异味和湿气，确保室内空气流通。
垂直式通气管通常由PVC管材制成，具有耐酸碱、不易变形的特点。
2. 水平式通气管：水平式通气管是指将卫生间通气管道沿水平方向延伸到建筑外墙或屋顶的通气系统。
该类型通气管道通常布置在卫生间墙壁内部或地面下，通过排气扇将室内的湿气和异味排出。
水平式通气管道可根据建筑的具体结构和需求进行布置，使排气系统更加灵活有效。
3. 综合式通气管：综合式通气管是指将垂直式通气管和水平式通气管相结合的通气系统。
这种通气管道既能够通过垂直通气管实现自然对流，又可以通过水平通气管实现机械排气，提高排气效果。
综合式通气管道常用于高层建筑中，能够有效解决排气问题，保障室内空气质量。
二、10层以上卫生间通气管的运用1. 整体布局设计：在高层建筑中，卫生间通气管的布局设计至关重要。
应根据建筑的结构特点和卫生间的位置，合理安排通气管道的位置和走向，确保通气系统的畅通。
同时，通气管道的直径和长度也需要进行合理计算，以保证排气效果的同时，减少管道的阻力和压力损失。
2. 材料选择：卫生间通气管道的材料选择直接关系到系统的使用寿命和排气效果。
在10层以上建筑中，通常选择耐酸碱、耐高温的PVC管道作为通气管材料，以保证系统的稳定性和耐久性。
此外，通气管道的密封性也需要注意，以防止室内异味外泄。
3. 排气系统的配套设备：高层建筑中的卫生间通气系统通常需要配备排气扇、通风机等设备，以增加排气效果。
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
无窗卫生间的排风设计春水提要介绍了无窗卫生间排风的几种方式，指出了设计中应该注意的几个问题，着重探讨了排风量、风道风速、风机风量、排风设备的噪声、排风竖井的做法等。
关键词卫生间排风设计风速风量噪声竖井Exhaust design for windowless toiletsBY Yang ChunshuiAbstract Presents some exhaust types for windowless toilets and discusses several questions in exhaust design: exhaust air volume, air velocity in duct, fan air volume, noise and exhaust shaft construction.Keywords toilet, exhaust, design, air velocity, air volume, noise, shaft 1 卫生间排风经常采用的几种形式及其特点1.1 机械排风与自然排风相结合的方式每一个卫生间均设一个带止回阀的卫生间通风器，卫生间通风器与排风竖井之间加防火阀，不设集中的排风机。
卫生间的污浊空气和水蒸气等通过卫生间通风器至排风竖井，再排至室外。
这种方式投资少、节能、好管理，也满足防火要求。
由于采用的不是普通的卫生间排气扇，而是带止回阀的卫生间通风器，不排风的卫生间靠此止回阀把排风竖井与卫生间分开，不会产生倒灌和串味现象。
但是由于卫生间通风器既要克服防火阀的阻力，又要为气体在竖井中流动提供部分动力，这就要求卫生间通风器有较高的压头，而现有的卫生间通风器的压头一般都比较小，所以设计不当会出现卫生间的污浊空气排不出去的现象。
不过，这种排风方式比自然排风方式要好得多。
这种方式一般用于普通住宅及卫生要求不高的建筑。
1.2 机械排风方式① 每个卫生间不设卫生间通风器，只设排风口及防火调节阀，卫生间的污浊空气及水蒸气经过排风口至排风竖井，由设于竖井顶部的排风机排至室外。
卫生间设计规范卫生间的通风与除臭卫生间设计规范：卫生间的通风与除臭卫生间是家居中不可或缺的一部分，它的设计规范既关乎家居的整体美观，又与日常生活的舒适度息息相关。
其中，通风与除臭是卫生间设计中至关重要的一环。
本文将探讨卫生间通风与除臭的规范，并给出相应的设计建议。
一、通风规范通风对于卫生间来说是必不可少的。
一个通风良好的卫生间可有效排除湿气和异味，保持空气的流通，使使用者获得更好的使用体验。
以下是卫生间通风的规范要求：1. 安装通风设备卫生间里应当配备通风设备，如排气扇或空气净化器等。
排气扇可以有效地将卫生间内的湿气和异味排出室外，保持空气清新。
建议选择功率适中、噪音小的排气扇，并按照规范要求进行正确定位和安装。
2. 确保通风口畅通除了通风设备，卫生间还需要有通风口，以保证空气的正常流通。
通风口通常应设在卫生间内外的有效位置，如窗户、门缝等。
通风口的位置和大小应经过合理设计，以确保通风效果的最大化。
3. 合理设置门窗卫生间的门窗设计也是通风的重要因素。
建议选择有透气性能的门窗，如木质百叶窗或装有通气孔的门。
此外，门窗的密封性能也应良好，以防止湿气和异味外泄。
二、除臭规范除臭是卫生间设计中不可忽视的一环。
合理的除臭设计可以有效清除卫生间内的异味，为使用者提供一个清新宜人的环境。
以下是卫生间除臭的规范要求：1. 合理选择材料在卫生间的装修中，应选择具有良好除臭功能的材料。
如隔绝性能较好的石材地板、陶瓷瓷砖等，以减少污渍积累和异味滋生的可能。
此外，墙面和天花板的涂料也应选用防霉、除臭效果好的材料。
2. 安装除臭设备除了通过材料选择来减少异味滋生，卫生间还应配备除臭设备，如活性炭、光触媒等。
这些设备可以吸附和分解空气中的异味物质，提供一个清新的使用环境。
建议选择验证效果良好且易于维护的除臭设备，并按照使用说明正确安装和更换。
3. 维护清洁保持卫生间的干净和卫生对于除臭非常重要。
定期清洁卫生间的各个角落，清除污渍和异味来源，可以有效减少异味的产生。

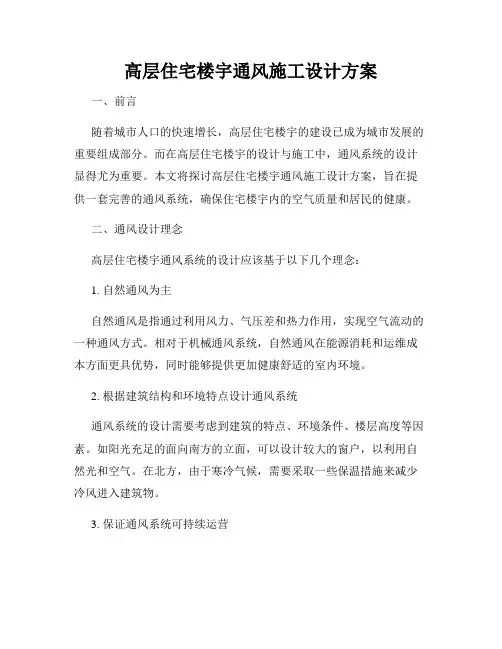

高层住宅楼宇通风施工设计方案一、前言随着城市人口的快速增长，高层住宅楼宇的建设已成为城市发展的重要组成部分。
而在高层住宅楼宇的设计与施工中，通风系统的设计显得尤为重要。
本文将探讨高层住宅楼宇通风施工设计方案，旨在提供一套完善的通风系统，确保住宅楼宇内的空气质量和居民的健康。
二、通风设计理念高层住宅楼宇通风系统的设计应该基于以下几个理念：1. 自然通风为主自然通风是指通过利用风力、气压差和热力作用，实现空气流动的一种通风方式。
相对于机械通风系统，自然通风在能源消耗和运维成本方面更具优势，同时能够提供更加健康舒适的室内环境。
2. 根据建筑结构和环境特点设计通风系统通风系统的设计需要考虑到建筑的特点、环境条件、楼层高度等因素。
如阳光充足的面向南方的立面，可以设计较大的窗户，以利用自然光和空气。
在北方，由于寒冷气候，需要采取一些保温措施来减少冷风进入建筑物。
3. 保证通风系统可持续运营通风系统的设计应该注重可持续性，包括资源的合理利用、节能减排和减少对环境的影响等方面。
在施工过程中，需要选择高质量的材料和设备，并进行定期的维护和保养。
三、通风系统设计方案为了实现高层住宅楼宇的良好通风效果，以下是几个关键的通风系统设计方案：1. 窗户设计窗户是自然通风系统的核心组成部分，设计应考虑到室内空气质量和居民的舒适度。
在高层住宅楼宇中，宜采用开启面积较大的推拉窗、落地窗等。
同时，窗户的位置应根据楼层高度、建筑朝向、空气质量等因素合理设置。
2. 通风口设计在高层住宅楼宇中，除了窗户，适当设置通风口也是非常重要的。
通风口应设计在合适的位置，以便引导新鲜空气进入室内，顺利排出废弃空气。
通风口的大小和数量应根据楼层面积、人数密度等数据进行科学计算。
3. 通风层设计通风层是指高层住宅楼宇中用于集中排风和正常室内空气流通的层面。
在建筑设计中，通风层的位置和形式应考虑到结构安全、风速等因素。
通风层的设置既可以利用建筑物的外观形态，也可以采用内部隔层的形式。
住宅厨房卫生间变压排气道施工方案本工程为一类高层商住楼，一~三层为商场四~三十层为住宅，住宅部分共有XXX个单元XXX户，厨房、厕所均采用变压式共同排气道。
1共同排气道的特点各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、传味的问题，同时能满足厨房必要的排风量，如果未使用排油烟机时，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
2工作原理充分利用空气动力学原理，当动压与静压转换时，依靠变压板、导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用和在特定位置完成动压和静压的转换，使不用排油烟机的厨房排风口处静压很小（基本保持P j≤0）呈负压状态形成抽力，因此可消除串烟、串味现象。
3排烟气道制作用料及质量要求3.1材料要求排烟气道壁采用M5水泥砂浆中间夹涂塑抗碱玻纤网格布，网孔规格：10mm ×10mm；断裂强度：25×100mm经向＞300N，纬向＞150N，经人工抹制或机械成型28d自然养护制成薄壁矩形排烟气道。
3.2质量标准3.2.1排烟气道制品尺寸允许公差注：垂直度系指管体四个外壁相对于管体端面而言。
3.2.2管体承载力设计值≥25KN,管体垂直破坏荷载≥38KN。
3.2.3排烟气道如有以下情况允许修补:麻面蜂窝不超过总面积的1/20，且每块面积不超过0.005m2。
4排气道制作安装技术要求4.1排气道制作4.1.1内表面要求光滑，外表面要求平整无空洞和裂缝，端面应平整且无毛边。
4.1.2进风口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误。
4.1.3为方便排烟气道的安装可制成每层楼一节，这样排烟气道长度等于层高。
4.2排气道应待在主体结构完工后由下向上逐层安装，六层以下及六层由底板承托，六层以上分层承托。
4.3安装排烟气道应在安装处的楼板上预留比烟气道外包尺寸大50mm的预留孔，楼板边配置采用角钢与楼板预埋件焊接承托排烟气道。
卫生间通风换气的几种设置方式1.1 机械排风与自然排风相结合的方式每一个卫生间均设一个带止回阀的卫生间通风器，卫生间通风器与排风竖井之间加防火阀，不设集中的排风机。
卫生间的污浊空气和水蒸气等通过卫生间通风器至排风竖井，再排至室外。
这种方式投资少、节能、好管理，也满足防火要求。
由于采用的不是普通的卫生间排气扇，而是带止回阀的卫生间通风器，不排风的卫生间靠此止回阀把排风竖井与卫生间分开，不会产生倒灌和串味现象。
但是由于卫生间通风器既要克服防火阀的阻力，又要为气体在竖井中流动提供部分动力，这就要求卫生间通风器有较高的压头，而现有的卫生间通风器的压头一般都比较小，所以设计不当会出现卫生间的污浊空气排不出去的现象。
不过，这种排风方式比自然排风方式要好得多。
这种方式一般用于普通住宅及卫生要求不高的建筑。
1.2 机械排风方式① 每个卫生间不设卫生间通风器，只设排风口及防火调节阀，卫生间的污浊空气及水蒸气经过排风口至排风竖井，由设于竖井顶部的排风机排至室外。
这种排风方式主要是通过设于竖井顶部的排风机向外抽，在竖井内形成了一定的负压，卫生间内的污浊空气和水蒸气被吸到竖井内，解决了串味的问题。
但这就要求排风机承担所有卫生间的排风量，其风量、风压也大，当然，风机的噪声也大了。
同时为了尽量保证每个卫生间的排风量的均匀性，防火阀最好采用防火调节阀。
这种方式主要用于高层建筑物的公共卫生间。
② 每个卫生间均设一个带止回阀的卫生间通风器，将卫生间的污浊空气及水蒸气排至水平或竖直的主风道中，再由设于总风道末端或顶部的排风机排至室外，见图1的3种方式。
图1 机械排风的三种方式这3种方式均要求卫生间通风器与排风机联锁，只要有一个卫生间的通风器使用，排风机就工作。
这几种方式均能够有效地排除卫生间的污浊空气，防止各层排风量不均衡，满足防火的要求，也不会发生串味现象，并且使用灵活，排气迅速，故广泛应用于卫生要求高的建筑物中，如：宾馆、综合楼、写字楼等。

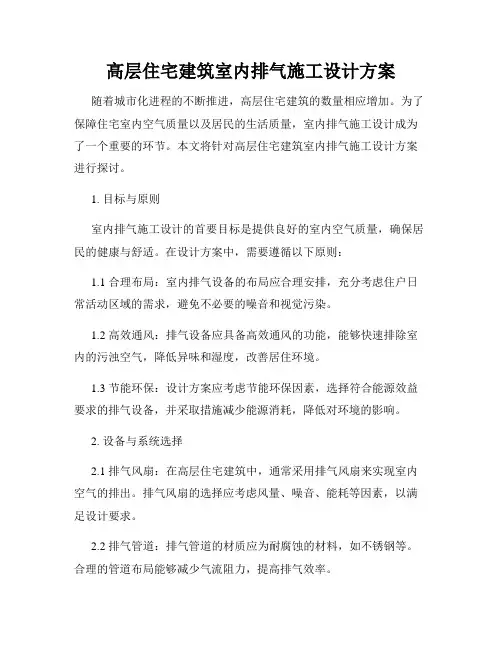

高层住宅建筑室内排气施工设计方案随着城市化进程的不断推进，高层住宅建筑的数量相应增加。
为了保障住宅室内空气质量以及居民的生活质量，室内排气施工设计成为了一个重要的环节。
本文将针对高层住宅建筑室内排气施工设计方案进行探讨。
1. 目标与原则室内排气施工设计的首要目标是提供良好的室内空气质量，确保居民的健康与舒适。
在设计方案中，需要遵循以下原则：1.1 合理布局：室内排气设备的布局应合理安排，充分考虑住户日常活动区域的需求，避免不必要的噪音和视觉污染。
1.2 高效通风：排气设备应具备高效通风的功能，能够快速排除室内的污浊空气，降低异味和湿度，改善居住环境。
1.3 节能环保：设计方案应考虑节能环保因素，选择符合能源效益要求的排气设备，并采取措施减少能源消耗，降低对环境的影响。
2. 设备与系统选择2.1 排气风扇：在高层住宅建筑中，通常采用排气风扇来实现室内空气的排出。
排气风扇的选择应考虑风量、噪音、能耗等因素，以满足设计要求。
2.2 排气管道：排气管道的材质应为耐腐蚀的材料，如不锈钢等。
合理的管道布局能够减少气流阻力，提高排气效率。
2.3 控制系统：室内排气控制系统应具备自动化控制功能，能够根据室内空气质量和湿度等参数进行智能调节。
3. 布局与设计3.1 厨房排气：在高层住宅的厨房中，烹饪产生的油烟和异味是常见问题。
设计方案应合理布置油烟机和排烟管道，同时考虑烟道的通风效果和密封性，以减少烟雾扩散和对室内空气的污染。
3.2 浴室排气：浴室是另一个重要的排气场所。
设计方案应将浴室排气口与废气管道相连接，以迅速排除洗浴过程中产生的水蒸气和异味。
3.3 卫生间排气：卫生间排气设计应考虑到污水、异味和污浊空气的排除。
合理布置排气设备，并确保与污水排放管道的连接牢固。
4. 施工与运维4.1 材料选取：在施工过程中，选用符合卫生要求和防火要求的材料。
排气管道应使用耐高温、耐腐蚀的材料，以确保使用寿命和安全性。
4.2 监测与维护：在施工完成后，应定期进行室内空气质量监测和设备维护。

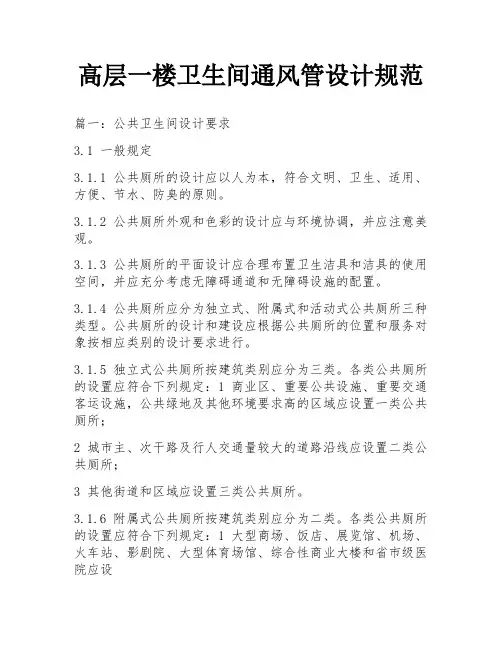

高层一楼卫生间通风管设计规范篇一：公共卫生间设计要求3.1 一般规定3.1.1 公共厕所的设计应以人为本，符合文明、卫生、适用、方便、节水、防臭的原则。
3.1.2 公共厕所外观和色彩的设计应与环境协调，并应注意美观。
3.1.3 公共厕所的平面设计应合理布置卫生洁具和洁具的使用空间，并应充分考虑无障碍通道和无障碍设施的配置。
3.1.4 公共厕所应分为独立式、附属式和活动式公共厕所三种类型。
公共厕所的设计和建设应根据公共厕所的位置和服务对象按相应类别的设计要求进行。
3.1.5 独立式公共厕所按建筑类别应分为三类。
各类公共厕所的设置应符合下列规定：1 商业区、重要公共设施、重要交通客运设施，公共绿地及其他环境要求高的区域应设置一类公共厕所；2 城市主、次干路及行人交通量较大的道路沿线应设置二类公共厕所；3 其他街道和区域应设置三类公共厕所。
3.1.6 附属式公共厕所按建筑类别应分为二类。
各类公共厕所的设置应符合下列规定：1 大型商场、饭店、展览馆、机场、火车站、影剧院、大型体育场馆、综合性商业大楼和省市级医院应设置一类公共厕所；2 一般商场（含超市）、专业性服务机关单位、体育场馆、餐饮店、招待所和区县级医院应设置二类公共厕所。
3.1.7 活动式公共厕所按其结构特点和服务对象应分为组装厕所、单体厕所、汽车厕所、拖动厕所和无障碍厕所五种类别。
3.1.8 公共厕所应适当增加女厕的建筑面积和厕位数量。
厕所男蹲（坐、站）位与女蹲（坐）位的比例宜为1:1～2:3。
独立式公共厕所宜为1:1，商业区域内公共厕所宜为2:3。
3.3 设计规定3.3.1 公共厕所的平面设计应将大便间、小便间和盥洗室分室设置，各室应具有独立功能。
小便间不得露天设置。
厕所的进门处应设置男、女通道，屏蔽墙或物。
每个大便器应有一个独立的单元空间，划分单元空间的隔断板及门与地面距离应大于100mm，小于150mm。
隔断板及门距离地坪的高度：一类二类公厕大于1.8m、三类公厕大于1.5m。
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
住宅卫生间设计标准1.一般规定1.1.卫生间设计中应注意合理布置卫生器具,使用管道集中、隐蔽,重视平面及空间的充分利用;1.2.卫生间应注意保持良好的通风换气和采光;无自然通风的卫生间应采取有效的机械通风换气措施;1.3.卫生间应有良好的防水、防潮、排水、防滑及隔声功能;2.建筑2.1.每套住宅应设1个以上卫生间,其中1个卫生间至少应配置3件卫生器具;不同器具组合的卫生间,使用面积不应小于下列规定见下图所示：2.2. 1 设便器、洗浴器浴缸或淋浴、洗面器3件卫生洁具的为4㎡;2.3. 2 设淋浴器、洗面器2件卫生洁具的为㎡;2.4. 3 设便器、洗面器2件卫生洁具的为2㎡;2.5. 4 单设便器的为㎡;2.6. 5 单设淋浴器的为㎡;2.7.如厕所单独隔开,内设便器时,其面积不应小于：外开门×,内开门×;2.8.卫生间的室内净高不应低于;卫生间内排水横管下表面与楼面、地面净距不应低于,且不得影响门、窗扇开启;2.9.卫生间门洞最小尺寸ｍ洞口宽度、ｍ洞口高度,门洞口高度不包括门上亮子高度,洞口两侧地面有高低差时,以高地面为起算高度;2.10.无前室的卫生间的门不应直接开向起居室厅或餐厅、厨房;2.11.卫生间宜有直接采光、自然通风,其侧面采光窗洞口面积不应小于地面面积的1／10,通风开口面积不应小于地面面积的1／20;卫生间窗台高1300～1500mm,窗扇上悬,保证卫生间的采光通风效果,不影响私密性;2.12.当两户卫生间位于凹槽相对布置时,窗应错位布置避免通视;2.13.卫生间不应布置在下层住户厨房、卧室、起居室和餐厅的上层,并注意防止排水立管贴邻或穿越下层住户的卧室;当布置在本套内上述房间的上层时,应采取防水、隔声和便于检修的技术措施,避免支管穿楼板做法注:卫生间也不能布置在工人房的上层,但可布置在储藏间的上层;2.14.卫生间可布置在地下室或半地下室,且必须采取采光、通风、日照、防潮、排水及安全防护措施;2.15.大户型主卫生间宜洗、浴分间设,洁具设施要与户型档次相匹配；应设管道井;2.16.卫生间地面应有防水,并设置地漏等排水措施,门口处应防止积水外溢地面标高应低于门口外地面标高15mm～20mm,或做低门槛;2.17.卫生间内产生噪声的设备如水箱、水管等不宜安装在与卧室相邻的墙面上;2.18.卫生间如设置洗衣机时,应增加相应的面积,并配置给排水设施及单相三孔插座;3.结构3.1.做同层排水处理时宜降低卫生间内结构板标高300～400mm,一般情况下要求卫生间楼、地面标高要低于相邻房间的楼、地面15mm～20mm;3.2.当下层为商用空间时,结构设计时应考虑卫生间洁具的布置,避免洁具正下方是大梁,导致无法居中安装;4.给排水4.1.卫生间水平排水管道,不宜布置在下层住户的空间内,可采用同层排水或侧向排水等措施;4.2.建筑标准要求较高的多层住宅和10层及10层以上高层建筑卫生间排水设专用通气立管,阳台排水设伸顶通气管;4.3.住宅的污水排水横管宜设于本层套内,便于检修和疏通;4.4.严禁给水管明设在浴缸底;4.5.所有卫生器具自带或配套的存水弯,其水封度不得小于50mm;由于水封蒸发损失、自虹吸损失以及管道内气压变化等因素而要求的最低限4.6.卫生器具和配件应采用节水型产品,不得使用一次冲水量大于6L的坐便器;4.7.给水和集中热水供应系统,应分户分别设置冷水和热水表;卫生器具和配件应采用节水性能良好的产品;管道、阀门和配件应采用不易锈蚀的材质;4.8.地下室、半地下室中低于室外地面的卫生器具和地漏的排水管,不应与上部排水管道连接,应设置集水坑用污水泵排出;4.9.卫生间的排水立管4.9.1.应单独设置,且排水管道不得穿越卧室;4.9.2.不应遮挡门窗、排气口;4.9.3.穿过地面时,须预埋套管并高出地面30,管间缝隙用防水材料填实;4.9.4.塑料管穿墙埋设高度≥1500,避免二次装修打穿漏水;4.9.5.室内PVC管线应设置消音措施以减少上下水管道噪音;4.10.布置洗浴器和布置洗衣机的部位应设置地漏,其水封深度不应小于50mm;布置洗衣机的部位宜采用能防止溢流和干涸的专用地漏;4.11.卫生间应从门口向地漏找坡度；地漏应设在室内最低端并靠近浴盆或淋浴喷头;5.电气5.1.住宅卫生间一般设有洗浴设备,属于严重潮湿场所,电源插座应设置漏电保护装置,电源插座漏电电流保护装置的动作电流可定为30mA;5.2.卫生间的电源插座宜设置独立回路,减少电气火灾的危险;5.3.洗浴设备的卫生间应作等电位联结;5.4.任何开关的插座,必须至少距淋浴间的门边以上,并应有防水、防潮措施;6.通风及排气6.1.卫生间的门,应在下部设有效截面积不小于平方米的固定百叶,或距地面留出15mm~20mm的缝隙;6.2.卫生间排气道、排气扇设置6.2.1.一般排气道设置应避免靠近给水管及设在门后；如条件限制必须设在门后时,一定注意门垛净尺寸满通风道的安装尺寸；`6.2.2.排气道大小尺寸应选用标准图集,排气道截面为矩形,进气口设在长边、短边均可,排气口高度一般洞中心距地2600mm;6.2.3.卫生间的排水干管与排风道不可共用;6.2.4.卫生间排气扇宜结合吊顶设吸顶式排风扇,洞口大小一般为≥Φ200的圆洞,或为≥200×200的方洞;无外窗的卫生间排气扇应与通风道排风口相连;6.2.5.排气口距上人屋面≥2000,距非上人屋面≥300;附件一：各卫生器具的尺寸及安装要求附件二：人体活动与卫生设备组合尺度、卫生设备与管道组合尺度附件一:各卫生器具的尺寸及安装要求附件二:人体活动与卫生设备组合尺度、卫生设备与管道组合尺度1、人体活动与卫生设备组合尺度2、卫生设备与管道组合尺度。
建筑物卫生间排水系统的规范要求与设计原则随着城市化进程的加快，建筑物的数量不断增加，而卫生间排水系统作为建筑物的必备组成部分，其规范要求和设计原则对于建筑物的正常运行和使用至关重要。
本文将从规范要求和设计原则两个方面来探讨建筑物卫生间排水系统的相关问题。
一、规范要求建筑物卫生间排水系统的规范要求主要涉及以下几个方面：1. 管路布置要合理卫生间排水系统的管路布置需要考虑卫生间位置、大小和朝向等因素。
一般情况下，卫生间排水管路应尽量短且直，避免过多的弯头和转角。
管路的坡度应合适，以保证排水顺畅，避免积水和堵塞现象的发生。
2. 管径要符合标准卫生间排水系统的管径需根据排水量和流速来确定，以确保排水顺畅。
一般情况下，大楼高层的卫生间排水系统管径要比低层的大，以克服水的输送高度和阻力增大的问题。
3. 排水管材料要符合要求卫生间排水系统的管材需要选用符合国家标准的耐腐蚀、耐压力的材料。
常用的管材有PVC管、PE管和铸铁管等。
在选择管材时，需要根据具体情况考虑材质的强度、耐用性以及成本等因素。
4. 防臭和防水要达标卫生间排水系统在设计时需要充分考虑防臭和防水的问题，以保证建筑环境的卫生和舒适度。
防臭措施包括选择合适的防臭阀和水封结构，以及布置合理的通风系统。
防水措施则需要采用防水层和防水材料，以防止排水泄漏导致楼层损坏。
二、设计原则建筑物卫生间排水系统的设计原则是确保排水畅通、无积水和堵塞，并提供健康的卫生环境。
以下是一些设计原则的概述：1. 合理设置下水口和地漏卫生间排水系统的下水口和地漏的设置需要合理，以确保顺畅的排水。
下水口应尽量靠近污水源，地漏应选用易清洁和防臭的设计，以方便清理和维护。
2. 使用合适的排水设备卫生间排水系统的排水设备包括马桶、洗手盆、淋浴器和浴缸等。
这些设备的选择和安装需要符合国家标准和要求，以确保正常使用和排水。
同时还需要定期检查和清洁排水设备，以保持其良好的工作状态。
3. 设置合理的通风系统卫生间排水系统的通风设计需要考虑排水产生的恶臭和湿气等问题。
高层住宅建筑室内排气施工方案一、方案目的与范围本方案旨在设计一套高层住宅建筑室内排气系统，确保室内空气质量的清新与安全，并满足施工规范和环保要求。
二、方案设计1. 室内排气系统的布置1.1 主要排气通道的设置室内排气系统的主要排气通道应沿着建筑结构的主轴线布置，减少管道长度，降低阻力；在每层设置便捷的检修孔，方便检修与维护。
1.2 分支排气通道的设置分支排气通道应根据建筑结构的不同，布置在各个功能区域，如卫生间、厨房等，确保各个区域的排气需求。
2. 排气设备的选择和设置2.1 排气口的设置在每个需要排气的功能区域，如浴室、洗手间、厨房等，应设置对应的排气口，并且要保证其位置合理，能够有效排出废气。
2.2 排气机的选择选择适用于高层住宅建筑的排气机，具备一定的排风量和静压能力，以保证系统正常运行。
2.3 排气管道的选择选择耐用、耐高温、不易堵塞的排气管道，合理安装，确保通风畅通。
三、方案实施步骤1. 方案前期准备1.1 方案设计与建筑设计师和相关工程师进行沟通，确定室内排气布置方案，并进行设计图纸的编制。
1.2 设备采购根据设计方案确定所需的排气设备和管道材料，并进行采购准备工作。
2. 施工过程2.1 准备工作在施工前，需要对施工区域进行清理，确保施工环境整洁。
2.2 排气系统安装根据设计方案进行排气系统的安装工作，包括主要排气通道和分支排气通道的布置，排气口和排气机的安装等。
2.3 测试与调试完成排气系统的安装后，进行系统的测试与调试工作，确保其正常运行。
四、质量控制与安全措施1. 质量控制在施工过程中，应严格按照设计方案进行操作，并配合现场监理人员进行检查与验收，确保施工质量符合标准要求。
2. 安全措施2.1 施工人员应佩戴好相关安全防护装备，并遵守安全操作规程。
2.2 进行室内排气施工时，要注意施工区域的通风与安全，避免产生危险因素。
五、方案的维护与检修1. 日常维护定期检查排气系统的运行情况，清洁排气口和排气管道，保持通畅，预防堵塞和积尘等问题。

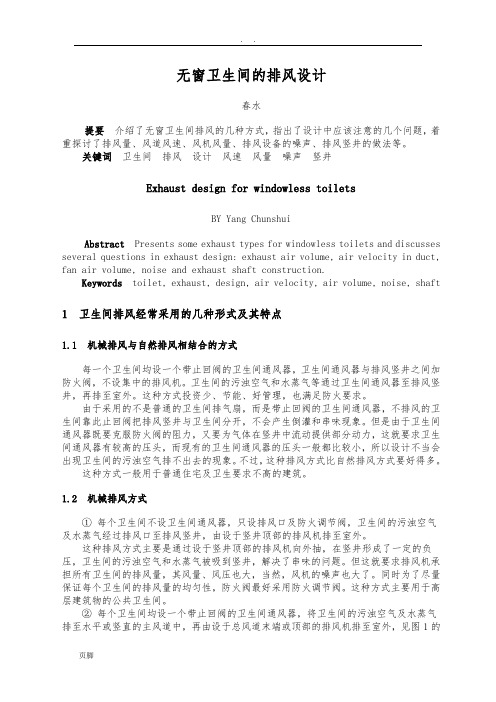

无窗卫生间的排风设计杨春水提要介绍了无窗卫生间排风的几种方式,指出了设计中应该注意的几个问题,着重探讨了排风量、风道风速、风机风量、排风设备的噪声、排风竖井的做法等。
关键词卫生间排风设计风速风量噪声竖井Exhaust design for windowless toiletsBY Yang ChunshuiAbstract Presents some exhaust types for windowless toilets and discusses several questions in exhaust design: exhaust air volume, air velocity in duct, fan air volume, noise and exhaust shaft construction、Keywords toilet, exhaust, design, air velocity, air volume, noise, shaft 1 卫生间排风经常采用的几种形式及其特点1、1 机械排风与自然排风相结合的方式每一个卫生间均设一个带止回阀的卫生间通风器,卫生间通风器与排风竖井之间加防火阀,不设集中的排风机。
卫生间的污浊空气与水蒸气等通过卫生间通风器至排风竖井,再排至室外。
这种方式投资少、节能、好管理,也满足防火要求。
由于采用的不就是普通的卫生间排气扇,而就是带止回阀的卫生间通风器,不排风的卫生间靠此止回阀把排风竖井与卫生间分开,不会产生倒灌与串味现象。
但就是由于卫生间通风器既要克服防火阀的阻力,又要为气体在竖井中流动提供部分动力,这就要求卫生间通风器有较高的压头,而现有的卫生间通风器的压头一般都比较小,所以设计不当会出现卫生间的污浊空气排不出去的现象。
不过,这种排风方式比自然排风方式要好得多。
这种方式一般用于普通住宅及卫生要求不高的建筑。
1、2 机械排风方式① 每个卫生间不设卫生间通风器,只设排风口及防火调节阀,卫生间的污浊空气及水蒸气经过排风口至排风竖井,由设于竖井顶部的排风机排至室外。
卫生间侧排风施工方案1. 引言卫生间是一个密闭的空间，易于积累湿气和异味。
为了保持室内空气的清洁和通风，卫生间侧排风是必不可少的。
本文将介绍卫生间侧排风施工方案，包括选址、设备选型和施工步骤等内容。
2. 选址在选择卫生间侧排风的位置时，应考虑以下几个因素：•避免与其他管道和电线冲突：排风管道需要独立于其他管线，并且不能与电线交叉，以避免安全隐患和施工困难。
•尽量靠近窗户或外墙：选择靠近窗户或外墙的位置便于排风管道的布置，减少管道长度和施工难度。
•考虑使用风道：如果卫生间离外墙较远，则可以考虑使用风道来引导排风，避免管道走直线造成不雅观和施工困难。
3. 设备选型在选择卫生间侧排风设备时，应考虑以下几个因素：•排风量：根据卫生间的使用频率和面积大小，选择合适的排风量，确保能够及时排除湿气和异味。
•噪音水平：选择低噪音的排风设备，以避免影响居住者的正常休息和生活。
•能耗：选择低能耗的排风设备，以降低使用成本和环境负担。
4. 施工步骤步骤一：准备工作•确定排风位置：根据选址确定的位置，在墙体上标记好排风口的位置。
•确定排风管道路径：根据选址确定的位置，确定好排风管道路径，标记出需要穿墙的位置。
步骤二：施工排风口•使用电钻和墙面凿子，在墙体上钻孔，确保排风口的大小和形状符合排风设备要求。
•用水平仪调整排风口的位置，确保排气口与地面平行。
步骤三：安装排风管道•根据排风设备选型确定的管道直径，在墙体上钻孔，连接排风口和排风设备。
•在穿墙处安装防水套管，以防止雨水渗入室内。
步骤四：安装排风设备•将选好的排风设备安装在墙体上，按照设备说明书进行连接和固定。
步骤五：测试和调试•安装完成后，打开排风设备，测试排风管道是否通畅，并调节排风量和噪音水平。
5. 注意事项•施工过程中，应注意保护好其他装饰物品，防止受损。
•施工前应确认排风设备及管道的尺寸和安装要求，避免出现尺寸不符或安装不当的情况。
•施工完毕后，应及时清理工地，保持整洁。
高层卫生间排气管原理在高层建筑中，卫生间的排气管系统起着至关重要的作用。
排气管的设计原理直接影响到卫生间的空气流通和气味排放，因此对于高层建筑来说，排气管的设计和施工显得尤为重要。
首先，我们需要了解排气管的基本原理。
排气管是将卫生间内的废水和污水通过管道排出建筑物外部，同时排气管还需要确保卫生间内的空气能够顺畅地流通，避免产生异味和细菌滋生。
在高层建筑中，排气管的设计需要考虑到建筑物高度和气压的影响，以确保排气系统的正常运行。
其次，排气管的布局和管道材质也是至关重要的。
在高层建筑中，排气管需要经过多层楼板，因此管道的材质和密封性就显得尤为重要。
一般来说，排气管会选择耐腐蚀、耐高温、密封性好的材质，如不锈钢、PVC等。
同时，排气管的布局也需要避免水平管道过长或者弯曲过多，以确保排气系统的畅通。
另外，排气管的通风系统也需要得到重视。
在高层建筑中，由于气压的变化和建筑物本身的高度，排气管的通风系统需要设计得更加科学合理。
通风系统可以通过设置通风口和排气扇等设备来确保卫生间内的空气流通，避免异味滞留和细菌滋生。
最后，排气管的维护和保养也是不可忽视的。
在高层建筑中，排气管系统一旦出现故障，往往会给建筑物内部和居民生活带来诸多不便。
因此，定期对排气管进行检查和维护显得尤为重要。
清理排气管内的污物和异物，检查管道的密封性和通风系统的运行情况，都是确保排气系统正常运行的关键。
综上所述，高层卫生间排气管的设计原理包括排气管的基本原理、布局和管道材质、通风系统以及维护保养等方面。
只有在这些方面都得到科学合理的设计和施工，才能确保高层建筑内的卫生间排气系统能够正常运行，为居民提供舒适的生活环境。
高层建筑卫生间排风设计（《暖通空调》1993.6）
目前的几种排风方式的特点：
换气次数：5～8次/H。
1. 自然排风：
简单节能投资少冬季效果显著，但是排风量不稳定卫生间易串气甚至发生室外空气倒灌不能满足防火要求。
排风竖井上部风速1.0～1.5m/s。
2. 机械排风：
A. 卫生间设排气扇和防火阀，屋顶设引风机且与排气扇联锁。
效果较好，适用于要求较高卫生间，但初投资高维修管理量大。
排风竖井上部风速4.5～6.0m/s，且考虑0.5～0.8的卫生间同时使用系数。
B. 屋顶设引风机，卫生间排风口设防火阀，要求风机的风量和风压大，多用于公共卫生间。
排风竖井上部风速3.5～4.5m/s，排风口风速3.5m/s 。
3. 机械与自然排风结合：
设带止回阀的排风扇。
无串气及倒灌，满足防火要求。
但风扇要较高压力，应用较广泛。
排风竖井上部风速2.0～3.0m/s，且考虑0.5～0.8的卫生间同时使用系数。
