第六章 简单电力系统静态与暂态稳定分析

电力系统稳定性分析与参数调节1. 引言电力系统是现代社会不可或缺的基础设施之一，对于保证电力供应的稳定性具有重要意义。

稳定性是电力系统运行的关键指标，也是电力系统工程师需要关注和研究的核心问题之一。

本文将详细介绍电力系统稳定性分析的方法和参数调节的技术。

2. 电力系统稳定性分析电力系统稳定性分析旨在评估系统在受到扰动（如电网故障、负荷突变等）后的恢复能力。

常用的稳定性分析方法包括暂态稳定性分析和静态稳定性分析。

2.1 暂态稳定性分析暂态稳定性分析主要研究系统在发生大幅度扰动后的瞬时和短期响应能力。

常用的方法有数值计算法和直接模点法。

数值计算法基于电力系统的动态模型，通过数值计算求解系统在扰动后的暂态响应。

其优点是能够准确地模拟系统的动态过程，但计算量较大，对计算机的性能要求较高。

直接模点法是一种简化的方法，通过在系统运行轨迹上选择一系列关键节点进行分析。

它基于起始和终止瞬态稳定点之间的连接性质计算系统的稳定性边界。

虽然存在一定误差，但计算速度较快，方便工程师进行实时分析。

2.2 静态稳定性分析静态稳定性分析研究系统在小幅度扰动后的长期稳定性，即系统是否能够恢复到新的平衡状态。

常用的方法有潮流灵敏度分析和灵敏度曲线法。

潮流灵敏度分析是基于潮流计算结果，通过改变负荷或发电机的参数，观察系统响应的变化。

利用潮流灵敏度分析可以评估系统的稳定性并确定对稳定性影响最大的节点和装置。

灵敏度曲线法是一种图解法，通过绘制灵敏度曲线来评估系统的稳定性。

在曲线上，横坐标表示参数变化，纵坐标表示系统稳定裕度，通过分析曲线的斜率和截距来判断系统的稳定性。

3. 电力系统参数调节电力系统参数调节的目的是提高系统的稳定性和可靠性，保证系统在各种扰动下能够快速恢复并保持正常运行。

常用的参数调节方法包括负荷调节、发电机励磁调节和电网调节。

3.1 负荷调节负荷调节是通过调节负荷的大小和分布来调整电力系统的功率平衡。

当系统负荷增加时，可以通过增加发电机出力或改变负荷分布来恢复稳定。

第六章电力系统暂态稳定分析6.1概述在正常的稳态运行情况下，电力系统中各发电机组输出的电磁转矩和原动机输入的机械转矩平衡，因此所有发电机转子速度保持恒定。

但是电力系统经常遭受到一些大干扰的冲击，例如发生各种短路故障，大容量发电机、大的负荷、重要输电设备的投入或切除等等。

在遭受大的干扰后，系统中除了经历电磁暂态过程以外，也将经历机电暂态过程。

事实上，由于系统的结构或参数发生了较大的变化，使得系统的潮流及各发电机的输出功率也随之发生变化，从而破坏了原动机和发电机之间的功率平衡，在发电机转轴上产生不平衡转矩，导致转子加速或减速。

一般情况下，干扰后各发电机组的功率不平衡状况并不相同，加之各发电机转子的转动惯量也有所不同、使得各机组转速变化的情况各不相同。

这样，发电机转子之间将产生相对运动，使得转子之间的相对角度发生变化，而转子之间相对角度的变化又反过来影响各发电机的输出功率，从而使各个发电机的功率、转速和转子之间的相对角度继续发生变化。

与此同时，由于发电机端电压和定子电流的变化，将引起励磁调节系统的调节过程；由于机组转速的变化，将引起调速系统的调节过程；由于电力网络中母线电压的变化，将引起负荷功率的变化；网络潮流的变化也将引起一些其他控制装置(如SVC、TCSC、直流系统中的换流器)的调节过程，等等。

所有这些变化都将直接或间接地影响发电机转抽上的功率平衡状况。

以上各种变化过程相互影响，形成了一个以各发电机转子机械运动和电磁功率变化为主体的机电暂态过程。

电力系统遭受大干扰后所发生的机电暂态过程可能有两种不同的结局。

—种是各发电机转子之间的相对角度随时间的变化呈摇摆(或振荡)状态，且振荡幅值逐渐衰减，各发电机之间的相对运动将逐渐消失，从而系统过渡到一个新的稳态运行情况，各发电机仍然保持同步运行。

这时，我们就称电力系统是暂态稳定的。

另—种结局是在暂态过程中某些发电机转子之间始终存在着相对运动，使得转子间的相对角度随时间不断增大、最终导致这些发电机失去同步。

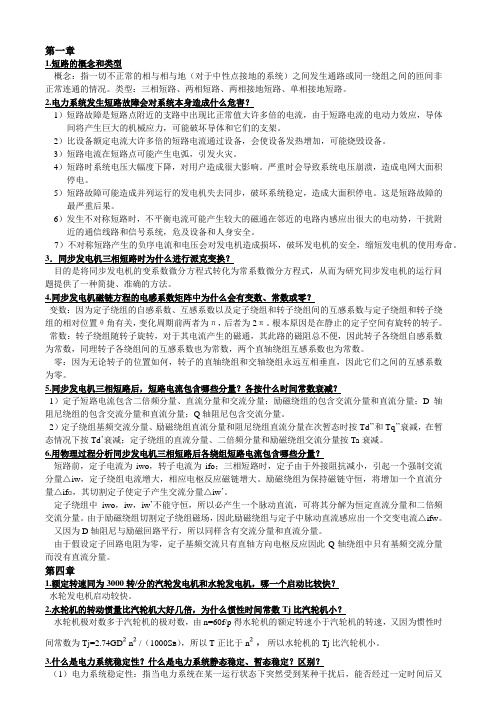

第一章1.短路的概念和类型概念：指一切不正常的相与相与地（对于中性点接地的系统）之间发生通路或同一绕组之间的匝间非正常连通的情况。

类型：三相短路、两相短路、两相接地短路、单相接地短路。

2.电力系统发生短路故障会对系统本身造成什么危害？1）短路故障是短路点附近的支路中出现比正常值大许多倍的电流，由于短路电流的电动力效应，导体间将产生巨大的机械应力，可能破坏导体和它们的支架。

2）比设备额定电流大许多倍的短路电流通过设备，会使设备发热增加，可能烧毁设备。

3）短路电流在短路点可能产生电弧，引发火灾。

4）短路时系统电压大幅度下降，对用户造成很大影响。

严重时会导致系统电压崩溃，造成电网大面积停电。

5）短路故障可能造成并列运行的发电机失去同步，破坏系统稳定，造成大面积停电。

这是短路故障的最严重后果。

6）发生不对称短路时，不平衡电流可能产生较大的磁通在邻近的电路内感应出很大的电动势，干扰附近的通信线路和信号系统，危及设备和人身安全。

7）不对称短路产生的负序电流和电压会对发电机造成损坏，破坏发电机的安全，缩短发电机的使用寿命。

3．同步发电机三相短路时为什么进行派克变换？目的是将同步发电机的变系数微分方程式转化为常系数微分方程式，从而为研究同步发电机的运行问题提供了一种简捷、准确的方法。

4.同步发电机磁链方程的电感系数矩阵中为什么会有变数、常数或零？变数：因为定子绕组的自感系数、互感系数以及定子绕组和转子绕组间的互感系数与定子绕组和转子绕组的相对位置θ角有关，变化周期前两者为π，后者为2π。

根本原因是在静止的定子空间有旋转的转子。

常数：转子绕组随转子旋转，对于其电流产生的磁通，其此路的磁阻总不便，因此转子各绕组自感系数为常数，同理转子各绕组间的互感系数也为常数，两个直轴绕组互感系数也为常数。

零：因为无论转子的位置如何，转子的直轴绕组和交轴绕组永远互相垂直，因此它们之间的互感系数为零。

5.同步发电机三相短路后，短路电流包含哪些分量？各按什么时间常数衰减？1）定子短路电流包含二倍频分量、直流分量和交流分量；励磁绕组的包含交流分量和直流分量；D轴阻尼绕组的包含交流分量和直流分量；Q轴阻尼包含交流分量。

第七章 电力系统静态稳定电力系统静态稳定：指电力系统受到小干扰后，不发生自发振荡或非同期失步，自动恢复到起始运行状态的能力。

实际上就是确定系统在某个运行稳态能否保持的问题。

第一节 简单系统的静态稳定简单系统：单机-无穷大系统隐极机：δϕsin Re cos∑=+=⎥⎦⎢⎣•==d q q q d d q E x I U I U I E UI P功角特性曲线为：● 转子运动方程：E T J P P dtd T -=220δω 在PT=PE 的点，功率平衡，速度不变 ● a 、b 两点为功率平衡点， a 为稳定平衡点，b 为不稳定平衡点。

∴ 在功角特性曲线上升段的运行点是静态稳定运行点，在下降段的运行点是不稳定运行点。

静态稳定判据：0>δd dP E静态稳定极限点：0=δd dPE ，其对应的功率称为静态稳定极限功率sl P其对应的功率角称为静态稳定极限功率角δsl简单系统：P sl =P max有功功率储备系数：%15%1000>⨯-=P P P k sl p 第二节 负荷的静态稳定本节中介绍转矩（有功功率）的方法，类似异步机起动的分析； 另有电压稳定的分析方法。

第三节 小干扰法分析简单系统的静态稳定分析简单系统的静态稳定⑴简单系统、简单网络：定子绕组方程可用功角特性表示 ⑵不考虑调速器和原动机方程，PT = P0 = 常数 ⑶不考虑励磁调节系统，if = 常数，Eq 恒定 列状态变量偏移量的线性方程状态方程：)sin (1)1(0δωωωδ∑-=-=d q T J x U E P T dt d dtd小干扰，δδδ∆+=0， ωωω∆+=0则)sin(0δδ∆+=∑d q E x U E P+∆⎪⎪⎭⎫ ⎝⎛+∆⎪⎭⎫ ⎝⎛+=∑222000!21sin δδδδδδδd P d d dP x U E E E d q δδδδ∆⎪⎭⎫⎝⎛+=∑0sin d dP x U E E d q 忽略高次项，线性化E P P ∆+=0∴ δδωωωδδ∆⎪⎭⎫⎝⎛-=∆∆=∆010d dP T dt d dtd E J矩阵形式：⎥⎦⎤⎢⎣⎡∆∆⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡∆∆ωδδωωδδ01000d dP T E J 根据特征根判断系统的稳定性系数矩阵的特征根为：002,1δδωλ⎪⎭⎫ ⎝⎛-±=d dP T E J 当00<⎪⎭⎫ ⎝⎛δδd dP E ，2,1λ为实根，则ωδ∆∆,单调增，发电机非同期失步；当00>⎪⎭⎫⎝⎛δδd dP E，2,1λ为一对虚根，则ωδ∆∆,等幅振荡，发电机在阻尼作用下减幅振荡。

电力系统暂态分析（自己总结的）电力系统暂态分析过程（复习提纲）第一篇电力系统电磁暂态过程分析（电力系统故障分析）1 第一章电力系统故障分析的基本知识1.1故障概述1.2标幺制1.2.1标幺值1.2.2基准值的选取1.2.3基准值改变时标幺值的换算1.2.4变压器联系的不同电压等级电网中各元件参数标幺值的计算一、准确计算法二、近似计算法1.3无限大功率电源供电的三相短路电流分析1.3.1暂态过程分析1.3.2短路冲击电流和短路电流有效值一、短路冲击电流二、短路电流有效值习题2 第二章同步发电机突然三相短路分析2.1同步发电机在空载情况下定子突然三相短路后的电流波形及其分析2.2同步发电机空载下三相短路后内部物理过程以及短路电流分析2.2.1短路后各绕组的此联及电流分量一、定子绕组磁链和短路电流分量1、励磁主磁通交链定子三相绕组的磁链2、短路瞬间三相绕组磁链的瞬时值3、磁链守恒原理的作用4、三相短路电流产生的磁链5、对应的i 的三相短路电流二、励磁绕组磁链和电流分量1、强制励磁电流产生的磁链2、电子三相交流电流的电枢反应3、定子直流电流的磁场对励磁绕组产生的磁链4、按照磁链守恒原理励磁回路感生的电流和磁链三、等效阻尼绕组的电流四、定子和转子回路（励磁和阻尼回路的统称）电流分量的对应关系和衰减2.2.2短路电流极基频交流分量的初始和稳态有效值一、稳态值二、初始值1、不计阻尼回路时基频交流分量初始值2、计及阻尼回路作用的初始值2.2.3 短路电流的近似表达式一、基频交流分量的近似表达式二、全电流的近似表达式2.3 同步发电机负载下三相短路交流电流初始值2.3.1 正常稳态运行时的相量图和电压平衡关系2.3.2 不计阻尼回路时的初始值'I 和暂态电动势'q|0|E 、'|0|E一、交轴方向二、直轴方向2.3.3 计及阻尼回路的''I 和次暂态电动势''|0|E一、交轴方向二、直轴方向2.4 同步发电机的基本方程2.4.1 同步发电机的基本方程和坐标转换一、发电机回路电压方程和磁链方程二、派克变换及d 、q 、0、坐标系统的发电机基本方程1、磁链方程的坐标变换2、电压平衡方程的坐标变换2.4.2 基本方程的拉氏运算形式和运算电抗一、不计阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗二、计及阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗2.5 应用同步发电机基本方程分析突然三相短路电流2.5.1 不计阻尼绕组时的短路电流一、忽略所有绕组的电阻以分析d i 、q i 各电流分量的初始值二、dq i 的稳态值三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减时间常数2、dq i 中基频交流分量的衰减时间常数3、计及各分量衰减的dq i四、定子三相短路电流五、交轴暂态电动势2.5.2 计及阻尼绕组时的短路电流一、dq i 各分量的初始值二、dq i 的稳态直流三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减2、q i 直流分量的衰减3、dq i 中基频交流分量的衰减时间常数四、定子三相短路电流五、次暂态电动势1、交轴次暂态电动势''Eq 2、直轴次暂态电动势''Ed2.6自动调节励磁装置对短路电流的影响3 第三章电力系统三相短路电流的实用计算3.1短路电流交流分量初始值计算3.1.1计算的条件和近似3.1.2简单系统''I计算3.1.3复杂系统计算3.2计算机计算复杂系统短路电流交流分量初始值的原理3.2.1等值网络3.2.2用节点阻抗矩阵的计算方法3.2.3用节点导纳矩阵的计算方法一、应用节点导纳矩阵计算短路电流的原理二、三角分解法求导纳型节点方程3.2.4短路点在线路上任意处的计算公式3.3其他时刻短路电流交流分量有效值的计算3.3.1运算曲线法一、方法的基本原理二、运算曲线的制定三、应用运算曲线计算的步骤四、合并电源简化计算五、转移阻抗3.3.2应用计算系数计算一、无限大功率电源二、发电机和异步电动机4 第四章对称分量法及电力系统元件的各序参数和等值电路4.1对称分量法4.2对称分量法在不对称故障分析中的应用4.3同步发电机的负序和零序电抗4.3.1同步电机不对称短路时的高次谐波电流4.3.2同步发电机的负序电抗4.3.3同步发电机的零序电抗4.4异步电动机的负序和零序电抗4.5变压器的零序电抗和等值电路4.5.1双绕组变压器一、YNd接线变压器二、YNy接线变压器三、YNyn接线变压器4.5.2三绕组变压器4.5.3自耦变压器4.6输电线路的零序阻抗和电纳4.6.1输电线路的零序阻抗一、单根导线——大地回路的自阻抗二、双回路架空输电线路的零序阻抗三、架空地线的影响四、电缆线路的零序阻抗4.6.2架空线路的零序电容（电纳）一、分析导线电容的基本公式二、单回线路的零序电容三、同杆双回路的零序电容4.7零序网络的构成5 第五章不对称故障的分析计算5.1各种不对称短路时故障处的短路电流和电压5.1.1单相接地短路[(1)f]5.1.2两相短路[(2)f]5.1.3两相接地短路[(11)f，]5.1.4正序增广网络的应用一、正序增广网络二、应用运算曲线求故障处正序短路电流5.2非故障处电流、电压的计算5.2.1计算各序网中任意处各序电流、电压5.2.2对称分量经变压器后的相位变化5.3非全相运行的分析计算5.3.1三序网络及其电压方程5.3.2一相断线5.3.3两相断线5.4计算机计算程序原理框图第二篇电力系统机电暂态过程分析（电力系统的稳定性）6 第六章电力系统稳定性问题概述和各元件机电特征6.1概述6.2同步发电机组的机电特性6.2.1同步发电机组转子运动方程6.2.2发电机的电磁转矩和功率一、简单系统中发电机的功率二、隐极同步发电机的功-角特性三、凸极式发电机的功-角特性四、发电机功率的一般近似表达式6.2.3电动势变化过程的方程式6.3自动调节励磁系统的作用原理和数学模型6.3.1主励磁系统一、直流励磁机励磁二、交流励磁机励磁三、他励直流励磁机的方程和框图6.3.2自动调节励磁装置及其框图6.3.3自动调节励磁系统的简化模型6.4负荷特性6.4.1恒定阻抗（导纳）6.4.2异步电动机的机电特性——变化阻抗一、异步电动机转子运动方程二、异步电动机转差率的变化——等值阻抗的变化6.5柔性输电装置特性6.5.1静止无功补偿器（SVC）一、晶闸管控制的电抗器二、晶闸管投切的电容器三、SVC的静态特性和动态模型6.5.2晶闸管控制的串联电容器（TCSC）一、基本原理二、导通阶段三、关断阶段7 第七章电力系统静态稳定7.1简单电力系统的静态稳定7.2小干扰法分析简单系统表态稳定7.2.1小干扰法分析简单系统的静态稳定一、列出系统状态变量偏移量的线性状态方程二、根据特征值判断系统的稳定性7.2.2阻尼作用对静态稳定的影响7.3自动调节励磁系统对静态稳定的影响7.3.1按电压偏差比例调节励磁一、列出系统状态方程二、稳态判据的分析三、计及T时系统的状态方程和稳定判据e7.3.2励磁调节器的改进一、电力系统稳定器及强力式调节器二、调节励磁对静态稳定影响的综述7.4多机系统的静态稳定近似分析7.5提高系统静态稳定性的措施7.5.1采用自动调节励磁装置7.5.2减小元件的电抗一、采用分裂导线二、提高线路额定电压等级三、采用串联电容补偿7.5.3改善系统的结构和采用中间补偿设备一、改善系统的结构二、采用中间补偿设备8 第八章电力系统暂态稳定8.1电力系统暂态稳定概述8.2简单系统的暂态稳定性8.2.1物理过程分析一、功率特性的变化二、系统在扰动前的运行方式和扰动后发电机转子的运动情况8.2.2等面积定则8.2.3发电机转子运动方程的求解一、一般过程二、改进欧拉法8.3发电机组自动调节系统对暂态稳定的影响8.3.1自动调节系统对暂态稳定的影响一、自动调节励磁系统的作用二、自动调节系统的作用8.3.2计及自动调节励磁系统作用时的暂态稳定分析8.4复杂电力系统的暂态稳定计算8.4.1假设发电机暂态电动势和机械功率均为常数，负荷为恒定阻抗的近似计算法一、发电机作为电压源时的计算步骤二、发电机作为电流源时的计算步骤8.4.2假设发电机交轴暂态电动势和机械功率为常数一、坐标变换二、发电机电流源与网络方程求解8.4.3等值发电机8.5提高暂态稳定性的措施8.5.1故障的快速切除和自动重合闸装置的应用8.5.2提高发电机输出的电磁功率一、对发电机实行强行励磁二、电气制动三、变压器中性点经小电阻接地8.5.3减少原动机输出的机械功率8.5.4系统失去稳定后的措施一、设置解析点二、短期异步运行和再同步的可能性。

1．什么叫电力系统静态稳定、暂态稳定和动态稳定(1)电力系统静态稳定：是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。

(2)电力系统暂态稳定：指的是电力系统受到大干扰后，各发电机保持同步运行并过渡到新的或恢得到原来稳定运行状态的能力，通常指第一或第二摆不失步。

(3)电力系统动态稳定：是指系统受到干扰后，不发生振幅不断增大的振荡而失步。

2．提高系统稳定的基本措施1）加强网架结构；2）提高系统稳定的控制和采用保护装置。

(1)加强电网网架，提高系统稳定。

线路输送功率能力与线路两端电压之积成正比，而与线路阻抗成反比。

减少线路电抗和维持电压，可提高系统稳定性。

增加输电线回路数、采用紧凑型线路都可减少线路阻抗。

在线路上装设串联电容是一种有效的减少线路阻抗的方法，比增加线路回路数要经济。

串连电容的容抗占线路电抗的百分数称为补偿度，一般在50％左右，过高将容易引起次同步振荡。

在长线路中间装设静止无功补偿装置（SVC），能有效地保持线路中间电压水平（相当于长线路变成两段短线路），并快速调整系统无功，是提高系统稳定性的重要手段。

(2)电力系统稳定控制和保护装置。

提高电力系统稳定性的控制可包括两个方面：①失去稳定前，采取措施提高系统的稳定性；②失去稳定后，采取措施重新恢复新的稳定运行。

几种主要的稳定控制措施：a:发电机励磁系统及控制。

发电机励磁系统是电力系统正常运行必不可少的重要设备，同时，在故障状态能快速调节发电机机端电压，促进电压、电磁功率摆动的快速平息。

因此，充分发挥其改善系统稳定的潜力是提高系统稳定性最经济的措施，国外得到普遍重视。

常规励磁系统采用PID调节并附加电力系统稳定器（PSS），既可提高静态稳定又可阻尼低频振荡，提高动态稳定性。

目前国外较多的是采用快速高顶值可控硅励磁系统，配以高放大倍数调节器和PSS装置，这样可同时提高静态、暂态和动态3种稳定性。

b: 电气制动及其控制装置。

电力系统中的稳态与暂态分析研究在现代社会中，电力系统已经成为经济发展和社会生活的重要支撑。

而在电力系统的运行中，稳态与暂态分析则是必不可少的研究领域。

本文将从电力系统的基本结构和运行机理、稳态与暂态分析的定义和意义、稳定性分析的方法和案例、暂态分析及其应用等方面进行分析和研究。

一、电力系统的基本结构和运行机理电力系统由发电厂、输电线路、变电站和配电网络等组成。

在电力系统中，发电厂将化石能源、水力能源等转化为电能，然后通过输电线路将电能输送到用电的地方。

变电站则起到将输送到用电的地方的高压电转换为低压电的作用。

而配电网络则将低压电送入家庭、工业以及商业用电网络中。

电力系统的运行依赖于属于负载的电气设备的输入电源所需的电能。

负载系统运行电力的输入必须满足稳态和暂态条件。

所谓的稳态是指电力系统的电量和负载方面的条件在某一时间段是稳定的。

暂态包括了瞬时、短暂和暂时的过电流和过电压等瞬时现象。

二、稳态与暂态分析的定义和意义稳态分析是指在电力系统的稳定状态下的分析研究。

其目的是评估系统的负载情况及其对整个系统的影响，为电力系统的运行提供重要的支持。

稳态分析的主要内容包括了功率平衡、电能质量、稳态电压控制、无功功率补偿等因素。

暂态分析则是指在电力系统的暂态条件下的分析研究。

暂态分析是了解电力系统的动态性能和保障电力系统安全稳定运行的重要手段。

暂态分析的主要内容包括了开关过电压、母线短路、风暴等因素引发的线路故障，以及对电力系统故障影响机理的分析等。

在稳态和暂态分析中，都需要对电力系统的稳定性进行分析研究。

三、稳定性问题分析及其方法和案例稳定性问题分析是指在电力系统运行中，对电力系统的稳定性进行分析和研究。

稳定性主要有两种分类方法，一种分类方法是按照电力系统稳定状态的不同，将稳定性分为静态稳定和动态稳定。

另一种方法则是按照系统影响的不同分类，将稳定性分为小干扰稳定和大干扰稳定。

稳定性分析法主要有大干扰法、小扰动法、能量功率法等。

《电力系统暂态分析》研究生入学考试大纲业第一章电力系统故障分析的基本知识重点掌握：故障及其危害、标么值；无限大功率电源供电的三项短路电流分析；冲击电流（冲击系数）和最大有效值电流的概念。

第二章同步发电机电磁暂态过程重点掌握：同步发电机原始方程；坐标变换和派克方程；同步发电机稳态运行；无阻尼绕组同步发电机三相短路电磁暂态过程；有阻尼绕组同步发电机三相短路电磁暂态过程；同步发电机三相短路物理概念分析。

一般了解：自动调节励磁装置对同步发电机三相短路的影响。

第三章电力系统三相短路的实用计算重点掌握：周期分量电流起始值的计算；运用运算曲线求任意时刻短路点的短路电流的周期分量。

院一般了解：负荷对短路电流的影响。

第四章电力系统元件各序参数和等值电路重点掌握：对称分量法和序阻抗的概念，元件的序阻抗；电力系统各序网的构成第五章简单不对称故障分析计算重点掌握：横向不对称故障的分析计算；短路点过渡电阻对横向不对称故障的影响；纵向不对称故障的分析计算；非故障处电流的计算。

一般了解：故障计算的网络方程；对称故障电流的计算机计算方法；不对称故障电流的计算机计算方法。

3第六章电力系统静态稳定重点掌握：电力系统稳定的含义、分类以及判别稳定的方法；同步发电机转子运动方程；同步发电机电磁转距；简单电力系统的静态稳定；自动调节励磁对静态稳定的影响；提高静态稳定的措施。

一般了解：同步发电机励磁系统方程；同步发电机原动机和调速系统方程；负荷的静态稳定；多机系统静态稳定的近似分析。

第七章电力系统暂态稳定重点掌握：简单电力系统的暂态稳定；提高暂态稳定的措施。

一般了解：自动调节系统对暂态稳定的影响；复杂系统暂态稳定计算。

《电力系统暂态分析》课程试卷（1卷）（时量：120分钟总分100分）注意：1. 答案必须填写在答题纸上，填写在试题上无效。

2. 答卷必须写明题目序号，并按题号顺序答题。

3. 请保持行距，保持卷面整洁。

一、选择题（每小题2分，共20分）1、中性点不接地系统，发生单相故障，非故障相电压上升为（）。
