SHANXI WATER RESOURCES小浪底引黄工程引水干线隧洞突涌水封堵方案赵文静（山西省小浪底引黄工程建设管理局，山西太原030002）［摘要］小浪底引黄工程引水干线2号隧洞，掘进至桩号32+013时，发生突涌水。

隧洞排水量约10896m 3/d ，已接近12000m 3/d 排水系统极限。

为确保施工安全，降低隧洞排水压力，减小淹洞风险，采用化学灌浆对富水洞段地下水进行封堵。

文章对掌子面涌水孔、掌子面封堵、注浆效果检验等工艺进行了阐述。

采用化学灌浆取得了很好的效果，既提高了围岩的整体性，又达到了堵水的目的，开挖掘进过程中，掌子面的渗流量明显降低。

［关键词］隧洞；突涌水；隧洞排水；化学灌浆［中图分类号］U453.6+1［文献标识码］C［文章编号］1004-7042（2019）01-0022-02小浪底引黄工程V 标，位于运城市东部的垣曲县和闻喜县境内，标段主要工程包括2号隧洞20+250~34+090段，6号、7号、8号、9号支洞及临时工程等，主洞全长13.84km 。

4条支洞长约3539.48m 。

其中6号支洞位于主洞桩号21+095处，支洞全长617m ，支洞进口底高程为563m ，设计坡度为7.1°，与主洞交汇点底标高为490.28m ，交角70°，支洞出碴采用无轨运输。

7号支洞位于主洞桩号25+138.16处，支洞全长834.92m ，支洞进口底高程为612m ，纵坡14.5%，与主洞交汇点底标高为489m ，支洞出碴采用无轨运输。

8号支洞位于主洞桩号28+520处，支洞全长688.4m ，支洞进口底高程为725m ，设计坡度为20.95°，与主洞交汇点底标高为487.80m ，支洞出碴采用有轨运输。

9号支洞位于主洞桩号32+690处，支洞全长1198.9m ，支洞进口底高程为835m ，设计坡度为17.3°，与主洞交汇点底标高为486.41m ，支洞出碴采用有轨运输。

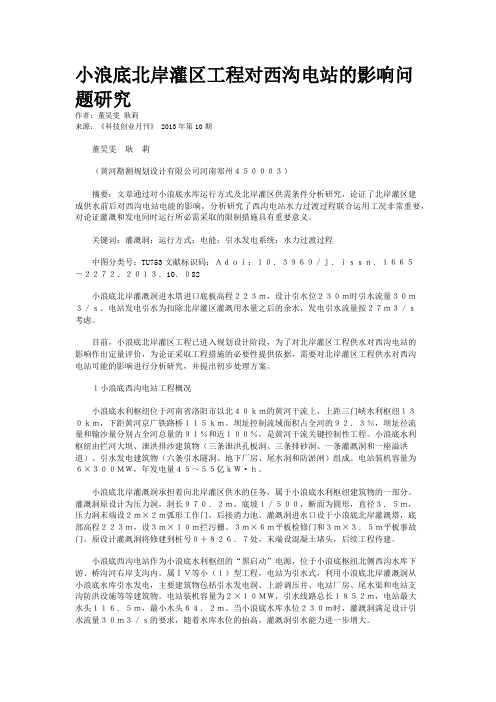

小浪底北岸灌区工程对西沟电站的影响问题研究作者：董昊雯耿莉来源：《科技创业月刊》 2013年第10期董昊雯耿莉（黄河勘测规划设计有限公司河南郑州４５０００３）摘要：文章通过对小浪底水库运行方式及北岸灌区供需条件分析研究，论证了北岸灌区建成供水前后对西沟电站电能的影响，分析研究了西沟电站水力过渡过程联合运用工况非常重要，对论证灌溉和发电同时运行所必需采取的限制措施具有重要意义。
