变压器规格：电力变压器参数

一．概述朔黄铁路线路全长约585.8km，西起神朔线神池南站，向东经过山西省、河北省终至黄骅港站。

设计为国家I级干线、双线电气化铁路，重载路基，正线总长592公里，共计34个车站33个区间。

其中，隧道总长约66.367公里，共77个隧道。

二．引用标准GB 1094 《电力变压器》；GB/T 7328《变压器和电抗器的声级测定》；GB/T7449《电力变压器和电抗器的雷击冲击和操作冲击试验导则》；GB/T 10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》；GB/T 5273 《变压器、高压电器和套管的接线端子》；GB/T 13499 《电力变压器应用导则》；GB/T 15164 《油浸式电力变压器负载导则》；GB311.1-1997 《高压输变电设备的绝缘配合》GB50150 《电气装置安装工程电气设备交接试验标准》GB/T16927.l-1997 《高电压试验技术第一部分：一般试验要求》GB/T16927.2-1997 《高电压试验技术第二部分：测量系统》GB/T6451-2008 《三相油浸式电力变压器技术参数和要求》JB/T 3837-1996 《变压器类产品型号编制方法》三．使用环境条件1. 系统标称电压：10kV。

2. 电源系统接地形式：不接地。

3．安装场所：户外。

4. 海拔高度：≤1000m。

5. 运行环境温度：户外－25℃～＋45℃6. 运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。

7. 空气质量：周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。

污秽等级不超过现行GB/T5582中的Ⅲ级。

8. 地震烈度：不超过8度。

四．主要技术参数1．技术规格1.1型式：户外油浸自冷式1.2 额定电压：10±5% /0.4 kV1.3 额定容量：30-500kVA1.4 联结组标号：D,yn111.5 频率：50Hz1.6 阻抗电压：见下表1.7 变压器噪音小于40分贝。

10kV变压器型号及参数大全1. 10kV变压器简介10kV变压器是一种常见的电力设备，用于将高电压输电线路的电能转换为低电压供电给用户。

它是电力系统中不可或缺的一部分，承担着电能传输和分配的重要任务。

本文将介绍一些常见的10kV变压器型号及其参数。

2. 10kV变压器型号及参数2.1 型号A•额定容量：1000kVA•额定电压：10kV/0.4kV•绕组形式：Y/Yyn0•额定频率：50Hz•空载损耗：5kW•短路阻抗：6%•外形尺寸：1500mm×1200mm×2000mm2.2 型号B•额定容量：1500kVA•额定电压：10kV/0.4kV•绕组形式：Y/D•额定频率：50Hz•空载损耗：8kW•短路阻抗：7%•外形尺寸：1800mm×1400mm×2200mm2.3 型号C•额定容量：2000kVA•额定电压：10kV/0.4kV•绕组形式：Y/Y•额定频率：50Hz•空载损耗：10kW•短路阻抗：8%•外形尺寸：2000mm×1600mm×2500mm3. 选型建议选择10kV变压器时，可以根据实际需求和以下因素进行考虑：•额定容量：根据用电负荷进行计算，确保变压器能够满足供电需求。

•绕组形式：根据系统接线方式和运行要求，选择合适的绕组形式，如Y/Yyn0、Y/D、Y/Y等。

•短路阻抗：短路阻抗越大，对系统的电压稳定性越好，但成本也会相应增加。

•外形尺寸：根据安装场所和空间限制，选择适合的外形尺寸。

4. 维护保养为确保10kV变压器的正常运行和延长使用寿命，以下是一些常见的维护保养措施：•定期检查变压器的绝缘状况，如绝缘电阻和绝缘介质的油质情况。

•检查变压器的冷却装置，保证散热效果良好。

•定期清洗变压器外部和内部的污垢，避免灰尘和异物对变压器的影响。

•检查变压器的接线端子，确保接触良好，避免接触不良或松动。

•定期进行变压器的负载测试，确保其工作在额定容量范围内。

电力变压器的技术参数及型号大全变压器利用电磁感应的原理来改变交流电压的装置，变压器研究报告指出：主要构件是初级线圈、次级线圈和铁心(磁芯)。

在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

下面来看看变压器参数。

1 额定容量se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kva。

其计算公式为：三相变压器se=1.732ueie 单相变压器量se=ueie2、额定电压ue“指变压器长时间运行时所能承受的工作电压(铭牌上的ue值,是指调压分接开关在中间分头时的额定电压);单位为kv。

3、额定电流ie：在额定容量se和允许温升条件下,允许长期通过的工作电流,单位为a。

4、短路电压ud%：也称阻抗电压(uk%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压ue之比的百分数。

即：ud%=ud/ue;100%变压器的并列运行要求ud%值相同,当变压器二次侧短咱时,ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

5、空载电流i。

;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。

它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。

空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。

6、空载损耗(铁损)δp0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。

它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。

7、短路损耗(铜损)δpd：变压器的铁损包括两个方面。

一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。

另一是涡流损耗,当变压器工作时。

铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。

变压器及容量等级及性能参数变压器是电力系统中常用的电力变换设备，用于改变电压和电流的数值，实现电力输送、分配和转换。

根据不同的应用领域和需求，变压器具有不同的容量等级和性能参数。

下面将详细介绍变压器的容量等级和性能参数。

一、容量等级1.低压变压器：低压变压器通常用于居民区、工业用电、商业用电等场合，其额定电压一般在1000V以下。

低压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-250kVA之间，常用于个别家庭、小型商铺等场所；-中型变压器：容量在250-1000kVA之间，常用于居民楼、小型工业企业等场所；-大型变压器：容量在1000kVA以上，常用于大型工业厂区、商业综合体、机关、学校等场所。

2.高压变压器：高压变压器一般用于输电和配电系统中，其额定电压可达到110kV以上。

高压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-20MVA之间，常用于中小型工业企业、地铁、医院等场所；-中型变压器：容量在20-100MVA之间，常用于城市配电网、大型工业企业等场所；-大型变压器：容量在100MVA以上，常用于电网的主变压器、变电站等场所。

二、性能参数1.额定容量：变压器的额定容量是指变压器能够持续工作的最大容量，单位通常为千伏安（kVA）。

额定容量是选择变压器的重要参数之一，需要根据实际负载需求来确定。

2.额定电压比：变压器的额定电压比是指变压器的一次侧（高压侧）与二次侧（低压侧）的额定电压之间的比值。

例如，220kV/110kV的变压器，额定电压比为2、额定电压比决定了变压器的变压倍率，选择合适的额定电压比能够满足电力系统的需求。

3.短路阻抗：变压器的短路阻抗是指在额定电压、额定频率下，变压器一侧短路时，通过短路点的电流与瞬时短路电压之比。

短路阻抗是衡量变压器性能的重要指标，它能够反映变压器的电流传输能力和电源事件的持续能力。

4.损耗：变压器的损耗分为无负荷损耗和负载损耗。

20kv变压器技术参数
20kV变压器的技术参数主要包括额定容量、高压和低压电压、联接方式、空载和负载损耗、短路阻抗等。

以下是20kV变压器技术参数的详细信息：
1. 额定容量：通常在30KVA至2500KVA之间。

2. 高压：20kV。

3. 低压：。

4. 联接方式：Dynll 20kV级S11系列油浸式电力变压器。

5. 空载损耗和负载损耗：根据型号和规格的不同，这些数值会有所不同。

6. 空载电流：根据型号和规格的不同，这些数值会有所不同。

7. 短路阻抗：一般在特定的百分比范围内，如±5%。

此外，不同的型号和规格的20kV变压器还有各自特有的技术参数，例如外形尺寸、底座尺寸、高压和低压出线等。

以上信息仅供参考，如需获取更准确的信息，建议查阅变压器说明书或咨询专业人士。

干式电力变压器技术参数和要求2023随着电力系统的不断发展和进步，干式电力变压器作为一种新型的变压器技术，逐渐受到了广泛的关注和应用。

本文将介绍干式电力变压器的技术参数和要求，以便更好地了解和应用这一技术。

一、技术参数1. 额定容量：干式电力变压器的额定容量是指其设计和运行的额定功率。

通常以千伏安（kVA）为单位进行表示，常见的额定容量有100kVA、500kVA、1000kVA等。

2. 额定电压：干式电力变压器的额定电压是指其设计和运行的额定电压等级。

根据不同的应用场景和需求，额定电压可以有多种选择，如10kV、35kV等。

3. 频率：干式电力变压器的频率通常与电力系统的频率保持一致，如50Hz或60Hz。

4. 绝缘等级：干式电力变压器的绝缘等级是指其绝缘材料和绝缘结构的耐压能力。

常见的绝缘等级有F级、H级等，代表了不同的耐压能力。

5. 温升：干式电力变压器的温升是指在额定负载下，变压器的温度升高。

通常以摄氏度（℃）为单位进行表示，常见的温升有80℃、100℃等。

二、技术要求1. 绝缘性能：干式电力变压器的绝缘性能是其关键要求之一。

要求变压器的绝缘材料具有良好的耐电压和耐热性能，以确保变压器在长期运行中不会发生绝缘击穿或绝缘老化等问题。

2. 散热性能：干式电力变压器的散热性能直接影响其运行的稳定性和寿命。

要求变压器具有良好的散热结构和散热介质，以有效地降低变压器的温升，保证其在额定负载下能够正常运行。

3. 噪音水平：干式电力变压器的噪音水平是其另一个重要要求。

要求变压器在运行时产生的噪音尽可能低，以减少对周围环境和人员的影响。

4. 可靠性：干式电力变压器的可靠性是其关键要求之一。

要求变压器具有良好的抗短路能力和抗过载能力，以确保其在各种异常情况下能够正常运行，并保护电力系统的安全稳定。

5. 维护便捷性：干式电力变压器的维护便捷性是其另一个重要要求。

要求变压器的结构设计合理，便于检修和维护，以减少维护工作的难度和成本。

35KV级电力变压器技术全参数35kV级电力变压器是一种用于输电和配电系统的重要电力设备，其主要作用是将高电压传输线路的电能转换为适用于用户的低电压电能。

本文将详细介绍35kV级电力变压器的技术全参数。

1.额定容量：35kV级电力变压器的额定容量通常从1MVA到100MVA不等。

额定容量是指变压器可以持续供应的最大输出功率。

变压器的额定容量越大，能够供应的电力范围越广。

2.额定电压：35kV级电力变压器的额定电压通常为35kV。

变压器的额定电压是指变压器所能承受的最大电压。

变压器的额定电压要与电网的运行电压相匹配，以确保变压器能够正常工作。

3.空载损耗：35kV级电力变压器在无负载状态下的能量损耗称为空载损耗。

空载损耗包括铁芯损耗和铜损耗。

铁芯损耗主要是由于铁芯材料的磁滞和涡流效应引起的，铜损耗则是由于线圈材料的电阻而产生的。

空载损耗越小，变压器的效率越高。

4.负载损耗：35kV级电力变压器在有负载情况下的能量损耗称为负载损耗。

负载损耗主要包括线圈电阻损耗和铁芯磁化损耗。

负载损耗与变压器的额定容量以及负载功率因数有关。

5.短路阻抗：短路阻抗是指变压器在短路情况下对电流的阻碍能力。

短路阻抗越大，变压器对电流的阻碍能力越强，能够承受更大的短路电流。

短路阻抗的大小取决于变压器的设计和规格。

6.绝缘等级：35kV级电力变压器的绝缘等级通常为H级。

绝缘等级是指变压器的绝缘材料能够承受的最高工作温度。

绝缘等级的选择要根据变压器的额定容量和运行环境来确定。

7.效率：35kV级电力变压器的效率指的是变压器的输出电能与输入电能之间的比值。

变压器的效率取决于其空载损耗和负载损耗。

高效率的变压器能够减少能源浪费，提高电力系统的可靠性和可持续性。

8.温升：35kV级电力变压器的温升是指变压器在额定容量和额定电压下的运行温度升高。

温升直接影响变压器的可靠性和寿命，过高的温升会导致变压器过热损坏。

因此，变压器的设计和制造要保证合理的温升。

S11-5000KV A/35KV/10KV-6KV-0.4KV电力变压器规格参数
S9(S11)-□/□
其中，S表示三相油浸式变压器
9(11)为水平性能代号
□/□表示额定容量/额定电压（高压侧），35KV所对应的低压侧可以10kv/6kv/0.4KV S11-5000KV A/35KV电力变压器执行标准
1.GB1094.1~2-1996电力变压器
2.GB1094.3,5-2003电力变压器
3.GB/T6451—2008三相油浸式电力变压器技术参数和要求
6、采用胶囊式储油柜，有效地减缓了变压器油的老化程度；指针式油位计能避免假油位现象的发生并彻底解决变压器油光照老化问题；带有集气装置的气体继电器，便于维护运行；采用片式散热器和大直径低速低噪音风机，提高了散热效果，降低了噪音。

7、对原传统的密封结构，特别是容易出现渗漏油的地方，从材料采购控制开始，确保钢材不生锈，磕碰，划伤，锤击，对油箱密封部分进行特殊加工，并对箱体进行整体喷丸，彻底清除箱体内加工中产生的尖角毛刺、焊渣，并使油漆的附着力加强。

(一)35kV级配电变压器技术参数
(二)35kV级电力变压器技术参数
S11-5000KV A/35KV变压器的应用范围是:三相卷铁芯全密封配电变压器铁心是使用专用卷绕设备，将硅钢带连续绕制成封闭型整体铁心，减少了传统铁心的接缝气隙，使得产品的噪音有明显的下降，产品经退火处理后，其空载损耗比S9型产品平均下降30％，35kv变压器采用波纹油箱全密封结构，具有外形美观，性能优良，免维护等特点，35kv变压器是新一代节能环保型产品。

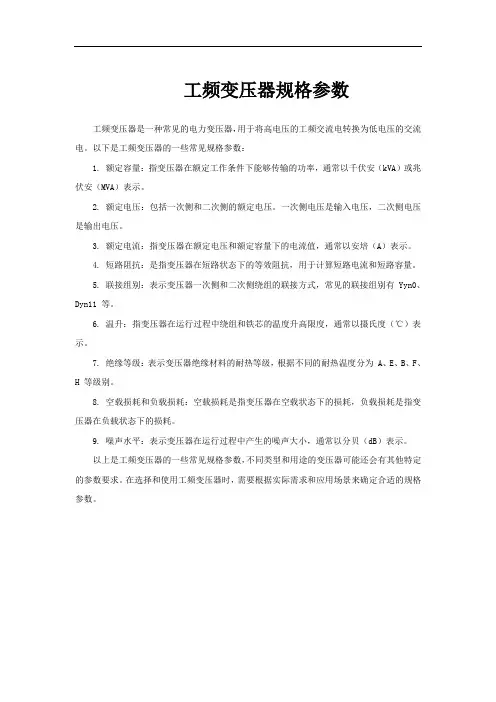

工频变压器规格参数
工频变压器是一种常见的电力变压器，用于将高电压的工频交流电转换为低电压的交流电。

以下是工频变压器的一些常见规格参数：
1. 额定容量：指变压器在额定工作条件下能够传输的功率，通常以千伏安（kVA）或兆伏安（MVA）表示。

2. 额定电压：包括一次侧和二次侧的额定电压。

一次侧电压是输入电压，二次侧电压是输出电压。

3. 额定电流：指变压器在额定电压和额定容量下的电流值，通常以安培（A）表示。

4. 短路阻抗：是指变压器在短路状态下的等效阻抗，用于计算短路电流和短路容量。

5. 联接组别：表示变压器一次侧和二次侧绕组的联接方式，常见的联接组别有 Yyn0、Dyn11 等。

6. 温升：指变压器在运行过程中绕组和铁芯的温度升高限度，通常以摄氏度（℃）表示。

7. 绝缘等级：表示变压器绝缘材料的耐热等级，根据不同的耐热温度分为 A、E、B、F、
H 等级别。

8. 空载损耗和负载损耗：空载损耗是指变压器在空载状态下的损耗，负载损耗是指变压器在负载状态下的损耗。

9. 噪声水平：表示变压器在运行过程中产生的噪声大小，通常以分贝（dB）表示。

以上是工频变压器的一些常见规格参数，不同类型和用途的变压器可能还会有其他特定的参数要求。

在选择和使用工频变压器时，需要根据实际需求和应用场景来确定合适的规格参数。

电力变压器主要技术参数之吉白夕凡创作变压器在规定的使用环境和运行条件下, 主要技术数据一般都都标注在变压器的铭牌上.主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重.A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量.B、额定电压（kV）：变压器长时间运行时所能接受的工作电压.为适应电网电压变动的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节高压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上, 其余绕组开路时所吸取的有功功率.与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数暗示.F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流即是额定值时,此时一次侧所施加的电压.一般以额定电压的百分数暗示.H、相数和频率：三相开头以S暗示, 单相开头以D暗示.中国国家标准频率f为50Hz.国外有60Hz的国家（如美国）.I、温升与冷却：变压器绕组或上层油温与变压器变压器绕组温升限值为65K、油面温升为55K.冷却方式也有多种：油浸自冷、强迫风冷, 水冷, 管式、片式等.J、绝缘水平：有绝缘品级标准.绝缘水平的暗示方法举例如下：高压额定电压为35kV级, 高压额定电压为10kV级的变压器绝缘水平暗示为 LI200AC85/LI75AC35, 其中LI200暗示该变压器变压器产物的绝缘水平为LI75AC35, 暗示变压器高压雷电冲击耐受电压为75kV, 工频耐受电压为35kV, 因为高压是400V, 可以不考虑.K、联结组标号：根据变压器一.二次绕组的相位关系,把变压器绕组连接成各种分歧的组合,称为绕组的联结组.为了区别分歧的联结组,常采纳时钟暗示法,即把高压侧线电压的相量作为时钟的长针,固定在12上,高压侧线电压的相量作为时钟的短针,看短针指在哪一个数字上,就作为该联结组的标号.如Dyn11暗示一次绕组是（三角形）联结, 二次绕组是带有中心点的（星形）联结, 组号为(11)点B1 双绕组变压器损耗电量分两部份计算B1.1 铁心损耗电量ΔAT=ΔP0(Un /Uf)2t (kW·h) (B1.1) 式中ΔAT——变压器铁心损耗电量, kW·h；ΔP0——变压器空载损耗功率, kW；Un——变压器额定电压, kV；Uf ——变压器分接头电压, kV；t——接人系统时间或计算时段, h.B1.2 绕组损耗电量. B1.2.1 当采纳变压器计算期均方根电流计算时有：ΔAR=ΔPK(Ijf / Ie )2t =ΔPK(Sjf / Se )2t (kW·h) (B1.2.1) 式中ΔAR——变压器绕组损耗电量, kW·h；ΔPK——变压器短路损耗功率, kW；Ie——变压器额定电流, 应取与负荷电流同一电压侧的数值, A；Sjf——变压器代表日(计算期), 以视在功率暗示的均方根值, kVA；Se——变压器额定容量, kVA. B1.2.2 当只具有变压器计算期平均电流时, 有：ΔAR=ΔPK(Ipj / Ie )2K2t=ΔPK(Spj / Se )2 K2 t (kW·h) (B1.2.2) 式中Ipj——变压器计算期平均电流, A；K——负荷曲线形状系数；Spj——变压器代表日(计算期)以视在功率暗示的平均负荷值, kVA.B1.2.3 当只具有变压器计算期的最年夜电流值时有：ΔAR=ΔPK(Imax / Ie )2K2t =ΔPK(Smax / Se )2F t (kW·h) (B1.2.3) 式中Imax——变压器计算期最年夜电流, A；Smax——变压器计算期以视在功率暗示的最年夜负荷值, kVA；F——计算期负荷曲线的损失因数.B1.3 双绕组变压器的损耗电量ΔA=ΔAT +ΔAR (kW·h) (BI.3) B2 三绕组变压器的损耗电量亦分为两部份计算B2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器. B2.2 绕组损耗电量计算.三绕组变压器的绕组损耗电量计算, 应根据各绕组的短路损耗功率及其通过的负荷, 分别计算每个绕组的损耗电量, 其总和即为三绕组变压器绕组损耗电量.B2.2.1 当采纳变压器计算期均方根电流计算时有：ΔAR =[ΔPK1(Ijf1 / Ie1)2+ΔPK2(Ijf2 / Ie2)2+ΔPK3 (Ijf3 / Ie3)2]t (kW·h) (B2.2.1-1)ΔPK1 =1/2[ΔPK(1-2) ＋ΔPK(1-3)－ΔPK(2-3)] (kW)ΔPK2 =ΔPK(1-2) －ΔPK1 (kW)ΔPK3 =ΔPK(1-3) －ΔPK1 (kW) (B2.2.1-2) 式中ΔAR——绕组损耗电量, kW·h；ΔPK1, ΔPK2, ΔPK3——分别为三绕组变压器高、中、高压绕组的短路损耗功率, kW；ΔPK(1-2), ΔPK(1-3), ΔPK(2-3)——分别为变压器额定容量的高一中压、高一高压、中一高压绕组短路损耗功率, kW；Ie1, Ie2, Ie3——分别为三绕组变压器高、中、高压绕组的额定电流, A；Ijf1, Ijf2, Ijf3——分别为三绕组变压器高、中、高压绕组的计算期(代表日)负荷电流的均方根值, A.B2.2.2 当采纳变压器计算期平均电流计算时有：ΔAR =[ΔPK1(Ipj1 / Ie1)2+ΔPK2(Ipj2 / Ie2)2 +ΔPK3 (Ipj3 / Ie3)2 ]t (kW·h) (B2.2.2)式中Ipj1, Ipj2, Ipj3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷电流的平均值, A；K1, K2, K3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷曲线形状系数(计算同附录A).B2.2.3 当采纳变压器计算期最年夜电流计算时有：ΔAR =[ΔPK1(Imax1 / Ie1)2F1+ΔPK2(Imax2 / Ie2)2F2+ΔP K3 (Imax3 / Ie3)2F3]t (kW·h)式中, Imax1, Imax2, Imax——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷电流的最年夜值, A；F1, F2, F3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷曲线的损失因数(计算同附录A).B3 自耦变压器电能损耗计算同三绕组变压器。

常见变压器及参数一览表
变压器参数解析
1. 变压器型号：每种变压器型号都对应着一定的额定容量、频率、额定电压和额定电流。

在表格中列出了常见的变压器型号。

2. 额定容量：变压器的额定容量是指其正常工作状态下能够传输的最大功率。

常见的额定容量包括100KVA、200KVA和
300KVA等。

3. 频率：变压器的频率是指电压周期性变化的次数。

在电力系统中，通常使用50Hz的频率。

4. 额定电压：变压器的额定电压是指其主次绕组所设计的最高
工作电压。

在表格中列出了常见的额定电压为380V。

5. 额定电流：变压器的额定电流是指在额定容量和额定电压下，变压器的最大工作电流。

在表格中列出了相应的额定电流。

6. 空载损耗：变压器在空载状态下的损耗。

空载损耗主要由铁
芯的磁滞损耗和变压器线圈的铜损耗组成。

7. 短路损耗：变压器在短路状态下的损耗。

短路损耗主要由变
压器线圈的漏耗和铁芯的涡流损耗组成。

结论
以上仅为常见变压器型号及其参数的一部分，不同型号的变压
器可能具有不同的参数。

在选用变压器时，需要根据具体需求和使
用场景来选择合适的型号和参数。

常用变压器容量规格下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变压器是电力系统中常见的电气设备，用于改变交流电压的大小。

35kv级sz11系列有载调压电力变压器技术参数
35KV级SZ11系列有载调压电力变压器的技术参数如下：
1. 额定电压：35KV
2. 额定容量：根据具体需求确定，可为10000KVA、
12500KVA、16000KVA等容量级别
3. 短路阻抗：根据具体需求确定，通常为6%、8%、10%等级
4. 额定频率：50Hz或60Hz
5. 联结组别：Yyn0（其他联结组别也可根据需求定制）
6. 冷却方式：AN/AF（自然风冷或强迫风冷）
7. 防护等级：根据具体需求确定，通常为IP00、IP20、IP23
等级
8. 绝缘等级：H级（可根据需求进一步定制，如F级、C级等）
9. 输出接线方式：H.V侧接线可选为侧入或顶入，L.V侧接线
可选为侧入或顶入
10. 调压范围：根据具体需求确定，通常为±5%、±10%等级
11. 温升标准：根据具体需求确定，通常为A类、F类等级
12. 外壳材料：钢板或不锈钢板材
13. 防护涂层：环氧树脂涂层或防锈漆处理
14. 运行环境温度：常温（可根据需求进一步定制，如高温、
低温环境等）
15. 运行条件：室内或室外（可根据具体需求定制）
请注意，以上参数仅为常见的技术参数，实际定制和设计变压器时，还需根据实际需求进行具体的设计和规格确定。

35KV级电力变压器技术参数35kV级电力变压器是一种高压变压器，主要用于电力系统中的高压输电线路和低压供电线路之间的变换电压。

下面详细介绍35kV级电力变压器的技术参数。

2.额定电压：额定电压是指变压器的输入和输出侧电压的设计值。

对于35kV级电力变压器，输入侧通常是高压输入，额定电压一般为35kV。

输出侧则通常是低压输出，额定电压一般为0.4kV或10kV。

3.额定电流：额定电流是指在额定容量和额定电压下，变压器能够正常工作的最大电流值。

35kV级电力变压器的额定电流一般在数百安培至几千安培之间。

4.频率：频率是指电力系统中电流和电压的周期性变化，通常以赫兹（Hz）表示。

对于35kV级电力变压器，额定频率通常为50Hz或60Hz。

5.冷却方式：冷却方式是指保持变压器温度稳定的方法。

常见的冷却方式有自然风冷却、油冷却和气体冷却等。

对于35kV级电力变压器，常见的冷却方式是油冷却或气体冷却。

6.变压器损耗：变压器的损耗主要包括铁心损耗和铜损耗。

铁心损耗是指变压器的铁芯在磁化和去磁化过程中的能量损耗，通常以无功功率表示。

铜损耗是指变压器的线圈在通电过程中产生的电阻损耗，通常以有功功率表示。

7.短路阻抗：短路阻抗是指变压器在短路状态下所产生的内部电阻，通常以百分比表示。

短路阻抗决定了变压器在短路发生时所能承受的电流大小。

8.绝缘等级：绝缘等级是指变压器内部绝缘材料的耐压能力。

对于35kV级电力变压器，绝缘等级通常为A级或F级。

9.外壳防护等级：外壳防护等级是指变压器外壳对外界固体物体和液体的防护能力，常用IP等级表示。

对于35kV级电力变压器，外壳防护等级通常为IP00至IP2310.温升限值：温升限值是指变压器在额定负载下，温升在规定时间内不超过的最大值。

温升限值决定了变压器的散热能力和使用寿命。

以上是35kV级电力变压器的一些技术参数，这些参数对于电力系统的设计和变压器的选型非常重要，能够有效保证电力系统的正常运行和供电质量。

变压器的容量等级及性能参数变压器的容量等级和性能参数是衡量变压器性能的重要指标。

变压器的容量等级是指变压器按照额定容量大小进行分类，并决定了变压器的大小和能够处理的功率范围。

变压器的性能参数包括额定电压、额定电流、额定频率、温度升高限制、短路阻抗等。

一、变压器的容量等级1.小容量变压器：容量小于1000KVA。

小容量变压器主要用于工商业用电和小型居民区供电。

二、变压器的性能参数1. 额定电压（Rated Voltage）：变压器设计的工作电压。

额定电压通常有高压侧和低压侧两个值，分别表示变压器在高压侧和低压侧的额定电压。

2. 额定电流（Rated Current）：变压器在额定电压下的额定工作电流。

3. 额定频率（Rated Frequency）：变压器额定工作的电力系统频率。

在不同地区，额定频率可能有所不同，通常为50Hz或60Hz。

4. 温度升高限制（Temperature Rise Limit）：变压器温升达到额定工作温度时所允许的温度升高。

温度升高限制是决定变压器连续运行的重要指标。

5. 短路阻抗（Short Circuit Impedance）：变压器的短路电流与短路电压之比。

短路阻抗是衡量变压器应对短路电流能力的重要指标。

6. 效率（Efficiency）：变压器输出功率与输入功率之比，通常以百分比表示。

7. 空载损耗（No-load Loss）：变压器在空载状态下的电力损耗。

8. 负载损耗（Load Loss）：变压器在额定负载下的电力损耗。

这些参数综合反映了变压器在不同负载条件下的能力、效率和性能。

根据不同需求和应用场景的不同，选择合适的容量等级和性能参数的变压器，能够提供稳定和高效的电能转换与分配。

$9一乂三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。

设计的主导思想是满足产品的可靠性，提高产品的性能，根据新S9产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值，同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构合理。

S11-30〜1600/6-10电力变压器规格与主要技术数据额定容量电压KV 损耗W 阻抗电压空载电流联接组别重量kg 外形尺寸轨距高压低压空载负载% % 器身重油重总重（长*宽*高）(mm)102030 100 600 2.8 148 59 280 980*560*1030 400*400 50 130 870 2.5 215 74 376 1040*580*1080 400*400 63 150 1040 2.4 249 81 425 1060*752*1100 400*400 80 180 1250 2.2 308 92 507 1110*762*1140 400*400100 200 15004 2.1 349 103 588 1092*772*1170 550*550125 6 240 1800 2.0 417 115 682 1155*782*1214 550*550 160 270 2200 1.9 495 131 807 1240*792*1254 550*550 200 6.3 0.4 330 2600 1.8 Y,yno 581 160 952 1400*812*1350 550*550 250 400 3050 1.8 700 178 **** *****818*1455 550*550 315 10 480 3650 1.8 804 204 1281 1448*938*1500 550*550 400 570 4300 1.5 970 225 1508 1488*848*1550 550*550 500 680 5150 1.4 1143 254 1760 1610*868*1620 600*600 630 810 6200 1.3 1288 306 2025 1748*1042*1635 600*600 800 980 7500 1.0 1710 463 2781 2050*1125*2170 820*6601000 1150 10300 4.5 0.7 1748 533 3003 2030*1125*2220 820*6601250 1360 12000 0.6 2053 615 3052 2220*1294*2025 820*6601600 1640 14500.6 2640 740 4327 2600*1326*2213 820*660・80074~3150074三相双绕组无励磁调压电力变压器：（高压变压器技术数据）・2000KVA~200000KVA三相双绕组有载调压电力变压器:注1：对于低压电压为10.5kV和11kV的变压器，可提供连接组标号为Dyn11的产品。

电力变压器基本型号及参数知识干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。

变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
