CPK 培训教材一.Cpk 的定义某一制程在一定因素与正常管制状态下的质量作业能力. 二.Cpk 的影响因素制程要因---原料,机器设备,人员能力,测量仪器. 制程条件---常态分配,统计管制状态. 三.Cpk 的计算 USL:上限尺寸 LSL:下限尺寸Average:测量数据的平均值σ:标准偏差,其公式为: σ=1/)(22--∑∑n n x xCpu=(USL-Average)/3σ Cpl=(Average-LSL)/3σ Cpk=Min(Cpu,Cpl)σ:其大小表示测量数据的离散程度, σ越小表示数据的离散程度越小,反之则数据的离散程度越大.Cpu:其值表示测量数据偏离上限的程度, Cpu 越大表示测量数据偏离上限较远; 反之则数据靠近上限.Cpl: 其值表示测量数据偏离下限的程度, Cpl 越大表示测量数据偏离下限较远; 反之则数据靠近下限. 四.Cpk 的等级 A: 1.33≦CpkA 级,制程能力满足图纸要求,生产中几乎没有不良品产生. B: 1.00≦Cpk<1.33B 级, 制程能力基本满足图纸要求,生产中约有0.27%不良品产生,必须加以注意,并设法维持不使其变坏.C: Cpk<1.00C级, 制程能力不能满足图纸要求, 生产中可能有较多不良品产生, 应采取紧急措施,全面检讨所有可能影响的因素,必要时得停止生产.五.Cpk 管制抽样的基本原则管制方法取样频率管制图查检表高 1--2小时 15--30分钟中 4--8小时每小时低每班次 2小时六.CPK数据分析.1.数据均分布于中值两旁, Cpk值一般大于1.33,见附图１.2.数据离散地分布中值两旁,Cpk值一般小于1.33,见附图２.3.数据分布离散度小,但偏中值不远,Cpk值大于1.33,见附图３.4.数据分布离散度小,但偏中值较远,Cpk值小于1.33. 见附图４.5.数据绝大多数虽均分布于中值两旁,但个别超差,将大大降低Cpk值,甚至Cpk值小于1.33,见附图５.七,Cpk的提高.1.减小σ,即增强设备的稳定性,增加夹具夹紧定位的可靠性,提高刀具切削的稳定性2.精心调整,使数据均布于中值两旁.3.加强监控,当数据偏离中值较远时,要及时调机,不必等到超差时再调机.八.CP制程精确度.CP=Ｔ/6σ.T:尺寸公差值CP:其值表示制程的精确程度, CP 越大制程精确程度越高,反之则制程精确程度越低. CP 的分级: A : 1.33≦CP B : 1.00≦CP<1.33 C : 0.83≦CP<1.00 D : CP<0.83 CP 等级的处置Ａ级:此一工程甚为稳定,可以将规格容许差缩小或胜任更精密的工作.Ｂ级:有发生不良品之危险,必须加以注意,并设法维持不要使其变坏及迅速追查. Ｃ级:检讨规格及作业标准,可能本工程不能胜任这么精密的工作. Ｄ级:应采取紧急措施,全面检讨所有可能影响的因素,必要时得停止生产.九 . 制程精密(ＣＰ值)与不良率的关系当数据对称分布于中值两边时,良品率的分布如下:制程精密度(CP 值)与不良率的关系如下:-４δ -３δ -２δ -１δ ０ +１δ +２ +３ +４ +５ +６ -５δ -６δ ０68.26%95.46% 99.73% 99.9937% 99.999943 99.9999998%十. C P与制程能力的判断。

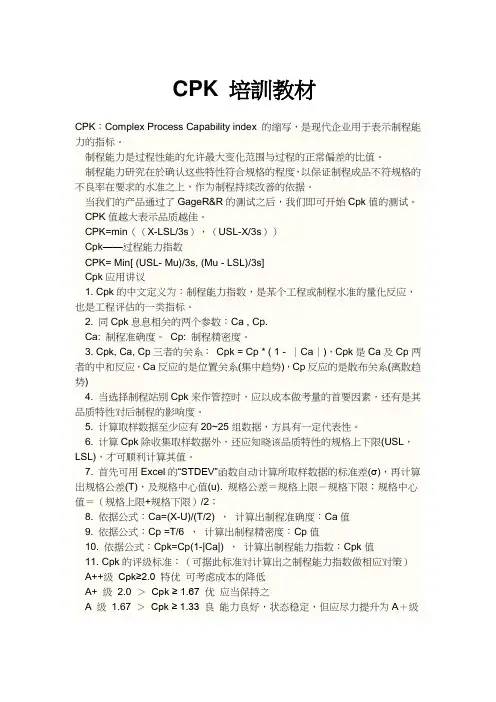

CPK 培訓教材CPK：Complex Process Capability index 的缩写，是现代企业用于表示制程能力的指标。

制程能力是过程性能的允许最大变化范围与过程的正常偏差的比值。

制程能力研究在於确认这些特性符合规格的程度，以保证制程成品不符规格的不良率在要求的水准之上，作为制程持续改善的依据。

当我们的产品通过了GageR&R的测试之后，我们即可开始Cpk值的测试。

CPK值越大表示品质越佳。

CPK=min（（X-LSL/3s），（USL-X/3s））Cpk——过程能力指数CPK= Min[ (USL- Mu)/3s, (Mu - LSL)/3s]Cpk应用讲议1. Cpk的中文定义为：制程能力指数，是某个工程或制程水准的量化反应，也是工程评估的一类指标。

2. 同Cpk息息相关的两个参数：Ca , Cp.Ca: 制程准确度。

Cp: 制程精密度。

3. Cpk, Ca, Cp三者的关系：Cpk = Cp * ( 1 - ｜Ca｜)，Cpk是Ca及Cp两者的中和反应，Ca反应的是位置关系(集中趋势)，Cp反应的是散布关系(离散趋势)4. 当选择制程站别Cpk来作管控时，应以成本做考量的首要因素，还有是其品质特性对后制程的影响度。

5. 计算取样数据至少应有20~25组数据，方具有一定代表性。

6. 计算Cpk除收集取样数据外，还应知晓该品质特性的规格上下限(USL，LSL)，才可顺利计算其值。

7. 首先可用Excel的“STDEV”函数自动计算所取样数据的标准差(σ)，再计算出规格公差(T)，及规格中心值(u). 规格公差＝规格上限－规格下限；规格中心值＝（规格上限+规格下限）/2；8. 依据公式：Ca=(X-U)/(T/2) ，计算出制程准确度：Ca值9. 依据公式：Cp =T/6 ，计算出制程精密度：Cp值10. 依据公式：Cpk=Cp(1-|Ca|) ，计算出制程能力指数：Cpk值11. Cpk的评级标准：（可据此标准对计算出之制程能力指数做相应对策）A++级Cpk≥2.0 特优可考虑成本的降低A+ 级2.0 ＞Cpk ≥ 1.67 优应当保持之A 级1.67 ＞Cpk ≥ 1.33 良能力良好，状态稳定，但应尽力提升为A＋级B 级 1.33 ＞ Cpk ≥ 1.0 一般 状态一般，制程因素稍有变异即有产生不良的危险，应利用各种资源及方法将其提升为 A 级C 级 1.0 ＞ Cpk ≥ 0.67 差 制程不良较多，必须提升其能力D 级 0.67 ＞ Cpk 不可接受 其能力太差，应考虑重新整改设计制程。

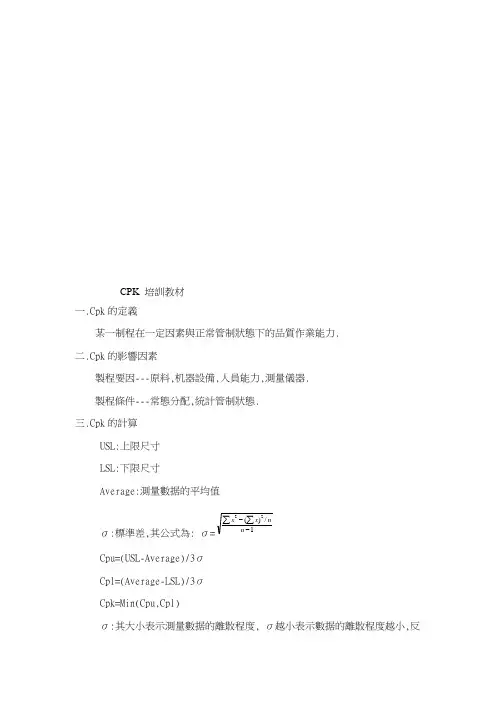

CPK 培訓教材一.Cpk 的定義某一制程在一定因素與正常管制狀態下的品質作業能力. 二.Cpk 的影響因素製程要因---原料,机器設備,人員能力,測量儀器. 製程條件---常態分配,統計管制狀態. 三.Cpk 的計算 USL:上限尺寸 LSL:下限尺寸Average:測量數据的平均值σ:標準差,其公式為: σ=1/)(22--∑∑n n x xCpu=(USL-Average)/3σ Cpl=(Average-LSL)/3σ Cpk=Min(Cpu,Cpl)σ:其大小表示測量數据的離散程度, σ越小表示數据的離散程度越小,反之則數据的離散程度越大.Cpu:其值表示測量數据偏離上限的程度, Cpu越大表示測量數据偏離上限較遠; 反之則數据靠近上限.Cpl: 其值表示測量數据偏離下限的程度, Cpl越大表示測量數据偏離下限較遠; 反之則數据靠近下限.四.Cpk的等級A: 1.33≦CpkA級,製程能力滿足圖紙要求,生產中几乎沒有不良品產生.B: 1.00≦Cpk<1.33B級, 製程能力基本滿足圖紙要求,生產中約有0.27%不良品產生,必須加以注意,並設法維持不使其變坏.C: Cpk<1.00C級, 製程能力不能滿足圖紙要求, 生產中可能有較多不良品產生, 應採取緊急措施,全面檢討所有可能影響的因素,必要時得停止生產.五.Cpk 管制抽樣的基本原則管制方法取樣頻率管制圖查檢表高 1--2小時 15--30分鐘中 4--8小時每小時低每班次 2小時六.CPK數据分析.1.數据均分布于中值兩旁, Cpk值一般大于1.33,見附圖１.2.數据离散地分布中值兩旁,Cpk值一般小于1.33,見附圖２.3.數据分布离散度小,但偏中值不遠,Cpk值大于1.33,見附圖３.4.數据分布离散度小,但偏中值較遠,Cpk值小于1.33. 見附圖４.5.數据絕大多數雖均分布于中值兩旁,但個別超差,將大大降低Cpk值,甚至Cpk值小于1.33,見附圖５.七,Cpk的提高.1.減小σ,即增強設備的穩定性,增加夾具夾緊定位的可靠性,提高刀具切削的穩定性2.精心調整,使數据均布于中值兩旁.3.加強監控,當數据偏离中值較遠時,要及時調机,不必等到超差時再調机.八.CP制程精确度.CP=Ｔ/6σ.T:尺寸公差值CP:其值表示制程的精确程度, CP越大制程精确程度越高,反之則制程精确程度越低.CP的分級:A : 1.33≦CPB : 1.00≦CP<1.33C : 0.83≦CP<1.00D : CP<0.83CP 等級的處置Ａ級:此一工程甚為穩定,可以將規格容許差縮小或胜任更精密的工作. Ｂ級:有發生不良品之危險,必須加以注意,並設法維持不要使其變坏及迅速追查.Ｃ級:檢討規格及作業標準,可能本工程不能胜任這么精密的工作. Ｄ級:應採取緊急措施,全面檢討所有可能影響的因素,必要時得停止生產.九 . 制程精密(ＣＰ值)与不良率的關系當數据對稱分布于中值兩邊時,良品率的分布如下:制程精密度(CP 值)与不良率的關系如下:-４δ -３δ -２δ-１δ０+１δ +２+３+４+５ +６ -５δ -６δ ０68.26% 95.46% 99.73% 99.9937% 99.999943 99.9999998%十. C P与制程能力的判斷3 1.33＞CP ≧1.00警告使制程保持于管理制狀態,否則產品隨時有發生不良品的危險,需注意4 1.00＞CP ≧1.67不足產品有不良品產生,需作全數選別,制程有妥善管理理及改善之必要.5 0.67＞CP 非常不足應采取緊急措施改善品質并追究原因,必要時規格再作檢討.SUδSLSUδSLCp与Cpk的计算公式1、首先我们先说明Pp、Cp两者的定义及公式Cp（Capability Indies of Process）：稳定过程的能力指数，定义为容差宽度除以过程能力，不考虑过程有无偏移，一般表达式为：Cpk，Ca，Cp三者的关系：Cpk = Cp ＊（ 1 －┃Ca┃），Cpk是Ca及Cp两者的中和反应，Ca 反应的是位置关系（集中趋势），Cp反应的是散布关系（离散趋势）4。
