新手必知LED显示屏尺寸规格及计算方法

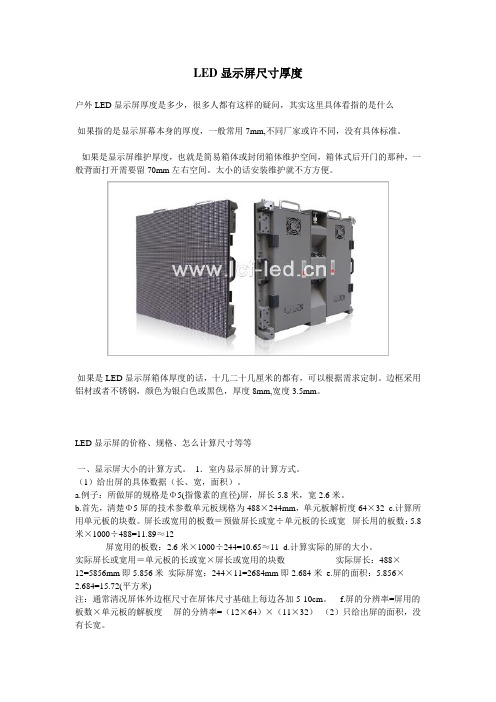

LED显示屏尺寸厚度户外LED显示屏厚度是多少，很多人都有这样的疑问，其实这里具体看指的是什么如果指的是显示屏幕本身的厚度，一般常用7mm,不同厂家或许不同，没有具体标准。

如果是显示屏维护厚度，也就是简易箱体或封闭箱体维护空间，箱体式后开门的那种，一般背面打开需要留70mm左右空间。

太小的话安装维护就不方方便。

如果是LED显示屏箱体厚度的话，十几二十几厘米的都有，可以根据需求定制。

边框采用铝材或者不锈钢，颜色为银白色或黑色，厚度8mm,宽度3.5mm。

LED显示屏的价格、规格、怎么计算尺寸等等一、显示屏大小的计算方式。

1．室内显示屏的计算方式。

（1）给出屏的具体数据（长、宽，面积）。

a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。

b.首先，清楚Φ5屏的技术参数单元板规格为488×244mm，单元板解析度64×32c.计算所用单元板的块数。

屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷488=11.89≈12屏宽用的板数：2.6米×1000÷244=10.65≈11 d.计算实际的屏的大小。

实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：488×12=5856mm 即5.856米实际屏宽：244×11=2684mm 即2.684米 e.屏的面积：5.856×2.684=15.72(平方米)注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。

f.屏的分辨率=屏用的板数×单元板的解板度屏的分辨率=（12×64）×（11×32）（2）只给出屏的面积，没有长宽。

a. 例子：做一个面积为9㎡的屏，屏的规格是Φ5(指像素的直径)。

b. 如果只给出了面积，长宽我们要自己算。

可以按长、宽4：3或16：9的比例去算。

LED显示屏的宽与高的计算方式：LED室内显示屏用Ф3.75（单元板的规格为：304mm*152mm，规格为64*32点）这个型号举例。

欲做一块（长）4m*（高）3m的LED显示屏，则计算方式如下：4m/0.304m=13.16 这个时候要取整数（可以四舍五入），取13，然后用13*0.304m=3.952m即：满足上述要求的长应为3.952m 边框有铝材或者是不锈钢，铝材的有银白色或者黑色，边框的厚度约为8mm，宽度约为3.5mm，满足上述要求的LED显示屏的最终尺寸为：3.952+0.07（两边边框的宽度之和）=4.022m同样的道理：LED显示屏高度的计算方法为：3m*0.152m（单元板的高度）=19.74 取整数20（四舍五入）、20为单元板的数量，净屏体尺寸为：20*0.152=3.04m，含边框的尺寸为：3.04m+0.07m=3.11m。

注意：汉字是16*16点阵的，一般的，室内单元板的规格为64*32点阵，即：室内单元板的高度一般都是可以截半的。

刚才计算室内LED显示屏的高度时可以取19.5，其结果为：19.5（块）*0.152m=2.964m，含边框的尺寸为：2.964m+0.07m（铝材的宽度）=3.034m户外LED显示屏的计算方法：（PH16户外全彩，箱体的尺寸为：1024mm*768mm）如果指定欲作LED显示屏的宽度与高度，可以用上述同样的方式计算：如果客户要求做30平米这样的户外全彩屏。

对宽与高暂时没有要求，可以如下计算：通常按4:3和16:9的比例计算：若以4：3的比例来设计其宽与高：宽的计算方式：30/12的结果开根号，然后乘以4，再除以1024mm 取整。

然后用整数乘以箱体的宽就是屏体要求的宽度。

即：=1.581*4=6.324/1.024=6.17取整6，即：显示屏的长度为：6*1.024=6.144m。

同样的道理：LED显示屏高度的计算方法为：=1.581*3=4.743/0.768=6.17，取整数6。

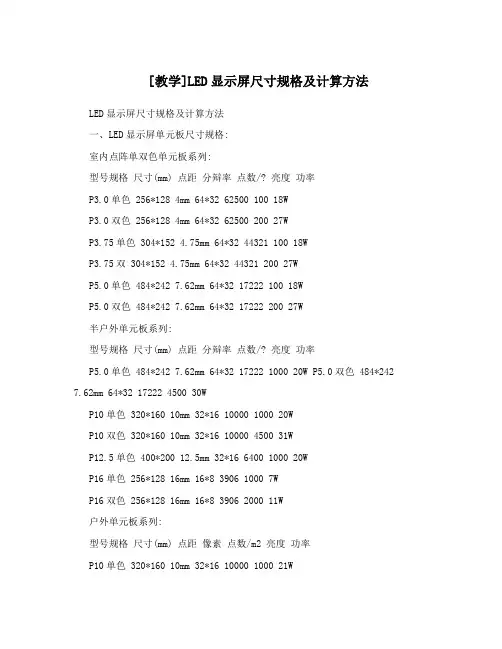

[教学]LED显示屏尺寸规格及计算方法LED显示屏尺寸规格及计算方法一、LED显示屏单元板尺寸规格:室内点阵单双色单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P3.0单色 256*128 4mm 64*32 62500 100 18WP3.0双色 256*128 4mm 64*32 62500 200 27WP3.75单色 304*152 4.75mm 64*32 44321 100 18WP3.75双 304*152 4.75mm 64*32 44321 200 27WP5.0单色 484*242 7.62mm 64*32 17222 100 18WP5.0双色 484*242 7.62mm 64*32 17222 200 27W半户外单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P5.0单色 484*242 7.62mm 64*32 17222 1000 20W P5.0双色 484*242 7.62mm 64*32 17222 4500 30WP10单色 320*160 10mm 32*16 10000 1000 20WP10双色 320*160 10mm 32*16 10000 4500 31WP12.5单色 400*200 12.5mm 32*16 6400 1000 20WP16单色 256*128 16mm 16*8 3906 1000 7WP16双色 256*128 16mm 16*8 3906 2000 11W户外单元板系列:型号规格尺寸(mm) 点距像素点数/m2 亮度功率P10单色 320*160 10mm 32*16 10000 1000 21WP10双色 320*160 10mm 32*16 10000 4500 38WP10全彩 160*160 10mm 16*16 10000 5500 20WP12单色 192*96 12mm 16*8 6944 1000 12WP12双色 192*96 12mm 16*8 6944 4500 20WP12全彩 192*96 12mm 16*8 6944 5500 25WP12.5单色 400*200 12.5mm 32*16 6400 1000 19W P12.5双色 200*100 12.5mm 16*8 6400 4500 11W P12.5全彩 200*100 12.5mm 16*8 6400 5500 13W P16单色 256*128 16mm 16*8 3906 1000 7Wp16双色 256*128 16mm 16*8 3906 5500 14WP20单色 320*160 20mm 16*8 2500 1000 7WP20双色 320*160 20mm 16*8 2500 4500 11WP20全彩 320*160 20mm 16*8 2500 5500 27WLED显示屏及全彩模组图二、如LED显示屏尺寸大小计算首先了解点间距，每个像素点到另外一个像素点之间的距离，单位是毫米。

全彩LED显示屏模组规格计算方法：
1、LED电子显示屏间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗led灯[如：PH10(1R)]、两颗led灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G)]；
2、LED显示屏单元板长度和高度计算方法：点间距×点数=长/高
如：PH16长度=16点×1.6㎝=25.6㎝
高度=8点×1.6㎝=12.8㎝
PH10长度=32点×1.0㎝=32㎝
高度=16点×1.0㎝=16㎝
3、LED电子显示屏屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的PH16户外单色led显示屏使用单元板数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的单元板计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的PH16单色led显示屏使用模组数：
LED电子显示屏长使用模组数=5米÷0.256米=19.53125≈20个
LED电子屏高使用模组数=2米÷0.128米=15.625≈16个
LED大屏幕使用模组总数目=20个×16个=320个。

led显示屏16比9和4比3的计算方法ed显示屏16比9和4比3的计算方法,由北京金元永恒科技有限
公司提供
led显示屏4:3或者16:9的计算方法 16:9计算方法
宽度即平方数的平方根乘以16再除以12即可
高度即平方数的平方跟乘以9在除以12即可
例1
比如要做30屏的屏
宽度=30的平方根是5.47*16=87.52/12=7.29
高度=30的平方根是5.47*9=49.23/12=4.10
注:具体数值可根据单元板/模组/箱体的尺寸来定 4:3计算方法
宽度即平方数除以12的结果的平方根乘以4
高度即平方数除以12的结果的平方根乘以3
例2
还是按30平米的屏来计算
宽度即平方数30除以12的结果是 2.5,2.5的平方根是
1.58*4=6.32 高度度即平方数30除以12的结果是
2.5,2.5的平方根是
1.58*3=4.74 注:具体数值可根据单元板/模组/箱体的尺寸来定兄弟姐
妹们是不是很简单啊,你们也试下。

led显示屏规格计算方法
led显示屏模组规格计算方法：
1、间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗led灯[如：PH10(1R)]、两颗led灯 [如：PH16(2R)]、三颗led灯[如：PH16(2R1G)]；
2、长度和高度计算方法：点间距×点数=长/高
如：PH16长度=16点×1.6㎝=25.6㎝
高度=8点×1.6㎝=12.8㎝
PH10长度=32点×1.0㎝=32㎝
高度=16点×1.0㎝=16㎝
3、屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的PH16户外单色led显示屏使用模组数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的PH16单色led显示屏使用模组数：
长使用模组数=5米÷0.256米=19.53125≈20个
高使用模组数=2米÷0.128米=15.625≈16个
使用模组总数目=20个×16个=320个
一、配件报价表（主要针对采购led显示屏模组客户）
二、配件备注：
（一）、led电源：不单独外卖，只在买模组时配买；
（二）、控制系统：以上报价含调试、焊接简易牛角、长排线（6条内）；
（三）、边框部分：边框长6米、宽9cm、高3.5cm，铝合金结构；
（四）、箱体部分：可提供代购业务，简易箱体0.512米*0.512米大量现货。

led显示屏材料报价(主要针对不容易买到的材料)。

LED显示屏基本知识简介一：如何计算显示屏的尺寸和分辨率？（按单元板计算的方法）例如：墙体尺寸，长：3.8米，高：1.6米。

如何计算室内P5全彩屏的尺寸？1：已知单元板最小尺寸：320m m×160mm；单元板最小分辨率：64×32.2：长单元板个数取整：3800mm÷320mm＝11/12张高单元板个数取整：1600mm÷160mm＝10张3: 显示屏尺寸：长320mm×11＝3660mm＝3.52m或者320mm×12＝3840mm高160mm×10＝1600mm显示屏尺寸：长×高 3.52m×1.6m 或者3.84m×1.6m4：屏体分辨率：长64×11＝704点长64×12＝768点高 32×10＝320点5：显示屏像素点数：704×320＝225280点768×320＝245760点二：产品分类1：按显示颜色分：单红色，单绿色，单蓝色，单黄色，单紫色，双基色：红+绿，红+蓝全彩色：红+绿+蓝三色。

2：按使用功能分：图文显示屏，多媒体视频显示屏，行情显示屏，条形显示屏。

3：按使用环境分：室内显示屏，室外显示屏，半户外显示屏。

4：按发光点直径分：∮3.0、∮3.7、∮4.8、∮5.0、∮8.0、P8、P10、P16、P20等。

三：三合一说明三合一是指将：红，绿，蓝三种不同颜色的LED晶片封装在同一个胶体内。

优点是：显示效果好。

性价比高缺点是：分光分色难。

四：鉴定一块屏的好坏因素1：平整度：显示屏的表面平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。

平整度的好坏主要由生产工艺决定。

2：亮度及可视角度：室内全彩屏的亮度要在800—2000cd/m2,室外全彩屏的亮度要在5000—7500cd/m2,才能保证显示屏的正常工作，否则会因为亮度太低二看不清所显示的图像。

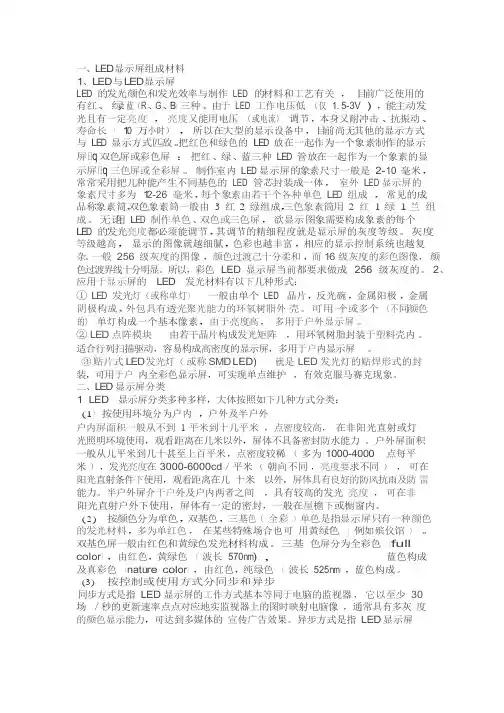

一、LED 显示屏组成材料1、LED 与 L ED 显示屏L E D 的发光颜色和发光效率与制作 LED 的材料和工艺有关 ， 目前广泛使用的 有红、绿、蓝（R 、G 、B ） 三种 。

由于 LED 工作电压低 （仅 1. 5-3V ) ，能主动发 光且有一定亮度 ，亮度又能用电压 （或电流〉 调节，本身又耐冲击 、抗振动、 寿命长 （ 10 万小时） ，所以在大型的显示设备中，目前尚无其他的显示方式 与 L E D 显示方式匹敌。

把红色和绿色的 L E D 放在一起作为一个象素制作的显示 屏日q 双色屏或彩色屏 ：把红、绿、蓝三种 L E D 管放在一起作为一个象素的显 示屏日q 三色屏或全彩屏 。

制作室内 L E D 显示屏的象素尺寸一般是 2-10 毫米， 常常采用把儿种能产生不同基色的 LED 管芯封装成一体， 室外 L ED 显示屏的 象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 L E D 组成 ，常见的成 品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰 组成。

无论用 L E D 制作单色、双色或三色屏 ，欲显示图象需要构成象素的每个 L E D 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度 等级越高，显示的图像就越细腻，色彩也越丰富 ，相应的显示控制系统也越复 杂。

一般 256 级灰度的图像 ，颜色过渡己十分柔和 ，而 16 级灰度的彩色图像， 颜色过渡界线十分明显。

所以，彩色 LED 显示屏当前都要求做成 256 级灰度的。

2、应用于显示屏的 LED 发光材料有以下几种形式：① L E D 发光灯（或称单灯） 一般由单个 LED 晶片，反光碗，金属阳极 ，金属 阴极构成，外包具有透光聚光能力的环氧树脂外 壳。

可用一个或多个 （不同颜色 的〉 单灯构成一个基本像素，由于亮度高， 多用于户外显示屏 。

② LED 点阵模块 由若干晶片构成发光矩阵 ，用环氧树脂封装于塑料壳内 。

LED显示屏各种参数计算方法LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。

它是一种通过控制半导体发光二极管的显示方式，一种平板显示器，由一个个小的LED模块面板组成。

其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

一、显示屏大小的计算方式1．室内显示屏的计算方式（1）给出屏的具体数据（长、宽，面积）。

a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。

b.首先，清楚Φ5屏的技术参数单元板规格为480×480mm，单元板解析度96×96 （不同的生产厂家的单元板规格和解析度是不一致的，我们以锐拓的单元板规格为例）单元板的解析度的算法：1平方Φ5屏的像素点=1000000÷5÷5=40000注：这里的1000000实际上就是1000×1000，40000=200×200 也就是说1000mm的长度上有200个像素点，那么480mm就应该有480÷1000×200=96 所以单元板的解析度为96×96c.计算所用单元板的块数。

屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷480=12.08≈12屏宽用的板数：2.6米×1000÷480=5.41≈5d.计算实际的屏的大小。

实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：480×12=5760mm 即 5.760米实际屏宽：480×5=2400mm 即2.4米 e.屏的面积：5.760×2.4=13.824(平方米) 注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。

一、LED显示屏组成材料1、LED与LED显示屏LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。

由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。

把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米，每个象素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。

无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED显示屏当前都要求做成256级灰度的。

2、应用于显示屏的LED发光材料有以下几种形式：① LED 发光灯(或称单灯)一般由单个LED晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。

可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。

② LED 点阵模块由若干晶片构成发光矩阵,用环氧树脂封装于塑料壳内。

适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。

③ 贴片式LED发光灯(或称SMD LED)就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
