配送中心平面布局设计

仓储规划方案一、配送中心问题分析（一）仓库面积一定，现有存储能力有限随着业务量的增加，仓库的存储能力不能满足其需求，过季服装的退货导致商品在仓库的积压，进一步增加了仓储的负担；（二）完全人工拣选作业，分拣效率低且出错率高1. 存储区采用2m多高的货架，货物没有严格按照货位摆放，而是将整箱的货物直接堆码在货架上，工作人员在拣选需要的货物时占用很多的时间寻找相应的货物，减慢分拣速度；2. 拣选货架最上层的货物时，需要借助梯子往返移动严重影响拣选效率，工作人员自身安全也存在隐患；3．发货前装箱工作需要两个人进行，一人念单，一人核对货物号，这样不仅效率很低，增加人力成本，而且出错率高；4. 目前，每日出库48000件，向127家零售商配送，根据对业务量的猜测，5年后预计每日出库120000件，配送零售商达到300家，这对目前配送中心的分拣能力提出了更高的要求，是对现行工作效率的一大挑战。

5. 货物的规格过多导致存箱区货物摆放没能使用托盘，货箱不能严格按货位摆放，货架高层不能充分利用，员工的码放货物作业方式不合理，工作效率低下，同时增大了工作的危险性；（三）物流信息沟通不畅，供给商、配送中心、零售商之间没有形成信息沟通共享平台1. 供给商凯蒂服饰公司生产信息与127家零售商销售信息缺乏及时、有效的沟通，使马驹桥配送中心每日收到的退货量大，这些退货均是过季服装，产品质量没有问题，需要再次上架，等待来年出售.2. 配送中心缺少必要的物流信息技术统筹安排整个作业流程，使得配送中心内部以及供给商、配送中心、零售商三方通过搭建信息共享平台，实际运行更加科学有效。

（四）物流的总成本高仓库现有员工17人，员工工资在配送中心总成本中占有很大的比例。

由于配送中心业务量不断增加，想要在现有情况下通过精减仓库员工来降低仓库总成本已不现实，面对5年后配送中心每月500万件的操作量，我们需要在保证物流服务质量的基础上，寻求降低物流总成本的有效方法。

5．4 配送中心平面布局设计一、作业区域设置配送中心的作业区域包括物流作业区及外围辅助活动区。

物流作业区如装卸货、入库、订单拣取、出库、出货等，通常具有物流相关性；而外围辅助活动区如办公室、计算机室、维修间等，则具有业务上的相关性。

经作业流程规划后即可针对配送中心的营运特性规划所需作业区域。

区域设置具体包括以下两方面内容。

1．能力需求分析确定所需的作业区域后，需依据各项基础需求分析资料，确定各区域的基本储存能力。

以下介绍仓储区和拣货区储存能力的估算方法。

◆仓储区能力估算仓储区的储运能力的估算方法可采用周转率估计法。

其计算公式为仓容量 =（年仓库运转量/ 周转次数）×安全系数利用周转率来进行储存区储存量的估计是一种简便而快速的初估方法，可适用于初步规划或储量概算的参考。

◆拣货区的储存能力规划规划配送中心拣货区的运转量，与仓储区估算方法类似，但是须注意仓储区的容量是维持一定期间(厂商送货期间)内的出货量需求，因此对进出货的特性及处理量均须加以考虑；而拣货区则以单日出货货品所需的拣货作业空间为主，故以品项数及作业面为主要考虑因素，一般拣货区的规划不需包含当日所有的出货量，在拣货区货品不足时则由仓储区进行补货。

其规模计算的原则及方法说明如下：①年出货量计算：将配送中心的各项进出货品换算成相同拣货单位的拣货量，并估计各货品别的年出货量，如果货品物性差异很大(如干货与冷冻品)或基本储运单位不同(如箱出货与单品出货)，可以分别加总计算。

②估计各货品别出货天数：按各类货品别估计年出货天数。

③计算各货品平均出货天数的出货量：将各货品年出货量除以年出货天数。

④ABC分析：对出货量进行IQ分析，进行ABC分类，对各类货品制定不同的拣货区存量水准。

各类货品的存量水准乘以各类别的货品品项数，即可求得拣货区储运量的初估值。

2．区域面积的规划各功能区域面积的确定与各区域的功能、作业方式、所配备的设施和设备以及物流量等有关，应分别进行详细计算。

（5）阁楼库区（第二层）：阁楼库区（第二层）主要存放超小件物品，采用重力货架分为三层单元格，采用电子拣选标签以利提高拣选效率。

第二章配送中心选址一、客户资料某配送中心拟向城市内10个零售商提供配送服务。

零售商的需求、空间位置及交通图如下表、图所示。

配送要求：配送中心拥有5吨、2吨两种车型的货柜车，配送的经济里程为30公里，运输费率为0.05，学号为单号的学生以所给资料为主，学号为双号的同学X、Y坐标互换。

表2-1-1图2-1-1表2-2-2初始坐标计算（2）节点W i X i Q i W i Y i Q i W i Q iA 0.225 0.075 0.075B 0.36 0.08 0.04C 0.9 0.18 0.06D 0.6075 0.27 0.045E 1.05 0.7 0.07F 0.9 0.825 0.075G 0.6 1 0.1H 0.135 0.72 0.09I 0.27 0.24 0.06J 0.675 0.525 0.075 合计 5.7225 4.615 0.69 Xi=8.29 Yi= 6.69表2-2-32.利用初始坐标进行一次迭代表2-2-4一次迭代计算（2)节点W i X i Q i/D i W i Y i Q i/D i W i Q i/D iA 0.03 0.01 0.01B 0.08 0.02 0.01C 0.12 0.02 0.01D 0.12 0.05 0.01E 0.14 0.09 0.01F 0.16 0.15 0.01G 0.15 0.25 0.02H 0.02 0.10 0.01I 0.06 0.05 0.01J 0.87 0.68 0.10合计 1.74 1.42 0.20Xi=8.48 Yi= 6.95表2-2-53.在这里一次迭代日总费用小于初始坐标，所以进行二次迭代表2-2-6二次迭代计算（2)节点W i X i Q i/D i W i Y i Q i/D i W i Q i/D iA 0.03 0.01 0.01B 0.07 0.02 0.01C 0.12 0.02 0.01D 0.12 0.05 0.01E 0.15 0.10 0.01F 0.17 0.15 0.01G 0.15 0.25 0.03H 0.02 0.10 0.01I 0.05 0.05 0.01J 1.29 1.00 0.14合计 2.17 1.76 0.25Xi=8.62 Yi=7.01表2-2-74.我这里缩小了小数位因为坐标无法体现两位小数，但实际数据为3.76比一次迭代小，故进行三次迭代表2-2-8三次迭代计算（2)节点W i X i Q i/D i W i Y i Q i/D i W i Q i/D iA 0.03 0.01 0.01B 0.07 0.02 0.01C 0.12 0.02 0.01D 0.12 0.05 0.01E 0.15 0.10 0.01F 0.17 0.16 0.01G 0.15 0.25 0.03H 0.02 0.10 0.01I 0.05 0.05 0.01J 1.79 1.39 0.20合计 2.67 2.15 0.31Xi=8.72 Yi=7.01表2-2-95.虽然日总运费没有减少，但是坐标改变，故再进行运算看总运费是否减少表2-2-10四次迭代计算（2)节点W i X i Q i/D i W i Y i Q i/D i W i Q i/D iA 0.03 0.01 0.01B 0.07 0.02 0.01C 0.12 0.02 0.01D 0.12 0.06 0.01E 0.15 0.10 0.01F 0.17 0.16 0.01G 0.15 0.25 0.02H 0.02 0.10 0.01I 0.05 0.05 0.01J 2.41 1.87 0.27合计 3.29 2.63 0.37Xi=8.8 Yi=7.0表2-2-116.日总运费没有减少，坐标也没有更改，故选址坐标为（8.8，7）二、地理位置衡量1.图上灰色部分为零售店，故我们将（8.8，7）坐标，南北方向200米，宽72米配送中心放置在图上看是否满足图2-2-12.因有零售店无法满足，故向上进行取坐标图2-2-23.因不知道零售店位置，故约（8.5，6.9）位置可以满足图2-2-3 4.故选址最后坐标为（8.5，6.9），如图上所示第三章配送路线优化一、配送中心离各零售店最短路径1.因为是十字路口，故数据可能不是十分准确，最短路径见下表表3-1-1二、节约里程计算1.计算所节约的里程数表3-1-2三、节约里程排序序号路线节约里程序号路线节约里程序号路线节约里程1 CD 13 11 FG 6 25 AD 11 EF 13 14 AG 5 25 AF 13 AI 12 14 BI5 25 BD 14 DE 11 14 CI5 25 DI 15 AB 9 14 CJ 5 25 DJ 16 BC 8 14 GI 5 25 FI 16 GH 8 19 CH 4 25 FJ 18 AC 7 20 EH 3 25 GJ 18 EG 7 20 FH 3 25 HJ 18 HI 7 22 BD 211 CE 6 22 CF 211 DF 6 22 EJ 2表3-3-1四、路线安排1.配送中心—E—F—G，需要5T车一辆，总载重4.5T，总里程28km，节约里程20KM左右因为还有其它零售店可以路线优化，所以进行第二次优化图3-4-12.路线2 配送中心—J—B—D—C 需要5T车一辆，总载重4.3T，总路程约为29KM，节约里程约为15KM左右图3-4-23.路线3，配送中心-I-H-A,需要5T车一辆，总载重4.3T，总路程约为30KM，节约里程约为12KM左右,总计需要5T车3辆，总路径为88KM左右表3-4-3。

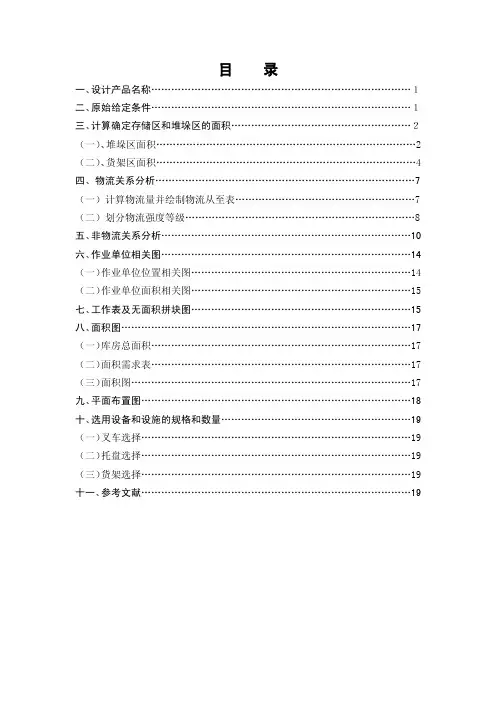

目录一、设计产品名称……………………………………………………………………１二、原始给定条件……………………………………………………………………１三、计算确定存储区和堆垛区的面积......................................................２（一）、堆垛区面积 (2)（二）、货架区面积 (4)四、物流关系分析 (7)（一）计算物流量并绘制物流从至表 (7)（二）划分物流强度等级 (8)五、非物流关系分析 (10)六、作业单位相关图 (14)（一）作业单位位置相关图 (14)（二）作业单位面积相关图 (15)七、工作表及无面积拼块图 (15)八、面积图 (17)（一）库房总面积 (17)（二）面积需求表 (17)（三）面积图 (17)九、平面布置图 (18)十、选用设备和设施的规格和数量 (19)（一）叉车选择 (19)（二）托盘选择 (19)（三）货架选择 (19)十一、参考文献 (19)一、设计产品名称配送中心库房平面布置二、原始给定条件1、配送中心库房规划面积不低于1800平米，单层结构，有效高度6米。

2、货物特征表2-1 货物特征表3、作业单位划分表2-2 作业单位划分表4、作业过程及要求各类货物物流量均约为最高库存量的1/3。

进出货作业指令和货位安排均由办公区的计算机系统控制，即卸货前根据货物类型通知托盘和叉车到位，辅助区托盘到卸货区物流量约为货物量的1/4。

A类货物出货前要先拆包，在进入出货区，拆包后的包装材料（约占货物的1/5）回收到辅料区；而BC类货物则经拣选区再到出货区，出货前它们均需托盘垫底，故辅料区到出货区物流量约为出货量的1/4。

5、设施设备数据货架为重型货位式货架，主要由立式柱片和横梁组合而成，根据库房高度，可安排4到5层，具体层数由所选叉车及库房高度决定。

一般要求叉车最大提升高度至少比最上层货架横梁高200mm，最上层货架放上托盘货物后，最高高度离天花板的距离不少于300mm，以供叉车作业。

物流1２１班: 12402146 赵珺配送中心平面规划布局图货物从物流中心大门进来，进入卸货区进行卸货，然后放到暂存区短暂存储,然后进行验货，确认货物。

然后进入理货分拣区进行理货,不需要进行流通加工得直接进入存储区，在发货暂存区等待准备发货。

需要进行加工得进入流通加工区进行加工，加工好进入存储区。

当要发货得时候通过拣货配货区进行拣货分类，然后进入发货暂存区等待发运。

ﻩ分货进货检验分类存储流通加工存储拣货配货发货待运拣货配送中心功能区布局规划概述１、配送中心功能区布局规划得目标与原则（1）快速响应（准时履约）快速响应决定了配送中心能否及时满足顾客需求得能力,体现了配送系统得信息现代化水平。

快速响应能力得提高可充分提高配送中心基本建设投资得效益、减少货物得过度储存及时了解不同商品得销售，实时调整库存策略,更快得向市场供应适销得产品，准时履约得提高可以满足客户准时化生产得要求，增强企业得竞争优势。

因此,要规划出最合理得物流路线，从而最大限度地压缩物流时间，降低物流费用，实现快速响应。

(2)较高得产品质量要求配送中心要考虑加工、搬运对于产品质量得影响。

因此，对配送中心得平面布置设计，要达到如下目标：（１）符合生产工艺得需要。

尽量使生产对象流动顺畅，避免工序间得往返或路径交叉，消除无谓停滞，使生产时间最短；（2)料搬运费用最少.物料搬运路线短捷，便于生产物料得输入与产品、废料得输出；（3）保持生产与安排得柔性。

使之适应产品需求得变化、工艺与设备得更新及生产能力扩大得需要，做到对需求得快速响应;（４）适应组织结构得合理化与管理得方便。

使有密切关系或性质相近得工位布局在一个区域内或靠近布置，甚至合并在一起;（5)最有效地利用空间。

使场地利用达到适当得建筑占用系数，使建筑物内部设备占用空间与单位制成品得占用空间小；(６）职工提供方便、安全、舒适得工作环境,使之合乎生理、心理得要求,为提高生产效率与保证职工身心健康创造条件.2、设计流程五金配送中心平面布置设计就就是根据五金配送中心得战略定位与经营目标，在已确认得空间场所内，按配送中心得作业流程，力争将人员、设备与物料所需要得空间做最适当得分配与最有效得组合，以获得最大得经济效益。

物流配送中心仓库平面设计图
如图,就是城市物流配送中心的仓储平面设计图,综合多种情况对此物流中心的仓储进行以上的区域布置规划。

物流配送中心的布局规划采用的就是流程性布置法,就是根据物流移动线路作为布局的主要依据,使用于物流作业区域的布置,首先确定物流配送中内由进货到出货的主要物流路线形式,在此基础上按作业流程与关联程度配置各作业区域位置。

本布局有两部分组成物流作业区域与非物流作业区域,物流作业区主要包括理货区,厂房,停车区,与车库等设施。

除了物流作业区域外,物流配送中心内还有一些管理与辅助性的功能区域,这些区域尽管本身没有物流活动,但却与作业区域有密切的业务关系,如门卫,员工宿舍,食堂,休闲娱乐场所等区域。

在平面布局上,中心区域布局特点如下:
（1）主行车线按车流量设计,主线路4条,能够畅通无阻。

（2）内设停车区,车位充足。

（3）理货区面积宽阔,可进行再包装等活动。

（4）装卸平台充足。

（5）理货区与厂房里的设施先进,自动化程度高,安全性好,内设电脑自动控制交通系统,闭路电视安全监察防盗系统,自动
通风冷气监控系统,先进的防火报警消防灭火系统。

（6）还设置客户信息服务网,提供集散物流服务查询,物流操作管理系统,全面物业管理系统以及电子采购,电子商贸等。

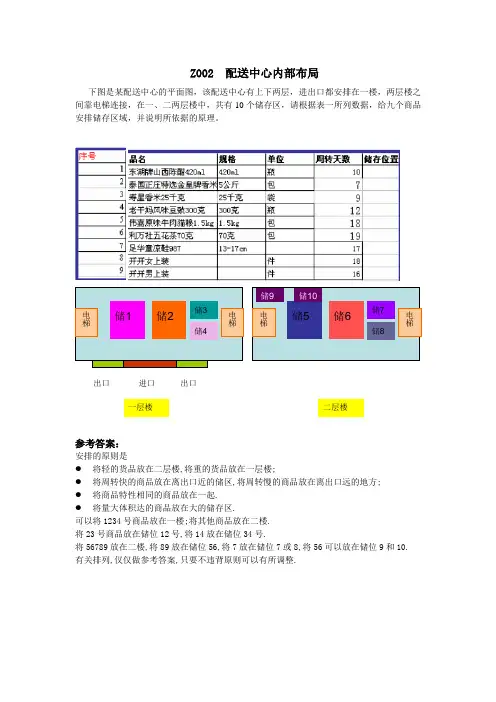

Z002 配送中心内部布局
下图是某配送中心的平面图，该配送中心有上下两层，进出口都安排在一楼，两层楼之间靠电梯连接，在一、二两层楼中，共有10个储存区，请根据表一所列数据，给九个商品安排储存区域，并说明所依据的原理。

．
参考答案：
安排的原则是
● 将轻的货品放在二层楼,将重的货品放在一层楼;
● 将周转快的商品放在离出口近的储区,将周转慢的商品放在离出口远的地方; ● 将商品特性相同的商品放在一起.
● 将量大体积达的商品放在大的储存区.
可以将1234号商品放在一楼;将其他商品放在二楼.
将23号商品放在储位12号,将14放在储位34号.
将56789放在二楼,将89放在储位56,将7放在储位7或8,将56可以放在储位9和10. 有关排列,仅仅做参考答案,只要不违背原则可以有所调整.
电梯 电梯 储1 储2 储3 储4 出口 进口 出口 一层楼 电梯 电梯 储5 储6 储7 储8 二层楼
储9
储10。

超市配送中心规划与设计目录配送中心作业流程配送中心整体布局设计托盘区的详细布局各区所使用的设备和用途配送中心作业流程配送中心的占地面积为230400平方英尺，高32英尺，有51个月台，全部在一侧。

向超市配送的普通商品包括：日用商品、家庭用品、非处方药、健康与美容产品、不同种类的其他厨房用具。

表一为配送中心的库存形式；表二为配送中心的拣选类型。

表一：库存形式SKU数（%）仓储形式尺寸：长×宽×高（含托盘高）(m)托盘1 1.2×1.0×1.3 25%托盘2 1.2×1.0×0.6 60%箱0.36×0.25×0.23 15%表二：拣选类型拣选类型总体积总发货件数SKU数单件拣选37.75% 96.75% 82.53%单箱拣选52.97% 3.16% 16.68%托盘拣选9.28% 0.09% 0.79%Total 100% 100% 100%货物在配送中心进行流动。

货物入库时，若以箱、托盘的形式入库，经验货后，托盘可直接通过输送机搬运到托盘储存区存储，箱则搬运到码盘区进行托盘化作业，货物托盘化后则可以输送到托盘区存储。

配送中心接到超市订单后，整理得到出库清单。

以托盘形式出库的可直接从托盘区取出，输送到集中拣货区；以箱形式出库的则从层格式货架取出，以单件形式出库的则从流利式货架取出。

当整箱拣选区的库存减少时，则在托盘分拣区将托盘拆垛，然后给层格式货架补货；当单件拣选区的库存减少时，则在箱子分拣区将箱子拆开，然后给流利式货架补货。

为了提高配送中心的作业效率，该配送中心可以使用“仓库管理系统”（Warehouse Management System，简称WMS）来管理仓库内部的人员、库存、工作时间、定单和设备。

当配送中心库存不足时，则通过WMS系统向供应商下订单。

配送中心的主要活动是：①进货、验货、入库②码盘：方便货物存储③库存管理：及时采购和及时往托盘区、箱存储区和单件存储区补货④接收超市订单和完成订单的合并，方便拣货和配送⑤拣货：根据合并后的订单进行进货⑥集体分拣：按各个超市的订单进行拣货，然后置于暂存区，随时可以出库配送⑦退货需求：超市可能存在退货行为。

配送中心平面设计一、整体平面图如图，是城市物流配送中心的仓储平面设计图，综合多种状况对此物流中心 的仓储进行以上的区域布置规划O物流配送中心的布局规划采纳的是流程性布置法，是依据物流移动线路作为 布局的主要依据，运用于物流作业区域的布置，首先确定物流配送中内由进货到 出货的主要物流路途形式，在此基础上按作业流程和关联程度配置各作业M 域位 置。

本布局有两部分组成物流作业区域和非物流作业区域，物流作业区主要包括 收货区，储存区，配货区，发货区流通加工区等设施。

除了物流作业区域外，物流配送中心内还有一些管理和协助性的功能区域， 这些区域尽管本身没有物流活动，但却和作业区域有亲密的业务关系，如在大门 处设立门卫室，办公区设立员工宿舍，食堂，休闲消遣场所等区域。

在平面布局上，中心区域布局特点如下：(1)主行车线按车流量设计，主线路成环形，能够畅通无阻。

(2)内设停车区，车位足够。

(3)储存配货区面积宽敞，可进行再包装等活动。

(4)装卸平台足够。

设备存放区堂办公区娱乐区停车场大 ∩⅛- 卫流通加工区收 货 区发 货 区(5)储存配货区和厂房里的设施先进，自动化程度高，平安性好，内设电脑自动限制交通系统，闭路电视平安监察防盗系统，自动通风冷气监控系统，先进的 防火报警消防灭火系统。

(6)还设置客户信息服务网，供应集散物流服务查询，物流操作管理系统，全面物业管理系统以及电子选购，电子商贸等。

二、局部备注：黄色部分 移动货架图一1、园区货车流线，如图一(1)我们的主通道6.5m,可以保证两辆大货车相向而过。

(2)主通道环绕物流作业区，呈长方形，避开绕路。

食 中办公区 娱乐区停车场小XX设备存放区图二2、储存区设计图，如图二所示在平面布局上，储货区布局特点如下: (1)出货区长35.5米，宽14.6m .高5米，可以供储存运用 (2)全自动化操作，具备高效，快捷，精确的特点。

3、自动货物进出口流线，如图三35.5m出物区待货½ 区«b 放装货存 4. 86mf¾FQ 货聚EBI 出专送机出库区域拣货区πH]hH tι ∏ 栋货区入库输送机流动货架上有信保卡应进货区域4、人力货物进出库流线叉车装卸收货区叉车搬运储存区 叉车堆码自动化捡取装车配送J 叉车装运一发货区 一叉车搬运 J 5、配送流程订单处理供应商T越收货一装卸S 超配货区(货一盘点装卸1超。
