铁路货车重点故障检查方法钩缓部分

铁道车辆车钩缓冲系统常见故障与检修摘要：我国铁道交通是整体交通运输体系的重要组成部分，同时铁道车辆地铁车钩缓冲系统是铁道车辆稳定与安全运行的重要基础保障。

所以，应该对车钩缓冲系统常见故障充分掌握了解，时刻保持警钟长鸣。

基于此，本文主要通过对铁道车辆车钩缓冲系统常见故障进行分析，并提出铁道车辆车钩缓冲系统常见故障的检修措施，为我国铁道交通运输的运行质量与安全保障提供了参考意见。

关键词：铁道车辆；车钩缓冲系统；常见故障；检修导言：铁道车辆车钩缓冲装置主要由车钩、缓冲器、钩尾销、钩尾框和前后从板等组成。

车钩缓冲系统的作用是实现车辆与车辆之间的连接，同时担任着传递并且缓和列车行进中出现的各种纵向冲击力。

本文分别从钩体、钩舌、钩尾框、缓冲器等四个方面阐述了车钩缓冲装置的常见故障，分析了各部位故障产生的原因，给出了对应故障的预防及处理措施。

车辆在使用过程中的定期检修，可以避免绝大部分车钩系统故障的产生。

1铁道车辆车钩缓冲系统常见故障分析1.1钩体故障铁道车辆车钩缓冲系统较为特殊，其最为常见故障是钩体裂纹故障，此故障拥有明确标志。

钩体裂纹故障对于车钩缓冲系统安全有严重影响，不同类型车辆车钩出现故障的位置不尽相同。

钩体故障主要以钩体裂纹形式出现。

并且，钩体裂纹故障产生时间大多出现于车钩生产过程中，生产过程中通常由于工人工作出现疏忽等，致使钩体夹杂杂质出现裂纹，严重影响车钩内部结构。

同时若是车钩承载压力过大会严重影响车钩工作状态，慢慢地会提高钩体表面的裂纹的断面宽度，长此以往就会使得钩体出现裂纹，给我们的铁路行驶安全造成极大威胁。

1.2钩舌故障目前，在铁道车辆车钩缓冲系统中钩舌故障主要由裂纹与磨耗组成。

其中，裂纹故障主要发生在钩舌内部与内部上、下弯角处，在钩舌深处也极易出现裂纹故障。

裂纹故障的发生对其钩舌的整体性能发挥起到严重影响，而磨耗故常则通常发生在钩舌的内侧位置，其次就是钩舌的根源尾部等。

最后，造成钩舌故障产生的原因主要由严重的冲击造成，这种冲击力与钩体裂纹效果产生的原理一样；在钩舌的制造过程中制造工艺的局限性也决定了钩舌故障产生的必然性。

车钩缓冲装置常见故障分析及处理缓冲器在运行和调车作业过程中经常受到变化的压缩力和冲击力，致使各部分零件产生磨耗、变形、裂损等故障，导致缓冲器作用不良，从而使车辆间的冲撞加剧，以致造成车体和货物的损坏。

因此，对缓冲器的故障应该及时进行分析与处理。

目前，我国货车上使用的缓冲器大部分为二号和MX-1型缓冲器，随着列车载重和列车质量的增加，以上缓冲器的强度和容量逐渐达不到要求，大容量的新式ST型、MT-3型缓冲器正逐步推广使用，因此，以下主要针对二号缓冲器、MX-1缓冲器、ST型缓冲器、MT-3缓冲器常见故障进行分析。

一、缓冲器的故障分析1、二号缓冲器的故障分析①弹簧盒裂纹原因弹簧盒裂纹多数发生在弹簧盒的尾端和弹簧盒端部弯角处。

弹簧盒底部与后从板相接触，运行中相互发生摩擦造成弹簧盒底部边沿磨耗和裂损，尤其是当缓冲器作用失灵而处于压死状态时，弹簧盒在列车运行和调车作业时直接受到过大的冲击力而开裂，也有因施修时截换工艺不良，使弹簧盒受力不均而折损的。

②环弹簧裂纹、折损原因在环弹簧的裂纹和折损中，以内环弹簧（尤其是半内环弹簧）为最多，约占故障的12％左右。

因其相对来说受力较大，当负担力不均匀后，在长期使用中材质容易产生疲劳裂纹，裂纹大多在锥面上，而破损者往往碎成许多小块，而由此影响到其他环簧。

③环弹簧咬合一起环弹簧咬合一起，致使缓冲器成为一体而失去缓冲作用。

产生环弹簧咬合的主要原因是由于给油不良，油质差、油量不足或者是摩擦面把油膜切断所致。

列检作业中，如果发现缓冲器两端与前后从板间有间隙时，即可判断为环弹簧互相咬合的故障。

④缓冲器自由高度不合规定尺寸缓冲器自由高度不合规定尺寸的产生原因是由于弹簧的刚度过低，容易产生弹簧塑性变形而导致缓冲器自由高度不合规定尺寸。

另外，当缓冲器各零件产生磨耗，环弹簧衰弱也会导致缓冲器自由高度不合规定尺寸。

2、MX－I型摩擦橡胶缓冲器故障分析①箱口部开裂原因箱口部开裂，裂口位置位于水平面，其原因是水平面薄于其他面（21 mm），楔块靠近箱间隔爪一侧（即楔块装扁），使楔块与箱口斜面形成空间，造成楔块与箱口摩擦面为线接触，反复压缩和复原，逐渐磨成沟槽，强度减弱，当运用中受到较大冲击时，使箱口胀开。

浅谈货车车钩的常见故障检修【摘要】随着我国铁路运输总量的急剧增长，铁路运输在我国的经济发展中扮演的角色日趋重要。

货车的运行速度和载重的不断增加，对连接列车中各车辆的车钩质量和可靠性、安全性提出了更高的要求。

货车运行时，车钩起到传递纵向力和冲击力的作用，此外还要承受一定的弯矩。

这些巨大的或随机或交变的载荷作用在车钩上常常导致车钩发生故障，造成行车事故，进而严重影响货车的正常运行和安全性，造成很大的经济损失。

如调车时，巨大的冲击力常常使车钩各部分产生磨损、裂纹和变形，造成行车安全。

因此，做好货车车钩运用时的故障检修，研究其主要失效原因和机理，提高其安全性和可靠性，这对于提高车辆连接的稳定性，保证铁路货运安全，增加经济效益具有重要作用。

本文以我国比较常用的13号车钩为例对此进行了分析。

【关键词】货车车钩；故障；检修1 引言铁路是我国交通运输的主要形式之一，尤其是在货运中由于其运输量大、运费低等一系列的优点，更使其成为许多公司首选的运输方式。

目前，铁路的货运量已经占到了我国全部货运量的一半以上。

随着我国经济的不断发展，在今后20年的时间内对铁路货运的需求仍然非常巨大，因此今后很长一段时间仍然是我国铁路发展的高峰期。

但在铁路货运快速发展的过程中仍然还有许多亟待解决的问题，车钩的故障及检修就是其中的问题之一。

车钩缓冲装置作为铁路车辆的重要部件之一，在机车和车辆及车辆之间起着连接作用，并且在列车的运行过程中能够缓解冲击力和传递牵引力，对车辆的安全运输起着重要的保障作用。

随着我国铁路的运输速度和荷载不断增大，在铁路运输中车钩的故障也时有发生，给铁路运输的安全造成了不利影响。

货车车钩的故障种类较多，造成故障的原因也多种多样，因此有必要针对这些故障原因进行分析，并采取合理的措施对其进行检修。

2 车钩检修时常见故障、故障原因及检修2.1 钩体发生断裂故障及故障检修货车车钩经常承受巨大的冲击力和纵向力，导致钩体常常发生断裂故障。

钩腕端部外胀变形

13号、13A型、13B型钩腕端部外胀变形 影响闭锁位置时，调修、堆焊或焊装厚度 为5mm～15mm、高度为60mm～70mm 的梯形钢板，钢板要有2个φ20mm的塞焊 孔，焊后磨修平整，外胀变形大于15mm 时更换。16型、17型钩腕外胀变形影响全 开位置时更换。
钩体磨耗检修
13B型与13A、13号钩体尾部结构对比
13B型车钩

13B型钩舌是在13A型钩舌的基础上改进的 钩舌。主要区别有：重新设计了钩舌鼻部 内腔加强筋结构，加强筋数量由2条增加为 3条，同时增加加强筋厚度；增加了牵引S 面无起模斜度的要求；增加了沿座锁面分 型，规定了锁面的起模斜度；材质有C级钢 和E级钢两种，同时满足新造和检修货车的 需要。

5、曲线通过性能好 ：

尾部设有自动对中凸肩和球型端面，可以使车钩在运行中经常保持 正位，同时改善了货车及列车的曲线通过性能；采用竖圆销与钩尾 框垂直联接，提高了货车的曲线通过能力。
可与现有货车使用的13号、13A型车钩正常连挂使用。

6、连挂性能好 ：


7、具有联锁功能 ：

钩体头部设有联锁装置，车钩连挂后可自动实现联锁，减少车钩的相 对运动，具有类似牵引杆装置的作用；联锁装置还可以在车钩转动作 业中起到附加旋转功能以降低对车钩的损坏。
17型车钩相对13号系列车钩的优点

1、防分离可靠性高：
具有下锁销防跳和下锁销杆防跳两级防跳功能，与上作用车钩 的一次防跳相比，具有更好的防跳性能。同时，17型车钩的提 杆装置加装了复位弹簧，进一步提高了车钩的防分离可靠性。

2、车钩强度高 ：
结构合理，钩体、钩舌及钩尾框均采用了E级铸钢制造，增加了车 钩强度；同时，钩体最小破坏载荷4005kN与AAR标准规定相同， 钩舌的最小破坏载荷为3430kN，钩尾框由E级铸钢改为E级锻钢， 具有较高的强度储备 。

三、工装设备：风动（电动）扳机、氧-乙炔割炬、成套钩缓分解机、起重设备、车钩检修线、缓冲器检修线。
四、所需材料：氧气，乙炔。
五、工序及技术要求：
工序
技术要求
1. 车钩缓冲装置分解
（1）13 号、13A 型、 1. 切除钩尾销安全吊装置止挡螺栓，分解尾销螺栓的螺母；卸下螺栓、螺母、吊架及衬套。
13B 型成套钩缓分
外）；钩身、钩尾框下框身的下面与其接触的配件须接触。
2．13 号、13A 型、13B 型钩尾端面与从板间隙不大于 8 mm（MT-2、MT-3 型缓冲器缩短销未断者除外）；
车钩两侧不应碰撞冲击座内侧，13 号、13A 型、13B 型车钩钩身上平面与冲击座的相对距离不小于 10 mm，16
型、17 型车钩钩身上平面与冲击座的相对距离不小于 28 mm；从板与牵引梁两侧间隙之和不大于 22 mm。
G17BT、G70T、G17T GF3
K16 X6A
X6B、X1K X6C
平车-集装箱共用车 T6D L18
W5（PD5） 其他
钩尾框托板高度(mm)
13 号钩尾框
13A、13B 型钩尾框
35
40
35
40
40
45
40
45
35
40
35
40
45
50
40
40
45
45
45
45
35
40
35
40
35
40
30
35
φ4 mm 开口销并卷起，各螺母紧固。
（1）13 号、13A 型、 13B 型
5. 钩尾框托板螺母须采用 FS 型、BY-B 型或 BY-A 型防 松螺母，安装φ4 mm 开口销并卷起，并须配套使用强度满足 GB 3098.1 规定的 10.9 级，精度等级符合 GB 9145 中 6g 要求

铁路货车重点故障检查方法——钩缓部分铁路货车重点故障检查方法——钩缓部分车钩是用于编组列车的连挂和传递牵引力与冲击力；缓冲器是缓和或减少列车在牵引或者冲击时所产生的冲击力作用；从板及钩尾框等是传递纵向作用力的零件。

车钩缓冲装置具有连挂、牵引和缓冲这三个基本作用。

车钩缓冲装置主要由车钩、缓冲器两大部分组成。

以钩尾框和钩尾销将两大部分连接在一起，在钩尾框内装有前、后从板和缓冲器。

1、车钩缓冲装置作用力的传递过程：列车牵引时：车钩→钩尾销→钩尾框→后从板→缓冲器→前从板→前从板座→牵引梁。

列车压缩时：车钩→前从板→缓冲器→后从板→后从板座→牵引梁。

2、构造上的缺点：（1）三态作用性能不够灵活，如开锁时有的钩锁铁提不起来，其原因是钩舌尾部锁铁座处磨耗，造成钩锁铁头部重心前倾脱出钩腔；放下车钩提杆时，钩锁铁坐不牢又自动落下；在全开位置时，钩舌回转缓慢。

（2）自重较大，钩头下垂；（3）落锁不明显，锁铁脚部露出很少，列检人员检查时不易确认。

3、钩缓部分容易产生裂纹的部件部位及原因：（1）【钩舌】钩舌裂纹多发生在钩舌内侧弯角处和钩舌销孔处。

原因：强度不足、弯角处变化较大，受牵引力作用时产生应力集中所致，编组60辆以上的重载列车更应注意，中途使用过紧急制动的列车要仔细检查，焊修后的要注意认真检查。

（2）【钩体】车钩裂纹多发生在钩头上下钩耳附近（钩耳孔较多）、钩锁销孔四角处和钩碗部分、钩腔内牵引突缘根部、钩腔钩身与钩头交界处、钩尾棱角处及钩尾销孔附近。

原因：紧急制动、焊修工艺粗糙、承受牵引力或冲击力较大、重载、铸造缺陷。

（3）【钩尾框】钩尾框裂纹多发生在钩尾框弯角处及钩尾销孔周围，如后堵上下弯角、钩尾销孔立柱。

原因：材质疲劳老化、缓冲器失效、冲击力过大、焊修后没有退火处理。

另一方面是钩尾框后堵与从板的接触部分的两个弯角均是直角，所以当承受冲击力的时候造成该部位应力集中，易产生裂纹或折断。

这部分裂纹比较隐蔽，检查确认需要认真仔细。

×××车辆段13号钩锁检查作业编号：××××车间作业地点钩缓间任职条件车辆钳工环境要求光照良好，能清晰判断质量状况。

岗位人数上道工序喷丸除锈工步作业内容及技术要求工装设备及量具作业图示材料及其他1准备 1.1工作者须佩戴好劳保用品。

1.2全面检查工具、量具状态,确认性能良好无故障。

2上道工序控制钩锁须进行喷丸除锈，表面清洁度达到GB 8923规定的Sa2级,局部不低于Sa1级。

3检查 3.1钩锁变形、裂纹或破损等缺陷时更换。

3.2钩锁锁腿及钩锁上部左、右导向面磨耗超过限时焊修。

3.3钩锁导向面磨耗不大于2 mm(图1)。

3.4钩锁导向角磨耗磨耗不大于2 mm(图2)。

检测平台13号钩锁导向面样板塞尺图1图2五、13号（13A 型、13B型）车钩缓冲装置检修（配件检修）续上表工步作业内容及技术要求工装设备及量具作业图示材料及其他3.5锁腿开锁坐锁面磨耗大于2 mm或影响开锁作用时，焊修后磨修恢复原型或更换(图3)；锁腿后踢足面磨耗超过2 mm 或影响全开位作用时更换。

3.6锁铁挂钩轴磨耗大于1 mm或不能满足防跳性能要求时(图4)更换，不得焊修。

3.7钩锁厚度磨耗大于2 mm，焊后磨修恢复原型。

将78 mm 检测口插入钩锁处，滑尺对准磨耗点使其与最深处接触，滑尺的刻线读数减去2 mm为钩锁磨耗量(图5)。

3.8其他配件各部恢复原型，不能恢复者更换。

3.9钩锁焊后磨修恢复原型，不能恢复者更换。

钩锁更换新品应为E级钢。

开锁座检查样板13号钩锁检测量规图3图4样板全部卡入为过限图5179180 续上表五、13号（13A型、13B型）车钩缓冲装置检修（配件检修）×××车辆段13号钩舌推铁检查作业编号：××××车间作业地点钩缓间任职条件车辆钳工环境要求光照良好，能清晰判断质量状况。

铁路货车车钩缓冲装置故障分析及解决措施发布时间：2021-06-23T17:09:17.757Z 来源：《基层建设》2021年第8期作者：石磊[导读] 摘要：车钩是用来实现机动车和车辆或车辆和车辆之间的连挂，传递牵引力及冲击力，并使车辆之间保持一定距离的车辆部件。

中国铁路呼和浩特铁路局集团有限公司集宁车辆段摘要：车钩是用来实现机动车和车辆或车辆和车辆之间的连挂，传递牵引力及冲击力，并使车辆之间保持一定距离的车辆部件。

铁路货车车钩是由钩头、钩身和钩尾组成的。

铁路货车在运行的过程中，随着运行速度的不断提高，承载的重量就不断增加，由于很多铁路货车运用年限较久，导致车钩的零部件出现磨损、分离、变形、裂纹等故障。

这些故障的发生如果在对货车进行检查工作时没有做到认真检查和及时找出故障存在，就很容易导致货车在行驶中危及人的生命安全。

文章首先分析了铁路货车车钩缓冲装置常见的故障，然后提出了优化策略。

关键词：铁路货车；车钩缓冲装置；故障分析；措施引言铁路货车在铁路的运用主要是运输货物为主，车钩缓冲器装置将货车各节车厢连接在一起，传递牵引力，以保证货车在铁轨行驶上的安全性。

然而货车车钩缓冲器在货车运行的途中会发生一些零部件的故障，会给列车行驶带来安全隐患，大大降低了运输效率。

因此，铁路货车车钩缓冲装置是铁路检修人员应该重点关注的问题，要提高检修的能力，根据检修规程进行合理检修，及时发现货车存在的故障点，做到及时排除，保证人员安全的前提，进一步提高货车运输的效率。

一、铁路货车车钩缓冲装置故障分析1.钩体裂纹故障1.1货车钩体的上下牵引台是相互协作，不可分开的一个整体，当上下牵引台分开单向受力运作，超出了其承受的压力，就会导致钩体裂纹出现。

另外，构体在制造的过程中会存在质量的偏差，在使用过程中要根据货车的裂纹程度来更换钩舌，在更换的过程中，由于人员的疏忽，会导致钩舌选择不当，跟货车不匹配。

在很多情况下，由于为了完成安装的工作，会存在强行安装的现象，减小牵引台的截面，但是这样做会导致牵引台的强度不足，这是导致构体出现裂纹的另一原因。

运用质检组每周模块化对规工作重点3月10日至3月16日对规项点二：车钩连挂检查重点㈠、首尾车辆1.首尾车钩三态检查重点试验前：检查车钩外观，钩头配件齐全，钩提杆及座作用良好；开锁位：提起车钩钩提杆，锁铁落下，坐锁良好；全开位：在开锁位的基础上，提起钩提杆手柄钩锁上升，钩锁推动钩舌推铁，钩舌推铁将钩舌顺利推至完全张开，低头检查推铁弯角前端不得卡入钩舌尾部与推铁挡之间。

闭锁位：全开位时，将钩舌缓慢的向钩口里推动，钩锁以自重落下。

落锁后，13型上作用车钩上锁提上盖后端须落在车钩上面，不得翘起，车钩锁铁脚须充分露出，在闭锁位置撬动锁铁的座锁面，向上托起锁铁，不得开锁；13型下作用车钩锁铁脚须充分露出，在闭锁位用手摆动下锁销组成时，车钩不得开锁；17型车钩显示孔充分露出。

2.车钩三态试验后，须将车钩闭锁，使钩舌处于闭锁位，首部车辆不允许插设防跳插销。

尾部车辆确认无补机连挂时，应插设防跳插销。

3.首部车辆的三态作用试验完毕后，撤除停车信号，向司机显示连挂信号，检车员须跟司机一起监控机车连挂情况，重点监控锁铁是否落位、互钩差是否超限、风管连接是否到位以及折角塞门是否开启到位等内容。

机车连挂好后，才能插设防跳插销。

因生产组织原因不能及时到位时，技检过程中对连挂的车钩须进行重点检查和确认。

4.机车第一次不能挂好的，必须让机车驶离车辆，留有3米以上的安全距离后，机后检车员重新进行车钩三态试验，检查车钩各配件齐全、状态性能良好后，再次显示连挂信号重新连挂，直到挂好为止。

5.对于中转、始发列车首尾车辆防跳止销丢失的必须配装处理；6.到达列车首尾车辆车钩三态试验后，应将车钩置于闭锁位置，不允许插设防跳插销。

7.尾部17号车钩软管挂链丢失时，必须用铁线将软管连接器吊起。

㈡、中部车辆1.重点检查车钩连挂情况，钩提链无抗扣、互钩差不超限；2. 13型上作用车钩上锁提上盖后端须落在车钩上面，不得翘起，车钩锁铁脚须充分露出；13型下作用车钩锁铁脚须充分露出；17型车钩显示孔充分露出。

铁路货车车钩缓冲装置常见故障的分析与处理发表时间：2020-12-15T10:19:49.700Z 来源：《科学与技术》2020年22期作者：苑少鹏[导读] 随着铁路货车运行速度和周转率的提高，货车载重和牵引吨位的增加苑少鹏中国铁路北京局集团有限公司天津车辆段天津市 300012摘要：随着铁路货车运行速度和周转率的提高，货车载重和牵引吨位的增加，列车纵向冲动非线性增大，车钩、缓冲器、车体等关键部件的磨损加剧，故障率明显增加。

车钩缓冲装置是铁路车辆的基本组成部分。

它将机车与车辆、车辆与车辆连接在一起，组成一列列车，完成旅客和货物的运输。

它还传输和缓冲车辆在运行过程中产生的一系列牵引力和冲击力。

在货物列车运行中，车钩缓冲装置故障率高，解钩、断钩等车钩损坏故障对安全生产影响很大。

掌握车钩缓冲装置的使用故障，从检修源头和使用技术检查等方面采取预防措施，可以保证铁路货车的安全运行。

关键词：车钩；缓冲器；故障处理车钩缓冲装置是用于使车辆与车辆，机车与车辆之间相互连挂、传递和缓和列车在运行时所产生牵引力和冲击力的车辆部件，对车辆的安全运输起着重要的保障作用。

随着我国铁路运输速度和荷载的不断增大，由于日常车钩缓冲装置检修和运用不到位，车钩故障时有发生。

一、铁路货车车钩缓冲装置的工作原理车钩缓冲装置的主要作用是对列车在正常行驶过程当中出现产生的牵引力或者在启动、刹车灯情况下的相应作用力或者震动进行缓冲，从而有效的提高列车的使用寿命以及降低破损程度，其中的缓冲器装置主要的功能就是对列车之间所产生的相互作用力或者冲击震动进行消散，从而在很大程度上降低这种作用力和冲击震动对列车所造成的破坏，这种装置的基本原理就是通过对具有压缩性质的弹性元器件进行合理的利用来缓解这些作用力或者冲击震动，并且这些弹性元器件还能够在发生形变的过程当中利用相应的摩擦或者阻尼对冲击能量进行充分的吸收，从而形成对铁路货车的缓冲作用。

这种缓冲器根据其工作的方式大致可以分为摩擦式缓冲器、橡胶式缓冲器以及液压式缓冲器等。

钩缓常见故障及车钩分离的原因分析第一节钩缓常见故障一、钩体常见故障钩体的常见故障有裂纹、变形及磨耗。

1．钩体裂纹常见的裂纹处如右图：2．钩体变形钩体变形的表现主要是钩身弯曲、钩耳变形和钩腕外涨。

钩体变形的原因多是由于运行及挂车作业中的过大冲击造成的。

钩身弯曲过大时，在运用中将会产生较大的弯矩，容易造成钩舌及钩耳的裂纹。

钩腕外涨严重时，即失去了控制对方钩舌的能力，将导致车钩的自动分离。

3．钩体磨耗磨耗部位多发生在钩耳孔及钩身与托板的接触处，其次是钩尾端面、侧面、钩锁腔侧壁及钩锁腔内防跳台处。

钩体磨耗后，削弱了车钩的强度，而且会影响车钩的作用，如防跳台磨耗后，将会使车钩失去防跳作用。

二、钩舌常见故障钩舌的主要故障有裂纹和磨耗两种。

1．钩舌裂纹裂纹多发生在钩舌内侧面的上、下弯角处，钩舌销孔、牵引突缘及冲击突缘的根部也经常发生裂纹，如右图所示。

2．钩舌磨耗磨耗主要发生在钩舌内侧面上，如下图所示。

从检修中发现钩舌下部磨耗量较上部为大，多属于钩头下垂所造成，因为钩头自重较大，加上车钩托梁弯曲，使钩头下垂。

钩舌内侧面磨耗会使钩舌的强度降低，同时加大了与钩腕内侧的距离。

当大于规定限度时，在列车运行中，遇到较大的冲击力和振动，或行驶在曲线半径较小的线路上，由于车辆偏移，钩头摆动，易使对方钩舌滑出，造成列车分离事故。

钩舌尾部侧面（与钩锁接触处）及钩舌销孔也常发生磨耗。

（a）牵引运行（b）推进运行三、钩舌销常见故障钩舌销在运行中容易产生磨耗、弯曲、裂纹甚至断裂。

钩舌销断裂会使车钩作用失灵，容易引起钩舌歪斜以及发生脱钩事故。

四、钩锁腔内部零件常见故障钩锁的主要故障是磨耗，磨耗的部位大多数在钩锁与钩舌尾部的接触处。

由于钩锁是承受压力的零件，故其裂纹及变形较少。

钩锁推铁的主要故障是变形和磨耗，一般较少发生裂纹。

变形的原因是本身刚度小。

发生磨耗或变形后，车钩便失去全开作用。

钩锁销的主要故障是防跳台处的磨耗。

磨耗严重时，使车钩失去防跳作用。

第一节：车轮故障与处理
3.故障的危害： （1）车轮踏面擦伤深度超限后，轮对圆弧面上出现较大的局 部平面，使轮对不能圆滑滚动，增大冲击振动，易造成滚动 轴 承 内 部 配 件 损 坏 问 题 。 例 如 ， 轮 径 840mm ， 擦 伤 深 为 2mm时，其弦长为82mm，就是有82mm长的平面参与滚动。 若擦伤深度超过2mm，其弦长更长，车轮滚动中冲击振动必 然加剧。 （2）车轮踏面擦伤深度超限后导致车轮进一步发生踏面剥离， 缩短车轮使用寿命。 （3）车轮踏面擦伤深度超限后，车轮在运行过程中对钢轨产 生剧烈打击，列车运行速度越高，擦伤的危害越严重。
车钩缓冲装置故障六车钩缓冲装置其他故障与处理车钩缓冲装置主要故障有钩托梁折断钩托梁裂纹钩托梁螺栓丢失钩锁铁锁腿折断冲击座裂纹钩尾销螺栓折断钩尾销螺栓螺母丢失钩尾销安全吊架螺栓丢失钩尾销安全吊架螺栓螺母松动钩提杆座裂纹钩提杆座螺栓丢失钩提杆座脱落钩提杆座丢失等
铁路货车运用常见故障 表征与处理
第一章：铁路货车运用常见故障与处理
铁路货车在运行中，由于运行速度的不断提高，载重量的不 断增大，一些零部件会发生磨耗、松动、变形、腐蚀、裂纹、折 断等故障。这些故障有的直接危及列车的运行安全，在列车技术 检查作业中若不能及时发现和处理，轻者会造成列车晚点或途中 甩车，重者可能造成铁路货车脱轨或列车颠覆等重大铁路交通事 故，使国家和人民的生命财产受到巨大的损失。因此，我们要不 断研究和探索铁路货车在运用中发生故障的规律和原因，做到早 期发现、及时处理，以保证列车运行的绝对安全，提高运输效率。
第一节：车轮故障与处理
第一节：车轮故障与处理
（四）车轮轮辋厚度超限 1.车轮轮辋厚度超限故障的表征示例，如图5-1-13所示。
图5-1-13 轮辋厚度超限故障

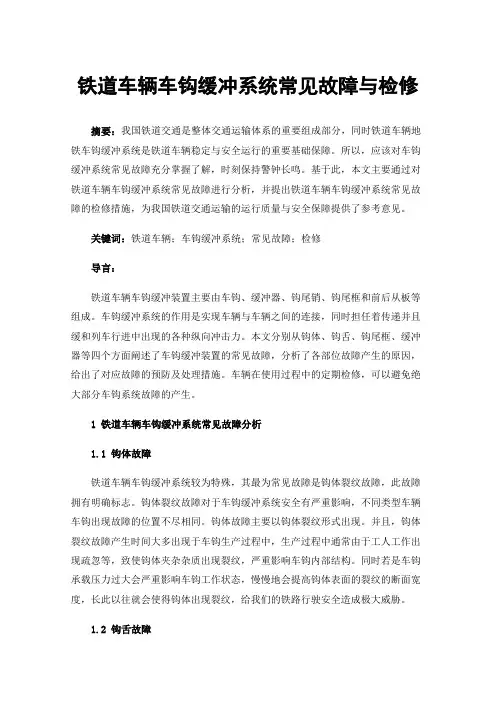

铁道车辆车钩缓冲系统常见故障与检修
铁道车辆车钩缓冲系统常见故障主要有：1、耗油不正常、异响；2、卡死或滑动不灵活；3、漏油异常；4、缓冲器无动作
或性能低下；5、调速器异常。

检修时应按照以下步骤进行：1、检查车钩和缓冲系统的自由度，确定是否有卡死现象及有无部件磨损；2、检查各部件的连接是否牢固；3、在车辆停止的情况下，操作车钩，检查其上行动是否正常；4、检查漏油情况，确定是否有漏油现象；5、更换缓冲器；6、检查调速器的状态，如出现异常，则更换调速器；7、更换机油及滤芯。

铁路车辆车钩系统常见故障与检修摘要：车钩缓冲装置是铁路车辆的关键零部件，根据其结构功能可分为自动车钩和半永久车钩。

自动车钩安装于铁路车辆两端，半永久车钩安装在铁路车辆间。

自动车钩是连接两列车、传递铁路车辆间纵向力、电气信号及缓和铁路车辆间冲击载荷的核心部件，其性能的好坏直接决定了列车运行的安全性和舒适性。

因此有必要针对自动车钩进行研究。

针对铁路车辆自动车钩出现的常见连挂解钩故障，以连挂模块为主要研究对象进行分析，提出发生故障时分析的主要研究方向。

对典型故障发生的原因逐个分析，提出了相应的整改措施。

关键词：铁路车辆；自动车钩；连挂机构；故障铁路车辆连挂机构，也就是车钩减震器，是铁路运输工具中最基础的构件。

车钩及缓冲器由车钩、缓冲器、电路连接器、气路连接器组成，用以将车体与车体之间的电路及气路相连通，传递、减缓列车运行时的牵引力、制动力等。

车钩式减震机构是在铁路车辆底架上固定的，根据车体的相对位移量，可以分为两种：刚体和非刚体。

目前，在城市轨道交通和高铁列车中，一般使用的是硬车钩，所有车钩都是紧密连接，其联结不能使两拖链在竖直上产生较大的相对移动，同时，对前、后间隔的需求也要控制在1~2 mm以内。

车钩式减振器是改善铁路车辆行驶的稳定性能的关键。

1车钩的构成与种类1.1车钩结构车钩体由钩体，钩舌和钩头附件构成。

车钩的钩身为铸造钢材，是车钩的一个重要部件。

钩身由钩腕、钩腔、钩耳组成；保护销突缘，牵引凸缘，上防跳板；下防跳台，二次防跳台，钩肩；钩尾销等。

车钩的头部是连接地铁车辆的，钩头的前端是连接其它零件的，钩腕可以接收到邻车的钩舌，而钩头的空心部分是一个钩锁腔。

用于收纳和安装钩锁、钩舌的部件；钩体为中空的、厚壁的盒状结构，能有效地传送拉力和撞击；钩舌是一种较为精密的零件，也是用铁制的。

在车钩连接的时候，车钩是打开的，而在车钩连接完成后，钩舌和连接的车钩就会合二为一，以确保连接的稳固。

1.2车钩的种类(1)刚性车钩。

- 54 -CHINA RAILWAY 2015/10钩缓冲装置是用于使车辆与车辆、机车与车辆之间相互连挂、传递和缓和列车在运行时所产生牵引力和冲击力的车辆部件，对车辆的安全运输起着重要的保障作用。

随着我国铁路运输速度和荷载的不断增大，由于日常车钩缓冲装置检修和运用不到位，车钩故障时有发生。

1 车钩分离故障情况分析青藏铁路公司西宁东车辆段格尔木货车检修车间日常检修的车钩、钩舌、钩尾框等车钩缓冲配件的报废率一般在1%、10.42%、1.3%左右，2015年上半年运用车间发现首尾车钩三态不良10件、从板铆钉折断2件、沿线无列检装车点察尔汗3次出现推铁变形问题。

此外，中国铁路总公司近几年通报的铁路货车车钩故障中：2009年2月23日，20073次货物列车钩腕断裂，断裂面绝大部分为新痕，仅有3处较小旧痕，车钩冲击座及端梁存在撞击痕迹；2012年12月5日，15613次列车钩舌断裂造成车钩分离，钩舌制造缺陷，强度不足；2013年11月，10702次列车13号车钩下锁销违规修，防跳失效造成车钩分离；2014年6月16日，40197次列车P 64AK 3502165钩尾销插托螺栓窜出、螺母丢失，造成车钩分离；2013年11月23日，20036次列车因装卸过程中碰弯钩提杆，防跳插销弯曲、失效，钩提杆不入槽，造成17型车钩分离。

以上问题说明，车钩缓冲装置配件故障、车钩分离事故主要与日常车辆连挂因素和车辆配件检修工艺质量高低有关。

车钩缓冲装置故障分析与处理闫超：青藏铁路公司西宁东车辆段，工程师，青海 格尔木，816000摘 要：车钩缓冲装置作为列车连挂的重要部件，在保障列车行车安全中起着至关重要的作用，车钩缓冲装置故障会对行车安全造成不可想象的危险。

根据车钩缓冲装置的作用原理，结合车钩分离案例进行剖析，分析车钩分离事故产生的原因，并提出相应的预防措施和应急处理方法。

关键词：车钩缓冲装置；车钩分离；车钩破损中图分类号：U270.34 文献标识码：A 文章编号：1001-683X（2015）10-0054-03车 Copyright©博看网 . All Rights Reserved.车钩缓冲装置故障分析与处理 闫超2 列车分离原因2.1 列车分离概念和形式相互连挂的车辆由于车钩缓冲装置故障，造成列车运行中解体，一般表现在钩缓配件断裂、自动开钩或闭锁位脱钩，经常伴随软管断裂并产生紧急制动。

铁路货车故障分析及解决措施为了维护铁路运输的正常生产秩序，提高铁路运输效益和确保铁路运输的安全性，作为铁路运输的载体铁路货车就要保证减少货车的故障发生，但是铁路货车由于服役年限长或者司机的操作失误等原因也会出现各种不同的故障，这是不可避免的，为了减少和预防这些故障对铁路运输过程中的影响，提高车辆的使用率，本文就针对货车车辆的大部件故障、交叉支撑装置故障、车钩缓冲装置故障、滚动轴承故障、制动故障等一些常见的故障进行分析，具体情况具体分析，根据实际情况提出合理的解决措施。

具体分析及解决措施如下。

1.大部件故障原因分析及解决措施大部件故障一般主要是指侧架、车轮、摇枕出现裂纹，本文将大部件故障放在首位进行分析就是因为这三大部件不论哪一个部件出现了裂纹，其造成的后果都是极其严重的。

但是在当前的技术条件还不是很成熟的情况下，对这些大部件能够简单有效的实施全自动化安检还没诞生，一切安检还是要靠工作人员亲身检查，但这些大部件被发现裂纹之类的故障又是十分困难的，所以这就要求检查人员根据这些大部件的特点和规律出发，深化和细化控制措施和工作方法，一般这些大部件发生故障主要是由于使用年限较长，一般使用十年或十年以上的大部件就比较容易发生故障，所以工作人员为避免漏检或者其他原因造成严重后果可着重检查这些使用年限较长的大部件。

1.1车轮故障分析及解决措施1.1.1车轮磨耗过限踏面擦伤故障分析及解决措施故障分析：列车在高速行驶过程中难免会遇到突发情况，司机在进行紧急制动时而发生的对车轮的滑行擦伤，一般这种情况下，制动力越大，制动时间越长，滑行距离越长就越容易造成车轮踏面的严重擦伤；季节性对车轮的踏面擦伤也有重要作用，尤其是在冬季，钢轨上常常会覆盖雨雪霜，列车在行驶过程中又相对炽热，这是再与冰冷的钢轨接触，温度会发生剧变，从而促使车轮材质易脆易硬，造成滑行擦伤事故；道岔上的油污过多也会使车轮与钢轨的粘着系数降低，致使车轮滑行造成轮对擦伤；制动缸活塞行程调整不及时造成的制动力强弱不一致也会是车轮擦伤；紧急制动时闸瓦抱死车轮而造成的擦伤；司机操作不当等诸多因素都会使车轮造成擦伤，在此不再一一列举。

开题报告题目：铁道货车车辆13、17型车钩的常见故障分析与检修维护一、文献综述我国铁路货运能力不断加大，车钩缓冲装置作为潜在故障隐患始终威胁着车辆的运行安全。

因此总结车钩故障原因，降低故障率，是提升运输效率与运输安全性重要保证。

目前投入使用的铁路货车类型众多，构造与功能也各不相同，但细探其组成，都是由车钩缓冲装置、走行部、车体、制动装置等组成，仅就车钩缓冲装置而言，国内铁路货车车钩主要有13型、13A型、13B型、16型、17型几种类型。

由于16型车钩的运输特殊性，本文不过多讨论，13型与13A型、13B型车钩结构基本功能基本一样，故本文按大方向讨论13型与17型车钩缓冲装置。

车钩缓冲装置的故障检测和检修维护是车辆检修工作的一个重要组成部分。

而快速高效的对车钩装置进行检修需要检修人员对车钩装置的工作原理有更深的了解。

本文深入一线检修单位，通过对实物车钩故障的分析，总结了货车车钩的常见故障并找到了相关故障的诱因。

根据一线单位相关检修维护规程，归纳总结部分重要环节，对货车车钩检修过程中的一些问题提出相应建议。

二、选题的目的和意义车钩缓冲装置对车辆在运行中的安全性起着重要的保障作用，其承受着车辆运行中的横向与纵向应力，为车辆提供着牵引与制动力，在车辆诸多故障中，车钩故障一直是铁路部门关注的重点问题。

解决了车钩运行中的故障问题，将大大提高车辆运行安全性能，也可提高运输效率，小方面可以减少运行事故的发生，大方面可以提高运输效率，为地区乃至国家经济发展添砖加瓦。

三、研究方案（框架）进入一线货车车辆段，针对车钩常见故障问题进行搜集整理，根据检修维护规程，总结故障原因，根据思考，得出相应结论并提出部分建议。

具体框架为，第一章为本文绪论，介绍选题背景及选题意义等；第二章介绍论文主体对象车钩的组成结构；第三章总结现场常见故障并分析故障原因；第四章提取检修过程中的重要环节进行详细阐述；第五章为总结，总结全文主题。

四、进度计划计划于1月中下旬完成对论文所需材料的整理归纳工作。
