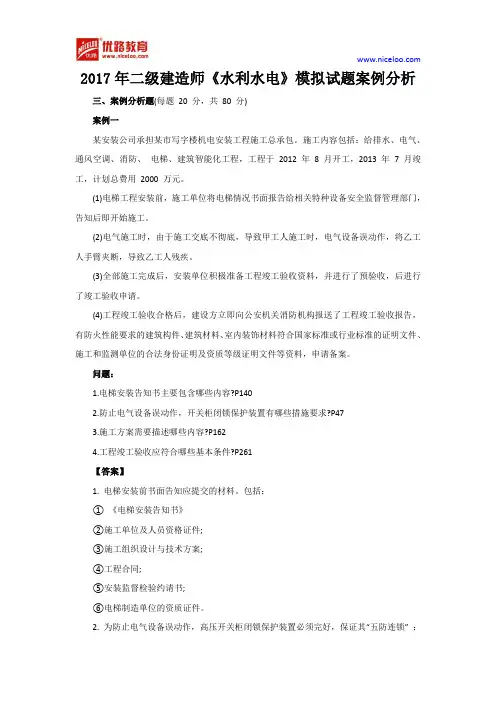

2017年二级建造师《水利水电》模拟试题案例分析三、案例分析题(每题20 分，共80 分)案例一某安装公司承担某市写字楼机电安装工程施工总承包。
施工内容包括：给排水、电气、通风空调、消防、电梯、建筑智能化工程，工程于2012 年8 月开工，2013 年7 月竣工，计划总费用2000 万元。
(1)电梯工程安装前，施工单位将电梯情况书面报告给相关特种设备安全监督管理部门，告知后即开始施工。
(2)电气施工时，由于施工交底不彻底，导致甲工人施工时，电气设备误动作，将乙工人手臂夹断，导致乙工人残疾。
(3)全部施工完成后，安装单位积极准备工程竣工验收资料，并进行了预验收，后进行了竣工验收申请。
(4)工程竣工验收合格后，建设方立即向公安机关消防机构报送了工程竣工验收报告，有防火性能要求的建筑构件、建筑材料、室内装饰材料符合国家标准或行业标准的证明文件、施工和监测单位的合法身份证明及资质等级证明文件等资料，申请备案。
问题：1.电梯安装告知书主要包含哪些内容?P1402.防止电气设备误动作，开关柜闭锁保护装置有哪些措施要求?P473.施工方案需要描述哪些内容?P1624.工程竣工验收应符合哪些基本条件?P261【答案】1. 电梯安装前书面告知应提交的材料。
包括：① 《电梯安装告知书》②施工单位及人员资格证件;③施工组织设计与技术方案;④工程合同;⑤安装监督检验约请书;⑥电梯制造单位的资质证件。
2. 为防止电气设备误动作，高压开关柜闭锁保护装置必须完好，保证其“五防连锁” ：P47①防止误合、误分断路器;②防止带负荷分、合隔离开关;③防止带电挂地线;④防止带电合接地开关;⑤防止误入带电隔离间。
3.施工方案主要内容包括：工程概况及施工特点;确定施工程序、明确施工方案对各种资源的配置、安排进度应满足工程总进度的要求、工程质量要求、健康卫生及安全技术措施、有必要的应急预案。
4.竣工验收应符合的基本条件为：(1)设计文件和合同约定的各项施工内容已施工完毕;(2)有完整并经核定的工程竣工资料;(3)有勘察、设计、施工、监理等单位签署确认的工程质量合格文件;(4)工程使用的主要材料、构配件的设备进场证明及试验报告。

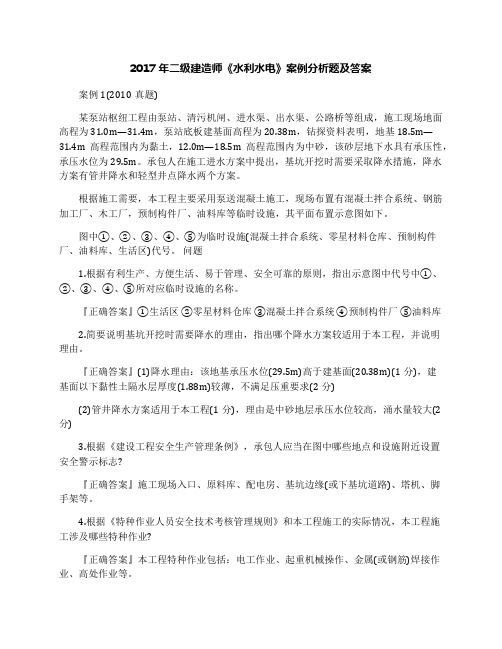

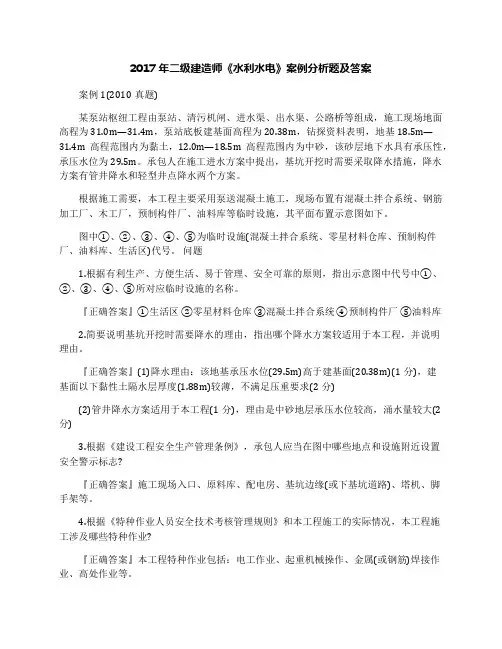

2017年二级建造师《水利水电》案例分析题及答案案例1(2010真题)某泵站枢纽工程由泵站、清污机闸、进水渠、出水渠、公路桥等组成，施工现场地面高程为31.0m—31.4m，泵站底板建基面高程为20.38m，钻探资料表明，地基18.5m—31.4m高程范围内为黏土，12.0m—18.5m高程范围内为中砂，该砂层地下水具有承压性，承压水位为29.5m。
承包人在施工进水方案中提出，基坑开挖时需要采取降水措施，降水方案有管井降水和轻型井点降水两个方案。
根据施工需要，本工程主要采用泵送混凝土施工，现场布置有混凝土拌合系统、钢筋加工厂、木工厂，预制构件厂、油料库等临时设施，其平面布置示意图如下。
图中①、②、③、④、⑤为临时设施(混凝土拌合系统、零星材料仓库、预制构件厂、油料库、生活区)代号。
问题1.根据有利生产、方便生活、易于管理、安全可靠的原则，指出示意图中代号中①、②、③、④、⑤所对应临时设施的名称。
『正确答案』①生活区②零星材料仓库③混凝土拌合系统④预制构件厂⑤油料库2.简要说明基坑开挖时需要降水的理由，指出哪个降水方案较适用于本工程，并说明理由。
『正确答案』(1)降水理由：该地基承压水位(29.5m)高于建基面(20.38m)(1分)，建基面以下黏性土隔水层厚度(1.88m)较薄，不满足压重要求(2分)(2)管井降水方案适用于本工程(1分)，理由是中砂地层承压水位较高，涌水量较大(2分)3.根据《建设工程安全生产管理条例》，承包人应当在图中哪些地点和设施附近设置安全警示标志?『正确答案』施工现场入口、原料库、配电房、基坑边缘(或下基坑道路)、塔机、脚手架等。
4.根据《特种作业人员安全技术考核管理规则》和本工程施工的实际情况，本工程施工涉及哪些特种作业?『正确答案』本工程特种作业包括：电工作业、起重机械操作、金属(或钢筋)焊接作业、高处作业等。
案例2：某水库枢纽工程主要由大坝及泄水闸等组成。
大坝为壤土均质坝，最大坝高15.5m，坝长1135m。
2017年一级建造师考试水利水电工程案例分析五一、某河道疏浚工程批复投资1 500万元，项目法人按照《水利水电工程标准施工招标文件》编制了施工招标文件，招标文件规定不允许联合体投标。
某投标人涕交的投标文件部分内容如下：(1)投标文件由投标函及附录、授权委托书(含法定代表人证明文件)、项目管理机构、施工组织设计、资格审查资料、拟分包情况表和其他两项文件组成。
(2)施工组织设计采用80 m3／h挖泥船施工，排泥区排泥，设退水口门，尾水由排水渠排出。
(3)拟将排水渠清理项目分包，拟分包情况表后附了分包人的资质、业绩及项目负责人、技术负责人、财务负责人、质量管理人员、安全管理人员属于分包单位人员的证明材料。
该投标人中标，并签订合同。
施工期第1月完成的项目和工程量(或费用)如下： (1)完成的项目有：①5 km河道疏浚；②施工期自然回淤清除；③河道疏浚超挖；④排泥管安装拆除；⑤开工展布；⑥施工辅助工程，包括浚前扫床和障碍物清除及其他辅助工程。
(2)完成的工程量(或费用)情况如下：河道疏浚工程量按示意图(如图2～l6所示)所示计算(假设横断面相同)；排泥管安装拆除费用5万元：开工展布费用2万元；施工辅助工程费用60万元。
问题1.根据背景资料，指出该投标文件的组成文件中其他两项文件名称。
2．根据《关于建立水利建设工程安全生产条件市场准入制度的通知》(水建管[2005]80 号)，投标文件中资格审查资料须提供的企业和人员证书有哪些?3．排水渠清理分包中，分包人须提供的项目负责人等有关人员属于本单位人员的证明材料有哪些?4．根据背景资料，施工期第l月可以计量和支付的项目有哪些?施工辅助工程中，其他辅助工程包括哪些内容?5．若80 m3／h挖泥船单价为l2元/m3，每月工程质量保证金按工程款的5％扣留，计算施工期第1月应支付的工程款和扣留的工程质量保证金。
二、背景资料某城市圈堤为l级堤防，在原排涝站西侧200 m新建一座排涝泵站(包括进水建筑物、泵室、穿堤涵洞、出水建筑物等)，总装机容量l 980 kW，合同工期为l6个月，自2002年11月至2004年2月。

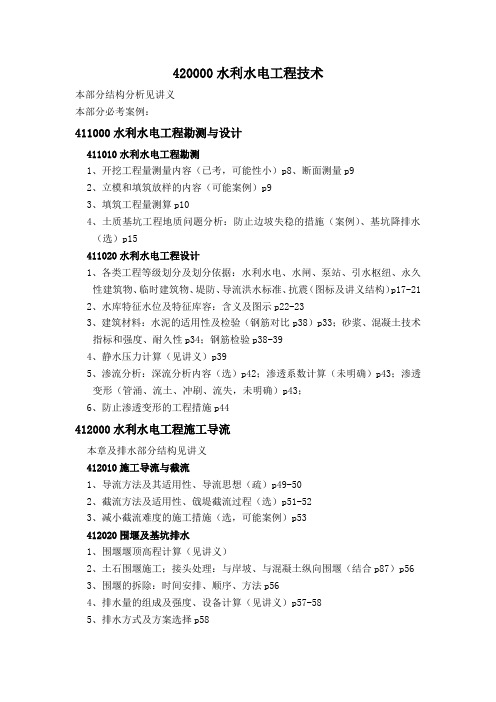

420000水利水电工程技术本部分结构分析见讲义本部分必考案例：411000水利水电工程勘测与设计411010水利水电工程勘测1、开挖工程量测量内容（已考，可能性小）p8、断面测量p92、立模和填筑放样的内容（可能案例）p93、填筑工程量测算p104、土质基坑工程地质问题分析：防止边坡失稳的措施（案例）、基坑降排水（选）p15411020水利水电工程设计1、各类工程等级划分及划分依据：水利水电、水闸、泵站、引水枢纽、永久性建筑物、临时建筑物、堤防、导流洪水标准、抗震（图标及讲义结构）p17-212、水库特征水位及特征库容：含义及图示p22-233、建筑材料：水泥的适用性及检验（钢筋对比p38）p33；砂浆、混凝土技术指标和强度、耐久性p34；钢筋检验p38-394、静水压力计算（见讲义）p395、渗流分析：深流分析内容（选）p42；渗透系数计算（未明确）p43；渗透变形（管涌、流土、冲刷、流失，未明确）p43；6、防止渗透变形的工程措施p44412000水利水电工程施工导流本章及排水部分结构见讲义412010施工导流与截流1、导流方法及其适用性、导流思想（疏）p49-502、截流方法及适用性、戗堤截流过程（选）p51-523、减小截流难度的施工措施（选，可能案例）p53412020围堰及基坑排水1、围堰堰顶高程计算（见讲义）2、土石围堰施工；接头处理：与岸坡、与混凝土纵向围堰（结合p87）p563、围堰的拆除：时间安排、顺序、方法p564、排水量的组成及强度、设备计算（见讲义）p57-585、排水方式及方案选择p58413000水利水电工程地基处理与灌浆施工（无案例）本章无案例，抓住重要点p59灌浆工艺接头，图示见讲义413010地基基础的要求及地基处理的方法413020灌浆与防渗墙施工1、岩基的分类及各自特点（选）p59-602、各种地基处理方法及适用性（了解）p603、灌浆的分类及作用p61（重要选）p614、帷幕、固结灌浆工艺流程p63-675、高压喷射灌浆相关点p69414000土石方工程本章基本无案例，抓住重要点1、土石机械的适用性p74-762、爆破技术p77、p80-81415000土石坝工程土石坝工程结构见讲义415010土石坝施工技术1、料场质与量的规划p832、土石坝施工分期及不同土体状态换算（见讲义）p833、挖运方案选择及挖运方案计算（见讲义）p844、碾压试验、压实度计算公式（见讲义）p84-855、接头处理：不同层段、土（砂）结合面、土砼结合面（见讲义）p87,区别p566、施工质量控制（见讲义）p88-89415020混凝土面板堆石坝施工技术（15已考，本次可能性小）1、材料分区、作用（图）p892、堆石体填筑要点p913、混凝土面板的施工要点、施工顺序、养护p93-94416000混凝土坝工程混凝土工程结构分析见讲义416010混凝土的生产与运输416020模板与钢筋416030混凝土坝的施工技术1、钢筋：符号含义p102-104、下料长度计算p104、钢筋代换要求（选）p1052、模板：荷载p434、拆模强度要求p4263、混凝土制备：（见讲义）生产能力的确定p984、运输方案：常见运输设备运输方案p98-995、分缝分块（见讲义）p1076、浇筑工艺、浇筑强制条文p109、p426-4277、浇筑前的准备工作：基础面处理、施工缝处理p1098、入仓铺料、冷缝出现的原因和后果、避免冷缝出现的办法p109-1109、混凝土养护方法和时间p111-11210、大体积混凝土温控p112-11311、砼施工质量问题处理p114416040碾压混凝土坝的施工技术1、碾压混凝土施工工艺（有可能，与砼坝区别）p1142、碾压混凝土的养护（与常态混凝土、混凝土面板坝区别）p1163、碾压混凝土坝的质量控制（细节点，不确定案例）p116417000堤防与疏浚工程基本无案例，离散点417010堤防工程施工技术1、堤身填筑的施工方法p116-118417020疏浚工程施工技术418000水闸、泵站与水电站418010水闸施工技术1、水闸分类、结构图、各部分组成及功能作用p123-1252、水闸施工原则，平、反拱底板施工顺序p126-1273、止水部位的混凝土浇筑p1284、闸门按作用、结构分类（选）p1305、启闭机分类及图p131-132418020泵站与水电站的布置及机组选型1、水电站三种布置形式及适用性p1352、水轮机分类p136419000水利水电工程施工安全技术（10'，考前3-5遍）安全事故：高处坠落、触电电击、打击、交通、爆破、其他p140重点：用电、高处作业、爆破1、用电要求：外电架空线路与设施安全距离、不满足处理办法p143-1442、高处作业：分级、分类、高处作业措施p145-1463、爆破：电力爆破拒爆处理p148420000水利水电工程项目施工管理本部分结构分析见讲义本部分必考案例：合同、招投标、进度、成本（高频）、质量评定（高频）420010水利工程建设程序本章无案例，不建议看教材p151设计变更（选）p157-158420020水利工程施工招标投标管理（必考）主要案例点：招投标条件与程序、合同、费用。

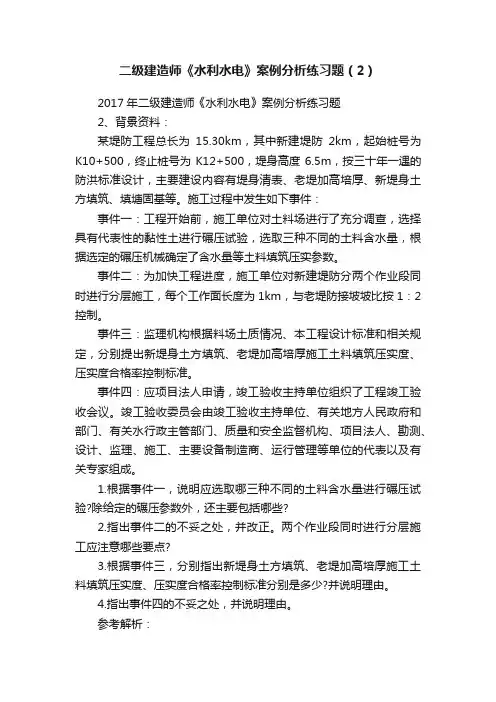

二级建造师《水利水电》案例分析练习题（2）2017年二级建造师《水利水电》案例分析练习题2、背景资料：某堤防工程总长为15.30km，其中新建堤防2km，起始桩号为K10+500，终止桩号为K12+500，堤身高度6.5m，按三十年一遇的防洪标准设计，主要建设内容有堤身清表、老堤加高培厚、新堤身土方填筑、填塘固基等。
施工过程中发生如下事件：事件一：工程开始前，施工单位对土料场进行了充分调查，选择具有代表性的黏性土进行碾压试验，选取三种不同的土料含水量，根据选定的碾压机械确定了含水量等土料填筑压实参数。
事件二：为加快工程进度，施工单位对新建堤防分两个作业段同时进行分层施工，每个工作面长度为1km，与老堤防接坡坡比按1：2控制。
事件三：监理机构根据料场土质情况、本工程设计标准和相关规定，分别提出新堤身土方填筑、老堤加高培厚施工土料填筑压实度、压实度合格率控制标准。
事件四：应项目法人申请，竣工验收主持单位组织了工程竣工验收会议。
竣工验收委员会由竣工验收主持单位、有关地方人民政府和部门、有关水行政主管部门、质量和安全监督机构、项目法人、勘测、设计、监理、施工、主要设备制造商、运行管理等单位的代表以及有关专家组成。
1.根据事件一，说明应选取哪三种不同的土料含水量进行碾压试验?除给定的碾压参数外，还主要包括哪些?2.指出事件二的不妥之处，并改正。
两个作业段同时进行分层施工应注意哪些要点?3.根据事件三，分别指出新堤身土方填筑、老堤加高培厚施工土料填筑压实度、压实度合格率控制标准分别是多少?并说明理由。
4.指出事件四的不妥之处，并说明理由。
参考解析：黏性土料压实含水量可取ω1=ωp+2%、ω2=ωp、ω3=ωp-2%三种进行试验。
ωp为土料塑限。
土料填筑压实参数除含水量外，还主要包括碾压机具的重量、碾压遍数及铺土厚度等。
【考点解析】这是一道施工技术题，主要考核考生在土方填筑前应进行哪些技术工作。
在确定土料压实参数前必须对土料场进行充分调查，全面掌握各料场土料的物理力学指标，在此基础上选择具有代表性的料场进行碾压试验，作为施工过程的控制参数。
2017年一级建造师考试水利水电工程管理与实务真题案例分析题（共5 题,（一）、（二）、（三）题各20 分，（四）、（五）题各30 分）一、某水利工程经监理工程师批准的施工网络进度计划如下图（单位：天）。
合同约定：如工程工期提前，奖励标准为10000 元/天；如工程工规延误，支付违约金标准为10000 元/天。
当工程施工按计划进行到第110 天末时，因承包人的施工设备故障造成E 工作中断施工。
为保证工程顺利完成，有关人员提出以下施工调整方案：方案一：修复设备。
设备修复后E 工作继续进行，修复时间是20 天；方案二：调剂设备。
B 工作所用的设备能满足E 工作的需要，故使用B 工作的设备完成E 工作未完成工作量，其它工作均按计划进行；方案三：租赁设备。
租赁设备的运输安装调试时间为10 天。
设备正式使用期间支付租赁费用，其标准为350 元/天。
问题1.计算施工网络进度计划的工期以及E 工作的总时差，并指出施工网络进度计划的关键线路。
2.若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理。
3.根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划并用双箭线标注关键线路（网络进度计划中应将E 工作分解为E1和E2，其中E1表示已完成工作，E2 表示未完成工作）。
二、根据《水利水电土建工程施工合同条件》（G1-2000-0208），发包人与承包人签订重力坝第Ⅱ标段混凝土浇筑工程施工合同。
合同有如下约定：（1）合同中混凝土工程量为20 万m3，单价为300 元/m3，合同工期10 个月。
（2）工程开工前，按合同价的10％支付工程预付款，自开工后的第1 个月起按当月工程进度款的20％逐月扣回，扣完为止。
（3）保留金从开工后第1 个月起按当月工程进度款的5％逐月扣留；（4）当实际完成工程量超过合同工程量的15％时，对超过部分进行调价，调价系数为0.9。
施工期各月计划工程量和实际完成工程量如下表（单位：万m3）。
2017年注册土木工程师（水利水电工程）（水工结构）专业案例（下午）试题及答案解析1. 某山区水库，总库容6亿m 3，设计洪水位200.0m ，校核洪水位201.0m 。
在距离拦河坝左侧较远处高程190m 山垭设置岸边式溢洪道，控制段布置在山垭口，下接i=0.01、长400m 的陡槽，陡槽末端接挑流消能。
溢洪道控制段为5孔，单孔净宽8m ，为a 型驼峰堰，堰顶高程191.5m ，进口底高程189.5m ，闸墩厚1.5m ，墩头为半圆弧形。
在设计洪水位条件下，以下哪个选项接近其流量系数？（不计行进流速的影响）A 0.43B 0.45C 0.47D 0.49答案：（B ）解：根据《溢洪道设计规范》（SL253-2000）附录第A.2.4条，P1=191.5-189.5=2m ，H=200-189.5=10.5m ，1020.190.2410.5p H ==£,则0.6570.657100.3850.171(/)0.3850.1710.190.443m P H =+=+´=。
故选B 选项。
2. 某溢洪道校核流量2000m 3/s ，设计泄量1200m 3/s ，泄槽坡比0.005，断面为宽度20m 的矩形，受地形条件限制，泄槽需设置弯道，转弯半径为120m ，泄槽转弯前断面水深3.0m 。
宣泄设计洪水时，弯道急流冲击波形成的第一个外侧水位最高点断面位置的转角与下列哪个数值接近（忽略能量损失）A 29°B 31°C 33°D 27°答案：（A ）解：根据《溢洪道设计规范》（SL253-2000）附录第 A.3.4条，111120020/320Q v m s h B ===´´11 5.422sin 0.27120b ===115.7b =°1100120t ()t ()28.7(/2)(12020/2)15.7b g g r b tg tg q b --===°++°。

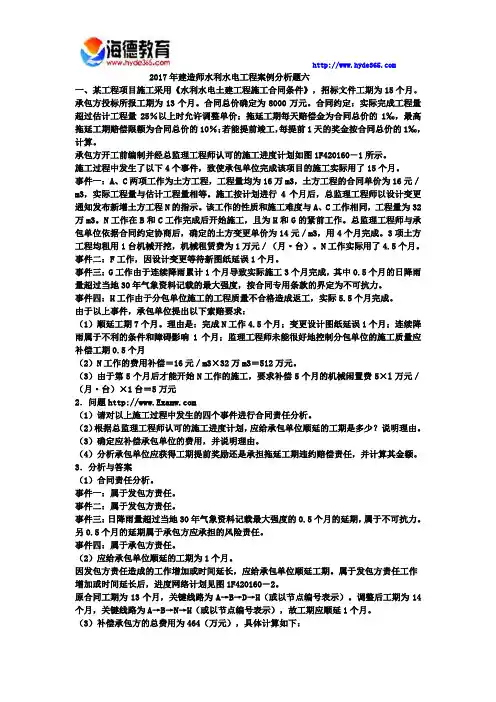

2017年建造师水利水电工程案例分析题六一、某工程项目施工采用《水利水电土建工程施工合同条件》，招标文件工期为15个月。
承包方投标所报工期为13个月。
合同总价确定为8000万元。
合同约定：实际完成工程量超过估计工程量25％以上时允许调整单价；拖延工期每天赔偿金为合同总价的1‰，最高拖延工期赔偿限额为合同总价的10％；若能提前竣工，每提前1天的奖金按合同总价的1‰，计算。
承包方开工前编制并经总监理工程师认可的施工进度计划如图1F420160－1所示。
施工过程中发生了以下4个事件，致使承包单位完成该项目的施工实际用了15个月。
事件一：A、C两项工作为土方工程，工程量均为16万m3，土方工程的合同单价为16元／m3，实际工程量与估计工程量相等。
施工按计划进行4个月后，总监理工程师以设计变更通知发布新增土方工程N的指示。
该工作的性质和施工难度与A、C工作相同，工程量为32万m3。
N工作在B和C工作完成后开始施工，且为H和G的紧前工作。
总监理工程师与承包单位依据合同约定协商后，确定的土方变更单价为14元／m3，用4个月完成。
3项土方工程均租用1台机械开挖，机械租赁费为1万元／（月·台）。
N工作实际用了4.5个月。
事件二：F工作，因设计变更等待新图纸延误1个月。
事件三：G工作由于连续降雨累计1个月导致实际施工3个月完成，其中0.5个月的日降雨量超过当地30年气象资料记载的最大强度，按合同专用条款的界定为不可抗力。
事件四：H工作由于分包单位施工的工程质量不合格造成返工，实际5.5个月完成。
由于以上事件，承包单位提出以下索赔要求：（1）顺延工期7个月。
理由是：完成N工作4.5个月；变更设计图纸延误1个月；连续降雨属于不利的条件和障碍影响1个月；监理工程师未能很好地控制分包单位的施工质量应补偿工期0.5个月（2）N工作的费用补偿＝16元／m3×32万m3＝512万元。
（3）由于第5个月后才能开始N工作的施工，要求补偿5个月的机械闲置费5×l万元／（月·台）×1台＝5万元2．问题（1）请对以上施工过程中发生的四个事件进行合同责任分析。
2017年一级建造师考试水利水电工程案例分析九一、某水闸项目经监理单位批准的施工进度网络图如图lF400000—4所示(单位：天)，合同约定：工期提前奖励标准为10000元／天，逾期违约金标准为l0000元／天。
在施工中发生如下事件：事件l：基坑开挖后，发现地质情况与业主提供的资料不符，需要进行处理，致使“基坑开挖”工作推迟l0天完成。
事件2：对闸墩浇筑质量进行检查时，发现存在质量问题，需进行返工处理，使得“闸墩浇筑”工作经过60天才完成任务。
事件3：在进行闸门安装时，施工设备出现了故障后需修理，导致“闸门安装”工作的实际持续时间为l7天。
事件4：由于变更设计，使得“上下游连接段施工”推迟22天完成。
事件5：为加快进度采取了赶工措施，将“底槛导轨等埋件”工作的时间压缩了8天。
问题：(1)指出施工进度计划的计划工期，确定其关键线路。
(2)分别说明事件l～事件4的责任方以及对计划工期的影响。
(3)综合上述事件，计算该项目的实际工期，应获得多少天的工期补偿，可获得的工期提前的奖励或支付逾期违约金为多少。
二、某项工程业主与承包商签订了工程施工合同，合同中含两个子项工程，估算工程量甲项为2300m3，乙项为3200m3，经协商合同单价甲项为180元／m3，乙项160元／m3。
合同工期为4个月。
合同约定：(1)开工前业主应向承包商支付合同价20％的预付款；(2)业主自第一个月起，从承包商的工程款中，按5％的比例扣留保留金；(3)当子项工程实际工程量超过(或低于)估算工程量10％时，可进行调价，调整系数为0．9(或1．1)；(4)根据市场情况规定价格调整系数平均按1．2计算；(5)每月签发付款最低金额为25万元；(6)工程预付款在最后两个月扣除，每月扣50％。
承包商各月实际完成并经监理工程师签证确认的工程量见表lF400000—3。
确认的工程量表1F400000—3问题：(1)估算合同总价为多少?(2)工程预付款金额为多少?(3)每月工程量价款是多少?应签证的工程款是多少?实际签发的付款凭证金额是多少?三、某省重点水利工程项目计划于2009年12月28日开工，由于工程复杂，技术难度高，一般施工队伍难以胜任，业主自行决定采取邀请招标方式。

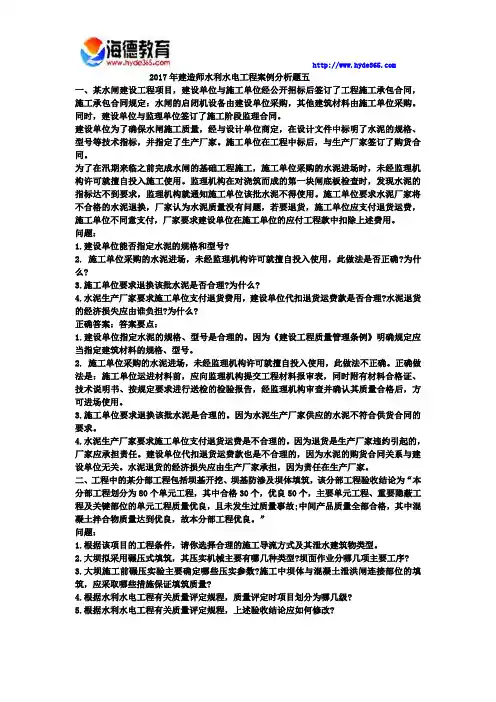

2017年建造师水利水电工程案例分析题五一、某水闸建设工程项目，建设单位与施工单位经公开招标后签订了工程施工承包合同，施工承包合同规定：水闸的启闭机设备由建设单位采购，其他建筑材料由施工单位采购。
同时，建设单位与监理单位签订了施工阶段监理合同。
建设单位为了确保水闸施工质量，经与设计单位商定，在设计文件中标明了水泥的规格、型号等技术指标，并指定了生产厂家。
施工单位在工程中标后，与生产厂家签订了购货合同。
为了在汛期来临之前完成水闸的基础工程施工，施工单位采购的水泥进场时，未经监理机构许可就擅自投入施工使用。
监理机构在对浇筑而成的第一块闸底板检查时，发现水泥的指标达不到要求，监理机构就通知施工单位该批水泥不得使用。
施工单位要求水泥厂家将不合格的水泥退换，厂家认为水泥质量没有问题，若要退货，施工单位应支付退货运费，施工单位不同意支付，厂家要求建设单位在施工单位的应付工程款中扣除上述费用。
问题：1.建设单位能否指定水泥的规格和型号?2. 施工单位采购的水泥进场，未经监理机构许可就擅自投入使用，此做法是否正确?为什么?3.施工单位要求退换该批水泥是否合理?为什么?4.水泥生产厂家要求施工单位支付退货费用，建设单位代扣退货运费款是否合理?水泥退货的经济损失应由谁负担?为什么?正确答案：答案要点：1.建设单位指定水泥的规格、型号是合理的。
因为《建设工程质量管理条例》明确规定应当指定建筑材料的规格、型号。
2. 施工单位采购的水泥进场，未经监理机构许可就擅自投入使用，此做法不正确。
正确做法是：施工单位运进材料前，应向监理机构提交工程材料报审表，同时附有材料合格证、技术说明书、按规定要求进行送检的检验报告，经监理机构审查并确认其质量合格后，方可进场使用。
3.施工单位要求退换该批水泥是合理的。
因为水泥生产厂家供应的水泥不符合供货合同的要求。
4.水泥生产厂家要求施工单位支付退货运费是不合理的。
因为退货是生产厂家违约引起的，厂家应承担责任。
