电子厂房排风风管介绍一、不同的排气类型需使用不同材质的排风管1、一般干排气（PGEX-DRY）与热回收排气（PHEX）：一般排气与热回收排气的输送介质均为一般性气体，不具有腐蚀性，故一般使用镀锌螺旋风管就可以满足要求。
镀锌螺旋风管的厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件（如弯头、变径）。
一般情况下，两端没有凹槽并带密封圈。
镀锌螺旋风管的质量要求：（1）螺旋管不得存在边部破损、卷取缺陷、凸棱或者白锈现象。
（2）螺旋管不得有明显的氧化层、针孔、麻点、起皮和镀锌脱落等缺陷。
(3）螺旋管应外观光滑，锌花均匀无锌瘤毛刺，且表面不得有明显的划痕、斑痕和凹穴。
镀锌管边缘镀锌管表面镀锌螺旋风管的安装要求：(1)镀锌螺旋风管如是水平安装，如果直径或长边尺寸不大于400毫米，那么其间距不能大于4米；如果直径或长边尺寸大于400毫米，那么其间距不能大于3米。
(2)其支、吊架间距，最长为5米和3.75米，最大不能超过这个范围。
(3)镀锌螺旋风管如是垂直安装，那么其间距不能大于4米。
(4)风管的支、吊架，最好不要设在风口、阀门、检查门等这些位置上。
(5)如果风管长度超过20米，应设置防止风管摆动的固定点，且数量不能少于规定要求。
(6)吊架的螺孔，应采用机械加工。
且在安装好以后，不会有变形。
镀锌螺旋风管主要特点有：(1)螺旋风管外形美观、强度高、密封性能好。
(2)螺旋风管安装简单，使用寿命长。
(3)内外壁都非常光滑，因此风道阻力小，使用时不会产生噪音。
(4)基本上不需要进行维护，还能降低能耗，节约费用。
2、酸性排气（SCX）、碱性排气（AEX）与毒性排气（TEX）：酸、碱、毒排气因其输送介质具有腐蚀性，需使用特氟龙风管（聚四氟乙烯涂层管）。
聚四氟乙烯（Teflon或PTFE）,中文商品名“铁氟龙”、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物。
特氟龙风管的质量要求：（1）特氟龙风管应外表面光滑，不得有氧化、凹陷等缺陷。
电子厂房排风风管介绍一、不同的排气类型需使用不同材质的排风管1、一般干排气（PGEX-DRY）与热回收排气（PHEX）：一般排气与热回收排气的输送介质均为一般性气体，不具有腐蚀性，故一般使用镀锌螺旋风管就可以满足要求。
镀锌螺旋风管的厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件（如弯头、变径）。
一般情况下，两端没有凹槽并带密封圈。
镀锌螺旋风管的质量要求：（1）螺旋管不得存在边部破损、卷取缺陷、凸棱或者白锈现象。
（2）螺旋管不得有明显的氧化层、针孔、麻点、起皮和镀锌脱落等缺陷。
(3）螺旋管应外观光滑，锌花均匀无锌瘤毛刺，且表面不得有明显的划痕、斑痕和凹穴。
镀锌管边缘镀锌管表面镀锌螺旋风管的安装要求：(1)镀锌螺旋风管如是水平安装，如果直径或长边尺寸不大于400毫米，那么其间距不能大于4米；如果直径或长边尺寸大于400毫米，那么其间距不能大于3米。
(2)其支、吊架间距，最长为5米和3.75米，最大不能超过这个范围。
(3)镀锌螺旋风管如是垂直安装，那么其间距不能大于4米。
(4)风管的支、吊架，最好不要设在风口、阀门、检查门等这些位置上。
(5)如果风管长度超过20米，应设置防止风管摆动的固定点，且数量不能少于规定要求。
(6)吊架的螺孔，应采用机械加工。
且在安装好以后，不会有变形。
镀锌螺旋风管主要特点有：(1)螺旋风管外形美观、强度高、密封性能好。
(2)螺旋风管安装简单，使用寿命长。
(3)内外壁都非常光滑，因此风道阻力小，使用时不会产生噪音。
(4)基本上不需要进行维护，还能降低能耗，节约费用。
2、酸性排气（SCX）、碱性排气（AEX）与毒性排气（TEX）：酸、碱、毒排气因其输送介质具有腐蚀性，需使用特氟龙风管（聚四氟乙烯涂层管）。
聚四氟乙烯（Teflon或PTFE）,中文商品名“铁氟龙”、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物。
特氟龙风管的质量要求：（1）特氟龙风管应外表面光滑，不得有氧化、凹陷等缺陷。
北京纤维布风管用途北京纤维布风管是一种广泛应用于建筑、工业、环保等领域的新型管道材料。
它以高强度的纤维布为基材，经过特殊处理后，具有耐高温、耐腐蚀、耐磨损等优异的性能，可以替代传统的金属风管和玻璃钢风管，在工程中起到了重要的作用。
一、建筑领域1.1 空调系统在建筑领域中，北京纤维布风管主要应用于空调系统中。
其优异的隔音性能可以有效降低空调系统噪音，提升室内舒适度。
此外，纤维布风管还具有良好的防霉、防水性能，可以有效避免空调系统产生霉菌和水滴污染。
1.2 排烟系统在火灾发生时，排烟系统是保护人员生命安全的重要设备。
北京纤维布风管具有优异的阻燃性能，在火灾发生时不会产生有毒气体，保障了人员安全。
同时，纤维布风管还具有轻质、柔软等特点，在排烟系统中使用更加方便。
1.3 新风系统在现代建筑中，新风系统被越来越广泛地应用。
北京纤维布风管具有优异的通风性能，可以有效地将新鲜空气输送到室内，提高室内空气质量。
同时，纤维布风管还具有良好的耐腐蚀性能，在长期使用过程中不易老化、变形。
二、工业领域2.1 烟气排放在工业生产过程中，会产生大量的烟气。
北京纤维布风管具有耐高温、耐腐蚀等特点，在烟气排放系统中使用更加稳定可靠。
同时，纤维布风管还具有良好的防静电性能，在一些易爆场所使用更加安全。
2.2 风力发电随着清洁能源的发展，风力发电已经成为了一种重要的能源来源。
北京纤维布风管可以作为风力发电机组中输送空气和热量的重要设备之一。
其轻质、柔软等特点使得安装更加方便快捷。
三、环保领域3.1 废气处理在工业生产过程中，会产生大量的废气。
北京纤维布风管具有优异的耐腐蚀性能，在废气处理系统中使用更加稳定可靠。
同时，纤维布风管还具有良好的防静电性能，在一些易爆场所使用更加安全。
3.2 空气净化随着环境污染日益严重，空气净化已经成为了一个重要的问题。
北京纤维布风管可以作为空气净化设备中输送空气和热量的重要设备之一。
其优异的通风性能可以有效地提高空气质量。
暖通空调节能设计在电子厂房中的应用王磊发布时间：2023-05-28T06:28:16.824Z 来源：《建筑实践》2023年6期作者：王磊[导读] 电子厂房作为高科技制造业的核心生产基地之一，其生产过程需要大量能源和技术支持。
然而，传统的暖通空调设计可能无法满足电子厂房严格的环境控制要求，需要引入现代的暖通空调技术，如智能控制、高效制冷、高效热回收等技术，才能实现对电子厂房环境的高效控制和节能。
鉴于此，本文通过对电子厂房工艺流程、能耗特点、环境状况的分析，来合理布局能源的暖通空调设备，以此解决电子厂房的能耗问题。
崇达技术股份有限公司广东深圳 518000摘要：电子厂房作为高科技制造业的核心生产基地之一，其生产过程需要大量能源和技术支持。
然而，传统的暖通空调设计可能无法满足电子厂房严格的环境控制要求，需要引入现代的暖通空调技术，如智能控制、高效制冷、高效热回收等技术，才能实现对电子厂房环境的高效控制和节能。
鉴于此，本文通过对电子厂房工艺流程、能耗特点、环境状况的分析，来合理布局能源的暖通空调设备，以此解决电子厂房的能耗问题。
关键词：暖通空调；节能设计；电子厂房1、电子厂房暖通空调节能设计的特殊性1.1环境要求严格电子厂房对空气的洁净度、温度、湿度等参数有着较高的要求，需要根据生产工艺和产品确定各个区域的洁净等级和温湿度范围，以保证产品的质量和成品率。
因此，电子厂房的暖通空调系统需要根据不同的功能区域采用不同的设计方案，如混风机组和高效过滤器组合、热管换热器和压缩式制冷机组组合、空气幕装置等，以适应不同的环境条件和节能目标。
1.2能源消耗较高在暖通空调通风运行时能耗问题较为严峻，这主要是由于在实际运行的过程中系统包含了不同的设备，虽然在运行时只是进行开关机和冬夏转换操作，但是很容易由于各种因素不符合实际需求而导致能源的浪费。
与此同时，设计暖通空调通风系统时，需要结合建筑物本身的特征、气氛需求、生产要求等多方面因素来进行综合考虑，否则将导致不完善的设计方案，从而增加系统能源的消耗。
纤维织物风管是一种由特殊阻燃纤维织成的融合了传统送风管、静压箱、风阀、散流器、保温材料等各种功能为一体的送出风末端系统。
主要用于人群密集空间较大的地方，比如超市，体育馆，展馆，工矿企业，蔬菜大棚，车站码头等地方。
这些场所空间复杂，人员密集，所以需要很好的通风效果，所以就借助纤维织物风管来送风，以达到空气流通正常的效果。
纤维织物风管系统通过流体计算管径的大小，根据领域设计出风方式，依靠纤维渗透和喷孔射流独特的出风模式，合理布局风管系统，能够均匀立体式送风。
由于射流存在衍射所以不能将射流方向直接指向边界线，而是要留出1.5~3米的衍射距离即可。
根据喷射方向线在已经画好的钟点刻度上的位置即可得出喷口朝向。
且其射程甚至比采用球形喷口的传统送风系统还要远。
相比传统风管具有不可替代的绝对优势，以达到空气流通正常的效果。
纤维织物风管具有很多的优点，它是面式出风，因此风量较大，送风无死角，而且没有被风吹不舒服的感觉，就好像是自然风一样。
开孔大小是通过孔口压力差和出口风速来确定的，而出口风速又是由射程、角度、末端风速和阻力来确定。
阻力取决于流速、截面积和温度差。
它送风均匀，不会有很大的风速，所以舒适感极佳。
这种纤维织物风管送风设备可以防凝，因为它通过纤维织物风管管道壁纤维渗透冷气，自然降温导致纤维织物风管管道壁外形成冷气层，这样管道内外几乎是一样的温度，从而做到放凝。
安装简单重量轻，重量尽是传统风管的十分之一。
纤维织物风管系统利用纤维本身的特性，使系统能过滤空气，提高空调区空气的洁净度，同时系统拆装、清洗非常方便，只要象我们日常清洗衣服一样就可将风管清洗干净如新，很快恢复工作区的正常使用。
对于颜色款式都可以按照客户要求来设计。
艾唯斯公司是中国布袋风管系统市场强有力地推动者，负责中国区域市场的推广、产品服务和经销商管理，能提供全面、周到、便捷的技术与销售服务。
最近几年机械电子行业发展速度速度惊人，智能云电视，智能手机等电子产品给人类带来完美的体验，随着人们的生活水平的提高，对于这些产品的需求也越多，在这种大的背影下三星、苹果等电子巨头纷纷在中国建设厂房，对于这些车间都是无尘洁净空间。
由于静电的力学效应，空气中的浮游的尘粒会吸附到硅片等电子元器件上，严重影响产品的质量，因此对电子净化空间必须采取防静电措施，而现在随着产品工艺的升级，大部分电子车间都采用了中央空调系统，而中央空调系统的风系统是电子车间内空气流动的根本原因，也促成了空气静电的流动，所以对风系统的静电处理成了头等大事。
艾唯斯纤维织物风管系统很好的解决了这个问题，原材料采用的是防静电材质，能程度的消除电子车间空气中的静电。
艾唯斯纤维织物风管系统有一些特点：
经济性
总投资低：不用保温、不用散流器、不用消声器，集成多个单元，安装成本低，至少可节省10%的投资
运行成本低：节能运行，比传统风管节能30%以上
清洁费用低：清洁费用几乎可以忽略不计
舒适性
送风效果：由织物的缝隙和开孔送风构成立体式送风效果，风量大、无风感。
美观性：可以订制多种颜色，不再是单一的颜色。
还可以定制你喜欢的图案和标语。
洁净性：风管可以方便的拆卸安装，清洗非常方便，提升系统内的洁净等级。
功能性
环保性：材料采用环保性可重复利用性材料，制造、安装都符合环保要求，整个系统运行非常节能。
防凝露：通过整体管道纤维缝隙渗透冷气，在管道壁外形成冷气层，管道内外无温差彻底解决风管凝露问题。
降低噪音：风管系统材质比较柔软，运行风速低不产生和传递噪声，非常宁静。
彩钢夹心保温板通风管、双面铝箔保温通风管、单面彩钢保温风管、胶布通风管（如矿用风筒）、矿用塑料通风管等；用途分类一般有：净化系统送回风管、中央空调通风管、工业送排风通风管、环保系统吸排风管、矿用抽放瓦斯管、矿用涂胶布风筒等；形状分类一般有：圆形、矩形、螺旋形等；加工工艺可分为角铁法兰风管，共板法兰风管。
应用风管主要应用在工业及建筑工程中，应用领域主要涉及：电子工业无尘厂房净化系统，医药食品无菌车间净化系统，酒店宾馆、商场医院、工厂及写字楼的中央空调系统，工业污染控制用除尘、排烟、吸油等排风管、工业环境或岗位舒适用送风管、煤矿抽放瓦斯用抽放瓦斯系统、煤矿矿井环境控制用送回风系统...等等；PS：常被影视、动漫中开发成逃生及潜入专用路线。
材质等级按用途区分1、净化空调系统用风管：镀锌板、不锈钢；（使用中可能出现尘源污染的玻璃钢、复合材料禁用）2、中央空调系统用风管：镀锌板、彩钢保温板；（通风管道可使用玻璃钢、复合材料）3、环境控制系统用风管：镀锌板、不锈钢；（可使用塑料、玻璃钢、复合材料）4、工业通风系统用风管：钢板、镀锌板；（丽博通风管.可使用塑料、玻璃钢、复合材料）注：玻璃钢风管可分有机、无机二种，根据设计规范有消防要求的禁用有机材质；5、特殊使用场合用风管：矿用涂胶布风筒、矿用塑料通风管；（要求阻燃抗静电矿用安全特性）风管施工1）对于比较复杂的民用建筑，在设计阶段，各工种（暖通、给水排水，供电照明与建筑专业）首先应协商好空间分隔，定出每种管道的标高范围。
一般情况下不得越出给自己规定的界限。
遇有个别管段要越界时应与通风管道其他工程协商。
2）解决各种通风管道相碰及协调的原则，一般为：“小管让大管，有压让无压”。
例如，自来水管与风管相撞，则应当自来水管拐弯。
冷、热水管与下水管相碰，则应改变冷、热水管道。
3）施工前应设备总管的工程师，将各工种的管线，单线画在一张平面图上。
每种管道用一种彩色笔。
在各交点处综合其标高，看是否有矛盾之处，及时发现，将问题解决在安装之前。
干盘管加新风机组空调系统在电子厂房生产中应用，回复“礼包”，有惊喜哦~简述|本篇文章利用风机盘管+新风机组来解决电子装配厂房温湿度独立控制模式，提出了北方地区夏季工况、春秋季工况、冬季工况，三天不同环境工况下，如何运行来保证，电子装配厂房中舒适性工艺空调管理。
最后，从冬季工况使用中存在的问题，对设计在北方地区加湿过程选用提出改进建议。
近年来，电子厂房生产环境对温度湿度要求愈来愈高。
特别是冬夏两个季节时期，冬季电子厂房生产线生产要求具有防静电措施，需要通过不断加湿来保证。
夏季，由于室外空气本身含湿量比较大，为防止湿度大造成电路板锈蚀氧化，又需要除湿。
因此全年湿度要求较高为40%~70%。
这两种截然不同的工况要求，也即是冬季升温加湿，夏季降温除湿，春秋过渡季节，满足温度和湿度人体感觉到舒适性工艺要求生产环境即可。
温度控制：为保证湿度40%~70%和温度18℃~22℃指标，设计单位推出新风温湿度独立控制模式。
即温度控制主要依靠房间里面的干盘管，也就是风机盘管机组（FCU），湿度控制依靠对室外新风机组（AHU）具有独立加湿功能，这样设计的好处是厂房室内温度控制可以通过设定进入风机盘管内冷热水温度和风机风速的档位来达到工艺要求的温度指数，相对湿度来说比较简单，一般舒适性环境温度控制原理是一致的。
湿度控制：电子厂房湿度控制采用新风处理原理来控制由于夏季室外本身湿度值高，含湿量大，所以新风机组必须具有除湿功能，那么如何除湿呢？这也是电子装配厂房对湿度严格要求特性。
夏季除湿原理即是采用降温除湿，新风机组具有一组表冷器，看原理图是将冷冻水引入到新风机组，让室外新风通过表冷器表面时，降温除湿，这样夏季不但实现了对室外新风的温度处理，也对室外新风湿度进行处理，从而将相对凉爽、干燥的新鲜空气引入电子装配厂房，达到了对电子装配因焊接产生的有害气体的稀释，同时补充了电子装配送风量，满足室内正压的环境要求，这是夏季工况。
（原理图如下）冬季工况，湿度如何控制，其原理如下：北方地区冬季天气比较寒冷干燥，以我所在的宝鸡地区为例，冬季一般计算通风温度在0.1℃，相对湿度在34%左右。

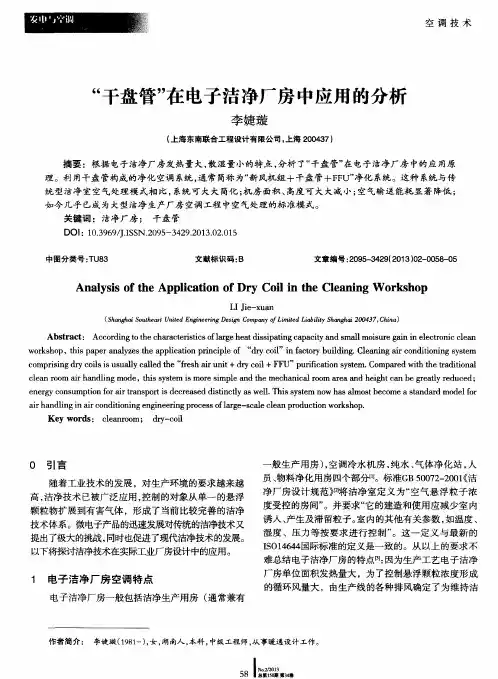

“干盘管”在电子洁净厂房中的应用引言空气洁净技术（又称洁净技术或洁净室技术）最初是指以控制室内空气中悬浮颗粒物浓度为目标的相关技术，并以此来划分洁净度等级或级别。
随着现代技术（航天技术、原子能技术、医疗、制药、生物，实验室，电子技术等）的迅速发展，特别是微电子工业的发展，对生产环境的洁净技术已被广泛应用，控制的对象也从单一的悬浮颗粒物扩展到有害气体，形成了当前比较完善的洁净技术体系。
现代工业洁净室应用的代表是微电子行业，主要产品为大规模集成电路和平板显示器。
半个多世纪以来，集成电路得到迅猛发展。
微电子产品的迅速发展对传统的洁净技术提出了极大的挑战，同时也促进了现代洁净技术的发展。
1 电子洁净厂房的概念综述电子洁净厂房的组成、定义及分类电子洁净厂房一般包括四个部分：洁净生产用房（通常兼有一般生产用房），空调冷冻机房，纯水和气体净化站，人员、物料净化用房。
我国国家标准GB50072‐2001《洁净厂房设计规范》将洁净室定义为“空气悬浮粒子浓度受控的房间”。
并要求“它的建造和使用应减少室内诱入、产生及滞留粒子。
室内的其他有关参数如温度、湿度、压力等按要求进行控制”。
这一定义与最新的ISO14644国际标准的定义是一致的。
包括了洁净室以空气中悬浮粒子浓度为主要控制对象，空气洁净技术所依据的基本原理，不同的应用要求及控制级别对其它有关参数的控制要求。
洁净室按不同分类方式有很多种。
按洁净室用途分，可分为工业洁净室和生物洁净室；按气流组织形式分，可分为单向流洁净室、非单向流洁净室（又称乱流洁净室）、混合流洁净室、矢流（对角流）洁净室；按洁净室建造方式分，可分为土建式洁净室和装配式洁净室；按空气洁净设备的布置方式分，可分为全室型洁净室、局部型洁净室和结合型洁净室。
1.2电子洁净厂房的特点电子洁净厂房在工艺、维护结构和空调系统气流组织上都有其独有的特点： 1.电子洁净厂房有其特定的工艺生产特点：分类众多，有集成电路生产，平面显示器生产，硅材料生产，光纤生产，制卡业，表面贴装，分离器件生产，整机组装生产，自控元器件生产等等。
混流式通风机在电子厂车间通风系统中的应用效果评估近年来，电子行业迅猛发展，电子产品在人们的生活中起着越来越重要的作用。
然而，电子产品生产过程中产生的废气和热量问题也日益凸显。
为了解决这一问题，电子厂普遍采用通风系统来实现车间的通风和排风。
在通风系统中，混流式通风机作为一种新型的通风设备，已经得到广泛的应用。
本文将对混流式通风机在电子厂车间通风系统中的应用效果进行评估。
首先，我们需要了解混流式通风机的工作原理。
混流式通风机是将轴流和离心风机的特点完美结合的一种通风设备。
通过内部的特殊设计，使得混流式通风机在风量和风压方面具有更高的效率。
在电子厂车间通风系统中，混流式通风机能够有效地提供充足的新鲜空气，同时将污浊空气排除，保持车间空气的质量。
其次，混流式通风机在电子厂车间通风系统中的应用效果十分显著。
首先，它具有较高的通风效率。
混流式通风机通过特殊的叶片设计和风道形状，使得空气能够更加流畅地在车间内循环。
其次，它能够有效降低车间的温度。
电子产品的生产过程中通常会产生大量的热量，而混流式通风机能够将热空气迅速排出车间，保持车间内的温度在合适的范围内。
此外，混流式通风机还能够有效去除有害气体和异味，提供一个良好的办公环境。
最后，混流式通风机具有运行稳定、噪音低、能耗低等优点，为电子厂提供了可靠的通风解决方案。
然而，混流式通风机在电子厂车间通风系统中也存在一些问题需要注意。
首先，混流式通风机一般适用于中小型车间，对于大型车间来说可能需要增加多台通风设备以满足通风需求。
其次，安装和维护混流式通风机需要一定的专业知识和技能，需要有专业的工程师进行操作。
另外，混流式通风机的运行需要消耗一定的能源，因此在使用过程中需要注意节能与环保。
为了准确评估混流式通风机在电子厂车间通风系统中的应用效果，我们可以通过以下几个方面来进行评估。
首先，我们可以考察车间内的新鲜空气供应情况。
通过检测室内氧气含量和空气质量指标，评估混流式通风机是否能够提供充足的新鲜空气。
浅谈电子厂房管道洁净技术应用【摘要】随着现代信息社会科技的迅猛发展，尤其是多功能、高精度以及智能化产品的出现，对于该类产品的生产环境的要求也愈来愈高，为此洁净生产车间成为了电子行业中的重要环节。
文章从输配管道洁净技术的概念入手，重点的论述了气体输配管道的选材原则、安装施工、管路系统的压力、纯度、干燥度及洁净度的检测【关键词】电子；厂房；管道；洁净技术；气体洁净厂房内的气体管道施工、设计与管理和一般意义上的工业气体管道存在较大差异，尤其是对于空气洁净度要求极高的电子厂房管道洁净技术更是要引起足够的重视。
如果设计、施工中的任何一个环节出现问题都可能影响输送气体的质量，从而损失昂贵的电子产品甚至不可估量的灾难。
为此探讨电子厂房管道洁净技术对于发现问题、总结经验、引起相关人员重视以及提升洁净厂房管道洁净技术水平具有极强的现实意义。
1输配管道洁净技术的概念电子厂房中气体管道输送的高纯、洁净气体是指满足气体的“三度”要求的气体。
首先要求气体纯度达到一定的标准，例如99.999%；其次是干燥度，这是指气体中微量水分的含量，一般以露点表示，例如常压露点—70℃；最后是洁净度，这是指气体中含有的污染物质的数量。
对于粒径为μm的离子单位为多少粒/m3，而对于压缩空气使用mg/m3表示。
此外还有对于空气中污染物的粒径大小的分类，这里所指的污染物粒子主要包括腐蚀、磨损、冲刷产生的金属粒子，噬菌体、微生物以及含湿气体凝结的液滴，大气尘埃粒子等。
按照粒子粒径的不同可大致的分为三类：超微粒子，粒径一般小于0.1μm；粒子，粒径在0.1μm—5μm；大粒子，粒径大于5μm。
由于在大气中不可避免的存在大量的粒径处于1—0.01μm的污染物粒子，而这些粒子在进入“空分制气”、“中空纤维膜制气”、或者是“碳分子筛制气”等系统的空气压缩机后，由于往复式活塞在运动的过程中会产生大量的粉尘，从而对以上空气进行了二次污染，为此经过往复式活塞空气压缩机后的压缩气体含有大量的污染物质。
