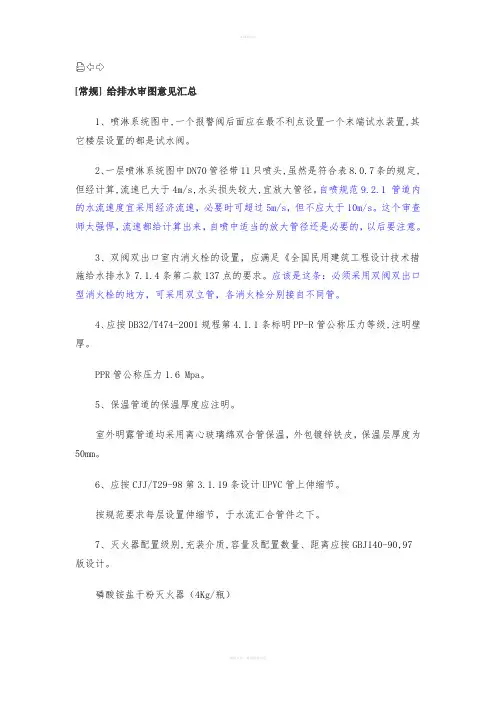

[常规]给排水审图意见汇总1、喷淋系统图中,一个报警阀后面应在最不利点设置一个末端试水装置,其它楼层设置的都是试水阀。
2、一层喷淋系统图中DN70管径带11只喷头,虽然是符合表8.0.7条的规定,但经计算,流速已大于4m/s,水头损失较大,宜放大管径。
自喷规范9.2.1 管道内的水流速度宜采用经济流速，必要时可超过5m/s，但不应大于10m/s。
这个审查师太强悍，流速都给计算出来，自喷中适当的放大管径还是必要的，以后要注意。
3、双阀双出口室内消火栓的设置，应满足《全国民用建筑工程设计技术措施给水排水》7.1.4条第二款137点的要求。
应该是这条：必须采用双阀双出口型消火栓的地方，可采用双立管，各消火栓分别接自不同管。
4、应按DB32/T474-2001规程第4.1.1条标明PP-R管公称压力等级,注明壁厚。
PPR管公称压力1.6 Mpa。
5、保温管道的保温厚度应注明。
室外明露管道均采用离心玻璃绵双合管保温，外包镀锌铁皮，保温层厚度为50mm。
6、应按CJJ/T29-98第3.1.19条设计UPVC管上伸缩节。
按规范要求每层设置伸缩节，于水流汇合管件之下。
7、灭火器配置级别,充装介质,容量及配置数量、距离应按GBJ140-90,97版设计。
磷酸铵盐干粉灭火器（4Kg/瓶）8、消防管路上阀门型号应按“建规GBJ-87第8.6.1条第五款的要求标明。
按规范标明阀门型号。
这本规范已过时了，阀门应保持常开，并应有明显的启闭标志或信号；这个要写，但阀门型号好像没有要求一一标明。
9、消防箱不应设在封闭楼梯间内。
10、排水管件应选定,见GB50015-2003第4.3.9条。
采用相应的硬聚氯乙烯顺水三通。
11、屋顶水箱与五层卫生间自闭冲洗阀约距6.9米，不满足0.1～0.15Mpa 水压要求，水压不足很难冲净五层自闭式冲洗阀大便器改为高水箱蹲式大便器。
大便器，冲洗水箱浮球阀最低工作压力0.020(MPa), 延时自闭式冲洗阀最低工作压力0.1～0.15(MPa)12、根据规范GB50015-2003第5.6.3条规定，热水管道系统，应有补偿管道热胀冷缩的措施。
1.应增加绿色建筑设计的相关标准及《城镇给水排水技术规范》GB50788-2012（全文强条）2.地下车库应属于中危险Ⅱ级，喷淋设计采用中危险Ⅰ级不符合规范规定，必须修改设计。
3.七氟丙烷灭火系统，必须响应《气体灭火系统设计规范》GB50370-2005的相关强制性条文要求，应加以说明。
4.《室外排水设计规范》GB50014-2006（2011年版）第4.13.2条规定，明确污水管道与生活给水管道相交时，应敷设在生活给水管道的下面。
5.《建筑给水排水设计规范》GB50015-2003（2009年版）第4.9.5条规定的设计重现期（5～50a）复核排水管径和雨水集水池及排水泵，雨水集水池和排水泵设计还应符合第4.9.36B条各款要求。
6.《建筑给水排水设计规范》GB50015-2003（2009年版）第3.2.5C条第4款及《真空破坏器应用技术规程》CECS 274：2010第4.0.1条第2款规定，在立管顶部设置管顶形真空破坏器。
7.《高层民用建筑设计防火规范》GB50045-95（2005年版）第7.6.2条规定，住宅的户内用房允许不设喷淋系统。
8.地下室生活水箱缺设消毒装置，不符合GB 50788-2012第3.6.7条。
9.排水用UPVC管采用粘接时，排水横管的坡度应按《建筑给水排水设计规范》GB50013-2003(2009年版)第 4.4.10条的规定，采用标准坡度I=0.026。
10.接排水横干管长度超过《建筑给水排水设计规范》第 4.5.12条第5款的规定，应增设清扫口；WL-06所接排水横干管起端增设清扫口。
11.《建筑设计防火规范》GB50016-2006第 8.5.8条的规定，增设自动灭火系统，且应在燃气或燃油管道上设置紧急事故自动切断装置。
12.综合用房内设置的喷头应采用边墙型扩展覆盖喷头，在图中应标注说明，并应符合《自动喷水灭火系统工程施工及验收规范》第 7.1.3条的规定。

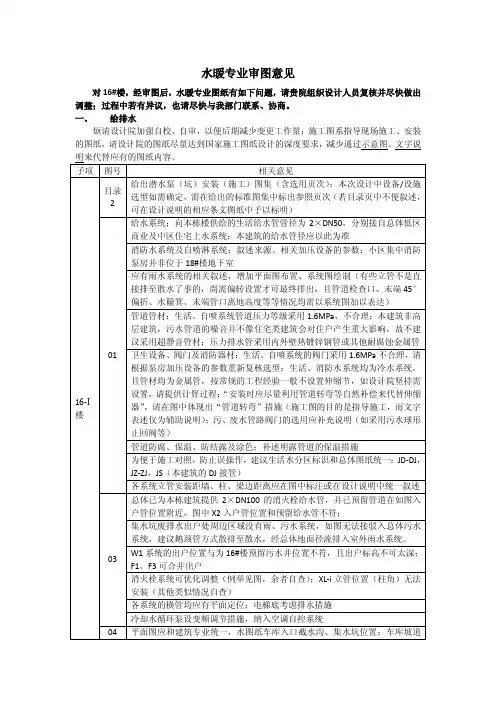

水暖专业审图意见对16#楼，经审图后，水暖专业图纸有如下问题，请贵院组织设计人员复核并尽快做出调整；过程中若有异议，也请尽快与我部门联系、协商。
一、给排水烦请设计院加强自校、自审，以便后期减少变更工作量；施工图系指导现场施工、安装的图纸，请设计院的图纸尽量达到国家施工图纸设计的深度要求，减少通过示意图、文字说二、暖通16-I楼1.地下室换热站及制冷机房尚有压缩（左右侧尺寸缩减）空间，以返还给商场更大的实用空间；建议优化、调整设备布置，减少设备房面积。
优化措施例举：如卧式泵组改为立式泵组，膨胀水箱移至屋顶冷却塔旁，调整相关设备方向、位置（冷机转90°，冷却水泵立管靠墙设置、泵组上移），压缩设备检修、通行空间，○3轴线左移；换热站内的板换和左上角热计量间（可适当调大面积）合并等。
2.水、暖、电的管线、桥架应结合建筑、结构图纸进行管线综合，以指导施工、优化建筑净高。
3.屋顶正压风机可否移至楼梯间屋顶或竖向安装，以留出整幅大屋面。
4.空调水系统压力不高，但阀门压力等级均选用1.6MPa，是否标准过高。
5.地下室螺杆机组等大尺寸设备有否进入设备房的通道。
6.市政热力管入户处的不通行地沟给出参照图集及页次，并在图中有所表示；室内热力管道应绘制系统图。
7.○D轴线两侧的新风口间距是否过小。
8.设计说明（1）第四.2条，表格项中室内计算温度夏季按26℃，冬季按18℃计算；新风换气量按19m3/h.人计，并重新复核设备选型。
（2）第七.1条，螺杆机组的供冷范围为-1F~1F商业，其总冷负荷为612kW；而“设施-7”中，螺杆冷水机组的制冷量为1060kW，是否有误？16-II楼1.○XT轴线处的排风管道走向不利（180°回转），可否将该机房及楼梯间以○XT为轴和北侧停车位镜像？2.平面图中应有防火分区小图，补充机房安装详图。
统一问题：1.水、暖、电三专业应结合结构梁图进行管线综合，按各自图纸汇总到一张图后无法安装，应在图纸阶段进行管线综合。
