给排水外网及生活水泵房施工工序

一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《给排水及采暖工程施工质量验收规范》（GB 50242-2002）3. 《建筑给水排水及采暖工程施工质量查收规范》（GB 50242-2002）4. 相关设备供应商提供的技术文件和施工图纸二、工程概况1. 工程名称：水泵房给排水安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：新建水泵房一座，安装各类水泵及给排水管道三、施工准备1. 技术准备：组织施工人员学习施工图纸和规范，了解工程特点，掌握施工工艺。

2. 材料准备：按照施工图纸和规范要求，准备各类给排水管道、阀门、水泵、配件等材料。

3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。

四、施工工艺及流程1. 施工测量：根据施工图纸，进行现场测量，确定给排水管道、阀门、水泵等设备的位置。

2. 管道安装：按照设计要求，安装给排水管道，确保管道连接牢固、无泄漏。

a. 管道切割：使用管道切割机进行管道切割，确保切割面平整。

b. 管道连接：采用焊接、螺纹连接等方式，将管道连接在一起，确保连接牢固、无泄漏。

c. 管道试压：对管道进行试压，确保管道无泄漏。

3. 水泵安装：按照施工图纸和规范要求，安装各类水泵，确保水泵运行平稳、无异常。

a. 水泵基础检查：检查水泵基础是否符合要求，确保水泵安装牢固。

b. 水泵安装：将水泵安装到基础上，调整水泵位置，确保水泵运行平稳。

c. 水泵试运行：对水泵进行试运行，检查水泵运行是否正常。

4. 阀门安装：按照设计要求，安装各类阀门，确保阀门启闭灵活、无泄漏。

a. 阀门检查：检查阀门质量，确保阀门符合要求。

b. 阀门安装：将阀门安装到管道上，调整阀门位置，确保阀门启闭灵活。

c. 阀门试压：对阀门进行试压，确保阀门无泄漏。

5. 系统试压：对整个给排水系统进行试压，确保系统无泄漏。

五、安全技术措施1. 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。

给排水外网施工方案1. 引言给排水工程是建筑工程中至关重要的一部分，它涉及到建筑物内外的供水、排水系统，保障了建筑物内部的正常使用和生活环境的卫生。

本文档将详细介绍给排水外网的施工方案，包括施工步骤、材料选用和质量控制等内容。

2. 施工步骤在进行给排水外网施工时，需要按照以下步骤进行：2.1 原材料准备在施工前，需要根据设计图纸确定所需的原材料，并进行购买和准备，包括管道、管件、阀门等。

2.2 布置施工场地施工场地需要清理和平整，保证施工的顺利进行。

同时需要确定施工的进出口通道，方便材料的运输和施工人员的进出。

2.3 安装主干管道根据设计图纸，先安装主干管道，包括给水管道和排水管道。

这些管道将连接建筑物内部的供水和排水系统与外部的供水和排水系统。

2.4 安装支管管道在安装了主干管道后，需要根据设计要求安装支管管道，将主干管道与建筑物内部的供水和排水系统连接起来。

2.5 安装管件和阀门在安装管道过程中，需要适时安装管件和阀门，用于连接管道和控制流量。

需要确保管件和阀门的质量和密封性能，避免漏水或渗漏现象的发生。

2.6 测试和调试在施工完成后，需要进行管道系统的测试和调试，确保给排水系统的正常运行和不漏水。

测试可以使用水压测试方法或其他相关方法进行。

3. 材料选用在给排水外网施工中，需要选用符合国家标准和规范的材料，确保施工质量和系统的可靠性。

主要材料包括：•PVC管道：广泛应用于排水系统中，具有耐腐蚀、耐压、密封性好等优点。

•PE管道：主要用于给水系统中，具有耐腐蚀、耐压、弯曲性能好等特点。

•管道连接件：包括弯头、三通、法兰等，用于连接管道和导向管道流向。

•阀门：用于控制流量和流向，包括截止阀、调节阀等。

在选用材料时，需要考虑管道的使用环境、流量要求、压力要求等因素，并遵循相关的标准和规范。

4. 质量控制对于给排水外网施工，质量控制是非常重要的一环。

以下是一些常用的质量控制措施：•施工前，对施工场地和施工材料进行必要的检查和验收，确保质量合格。

室外给排水工程施工工序在建筑施工中，给排水工程是一个至关重要的环节。

室外给排水工程施工工序的合理安排和具体步骤对于确保排水系统的正常运行至关重要。

本文将详细介绍室外给排水工程施工的工序及其主要步骤。

1. 前期准备阶段在施工开始之前，必须进行充分的前期准备。

首先，需要对施工区域进行清理，将地面、地下管道等杂物清除干净，确保施工区域的整洁。

其次，需要绘制详细的施工图纸，包括给排水系统的布置方案、管道的路径和连接点等信息。

同时，还需准备好所需的施工材料和工具。

2. 排污管道敷设排污管道是室外给排水系统的核心部分。

施工开始时，首先要确定好管道的走向和埋深。

然后，进行排污管道的敷设工作。

敷设时，需保证管道的坡度和水平度，以确保排水畅通，并预留好检查孔和清洗孔等。

3. 雨水管道敷设与排污管道类似，雨水管道也需要进行合理的敷设。

在施工中，需注意雨水管道与排污管道的分流，将雨水排入合适的排水系统中。

同时，还需保证雨水管道的坡度和水平度，以确保雨水能够顺利排出。

4. 检查井、截流井的建设在给排水系统中，检查井和截流井起到了重要的作用。

检查井用于检查和维修排水系统，截流井用于截留固体废物和防止堵塞。

在施工中，需按照设计图纸建设检查井和截流井，并确保其连接严密、防水性能良好。

5. 排水口、沉砂池的设置为了保持排水系统的畅通，需要设置排水口和沉砂池。

排水口用于排放雨水和废水，而沉砂池则用于过滤和沉淀悬浮物。

在施工中，需根据实际需要设置合适数量的排水口和沉砂池，并保证其位置合理、功能完善。

6. 管道连接和密封在给排水工程中，各个管道的连接必须牢固可靠，并进行密封处理，以防止漏水和渗漏。

在施工中，需采用适当的连接方式，如焊接、橡胶密封等，并进行严密的检查和测试，确保连接部位无渗漏问题。

7. 管道保温和防腐为了延长给排水系统的使用寿命，需要对管道进行保温和防腐处理。

保温可减少热损失，防止水在管道中结冰；防腐则能有效防止腐蚀和管道破损。

室外给排水管网安装施工工艺第1节室外给水管网安装<1>施工准备<1.1>技术准备1、施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。

2、已有经过审批的施工组织设计，并向施工人员交底。

3、技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。

<1.2>材料要求1、工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。

2、工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

3、所有材料进入施工现场时应进行品种、规格、外观验收。

包装应完好，表面无划痕及外力冲击破损。

4、主要器具和设备必须有完整的安装使用说明书。

5、管道使用的配件的压力等级、尺寸规格等应和管道配套。

塑料和复合管材、管件、粘接剂、橡胶圈及其他附件等应是同一厂家的配套产品。

<1.3>作业条件1、管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。

管道走向上的障碍物要清除。

2、在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在开工前迁至业主指定的地方。

并将脏物清除干净后进行消毒处理，方可将坑填实。

3、在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并做出标记。

<1.4>施工组织及人员准备1、施工前应建立健全的质量管理体系和工程质量检测制度。

2、施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等。

3、施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。

<2>给水管道安装<2.1>材料质量要求<2.1.1>材料的验收1、给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件应造型规矩，尺寸合格，并有出厂合格证。

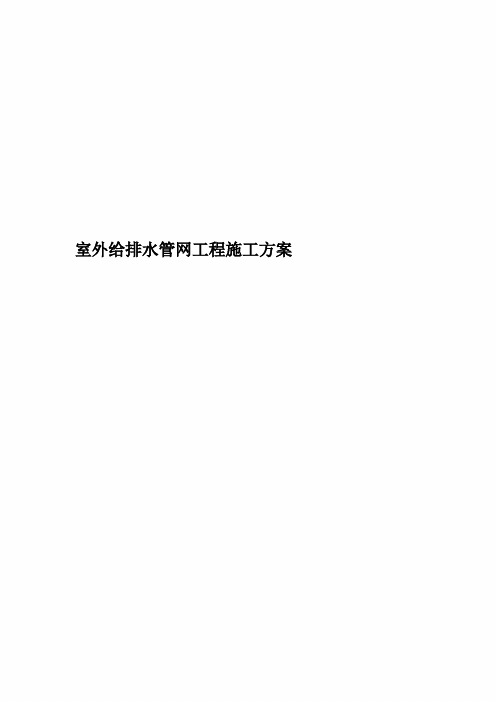

室外给排水管网工程施工方案室外给排水管网工程施工方法本工程所有给排水项目包括：室外部分的雨水、污水排放，绿化灌溉、室外配套建筑给水、排水等。

基本施工流程为：给排水管网开挖→管线安装连接→检查井室砌筑→管沟回填。

（1）给排水管网开挖室外给排水管网开挖以挖掘机开挖为主，人工开挖为辅。

1）开挖前应按设计要求进行施工测量放样。

通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。

①在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。

②开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。

如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。

③管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。

2）做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。

3）采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。

4）沟槽开挖当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。

（2）增强聚丙烯（FRPP）模压管排水管敷设施工本工程所有排水管均采用增强聚丙烯（FRPP）模压管排水管，密封圈承插连接。

1）施工准备①管道基坑开挖至设计标高，软土较厚的沟槽底经地基处理达到地基承载力要求，经业主与派驻现场监理工程师验收合格后方可进行基底垫层的施工。

给排水工程详细施工流程在进行给排水工程的施工过程中，需要经历多个环节和步骤。

本文将详细介绍给排水工程的施工流程，确保工程的顺利进行。

一、施工准备阶段在施工前，必须进行充分的准备工作。

施工准备阶段包括以下步骤：1.项目调研：综合考虑工程所在地的气候、地质条件、环境要求等，进行详细的项目调研，确定施工方案和工期安排。

2.设计图纸审查：对工程的设计图纸进行审查，确保设计的合理性和可行性。

如有需要，还要进行设计变更和调整。

3.采购材料设备：根据工程需求，制定材料和设备的采购计划，确保施工所需材料和设备的争取供应。

4.人员组织和培训：组织专业工程师和技术人员，为他们进行必要的培训和技术指导，确保施工人员具备必要的技能和知识。

二、基础工程施工在进行给排水工程的施工过程中，首先要进行基础工程的施工。

基础工程施工主要包括以下步骤：1.地面平整：对施工现场的地面进行平整处理，确保施工的稳定性和安全性。

2.基坑开挖：根据设计要求，进行基坑的开挖，注意基坑的尺寸和施工的深度，确保基坑的稳定和安全。

3.基础浇筑：在基坑开挖完毕后，进行基础的浇筑，采用高强度混凝土，确保基础的牢固性和稳定性。

4.施工平台搭设：在施工现场搭建施工平台，便于施工人员进行操作和施工。

三、管道敷设管道敷设是给排水工程中最重要的步骤之一。

管道敷设包括以下步骤：1.管道布置：根据设计图纸和施工方案，确定管道的布置位置和线路，进行管道的预埋和支架的安装。

2.管道连接：进行管道的连接和固定，采用焊接、螺纹连接等方式，确保管道连接的牢固和密封。

3.管道检测：对敷设完成的管道进行检测，使用检测设备进行压力测试和泄漏测试，确保管道的质量符合要求。

4.管道保护：对敷设完成的管道进行保护，包括防腐、绝缘、防水等处理，确保管道的长期使用和安全性。

四、设备安装与调试在管道敷设完成后，需要对设备进行安装与调试。

设备安装与调试的步骤如下：1.设备安装：根据设计图纸和设备安装要求，对设备进行安装，包括泵站、水池、阀门等设备的安装。

室外给排水管网的施工顺序及控制要点一、施工前准备工作：1.施工图纸的准备：根据设计图纸，了解管线的布局、规格尺寸等信息，并对图纸进行复核。

2.地面勘察：对施工区域进行勘察，了解地形、地貌、土质等情况，并根据实际情况调整施工方案。

3.设备材料准备：根据设计要求和施工方案，准备好所需的工具、设备和材料。

4.动员组织：制定施工计划，明确各人员的职责和任务，并进行动员组织。

二、施工顺序：1.起点定位：根据设计要求，在施工区域确定起点位置，进行定位和标高。

2.掘槽开挖：根据设计要求，对给排水管线的掘槽进行开挖，包括土方开挖、支护、土方回填等工作。

3.管线埋设：根据设计要求和施工方案，进行给排水管线的安装，包括管线的定位、连接、支承等工作。

4.弯头制作与安装：根据设计要求，制作并安装给排水管线的弯头，包括弯头的加工、穿线、焊接等工作。

5.检验与试压：在管线安装完成后，进行检查、试压等工作，确保管线的质量和安全性。

6.辅助设施建设：根据设计要求，对给排水管线进行辅助设施的建设，包括支管的安装、阀门的安装等工作。

7.管线保温与防腐：对给排水管线进行保温和防腐处理，保证管线的正常使用寿命和效果。

8.管线封堵与试验：在管线安装调试完成后，对管线进行封堵和试验，确保管线的完整性和密封性。

9.管线无损检测：对管线进行无损检测，发现潜在缺陷和问题，并及时进行处理和修复。

三、施工控制要点：1.施工质量控制：严格按照设计图纸和施工方案进行施工，使用合格的材料和工艺，确保施工质量。

2.施工安全控制：严格遵守安全操作规程，着装整齐，佩戴防护用具，设立警示标志，防止意外伤害和工伤事故。

3.施工进度控制：根据施工计划和进度安排，合理安排施工顺序和工期，确保施工进度的顺利进行。

4.施工环境控制：保持施工现场的干燥、通风和整洁，避免污水外泄和环境污染。

5.施工组织与协调：统一指挥、协调各施工人员和工程进度，确保施工任务的顺利完成。

6.施工文明施工：遵守相关环保法规和文明施工规范，保护环境，减少噪音、粉尘等对周边居民的影响。

室内给排水工程施工工艺一、给水管道的安装本工程室内生活给水管道采用钢塑复合管，螺纹连接.（一）工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道防腐和保温→管道冲洗、试压（二）安装准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理。

有问题及时与设计和有关人员研究解决，办好变更洽商记录。

(三）预制加工按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工，按管段分组编号。

所有阀门必须经过试压合格才能使用。

（四）干管的安装1.每层从上至下统一吊线安装管卡，将预制好的立管按编号分层排开，按顺序安装，对好调直时的印记，丝扣外漏2至3扣，清除麻丝，校核预留甩口的高度、方向是否正确。

外漏丝扣和镀锌层破损处刷好防锈漆。

支管甩口均加好临时丝堵。

立管阀门安装朝向应便于操作和修理。

安装完后用线坠吊直找正,配合土建堵好楼板洞。

2。

管螺纹连接:连接填料采用铅油麻丝和聚四氟乙烯生料带。

加工后的管断丝和缺丝总长不得超过全螺纹长度的10％。

连接要点：螺纹连接时，应在管端螺纹外面敷上填料，用手拧上２~３扣，再用管钳一次装紧，不得倒回.装紧后应留有螺尾；管道连接后,应把挤到螺栓外面的填料清除掉。

填料不得挤入管道，以免阻塞管路。

各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧,应更换新的填料。

3.管道安装要求每米偏差≤1mm，全长偏差≤10mm。

水泵吸水管路的基本要求是不漏气、不积气、不吸气。

当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。

吸水管水平管段上不应有气囊和漏气现象。

为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式.在吸水管路的安装中,应有沿水流方向连续下升的坡度，一般应大于5‰。

5）、按设计和规范要求：管道采用砂垫层，在管道基础支承角 2a范 围内进行砂回填。管顶以上 70cm以内采用分层回填、人工夯实。
6）、开挖土方时，安排施工管理人员跟班，经常测量和复核平面位 置和标高及边坡坡度是否与设计相符， 指挥挖掘机司机开挖、 汽车运土、 堆土。防止超挖或亏挖。在土方开挖过程中，对土质情况、地下水位等 的变化随时进行观测， 作好原始记录，发现地基土质与设计要求不符时， 与有关人员及时研究处理。
4）壁面处理 ○1 、内壁面：用 1:2.5 水泥砂浆加 5%防水粉抹面厚 20mm。用于雨水井 时，井内抹灰高度可减少为管径以上 200mm，其余为 1:2.5 水泥砂浆勾缝。
9
○2 、外壁面： （1）无地下水时： 1：2.5 水泥砂浆勾缝； （2）有地下水时： 1:2.5 水泥砂浆加 5%防水粉抹面厚 20mm，并高出地 下水位 500mm。 （ 3）地下水有硫酸盐侵蚀时抹面水泥必须是火山灰硅酸盐水泥或矿 渣硅酸盐水泥。
9）、雨季施工防止管材漂浮措施。可先回填到管顶以上一倍管以上 的高度。
10）、管道与检查井的衔接 ○1 、采用中介层作法（用于 PVC-U双壁管）：先用毛刷或棉纱将管 壁的外表面清理干净，然后均匀地铺涂一层聚氯乙烯塑料粘接剂，紧接 着在上面甩撒一层干燥的粗砂， 固化 10-20 分钟即形成表面粗糙的中阶 层，中阶层长度应不小于井壁厚，见图。
一、工程概况
二、施工要求 （一）、雨水、污水管道 1、排水工程： 外线工程施工包括雨水及污水系统，均采用承插式 HDPE双壁波纹 管施工。管道基础采用砂垫层基础， 管道连接采用承插式弹性密封橡胶 圈，管道与检查井接口采用膨胀橡胶圈配套用件必须由管材生产厂配套 供应。现场使 用 DN100、DN150、DN200、DN300、DN400五种规格的 HD ＰＥ双壁波纹管，本工程排水管道数量较多、对工期影响较大，在施工 时需引起足够的重视。 2、工艺流程： 测量放线→沟槽开挖→管道安装→检查井的砌筑→闭水实验→沟槽 回填。

给排水工程主要施工程序及施工方法1管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地沟；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

当各种管道在同一标高相碰时，按“压力管让重力管；低压管让高压管；同一类管道小管让大管”的原则进行处理。

设备安装原则为：按系统、区段划分区域施工，施工时先大型后小型，先里后外，先高空后低空，先特殊后一般。

同时为了配合总体进度，对于土建优先施工的要提前配合施工。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合。

2主要施工程序给排水系统主要施工程序为：施工准备、预留、预埋、管道预制、定位放线、支架制作安装、管道及设备安装、管道冲洗、管道试验、防腐保温、系统试运、交工验收3主要施工方法及技术要求3.1施工准备1、技术的准备⑴图纸自审：图纸自审工作由项目总工程师主持进行，项目专业技术人员参加，并指定专人做好记录，自审要点包括：—施工图纸和资料是否齐全；—图纸本身及相互之间有无错误和矛盾；—图纸与说明书是否一致；—主要设计尺寸、轴线坐标、标高是否准确清楚；—图纸说明及细部构造是否清楚；—采用的标准图有哪些，有无采用作废标准图；—采用的新材料以及特殊材料的技术性能、参数是否表述清楚；—对新结构及特殊结构的技术要求和质量标准是否提出；—材料、设备表是否和相关的图纸一致；—各专业之间有无矛盾，尤其是安装空间上有无冲突，系统配置是否完善。

⑵图纸会审：通过图纸会审，使项目部的专业技术人员了解工程特点、设计意图、工程质量要求以及关键部位的技术要求，减少图纸差错，对施工中需要特别注意的事项由设计院对项目技术人员进行设计交底。

图纸会审后需作会审记录，将会审中提出的问题及解决办法记录下来，并由各方在图纸审核记录上签字认可。

⑶深化图纸以平衡综合管线布置：根据现场设计图纸、图纸会审以及修改图纸，进行各专业间管线的综合平衡，确定各种管线的布局、安装高度、水平坐标。

第1篇一、前期准备1. 设计阶段：根据工程需求，进行水泵工程的设计，包括水泵选型、泵房结构设计、设备布置等。

2. 施工图纸审核：对设计图纸进行审核，确保设计合理、符合规范要求。

3. 材料设备采购：根据设计要求，采购水泵、电机、电缆、管道、阀门、管件、型钢等设备材料。

二、施工准备1. 施工现场勘察：对施工现场进行勘察，了解地质、水文、交通、环境等情况。

2. 施工组织设计：编制施工组织设计，明确施工方案、施工顺序、施工进度、安全措施等。

3. 施工人员培训：对施工人员进行技术培训，确保施工质量。

4. 施工设备进场：将所需设备、材料运输至施工现场，进行验收。

三、基础施工1. 沟槽开挖：根据设计图纸，开挖泵房基础沟槽，确保沟槽尺寸、深度符合要求。

2. 垫层施工：在沟槽底部铺设垫层，确保基础稳定。

3. 基础浇筑：按照设计要求，浇筑泵房基础，并进行养护。

四、设备安装1. 设备就位：将水泵、电机、电缆等设备运至施工现场，按照设计要求进行就位。

2. 设备安装：按照设备安装说明书，进行水泵、电机、电缆等设备的安装。

3. 管道安装：安装管道、阀门、管件等，确保管道连接牢固、密封良好。

五、电气安装1. 电缆敷设：按照设计要求，敷设电缆，确保电缆连接牢固、无破损。

2. 配电柜安装：安装配电柜，并进行接线。

3. 控制柜安装：安装控制柜，并进行接线。

六、试运行与调试1. 单机试车：对水泵、电机等设备进行单机试车，检查设备运行是否正常。

2. 系统调试：对整个水泵系统进行调试，确保各设备、管道连接正常，运行稳定。

3. 功能性试验：进行闭水试验、压力试验等，检验系统性能。

七、验收与交付1. 施工质量验收：对施工质量进行验收，确保工程质量符合设计要求。

2. 工程资料整理：整理工程资料，包括施工图纸、设备清单、验收报告等。

3. 工程交付：将工程交付给业主，确保工程正常运行。

总之，水泵工程施工工序包括前期准备、施工准备、基础施工、设备安装、电气安装、试运行与调试、验收与交付等环节。

外网给排水施工方案排水施工方案一、项目背景排水施工是建筑物建设中不可或缺的环节，它对于保证室内环境的清洁、健康和安全至关重要。

为了达到良好的排水效果，本方案将详细介绍外网给排水施工的方案。

二、施工内容1. 管道设计根据建筑物的功能和使用要求，设计合理的排水管道布局。

首先，确定各个房间的排水点，如卫生间、厨房、洗衣房等。

然后，根据地形要求和排水距离，确定主管道的走向和连接点。

最后，设计并布置支管道。

2. 安装管道根据设计方案，将主管道和支管道安装在地面或墙体内。

使用高强度的PVC管材，使其耐用并且不易堵塞。

根据需要设置检查井和排气阀，以便清理堵塞和排气。

3. 安装排水设备使用符合国家标准的排水设备，包括洗手盆、淋浴器、马桶、下水道等，以确保排水效果。

根据设备的特点和使用需求，进行合理安装和连接。

4. 测试和验收完成排水施工后，进行系统测试和验收。

首先，使用水来冲洗管道，确保流畅无堵塞。

然后，检查每个排水点是否正常工作并不泄漏。

最后，复查工程质量和安装。

三、工作流程1. 排水施工前期准备调查和测量施工现场，制定施工方案，并购买所需材料和设备。

2. 管道安装根据设计方案，针对主管道和支管道进行安装，确保安全、稳定和密封。

3. 排水设备安装根据设备的使用需求和空间布局，选择合适的位置进行安装。

4. 排水系统测试使用水来冲洗管道，检查和调试每个排水点。

5. 施工验收对施工质量和安装进行综合检查，确保系统稳定和安全。

四、安全措施1. 工人穿戴防护装备，如安全帽、手套和工作服。

2. 施工现场设置警示标志，确保施工区域的安全。

3. 严禁在施工现场吸烟，以防止火灾和爆炸事故。

4. 定期进行施工现场的安全检查，及时排除隐患。

五、质量保证1. 使用优质的材料和设备，符合国家标准。

2. 质检人员进行抽样检查，确保施工质量。

3. 进行系统的测试和调试，以确保排水效果良好。

总结：外网给排水施工方案包括管道设计、管道安装、排水设备安装、排水系统测试和施工验收等环节。

给排水施工方案中的施工工序安排为确保给排水工程的施工进展顺利，保证工程质量和安全，合理的施工工序安排尤为重要。

本文将围绕给排水施工方案中的施工工序安排展开论述，从施工前的准备工作到具体施工过程中的安排等方面进行阐述。

一、施工前的准备工作在给排水工程开始施工之前，需要进行一系列的准备工作。

首先是要做好项目的前期调研和测量工作，确定工程的具体布置和尺寸要求。

其次是要编制详细的施工方案，包括施工步骤、方法和工期等内容。

同时，还需要审查和选用合适的施工材料和设备，并进行采购和安排储存。

此外，还需对施工现场进行勘测，评估工程场地的地质情况和周边环境，为后续施工提供参考。

二、基础工程施工在给排水工程施工过程中，首先需要进行的是基础工程施工。

这包括地基处理、基坑开挖和基础结构施工等工序。

地基处理过程中，根据实际情况采用适当的方法，比如夯实、挤密等，以提高地基的承载能力。

基坑开挖是为了便于施工进入下一步工序，要求开挖平整、坚固。

基础结构施工包括浇筑混凝土基础、设置钢筋等，确保基础牢固可靠。

三、管道敷设与安装在基础工程施工完成后，接下来是进行给排水管道的敷设与安装。

这个工序要求有系统性和连贯性，根据设计方案进行施工。

敷设过程中，应根据设计要求和施工条件进行管道的选材和连接方式的选择，并确保管道的合理布置和接口的紧密连接。

同时，要进行严格的水压试验和泄漏检测，确保管道安装质量。

四、设备安装和调试给排水工程中的设备安装和调试是相对复杂的一项工作，包括泵站设备、水箱、阀门等的安装和调试。

在进行设备安装时，要按照相关标准和规范进行操作，确保设备的正确安装和牢固固定。

调试过程中，要对设备进行功能性和性能测试，确保其正常运行和高效工作。

五、施工过程中的安全措施在给排水工程的施工过程中，安全意识和安全措施十分重要。

施工单位应制定施工安全管理制度，并组织开展安全教育培训，确保施工人员具备安全意识和安全技能。

施工现场应设置明确的安全警示标志和安全防护设施，并进行定期巡查和检测。

给排水工程施工工艺一、施工工序1施工流程：安全交底和技术交底一配合土建预留预埋(含隐蔽验收)一管道支吊架预制安装一管道安装以及水箱、水泵安装一水压、灌水和通球试验、给水管道冲洗、消毒一管道刷漆防腐及保温一消火栓、喷淋头安装一系统调试、与火灾报警系统的联动调试一孔洞封堵、防火封堵一交工验收。

2施工程序及调试程序(1)、室内生活冷热水给水系统施工程序：安装准备一配合土建预留预埋一预制加工一干管安装一支管安装一管道试压一管道冲洗和消毒一管道防腐及保温一用水器具安装一孔洞封堵、防火封堵。

(2)、室内排水系统施工程序室内至室外的排出管安装一底层埋地横管安装一底层器具排水支管安装一埋地排水管、雨水管灌水试验及验收一排水立管的安装一各楼层排水横管的安装一各楼层排水支管的安装一卫生洁具、雨水口等的安装一灌水试验和通球试验及验收。

二、主要施工方法1、管道安装1)同一种材质的给水聚丙烯管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。

暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接。

给水聚丙烯管与金属管件之间的连接，应采用带金属嵌件的聚丙烯管件为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。

热熔连接应按以下步骤进行：热熔工具接通电源，到达工件温度指示灯亮后方能开始操作：切割管材，必须使端面垂直于管轴线。

管材切割一般使用管子剪刀或管道切割机，必要时，可使用锋利的钢锯，但切割后管材断面应去除毛刺；管材与管件连接端面必须清洁，干燥、无油；用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度应符合要求。

2）管道采用法兰连接时，应符合以下规定：1）法兰盘套在管道上。

2） PP-R过渡接头与管道热熔连接步聚应符合规范和设计要求3）校直两用对应的连接件使连接的两片法兰垂直于管道中心线，外表相互平行。

4）法兰的衬垫，应采用耐热无毒橡胶圈。

5）应使用相同规格的螺栓，安装方向一致。

螺栓应对称坚固。

紧固好的螺栓应露出螺母之外，宜齐平。

给排水外网及生活水泵房施工工序一、编制依据1.《室外给水设计规范》GB50013—20062。

《消防给水及消火栓系统技术规范》GB50974—20143.《给水排水管道工程施工及验收规范》GB50268—20084。

《给水排水构筑物施工及验收规范》GB50141-20085。

《城市工程管线综合规划》GB50289-20166。

《建筑设计防火规范》GB50016—20147.《建筑给水排水设计规范》GB50015—2003(2009年版）8。

《建筑给水排水及采暖工程施工质量验收规范》GJ50242-2002 9。

《埋地聚乙烯给水管道工程技术规范》CJJ101—200410。

《城镇给水排水技术规范》GB50788—201211.建设单位提供的设计任务书12.规划专业提供的管网综合图，园区道路平面图及道路竖向图13。

给排水专业提供的各单体建筑的首层给排水平面图及系统图二、工程概况1.给水工程（1)本工程生活给水低区用水由沈阳建筑大学校区内的低区生活管网供给,高区用水由A座内的低区生活管网经该建筑地下室生活水泵房内的罐式无负压供水设备叠压后供给。

室外生活给水管采用CPVC管，冷熔连接。

给水管公称压力为1.0MPa。

给水进户管处设阀门井，也可由地沟入户。

（2）阀门:生活给水管和消防水管采用闸阀或双向式蝶阀，公称压力为1.0MPa。

（3)消防给水标准：A座室内消火栓用水量22.8L/S，室外消火栓用水量40L/S，B座室内消火栓用水量15L/S,室外消火栓用水量30L/S.（4）本工程消防给水由位于A座地下室消防水池供给,室内消火栓由A座室内消火栓水泵引出两根管道，在室外连成环状管网供B 座室内消火栓使用.本工程室外消火栓环状管网敷设于A座地下室棚下，从环状管网上接出室外消火栓供本工程A座、B座两栋建筑使用。

本设计仅对室外消火栓位置进行定位，其余未表示部分见A座单体图纸。

室内、外消火栓管道均采用钢丝网骨架塑料复合管,热熔连接。

一、工程概况本工程为XX水泵房给排水系统改造工程，位于XX市XX区，建筑面积约为XX平方米。

工程主要内容包括水泵房给水系统、排水系统、消防系统以及水泵房配套设施等。

施工周期为XX个月。

二、施工组织机构1. 施工项目经理部：负责整个工程的施工组织、协调、管理及质量控制。

2. 技术组：负责施工方案编制、技术交底、现场技术指导及验收工作。

3. 质量安全组：负责工程质量、安全、文明施工的监督及管理工作。

4. 材料设备组：负责材料采购、设备供应、现场管理及验收工作。

5. 工程管理组：负责施工进度、成本、合同及资料管理等工作。

三、施工方案1. 施工准备（1）熟悉图纸，了解工程特点、施工工艺及质量要求。

（2）组织施工人员进行技术交底，明确施工任务、质量要求及安全措施。

（3）制定施工进度计划，确保工程按期完成。

（4）准备施工所需材料、设备、工具等。

2. 给水系统施工（1）给水管材及附件选用符合国家标准的UPVC给水管、阀门等。

（2）给水管路敷设采用明敷或暗敷，明敷时管路应顺直，暗敷时应在土建施工阶段预留管槽。

（3）给水管路安装前，应检查管材、附件的规格、型号及质量。

（4）给水管路安装应保证接口严密，不得有渗漏现象。

（5）给水系统试压合格后，方可投入使用。

3. 排水系统施工（1）排水管材及附件选用符合国家标准的UPVC排水管、阀门等。

（2）排水管路敷设采用明敷或暗敷，明敷时管路应顺直，暗敷时应在土建施工阶段预留管槽。

（3）排水管路安装前，应检查管材、附件的规格、型号及质量。

（4）排水管路安装应保证接口严密，不得有渗漏现象。

（5）排水系统试压合格后，方可投入使用。

4. 消防系统施工（1）消防管道选用符合国家标准的无缝钢管、阀门等。

（2）消防管道敷设采用明敷或暗敷，明敷时管路应顺直，暗敷时应在土建施工阶段预留管槽。

（3）消防管道安装前，应检查管材、附件的规格、型号及质量。

（4）消防管道安装应保证接口严密，不得有渗漏现象。

第1篇一、施工准备1. 工程勘察：对施工现场进行勘察，了解地质、水文、地下埋设物等情况，为施工提供依据。

2. 设计图纸：根据工程需求，设计泵房施工图纸，包括主体结构、设备布置、管道系统等。

3. 施工方案：根据设计图纸，编制泵房施工方案，明确施工工艺、施工顺序、质量控制点等。

4. 材料设备：采购、验收施工所需的材料、设备，确保其质量符合要求。

5. 施工队伍：组织专业施工队伍，明确各工种人员职责，进行技术交底。

二、基础施工1. 基坑开挖：按照设计图纸，开挖基坑，确保基坑尺寸和形状符合要求。

2. 基坑支护：根据地质条件，选择合适的支护方式，如土钉墙、锚杆支护等，确保基坑安全。

3. 基础垫层：在基坑底部铺设垫层，确保基础平整。

4. 基础混凝土浇筑：按照设计图纸，浇筑基础混凝土，确保混凝土强度和密实度。

三、主体结构施工1. 模板工程：根据设计图纸，制作、安装模板，确保模板的稳定性和准确性。

2. 钢筋工程：按照设计图纸，绑扎钢筋，确保钢筋位置、间距和数量符合要求。

3. 混凝土工程：浇筑主体结构混凝土，确保混凝土强度和密实度。

4. 预埋件安装：在主体结构施工过程中，安装预埋件，如管道支架、设备基础等。

四、设备安装1. 设备检查：检查设备外观、规格、型号等，确保设备完好。

2. 设备基础：按照设计图纸，浇筑设备基础，确保基础平整、稳固。

3. 设备安装：将设备安装到基础上，确保设备水平、垂直度符合要求。

4. 设备调试：对安装好的设备进行调试，确保设备运行正常。

五、管道施工1. 管道材料：采购、验收管道材料，确保管道质量符合要求。

2. 管道预制：根据设计图纸，预制管道，确保管道尺寸、形状符合要求。

3. 管道安装：按照设计图纸，安装管道，确保管道连接牢固、密封良好。

4. 管道试压：对安装好的管道进行试压，确保管道强度和密封性。

六、电气工程1. 电气材料：采购、验收电气材料，确保电气质量符合要求。

2. 电气线路：按照设计图纸，敷设电气线路，确保线路连接牢固、安全。
