(完整版)机械制图圆弧连接教案

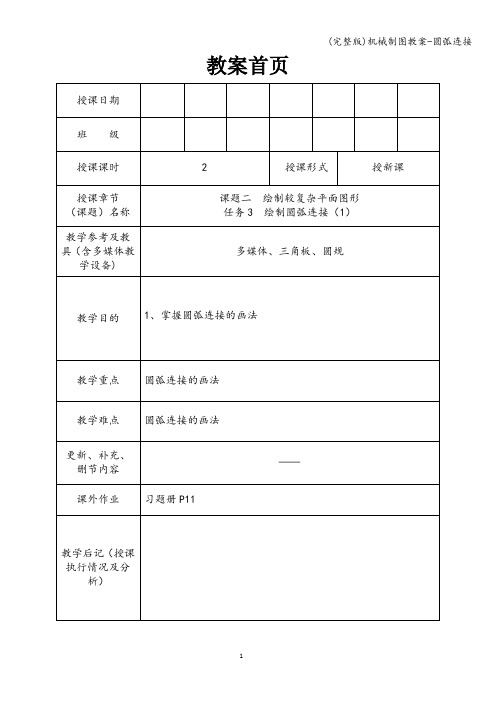

教案首页授课主要内容或板书设计课堂教学安排教学过程与教学方法主要教学内容及步骤组织教学复习提问讲授新课黑板演示检查出勤人数1、斜度1：5的含义是？任务3 绘制圆弧连接圆弧连接—-用一段圆弧光滑地连接另外两条已知线段（直线或圆弧)的作图方法。

一、用圆弧连接两直线11作图．以角顶为圆心，R为半径画弧，交直角边于M、N2．以M、N为圆心，R为半径画弧，交点O即连接弧圆心3．以O为圆心，R为半径在M、N间画连接弧．作与两边相距为R的平行线，交点O即连接弧的圆心2．自O向两边作垂线，垂足M、N即切点3．以O为圆心，R为半径在M、N间画圆弧图步骤例用圆弧连接直角的两边用圆弧连接钝角或锐角两边类别二、用圆弧连接直线与圆弧用半径R 的圆弧连接直线I和圆弧O1课堂教学安排黑板演示重点讲解课堂小结三、用圆弧外连接两圆弧以已知的连接弧半径R画弧，与两圆外切本次课主要介绍了尺寸标注的相关内容下次课将介绍其他圆弧连接方法并进行练习习题册P112．作OA垂直于直线I，连接OO1交圆弧O1于B，A、B即为切点3．以O为圆心，R为半径画弧，连接直线I和圆弧O1于A、B图例1．作直线Ⅱ平行于直线I(间距为R ) ；以O1为圆心，R1+R为半径画弧与直线Ⅱ相交于O作图步骤2．连接OO1交圆O1于A，连接OO2交圆O2于B，A、B即切点3．以O为圆心，R为半径画弧，连接圆O1、圆O2于A、B图例1．分别以（R+R1）及（R+R2）为半径，O1、O2为圆心，画弧交于O作图步骤。

圆弧连接教案学校：学科：机械制图教师：杨微课时：一课时课型：新授课时间：5月教法：探索学习启发引导知识目标：圆弧连接能力目标：1.培养学生想象、实践等各方面的能力。

2.培养学生动手操作能力、自学能力和创新能力。

3.引导学生进行自发学习，同时利用多种方法激发学生的学习兴趣。

德育目标：通过本节课的教学过程，为学生创造良好的开放式教学情景，使学生们爱之所选。

教材内容分析及处理：机件图样中的大多数图形是由起码线与圆弧，圆弧与圆弧连接而成的学习重点：引导学生学习圆弧连接的作图方法学习难点：连接原理的正确理解和作图时圆心、切点的确定，自主探索，独立作图。

教学过程：组织教学：讲授新课：§ 2-4 圆弧连接一、基本概念圆弧连接用已知半径的圆弧去光滑地连接两已知线段（直线或圆弧）连接弧一一起连接作用的圆弧二、圆弧连接的三种情况1•连接两条已知直线2•连接已知圆弧和已知直线3•连接两条已知圆弧提问：这里提到了三个连接，指什么？这里讲的连接，是指光滑连接，即连接弧与已知线段在连接处是相切的，因此在作图时必须根据连接弧的几何性质准确求出连接弧的圆心和切点的位置。

举例：板手（实物投影）运动场激发学生学习兴趣，提高分析问题的能力，体现以学生为主体，形成初步印象，突出知识的整体性。

实物投影举例：一根直板弯曲分别对应投影介绍三种情况学生听讲，识记学生根据教师的提示回答（初中几何第三册内容）如何求连接弧的圆心和切点？(1)与已知直线相切的连接弧的圆心轨迹是什么?(2)与已知圆弧相切的连接弧的圆心轨迹是什么?练一练：1、直线与圆弧间的圆弧连接2、两圆弧间的圆弧连接课堂练习 小结 作业 板书设计§ 2-4 圆弧连接一、 基本概念圆弧连接 连接弧二、 三种情况 三、 作图方法1.定圆心2.找切点 3 .连接圆弧三、作图方法1.定圆心 2 •找切点 3.连接圆弧 例一：用圆弧连接已知直线 IR学生自学，教师总结，由此培养学 生的观察力，突出重点、突破难点。

圆弧连接教案一、教学目标1.了解圆弧连接的定义和特点。

2.学会使用圆弧连接的操作方法。

3.通过练习，掌握圆弧连接的应用技巧。

二、教学内容1.圆弧连接的概念和原理。

2.圆弧连接的操作方法。

3.圆弧连接的应用技巧。

三、教学步骤1.引入给学生展示一些实际生活中常见的圆弧连接的例子，如桥梁的圆弧连接、机械设备的圆弧连接等，让学生了解圆弧连接的应用场景，并引发学生的兴趣。

2.讲解简要介绍圆弧连接的定义和原理，解释其在工程设计中的重要性。

强调圆弧连接的优点，如能够分散应力、提高连接的稳定性等。

3.操作方法演示通过PPT或者实物演示，给学生展示圆弧连接的具体操作方法。

包括选择适当的圆弧连接方式、确定连接件的尺寸、进行连接件的制造和安装等步骤。

4.练习让学生进行实际操作练习，以加深他们对圆弧连接的理解和掌握。

可提供一些实际案例或者模拟装配图，要求学生进行连接件的设计和制造。

5.应用技巧讲解介绍一些圆弧连接的应用技巧，如如何选择合适的连接件材料、如何确定连接件的结构形式等。

通过实例分析，让学生了解在不同场景下如何灵活运用圆弧连接。

6.总结与反思对本节课的内容进行总结，重点强调圆弧连接的重要性和应用场景，并鼓励学生多加练习和思考，提高自己的实际操作能力。

四、教学评价1.观察学生的实际操作情况，评价其对圆弧连接的掌握情况。

2.组织小组或个人展示，评价其圆弧连接设计的准确性和创新性。

3.布置作业，让学生完成一道关于圆弧连接的设计题目，并进行互评。

五、教学延伸1.为学生提供更多的实际案例，让他们进行深入的研究和分析。

2.开设相关的实践课程，让学生亲自操作并验证圆弧连接的效果。

六、教学反思通过本课的教学实践，发现学生对圆弧连接的理解存在一定的局限性，对操作方法的理解不够深刻。

下次教学时，应加强对概念和操作方法的讲解，并加大练习的难度，提高学生的实际操作能力。

同时，在教学中引入更多的实际案例，以激发学生的学习兴趣和灵感。

1.4 圆弧连接（教案）-高一《机械制图》同步精品课堂（高教版·第5版）一、教学目标：1. 理解圆弧连接的概念和意义；2. 学习圆弧连接的标准表示方法；3. 掌握圆弧连接绘制的基本方法；4. 通过练习，提高理解和掌握圆弧连接的能力。

二、教学重难点：1. 圆弧连接的标准表示方法；2. 圆弧连接的基本绘制方法。

三、教学过程：1. 引入：通过给同学们展示几个简单的圆弧连接图案，引导同学们思考此类连接的概念和意义，并让同学们思考为什么要有圆弧连接这种方式。

2. 讲解：2.1 圆弧连接的概念和意义：圆弧连接是一种连接方式，将两个或多个构件用圆弧连接起来，既能实现连接的功能，还能美化构件，增强可读性和美感。

2.2 圆弧连接的标准表示方法：（1）实线圆弧：用实线表示连接的边缘，表示连接做成浅凸形或浅凹形。

（2）虚线圆弧：用虚线表示连接的边缘，表示连接做成深凸形或深凹形。

（3）折线式圆弧：用折线表示连接的边缘，表示连接做成类似于三角形的形状。

2.3 圆弧连接的基本绘制方法：（1）确定圆弧生成的圆心、起点和终点，画出圆弧的弧线；（2）用加粗的实线或虚线表示连接的边缘，表示连接做成浅凸形或深凹形；（3）用点划线表示圆弧的中心线；（4）标注连接的尺寸和其它必要说明。

3. 练习：让学生根据提供的图纸和要求练习圆弧连接的绘制方法，并根据自己的理解对图纸进行说明和标注。

四、教学总结：通过本节课程，同学们了解到圆弧连接的概念和意义，掌握了圆弧连接的标准表示方法和基本绘制方法。

在课后练习中，同学们将学到的知识应用到实践中，提高了理解和掌握圆弧连接的能力。

什邡职业中专学校优质课教案学科：机械制图课题：圆弧连接授课人：***授课班级：16机⑤授课时间：6月5日（星期三）上午第二节课授课地点:钳工待岗室（一）、复习多媒体上一节课我们讲到了圆的尺寸标注 展示图圆的直径用什么符号表示？ 片并提问圆的半径用什么符号表示？那么我们所学习的圆及圆弧在实际中是怎么运用的呢? 下面我们就通过图片来看看（二）、新课引入通过图片引出圆弧与圆弧的圆弧连接观察图片，引出通过这些图片，我们可以看出，很多物体本节课内都可以用一段圆弧来连接，以使其更漂亮，更容。

有利用价值。

书写课那么到底什么叫圆弧连接？ 题（三）、新课讲授一、圆弧连接的概念用一段光滑的圆弧连接两相邻线段的作讲授图方法。

二、圆弧连接的分类1、两直线的圆弧连接；2、圆弧与直线的圆弧连接；3、两圆弧的圆弧连接； 教学任务本节课要解决的目标问题（1）已知两个圆弧，如何用圆弧实现外连接?复习由同学进为学习行抢答，新课打巩固已学下基础2分钟 知识导入 新课1分钟 5分钟新课 内容提出这节课的主要任务，让学生清楚本节课要解决的问题。

圆弧连接的实质使连接圆弧与相邻线段相切直线与圆的三个位置关系?相交、相切、相离圆弧原理图1、圆弧的外连接图3圆弧内连接原理图①、中心距等于连接圆的半径减去已知圆的半径; 回忆初中2分知识钟多媒体展示原理图图2圆弧外连接原理图①、中心距等于已知圆的半径加上连接圆的半径；②、切点是已知圆的圆心与连接圆的圆心相交的交点。

2、圆弧的内连接学生进行分析，确定如何找到连接圆的圆心及实现光滑连接的切点。

让学生理解实现外连接和内连接的原理多媒体展示原理图②、切点是已知圆的圆心与连接圆的圆心相交并延长的交点。

三、作图方法1、求连接圆弧圆心；2、找连接圆弧切点；3、做连接圆弧；四、作图步骤圆弧外连接作半径为R 的圆弧与半径为R I 、R 2,圆心为O I 、O 2的两圆弧外连接。

1、以O 1为圆心，R+R 2为半径作圆弧；以。

第三节圆弧连接一、知识与技能1.明确连接的目的，掌握圆弧连接的概念和作图步骤；2.掌握两直线间、直线与圆弧间、两圆弧之间的圆弧连接作图方法；3.能正确识别图形中的连接关系，并正确作图。

二、学习方法和素质养成温故知新，举一反三，通过对初中学习过的直线与圆弧，圆弧与圆弧相切必充条件的温习回顾，让学生从原理到直观作图步骤进行有效学习。

三、教学重点圆弧连接的实质，相切的必充条件和作图要点。

四、教学难点连接点的确定和“光滑”连接的作图技巧。

五、教学方法讲演结合，以练为主。

讲要精，示范要清，关注学情，以学定教。

六、课时安排2课时七、教学过程1.复习回顾（5～10分钟）a)作斜度和锥度一定要画出其参考线(辅助线)吗？b)作业讲评纠错，表扬优秀，鼓励后进。

c)预习检测：初中相关知识温习。

2.导入新课a)简述本节内容、展示本节课的教学目标和要求，达成共识。

b)演示网络课程，举例说明机件中圆弧连接的应用实例，明确学习的必要性和重要性。

3.新课教学a)圆弧连接概念和实质；b)圆弧连接的作图方法和步骤；c)圆弧连接三种形式的分析和作图方法。

d)结合网络课程的演示，教师讲授圆弧连接的概念、圆弧连接的作图方法。

交叉演示两直线间、直线与圆弧间、两圆弧之间的各种连接方法；e)在学习练习过程中，强调作图步骤的正确性，指导学生掌握“光滑连接”的作图技巧，同时，指导学生对轮廓线和作图辅助线的轻重及界限的处理，以保持图形主次分明，清晰美观。

八、小结圆弧连接的类型分析和认知；作图步骤和要点的归纳。

九、课后作业复习本节内容，预习下一节。

完成习题集P10。
