土豪金编程器教程

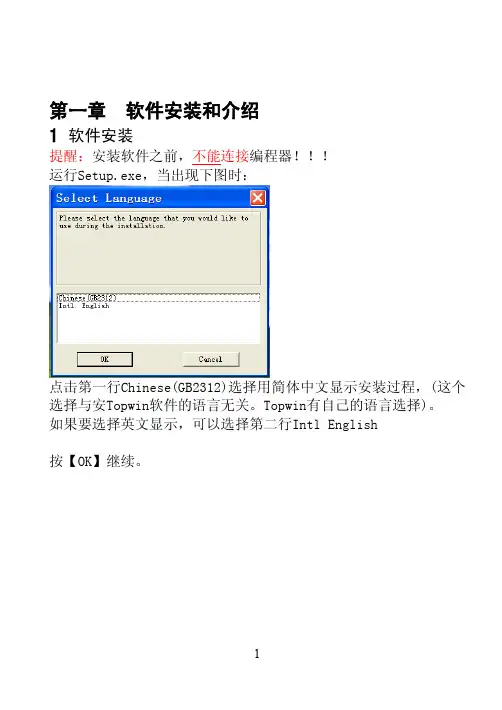

第一章软件安装和介绍1 软件安装提醒：安装软件之前，不能连接编程器！！！运行Setup.exe，当出现下图时：点击第一行Chinese(GB2312)选择用简体中文显示安装过程，(这个选择与安Topwin软件的语言无关。

Topwin有自己的语言选择)。

如果要选择英文显示，可以选择第二行Intl English按【OK】继续。

将Topwin安装到c:\Top\topwin5目录；正在拷贝文件,大约需要30秒。

点击【完成】结束安装，然后重新启动电脑。

安装完成后，桌面显示Topwin的图标：首次连接编程器，Windows要注册设备驱动程序，请按照如下步骤操作：用USB连接线连接电脑USB口和编程器。

编程器的红灯亮，绿灯不亮。

发现了新硬件，而且认出来是Top Programmer,基本上正常。

如果认不出Top Programme，那后面安装多半会失败。

选择第三行“否，暂时不”，按【下一步】选择第一行“自动安装软件”，按【下一步】开始查找驱动程序，可能需要10～60秒时间…如果超时，只能按取消，再重新安装。

OK,找到了，按【完成】结束。

现在可以运行“TopWin”,编程器的绿灯亮。

可以进行芯片读写了。
