SolidWorks是一款专业的三维CAD设计软件，广泛应用于工程设计、机械设计、产品设计等领域。
在安装SolidWorks软件时，需要安装多个模块，每个模块都有其独特的功能和作用。
本文将对SolidWorks 各个安装模块的功能进行详细说明，以帮助用户更好地了解这些模块的作用，并正确进行软件安装。
一、SolidWorks核心模块SolidWorks核心模块是SolidWorks软件的基础模块，包括SolidWorks CAD（3D建模）、SolidWorks Simulation（仿真分析）、SolidWorks Sust本人nability（可持续性设计）等功能。
具体功能如下：1. SolidWorks CAD（3D建模）：提供强大的三维建模功能，用户可以使用各种建模工具创建复杂的零件和装配体。
2. SolidWorks Simulation（仿真分析）：包括静态分析、动力学分析、疲劳分析等功能，可帮助用户在设计阶段评估产品的性能和稳定性。
3. SolidWorks Sust本人nability（可持续性设计）：提供环境影响评估和生命周期分析工具，帮助用户优化产品设计，降低环境影响。
二、SolidWorks通用模块SolidWorks通用模块包括SolidWorks Toolbox（零件库）、SolidWorks eDrawings（三维文件查看器）、SolidWorks Task Scheduler（任务调度程序）等功能。
具体功能如下：1. SolidWorks Toolbox（零件库）：包含各种标准零件和构件，用户可以直接使用这些零件来快速搭建装配体。
2. SolidWorks eDrawings（三维文件查看器）：用于查看、打印和审核SolidWorks、AutoCAD等多种三维文件格式，方便与他人共享设计数据。
3. SolidWorks Task Scheduler（任务调度程序）：可以自动执行一些重复性任务，如批量转换文件格式、批量更新文件属性等。
solidworks部分插件介绍SolidWorks是一款广泛应用于工程设计领域的三维CAD软件，它具备强大的建模和装配功能，可以帮助工程师和设计师快速而准确地创建和修改产品模型。
除了基本的建模和装配功能外，SolidWorks还提供了一系列插件，进一步扩展了软件的功能和应用范围。
下面将介绍SolidWorks的几个常用插件。
1. SolidWorks Simulation：SolidWorks模拟是一款专业的有限元分析（FEA）插件，它可以帮助用户对产品进行强度、刚度、振动等多种分析。
用户可以通过添加边界条件和加载，模拟产品的行为，并使用结果来优化设计。
SolidWorks Simulation提供了丰富的材料库和分析工具，能够满足各种工程模拟需求。
2. SolidWorks Flow Simulation：该插件是SolidWorks提供的一种CFD（计算流体力学）分析工具。
它可以用于模拟流体流动、传热和空气流动等问题。
用户可以通过添加流体域和边界条件，对产品进行流体分析，以优化流体流动和散热效果。
SolidWorks Flow Simulation提供了直观的结果显示和报告生成功能，使用户能够更好地理解和评估产品性能。
3. SolidWorks Electrical：这是一款专业的电气设计软件插件，用于设计和绘制各种电气系统和线路图。
它提供了丰富的电气符号库和自动布线功能，可以帮助用户快速而准确地完成电气设计工作。
SolidWorks Electrical还支持与SolidWorks 3D模型的集成，实现电气和机械设计的协同工作。
4. SolidWorks Visualize：SolidWorks Visualize是一款高质量渲染和虚拟现实（VR）插件，可以将产品模型转化为逼真的图像和动画。
用户可以通过调整光照和材质来创建精美的产品渲染图像，并使用虚拟现实技术来展示产品设计。
SolidWorks Visualize提供了直观的界面和易于使用的工具，使用户能够轻松地生成高质量的可视化效果。
SolidWorks_Simulation教程SolidWorks是一种三维CAD软件，可以用于设计和模拟物理系统。
SolidWorks Simulation是SolidWorks的一个模块，它可以用于进行结构、流体和热传递等各种仿真分析。
本教程将介绍SolidWorksSimulation的基本使用方法。
1. 启动SolidWorks并创建一个新的部件文档。
选择适当的模板，例如“英制部件”。
2. 在新建部件中，选择“评估”选项卡，然后选择“模拟Xpress”。
3.在弹出的窗口中，选择要进行的仿真类型，例如“静态仿真”。
4.在仿真设置向导中，定义要仿真的材料属性。
可以选择现有材料库中的材料，也可以定义新的材料。
6.在“区域”页上，定义要进行仿真的区域。
这可以是整个部件或特定的几何区域。
8.完成设置后，单击“运行仿真”按钮开始仿真分析。
9.在仿真运行完成后，可以查看仿真结果。
选择“报告”选项卡上的“结果”按钮。
这将显示不同的结果图，例如位移、应力、应变等。
10.根据需要进行结果分析。
可以选择并查看不同的结果图，调整显示参数，比较不同的设计方案等。
11. 如果需要修改部件的设计，则可以返回到SolidWorks中进行修改。
然后再次运行仿真以验证更改后的设计。
12.导出结果。
可以导出仿真结果以便进一步分析或与他人共享。
选择“文件”选项卡上的“导出图像”或“导出3D图形”按钮来导出结果。
总的来说，SolidWorks Simulation是一款强大的工具，可以帮助设计师分析和优化他们的设计。
通过本教程，您应该能够了解SolidWorks Simulation的基本使用方法，并开始进行各种仿真分析。
但请注意，这只是起点，深入了解和应用SolidWorks Simulation需要更多的实践和学习。
solidworks simulation 工程实例详解-回复Solidworks是一款广泛应用于工程领域的三维建模软件，其内置的有限元分析工具可以帮助工程师进行静态和动态力学仿真。
在这篇文章中，我将以"Solidworks Simulation工程实例详解"为主题，一步一步回答以下问题，以帮助读者深入了解Solidworks Simulation的实际应用。
第一步：什么是Solidworks Simulation？Solidworks Simulation是Solidworks软件包中的一部分，它用于通过有限元分析（FEA）技术模拟物体的力学行为。
FEA技术基于物体的几何形状和材料特性，将其分解成多个小元素，并通过求解线性方程组来计算力学响应。
第二步：为什么使用Solidworks Simulation？Solidworks Simulation提供了一种相对容易使用且强大的仿真环境，它可以帮助工程师预测和评估设计的性能，减少实际测试的需求。
通过仿真，工程师可以更好地了解物体的应力分布、变形情况和振动模式，从而优化和改进设计。
第三步：Solidworks Simulation的主要功能有哪些？Solidworks Simulation具有以下主要功能：1. 静态结构分析：用于评估物体在静止状态下的应力、变形和刚度。
2. 动态分析：用于研究物体在动态负载下的响应和振动。
3. 热分析：用于分析物体在温度变化下的热应力和热传导。
4. 流体力学分析：用于模拟流体在物体周围的流动和压力分布。
5. 优化和拓扑优化：用于改进设计并减少材料使用。
第四步：Solidworks Simulation的建模过程是什么样的？建模过程包括以下步骤：1. 创建几何模型：使用Solidworks建立需要分析的几何模型。
2. 定义边界条件：定义物体的约束、负载和材料特性。
3. 细化网格：将物体分解成小元素，并生成网格以进行仿真分析。

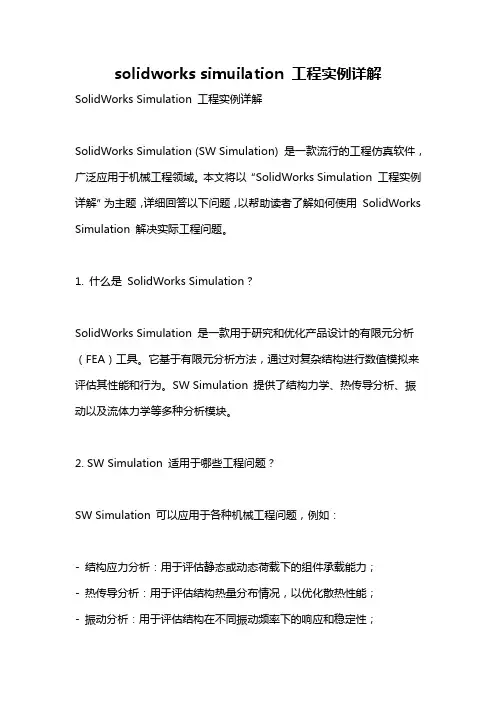

solidworks simuilation 工程实例详解-回复Solidworks Simulation 工程实例详解Solidworks Simulation 是一款强大的工程仿真软件，能够帮助工程师在设计过程中进行结构、流体和热分析。
本文将以Solidworks Simulation 工程实例为主题，详细介绍如何利用Solidworks Simulation 进行产品性能分析和优化。
第一步：建立模型在开始仿真之前，我们需要先建立模型。
以一个弹簧减震器为例，我们可以使用Solidworks 的3D 建模工具快速绘制出减震器的结构。
在绘制过程中，我们还需注意减震器的材料属性、连接方式等细节。
第二步：定义材料属性和边界条件在建立减震器模型后，我们需要为材料定义相应的物理性质。
Solidworks 提供了大量材料库，我们只需选择合适的材料并填入相应的参数即可。
此外，我们还需定义边界条件，如施加在减震器上的力或位移等。
第三步：进行初始分析在进行正式分析之前，我们可以先进行初始分析，以评估产品的性能。
通过Solidworks Simulation 的预处理功能，我们可以选择合适的计算方法，并进行网格划分和加载选项的设置。
接下来，我们可以运行分析并观察结果。
第四步：进行正式分析根据初始分析结果，我们可以进行正式的减震器分析。
首先，我们需要设置准确的计算条件，并对几何、网格和材料属性进行必要的调整。
然后，我们可以点击运行按钮开始分析。
在分析过程中，Solidworks Simulation 会计算出减震器在受力情况下的位移、应力等信息。
第五步：评估分析结果在分析完成后，我们需要对结果进行评估。
Solidworks Simulation 提供了丰富的后处理工具，可以直观地展示分析结果，如应力云图、位移云图、动画等。
通过这些工具，我们可以全面了解减震器在不同条件下的性能表现。
第六步：优化设计根据分析结果，我们可以对减震器的设计进行优化。

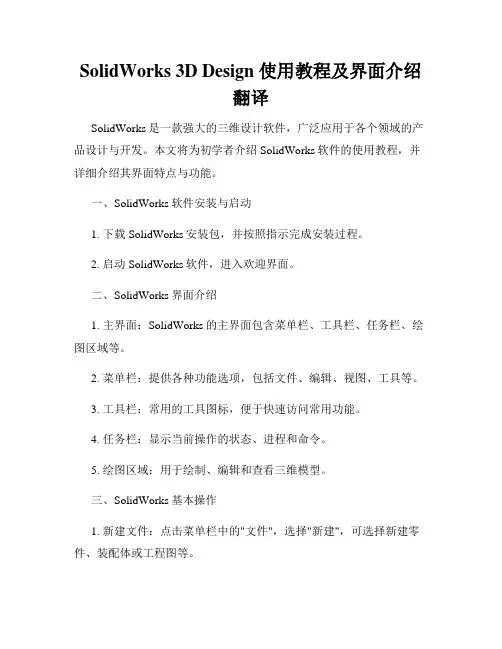

SolidWorks 3D Design 使用教程及界面介绍翻译SolidWorks是一款强大的三维设计软件，广泛应用于各个领域的产品设计与开发。
本文将为初学者介绍SolidWorks软件的使用教程，并详细介绍其界面特点与功能。
一、SolidWorks软件安装与启动1. 下载SolidWorks安装包，并按照指示完成安装过程。
2. 启动SolidWorks软件，进入欢迎界面。
二、SolidWorks界面介绍1. 主界面：SolidWorks的主界面包含菜单栏、工具栏、任务栏、绘图区域等。
2. 菜单栏：提供各种功能选项，包括文件、编辑、视图、工具等。
3. 工具栏：常用的工具图标，便于快速访问常用功能。
4. 任务栏：显示当前操作的状态、进程和命令。
5. 绘图区域：用于绘制、编辑和查看三维模型。
三、SolidWorks基本操作1. 新建文件：点击菜单栏中的"文件"，选择"新建"，可选择新建零件、装配体或工程图等。
2. 绘制几何体：在绘图区域选择相应的绘图工具，如"线"、"圆"、"矩形"等，按需绘制几何形状。
3. 编辑几何体：选择绘图区域中已绘制的几何体，可通过拉伸、旋转、缩放等操作对其进行编辑。
4. 设定参数：在设计过程中，可设定几何体的尺寸、位置等参数，方便后续的修改与调整。
5. 应用材质：可以选择合适的材质给几何体上色，以便更直观地呈现设计效果。
6. 进行装配：将多个零件组装在一起，形成一个整体的装配体。
7. 分析模型：SolidWorks提供了各种分析工具，如强度分析、运动分析等，可帮助评估设计的可行性。
8. 生成工程图：通过SolidWorks软件，可以生成工程图纸，用于制造和生产过程。
四、SolidWorks常用功能介绍1. 特征工具：可对几何体进行特征操作，如切割、倒角、倾斜等。
2. 装配工具：提供零件装配功能，包括配对、约束、位移等。
solidworks各种插件介绍（转贴）SolidWorks 的插件与集成软件介绍很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。
如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正常使用! 三维网技术论坛# e; }2 T& J% k; b7 {/ h 请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。
PhotoWorks 高级渲染软件与SolidWorks完全集成PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。
利用PhotoWorks可以进行以下几种渲染：1. 设置模型或表面的材质和纹理3 X9 c1 e: H* a2. 为零件表面贴图! }: f+ n8 c9 J, ]$ b3. 定义光源、反射度、透明度以及背景景象4. 利用现有的材质和纹理定义新材质或纹理5. 图像可以输出到屏幕或文件6. 可以进行实时渲染FeatureWorks 特征识别软件与SolidWorks完全集成大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EA T等。
但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。
利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。
实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。
FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。
FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。
