常用IC脚位图与说明和排线的接法

52090功放ic脚位功能1. 脚位1（VIN-）：VIN-脚位是52090功放IC的负输入端，用于接收输入信号的负极。

通过连接外部电源或信号源，将待放大信号的负极引入功放IC内部。

2. 脚位2（VIN+）：VIN+脚位是52090功放IC的正输入端，用于接收输入信号的正极。

与VIN-脚位相对应，通过连接外部电源或信号源，将待放大信号的正极引入功放IC内部。

3. 脚位3（VCC）：VCC脚位是52090功放IC的电源输入端，用于连接正极电源。

通过连接适当的电源电压，为功放IC提供所需的电源供应。

4. 脚位4（GND）：GND脚位是52090功放IC的地线，用于连接电路的地线。

通过连接到电路的地线，确保功放IC与其他电路的电位相同，以实现正常工作。

5. 脚位5（VOUT）：VOUT脚位是52090功放IC的输出端，用于输出放大后的信号。

通过连接至外部设备，如音箱或扬声器，将放大后的信号输出。

6. 脚位6（SHDN）：SHDN脚位是52090功放IC的使能端，用于控制功放IC的启用或禁用状态。

通过控制SHDN脚位的电平，可以实现功放IC的开关控制。

7. 脚位7（MODE）：MODE脚位是52090功放IC的模式选择端，用于选择不同的工作模式。

通过将MODE脚位连接到适当的电平，可以切换功放IC的不同工作模式，如低功耗模式或高功率模式。

8. 脚位8（STBY）：STBY脚位是52090功放IC的待机控制端，用于控制功放IC的待机状态。

通过控制STBY脚位的电平，可以实现功放IC的待机和唤醒功能。

9. 脚位9（BTL）：BTL脚位是52090功放IC的桥接模式选择端，用于选择功放IC的工作模式。

通过将BTL脚位连接到适当的电平，可以将功放IC设置为桥接模式，以适应不同的应用需求。

10. 脚位10（FB）：FB脚位是52090功放IC的反馈端，用于反馈输出信号到功放IC的输入端。

通过连接适当的反馈电阻，可以实现对输出信号的反馈控制，以提高功放IC的稳定性和性能。

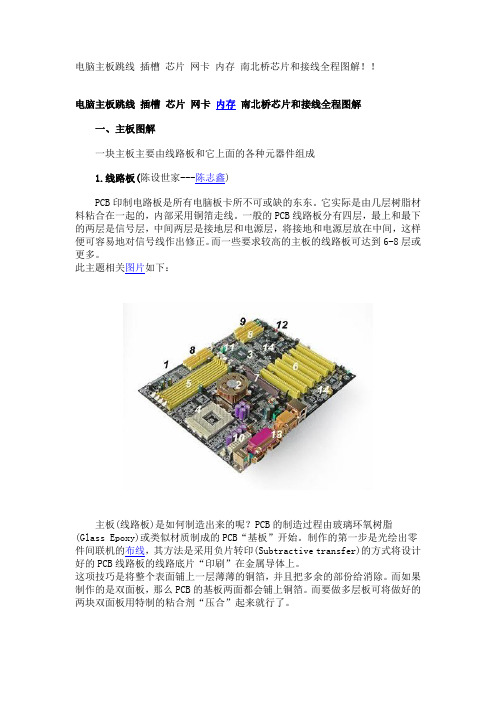

电脑主板跳线插槽芯片网卡内存南北桥芯片和接线全程图解！！电脑主板跳线插槽芯片网卡内存南北桥芯片和接线全程图解一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板(陈设世家---陈志鑫)PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

交直流调速器电路常用IC引脚功能图说明：从应用的维修的角度，掌握一些IC器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断IC是否处于正常工作状态就够了。

IC内部，具体是个什么电路，是来不及也无须去管它的。

比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。

对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。

而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。

部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。

因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。

将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。

一、CPU(微控制器)芯片及外围IC电路引脚功能图：1、CPU芯片-MB90F562B 贴片封装64引脚，应用广泛：2、CPU芯片-S87C196MH贴片封装80引脚，应用广泛：3、CPU芯片-MN18992MDY-6 塑封双列直插，64引脚，用于松下早期DV551、DV561机型：4、CPU芯片-HD6404733037F 贴片封装80引脚，应用广泛：5、存储器引脚功能图：93C56 24C04A 93C66 6、RS485通讯模块引脚功能图：ADM485 SN75179B二、常用运算放大器引脚功能图：LF347四运放电路 LM324四运放电路 LM339四运放（开路集电极输出）LF353 双运放电路 LM393 双运放（开路集电极输出） TL072四运放电路运算放大器多用于电流、电压检测电路，用于处理模拟信号和将模拟信号转换为开关量信号——报警、停机保护信号。

开路集电极输出型多用于电压比较器电路。

DIY电脑主板插槽芯片和接线图解大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

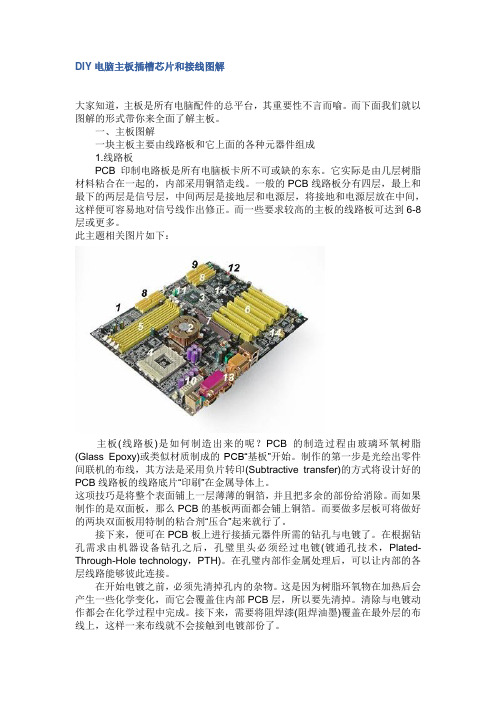

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated- Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

IC各脚功能.txt婚姻是键盘，太多秩序和规则；爱情是鼠标，一点就通。

男人自比主机，内存最重要；女人好似显示器，一切都看得出来。

【1】运放4558D（8脚）1:AMP OUT1 放大信号输出(1)2:IN1- 反相信号输入(1)3:IN1+ 同相信号输入(1)4:GND 接地5:IN2+ 同相信号输入(2)6:IN2- 反相信号输入(2)7:AMP OUT2 放大信号输出(2)8:Vcc 电源【2】功放TDA2822（8脚）1脚3脚左右输出5脚8脚左右反馈2脚4脚正负电源6脚7脚左右输入【3】音频处理SC7313与TM2313,用于车载影音系统（28脚）3路输入4声道输出【4】汽车专用4声道*40W集成运放驱动的OCL功放TDA7388与TDA7386（25脚）注：可用 7381 7382，TB2929HQ……7388和7850等多款IC，（此系列IC仅在于最后一个数字不同，功率不一样，而线路通用）11,12,14,15脚是输入端3，5脚后左7.9脚前左17.19脚前右21.23脚后右22脚：静音（此脚断会通电杂）【5】GPS模块各脚分布（32脚）注：天线处电压：3到3.3V1脚：右声道R2脚：左声道L3脚：地4脚：VB（蓝）5脚：VG（绿）6脚：VR（红）7脚：HS（开路白屏）8至11脚：空12：地13：DET（音频检测）14：空15：RST（复位）16：TXD（触摸）17至20：空21：D122：D223：CLK24：3V325：DEL26：CMD27：D328：D2【21到28是卡座】29至30：地31：ACC记忆32：电源B正（12V）【6】TM2313音频处理【7】BD3702音频处理【8】收音模块4730（24脚）1脚：dout（空，英文nc表示空）2脚： dfs（空）3脚：GPO3/DCLK（晶振脚）4脚：GPO2/INT（地）5脚：GPO1（电源串联1k接过来的电压）6脚至7脚：空8脚： FM天线9脚：RF天线（GND）10脚至11脚：空12脚 :AM天线13脚至14脚：GND15脚：RST（复位脚）16脚：SEN（通常接地）17脚：SCLK18脚：SDIO（DATA）19脚：RCLK（晶振脚）20脚至21脚：电源脚（VCC3.3V）22脚：GND23脚：音频（R）《通常用AR表示，全英文AUDIO即是AR》24脚：音频（L）《通常用AL表示，全英文AUDIO即是AL》【9】视频fms6502【10】SD卡（共9脚）（全名：SecureDigitalCard简称大卡）—安全数码卡1脚：CD DAT3 I/O/PP 卡监测数据位32脚：CMD PP 命令/回复3脚：Vss S 地4脚：Vcc S 供电电压【额定2.7至3.6V，一般机做定在3.3V】5脚：CLK I 时钟6脚：Css2 S 地7脚：DAT0 I/O/PP 数据位08脚：DAT1 I/O/PP 数据位19脚：DAT2 I/O/PP 数据位2注：TF卡（共8脚）（全名：TransFLash简称小卡，引脚定义同SD卡:只少一根地线,其它相同备注：TF卡可经SD卡套转换器后，当SD卡使用。

LED显示屏常用器件的介绍1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。

各IC管脚功能如下：A: 74HC245功能是放大及缓冲。

各引脚如图20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。

输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。

其它脚以此类推。

B：74HC138功能是8选1译码器，输出为8行。

控制行数据。

各引脚如图第8脚GND，电源地。

第15脚VCC，电源正极第1-3脚A、B、C，输入脚。

第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。

C：74HC595功能是8位串入串、并出移位寄存器。

控制列数据。

各引脚如图16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。

列信号输出脚：1、2、3、4、5、6、7、15。

第一列输出脚为7脚，以此类推。

另第八列输出脚为15脚。

数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。

锁存信号脚（L）为12脚，移位信号脚为11脚。

D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。

各引脚如下图15脚接电源（+5V），7脚电源地（GND）。

信号输入脚为：1、3、5、9、11、13。

信号输出脚为：2、4、6、8、10、12。

E：4953行管功能是开关作用，每个行管控制2行。

1脚和3脚接电源（+5V）。

信号输入脚：2、4。

信号输出脚：5、6、7、8。

5脚和6脚为一组输入，7脚和8脚、5脚和6脚为一组输出。

TB62726与5026 5024 16126的作用：LED驱动芯片，16位移位锁存器。

第1脚GND，电源地。

第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。

常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。

装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。

把全部元件和电路成型在单片晶体硅材料上称单片集成电路。

单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。

通用集成电路分为模拟(线性)和数字两大类。

模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。

有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。

集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。

这是一般应用所需要的。

双列直插式是集成电路最通用的封装形式。

其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。

双列直插式的引脚排列图如附录图2.1所示。

3．使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。

使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。

附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。

③除三态和集电极开路的电路外，输出端不允许并联使用。

如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时，应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。

附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751AGND：A/D转换器参考地引脚XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。

滑动变阻器芯片引脚的连接方法-概述说明以及解释1.引言1.1 概述概述部分是引言的第一部分，它需要对文章的主题进行简要介绍，为读者提供文章的背景和整体框架。

在这篇文章中，标题是"滑动变阻器芯片引脚的连接方法"，我们将研究和讨论滑动变阻器芯片的引脚连接方法。

滑动变阻器芯片是一种常见的电子元件，其主要功能是通过滑动滑轨上的滑动片来改变电阻值。

它在电子电路设计和电路测试中广泛应用，特别是在电压和电流控制、信号调节以及模拟电路中。

本文将从变阻器芯片的基本功能和原理开始介绍。

随后，我们将讨论引脚的基本连接方法，以帮助读者建立对滑动变阻器芯片引脚连接的基础理解。

最后，我们将详细探讨滑动变阻器芯片引脚的连接方法，包括常见的连接方式和实际应用中需要考虑的相关因素。

通过研究滑动变阻器芯片引脚的连接方法，我们可以更好地了解其在电路设计和应用中的作用，并且为日后的电路设计提供参考和指导。

此外，本文还将对当前的滑动变阻器芯片引脚连接方法进行总结，同时探讨未来的发展趋势和可能的改进点。

在本文的结论部分，我们将总结滑动变阻器芯片引脚连接方法的重点，并展望未来的发展方向。

希望本文能够为读者提供有关滑动变阻器芯片引脚连接方法的全面了解，并促进该领域的进一步研究和创新。

1.2文章结构文章结构部分的内容可以包括以下内容：本文主要介绍滑动变阻器芯片引脚的连接方法。

为了更好地组织文章内容，文章采用以下结构：1. 引言部分1.1 概述在这一部分，将介绍滑动变阻器芯片的基本概念和应用领域，引起读者对该主题的兴趣。

1.2 文章结构在这一部分，将介绍文章的整体结构，并简要说明各个章节的内容安排和主要观点。

通过明确文章的结构，读者可以更加清晰地了解整篇文章的组织和逻辑。

1.3 目的在这一部分，将明确本文的写作目的和阐述的主要意图。

通过明确目的，可以使读者更好地理解文章的主题和信息传递的目标。

2. 正文部分2.1 变阻器芯片的功能和原理在这一部分，将介绍变阻器芯片的基本功能和工作原理。

常用IC脚位图与说明和排线的接法一、MBI5026脚位图与说明脚说明名称功能说明GND 接地端SDI 数据输入端CLK 时钟信号的输入端LE 数据锁存控制端。

当LE是高电平时，串行数据会被传入至输出锁存器；当LE是低电平时，资料会被锁存OUT0～OUT15 恒流源输出端OE 输出使能控制端。

当OE是低电平时，即会启动OUT0～OUT15 输出；当OE是高电平时，OUT0～OUT15输出会被关闭SDO 串行数据输出端；可接至下一个芯片的SDI端口R-EXT 连接外接电阻的输入端；此外接电阻可设定所有输出通道的输出电流VDD 芯片电源注：同类芯片有MBI5027、MBI5024；TB62726；88161；DM133A等，脚位相同，功能相同，主要用于户外显示屏。

与74HC245配套使用。

注：主要用途是控制列信号。

多于户内点阵单元板，与4953、74HC138，74HC245配套使用。

三、74HC138脚位图说明：1、A0～A2为地址线输入脚（来源74HC245）。

2、E1～E3为根据电路设计需要决定本身无实际意义。

3、GND 与VCC 为电源脚。

4、Y0～Y8为行信号控制输出到IC4953。

注：同类芯片有74HC139，功能同等，用于行信号控制，多用于户内点阵单元板。

与4953，74HC595，74HC245配套 使用。

管脚序号 符号 管脚功能 16 V CC 电源端14 SER 串行数据输入端 15、1--7 QA----QH 并行输出端 10 SCLR --------------复位端13G ---- 输出使能端，为低电平使，输出选通；为高电平时，输出为3态8GND 逻辑地12 RCK 锁存寄存器时钟，上升沿存储 11 SCK 移位寄存器时钟，上升沿移位 9QH`串行输出四、74HC245脚位图：说明：1、DIR （VDD）、GND、VCC为直流电源脚（注意区分正负极）。

2、OE为接地端。

3、A0～A7为信号输入脚.4、B0～B7为信号输出脚（A0输入对应B0输出，依此类推）。
