冷凝器计算

冷凝器热量及面积计算公式冷凝器是一种将气体或蒸汽通过冷却转化为液体的设备。

在工业领域中，冷凝器通常用于冷却和凝结过程中的热量交换。

冷凝器的热量和面积计算公式是根据热传导和传热理论得到的，并且可以根据具体的设计参数进行调整。

以下是冷凝器热量和面积计算的一般公式及步骤。

1.冷凝器热量计算：冷凝器的热量计算需要考虑到两部分：冷凝器进口的热量和冷凝器出口的热量。

冷凝器进口热量计算公式：Q_in = m * c * (T_in - T_sat)其中，Q_in 是冷凝器进口的热量（单位为瓦特），m 是冷凝器进口的质量流量（单位为千克/秒），c 是流体的比热容（单位为焦耳/千克·摄氏度），T_in 是冷凝器进口的温度（单位为摄氏度），T_sat 是冷凝温度（单位为摄氏度）。

冷凝器出口热量计算公式：Q_out = m * c * (T_out - T_sat)其中，Q_out 是冷凝器出口的热量（单位为瓦特），T_out 是冷凝器出口的温度（单位为摄氏度）。

冷凝器的总热量可以通过将进口热量与出口热量相加得到：Q_total = Q_in + Q_out2.冷凝器面积计算：冷凝器的面积计算需要考虑到热传导和传热系数。

冷凝器面积计算公式：A = Q_total / (U * ΔT_lm)其中，A 是冷凝器的表面积（单位为平方米），U 是总传热系数（单位为瓦特/平方米·摄氏度），ΔT_lm 是温差的对数平均值（单位为摄氏度）。

总传热系数（U）可以通过考虑壳程和管程中传热系数（h_shell,h_tube）和管壁的热传导系数（k_tube）得到：1/U = 1/h_shell + Δx/k_tube + 1/h_tube其中，Δx是管壁的厚度（单位为米）。

温差的对数平均值（ΔT_lm）可以通过进口温度和出口温度计算得到：ΔT_lm = (ΔT_1 - ΔT_2) / ln(ΔT_1 / ΔT_2)其中，ΔT_1是冷凝器的进口温度和冷凝器温度的差值（单位为摄氏度），ΔT_2是冷凝器的出口温度和冷凝器温度的差值（单位为摄氏度）。

冷凝器换热面积(miàn jī)计算方法制冷量+压缩机电机功率(gōnglǜ)/200~250=冷凝器换热面例如：（3SS1-1500压缩机）CT=40℃：CE=-25℃压缩机制冷量=12527W+压缩机电机(diànjī)功率11250W=23777/230=风冷凝器换热面积103m2水冷凝器换热面积与风冷凝器比例=概算1比18（103/18）=6m2蒸发器的面积根据压缩机制冷量（蒸发温度℃×Δt相对湿度(xiāngduì shīdù)的休正系数查表）。

制冷量的计算方法制冷量=温差(wēnchā)×重量/时间×比热×设备维护机构例如：有一个速冻库1库温-35℃2速冻量1T/H3时间2/H内4速冻物质（鲜鱼）5环境温度27℃6设备维护机构保温板计算：62℃×1000/2/H×0.82×1.23=31266kcal/n可以查压缩机蒸发温度CT=40CE-40℃制冷量=31266kcal/n关于R410A和R22翅片管换热器回路数比的探讨晨怡热管(特灵亚洲研发中心上海200001)申广玉2008-6-1520:10:07摘要:通过理论计算得出了相同换热量和相同工况下,采用5/16″管径R410A蒸发器(或冷凝器)与采用3/8″管径R22蒸发器(或冷凝器)时回路数的比值,并指出比值是两工质物性差异和盘管的内径及当量摩擦阻力系数差异共同作用的结果。

关键词:R410A;回路数;蒸发器;冷凝器中图分类号:TQ051 文献标识码: B1前言随着人类环保意识的提高,新冷媒技术的发展和应用已成为空调器发展的方向和关注的焦点。

目前,国际上一致看好的R22替代物是混合工质R407C和R410A。

其中R410A是HFC 32和HFC 125按照50%:50%的质量百分比组成的二元近共沸混合制冷剂,它的温度滑移不超过0.2℃(R407C温度滑移约7℃左右),这给制冷剂的充灌、设备的更换提供了很多方便。

查表得到
空气侧表面传热系数 管内凝结的表面传热系数
Q0 tk t0 ta1 ta2 db
δf sf s1 s2＝s1*1.732/2
Cpa λa νa ρa
θm＝（ta2－ta1）/ln【（tk－ta1）/（tk－ta2）】 ta2－ta1 （tk－ta1）/（tk－ta2） ln（tk－ta1）/（tk－ta2） Qk＝C0*Q0 C0 af＝2（s1*s2－π/4*db*db）/sf ab＝π*db（sf－δf）/sf aof＝af＋ab ai＝π*di
1.6549 m3/28 0.002749428 3.400922199 16.0007119 534.3194051
0.296 0.529
1.232 -0.238
66.3365316 27.73362896 0.516909894 2388*（50－twi）（-0.25次 方）
qv＝Qk/【ρa*Cpa*（ta2－ta1）】 wy Ay＝qv/wy l H＝Ay/l N＝H/s1－1/2
n b＝n*s1*cos30 de＝2（s1－db）（sf－δf）/【（s1－db）+（sf－δf）】 wmax＝s1*sf*wy/（s1－db）/（sf－δf） b/de Ref＝wmax*de/νa ψ n
1325.4 0.009 3.246679155 2388.247446
制冷量 冷凝温度 蒸发温度 进口空气温度 出口空气温度 外径 外牙 内牙 厚度 间距 长U管中心距
比热容 热导率 运动粘度 密度
1，对数平均温差
2，冷凝器负荷
3，每米管翅片换热面积 每米管翅片间换热面积 每米管翅片侧总换热面积 每米管长内面积 4，冷凝器风量 冷凝器空气体积流量 设定迎风面积 迎风面积 设定长U管长度 冷凝器迎风面高度 迎风面管排数 5，传热计算 设定冷凝器排数 翅片宽度 微元最窄截面的当量直径 最窄面风速

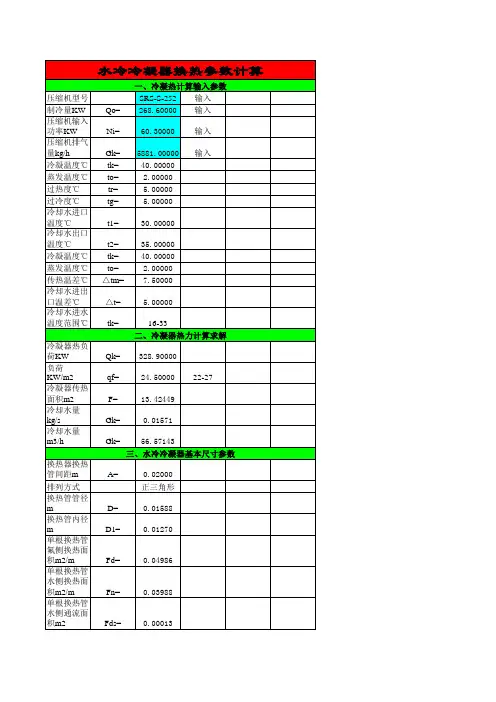

水冷冷凝器换热参数计算
压缩机型号 制冷量KW Qo= 压缩机输入功率 Ni= 压缩机排气量 Gk= 冷凝温度℃ tk= 蒸发温度℃ to= 过热度℃ tr= 过冷度℃ tg= 冷却水进口温度 t1= 冷却水出口温度 t2= 冷凝温度℃ tk= 蒸发温度℃ to= 传热温差℃ △tm= 冷却水进出口温差 t= △ 冷却水进水温度范围 tk= 冷凝器热负荷 Qk= 单位面积热负荷 qf= 冷凝器传热面积 F= 冷却水量kg/s Gk= 冷却水量m3/h Gk= 一、冷凝热计算输入参数 SRS-S-252 输入 268.60000 输入 60.30000 输入 5881.00000 输入 40.00000 2.00000 5.00000 5.00000 30.00000 35.00000 40.00000 2.00000 7.50000 5.00000 16-33 二、冷凝器热力计算求解 328.90000 24.50000 22-27 13.42449 0.01571 56.57143
Hale Waihona Puke 三、水冷冷凝器基本尺寸参数 换热器换热管间距 A= 0.02000 排列方式 正三角形 换热管管径m D= 0.01588 换热管内径m D1= 0.01270 单根换热管氟侧换热面积 0.04986 Fd= 单根换热管水侧换热面积 0.03988 Fn= 单根换热管水侧通流面积 0.00013 Fds= 二、换热器物理参数计算 冷凝器组数 N= 1 输入 每组冷凝器换热管数 N1= 150 输入 每组冷凝器换热管长 L= 2.00 输入 每组冷凝器流程N3= 2 输入 每组冷凝器水侧通流面积 0.00950 Fy= 每组冷凝换热面积 Fz= 14.95896 必须满足校核值 冷凝器换热面积 F= 14.95896 14.7669 冷却水流速m/s ω= 1.65484 1.5-2.0 摩擦阻力系数 f= 0.03977 水阻力KPa △Pk= 23.31182 100
