液位继电器工作原理和特性，注意事项和实物接线图（图文详解）！液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

液位继电器是控制液面的继电器。

这是一个继电器内部有电子线路。

利用液体的导电性。

当液面达到一定高度时继电器就会动作切断电源。

液面低于一定位置时接通电源使水泵工作。

达到自动控制的作用。

自动控制由传感器和控制执行机构组成。

液位控制器的传感器一般是导线。

利用水的导电性。

水的导电性较差，不能直接驱动继电器。

所以要有电子线路将电流放大，以推动继电器工作。

简化的话是这样。

线分高低中三线，高为水位溢出点，自由控制水位高度，水位到此自动停止，低为点为自动加水点，水位在这个点时自动启动加水装置。

中线为常触点。

JYB-714型液位继电器介绍①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。

注意，实验中入水电极采用1～1.5mm2的铜芯硬质绝缘线，入水一端剥离5mm绝缘皮。

供水型液位继电器与排水型液位继电器区别供水型液位继电器缺水工作，水满停止。

排水性液位继电器水满工作，缺水停止。

排水型液位继电器使用说明“高”为水池上限液位控制点，水位上升达到高点水位，水与探头（电极）接触，控制器自动开泵，开始排水。

“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，控制器自动关泵，停止排水。

液位控制开关原理图
液位控制开关是一种常用的自动控制装置，通过感应液体的液位高低来控制相关设备的启停。

其原理图如下：
[液位控制开关原理图]
原理说明：
1. [传感器部分] 传感器部分由液位传感器和相关电路组成。

液位传感器通常采用浮子式或电极式传感器。

当液体液位高于或低于设定值时，传感器将会发出相应的电信号。

2. [比较部分] 比较部分由比较器等电路元件组成。

该部分接收传感器发出的电信号，并与预设的液位阈值进行比较。

如果液位高于设定值，则会输出高电平信号；如果液位低于设定值，则会输出低电平信号。

3. [控制部分] 控制部分由继电器或其他输出设备组成。

根据比较部分输出的电平信号，控制部分会对相关设备进行启停控制。

例如，当比较部分输出高电平信号时，控制部分可以通过继电器使相关设备启动；当比较部分输出低电平信号时，控制部分可以通过继电器使相关设备停止。

整个液位控制开关原理图中没有标题相同的文字，保证了图文清晰明了。

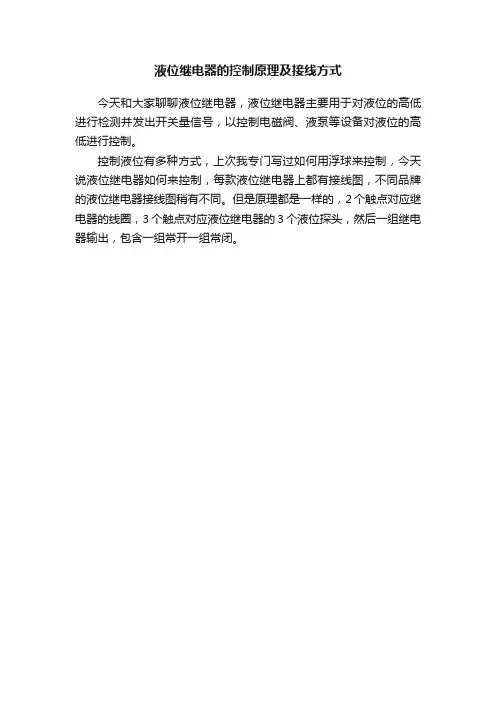

液位继电器的控制原理及接线方式
今天和大家聊聊液位继电器，液位继电器主要用于对液位的高低进行检测并发出开关量信号，以控制电磁阀、液泵等设备对液位的高低进行控制。

控制液位有多种方式，上次我专门写过如何用浮球来控制，今天说液位继电器如何来控制，每款液位继电器上都有接线图，不同品牌的液位继电器接线图稍有不同。

但是原理都是一样的，2个触点对应继电器的线圈，3个触点对应液位继电器的3个液位探头，然后一组继电器输出，包含一组常开一组常闭。

上图的液位继电器，2和7是液位继电器的线圈，1、3、4是液位继电器的高中低3个液位探头，8和5是一组常开点，8和6是一组常开点。

如果我们想接供水电路，就用液位继电器的常开点，如果我们想接排水电路，就用液位继电器的常闭点，是不是很简单，注意：水泵功率大就增加一个交流接触器来控制。

以下有几个图供大家参考，关注我，更多电工知识和大家分享！#电工交流圈##液位控制##继电器#。

水箱液位控制系统(二)正文部分前言自古以来，水就在人们的日常生活中扮演了重要的角色。

水是生命的源泉、农业的命脉、工业的血液！一旦断了水，轻则给人民生活带来极大的不便，重则可能造成严重的生产事故及损失。

因此给水工程往往成为高层建筑或工矿企业中最重要的基础设施之一。

任何时候都能提供足够的水量、平稳的水压、合格的水质是对给水系统提出的基本要求。

就目前而言，多数工业、生活供水系统都采用水塔、层顶水箱等作为基本储水设备，由一级或二级水泵从地下市政水管补给。

因此，如何建立一个可靠安全、又易于维护的给水系统是值得我们研究的课题。

在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。

比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。

虽然各种水位控制的技术要求不同，精度不同。

但其原理都大同小异。

特别是在实际操作系统中，稳定、可靠是控制系统的基本要求。

因此如何设计一个精度高、稳定性好的水位控制系统就显得日益重要。

水箱液位控制系统是进行控制理论与控制工程教学、实验和研究的平台，可以方便地构成一阶系统对象（双容水箱）和两阶系统对象（三容水箱）。

用户可通过经典的PID控制器设计与调试，进行智能控制教学实验与研究。

各种控制器的控制效果通过水位的变化直观地反映出来，同时通过液位传感器对水位的精确检测，方便地获得瞬态响应指标，准确评估控制性能。

开放的控制器平台，便于用户进行自己的控制器设计，满足创新研究的需要。

这种系统不仅适用于工业用水的控制，也适用于日常生活和农业生产上的液位控制。

1 系统结构原理1.1自动控制系统的组成（1）自动控制系统是由被控对象和控制装置组成的一个有机总体。

被控对象的输出量即被控量是要求严格加以控制的物理量；而控制装置则是对被控对象施加控制作用的机构的总体，它可以采用不同原理和方式对被控对象进行控制，但最基本的一种是基于反馈控制原理组成的反馈控制系统。

19个常见液位计工作原理图，满足多种需要，动画展示很有趣！液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如：浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

图⽂精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电⼦式的⽅法来进⾏⾼低液位的控制，可以控制电磁阀、⽔泵等，从⽽来实现半⾃动化或者全⾃动化，⽅法有多种，根据选⽤不同的产品⽽不同。

下⾯⼩编给⼤家介绍⼀下液位继电器原理图。

1.通过电⼦式液位开关（BZ2401或BZ0501）和搭配的⽔位控制器(BZ201、BZ202)来进⾏控液位控制⾃动化。

电⼦式液位开关原理是通过电⼦探头对液位进⾏检测，再由液位检测专⽤芯⽚对检测到的信号进⾏处理,当被测液体到达动作点时，芯⽚输出⾼或低电平信号，再配合⽔位控制器，从⽽实现对液位的控制。

不需浮球和⼲簧管,外部⽆机械动作,耐污耐⽤,不怕漂浮物影响，任意⾓度安装,竖向安装有⼀定的防波浪功能，适宜长时间浸在⽔中,⼯作电压是直流5-24V，很安全。

这种⽅式较实⽤，寿命长，安全，价格实惠。

2.通过浮球开关来控制液位：⼀种是带着⼤⾦属球的浮球开关，浸在液体中时浮⼒⼤，可以控制两个液位，⽐如液体满了，浮球因为浮⼒⽽上升，带动球阀运动，使阀门关闭，停⽌进⽔，当⽔少了，浮球下降，阀门打开，⼜再进⽔，如此循环。

这种⽅式较多应⽤在煮开⽔器上。

另⼀种是带⼲簧管的微型浮球开关，由外⾯的带有磁性⼩浮球使杆⾥⾯的⼲簧管闭合，从⽽控制液位，多数应⽤在清⽔的液位控制，⼀般⼏块钱就有交易了，但易受污物影响。

还有⼀种是电缆式浮球开关，该装置通过⼀弹性电线与⽔泵连接，可⽤于⽔塔、⽔池各种浮球开关⽔位⾼低的⾃动控制和缺⽔保护，允许接的⽤电器是220V,10A左右，平衡锤或弹性电线的某⼀固定点到浮筒间的电线长度，决定⽔位的⾼低。

这种⽔位开关应⽤⼴泛，价格便宜，对于⼀些要求不太严格的场合适⽤。

但存在这样的问题：有⼀定耐污能⼒，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕⽽有失误，同⼀⼩⽔箱⾥不宜使⽤多个，否则会相缠绕。

使⽤寿命相对短些，⽽且多数直接接220V,存在⼀定的安全隐患，终有⼀天因为电线破损⽽漏电电⼈。

设计电路图
图555构成的水位控制电路图
工作原理
如图所示为水位控制电路。

该控制电路由降压整流电路、555触发电路(IC1、IC2)、继电器控制电路等组成。

其中降压整流电路为整个控制电路提供直流电压，触发电路IC1对应水塔低水位泵水控制电路，触发电路IC2对应水井高水位泵水控制电路。

当水塔内的水位探极B、D高于塔内的水位线时，IC1②脚为“地”电位，使IC1发生置位，③脚输出的高电平使继电器J1吸合，触点J1-1闭合，抽水电机因得电而运转，进行抽水；当水位上升至探极A时，相应IC1复位，输出的低电平使J1释放，触点J1-1断开，抽水机断电停转，从而对水塔水位实现自动控制。

置于水井中的探极B、D，正常情况下应在水面以下一定深度处，使IC2(555)因2脚为高电平而复位，③脚输出的低电平使J2吸合，触点J2-2闭合。

当因连续抽水而使B、D探极高于水面时，IC2因②脚为低电平而发生置位，③脚输出的高电平使J2释放，触点J2-2断开，电机断电停转，从而避免电机空转，同时对水井水位进行检测。

液位自动控制器电路图2013-07-29 | 阅：1 转：190| 分享修改液位自动控制器电路图工业变频2008-12-15 11:30:47 阅读1167 评论0 字号：大中小本例介绍的液位自动控制器采用分立元件制作而成，其特点是液位检测电极上只通过微弱的交流电流，电极不会产生电解反应，使用寿命较长。

电路工作原理该液位自动控制器电路由电源电路和液位检测控制电路组成，如图所示。

图液位自动控制器电路电源电路由电源开关S1、电源变压器T、整流桥堆UR1、UR2和滤波电容器C1、C2组成。

液位检测控制电路由检测电极a～c、控制按钮S2、S3、电阻器R1～M、晶体管V1、V2、发光二极管VL1、VL2、继电器K、交流接触器KM和二极管VD组成。

接通电源后，交流220V电压经T降压后，在T的W2绕组和W3绕组上分别产生交流6V电压和交流12V电压。

交流12V电压经UR2整流及C2滤波后，为Κ及其驱动电路提供＋12V工作电压，同时将VL1点亮。

在储液池内液位低于下限时，电极a～c均悬空，T的二次绕组与整流滤波电路之间的回路处于开路状态，V2处于截止状态，V1饱和导通，K通电吸合，其常闭触头K1断开，常开触头K2接通，KM吸合，加液泵电动机M通电开始工作，同时VL2点亮。

当储液池内液位上升至电极c处时，电极a和电极c通过液体的电阻接通，T的V2绕组上的交流6V电压经URI 整流、C1滤波及R1限流后加至V2的基极，使V2导通，V1截止，K和KM释放，加液泵电动机M停转。

同时VL2熄灭，K的常闭触头K1又接通。

当液位再次下降至电极a、b以下时，K和KM再次通电工作，电路进人下一个工作循环下。

S2为手动停止按钮，S3为手动强制运行按钮。

在液位处于上、下限之间时，通过S2和S3可任意停止或起动加液泵电动机。

元器件选择R1～R4选用1／4W的金属膜电阻器或碳膜电阻器。

C1和C2均选用耐压值为25V的铝电解电容器。

VD选用1N4007型硅整流二极管。

UTK 系列浮筒液位控制器使 用 说 明 书辽制06000138号¾概述UTK系列浮筒液位控制器主要用于石油、化Array工、电力、食品和医药等工业部门在生产过程中对各种容器内介质的液位或界位进行控制和报警。
