消防栓系统操作流程图

图解常见的几种消防灭火系统工作流程一、湿式自动喷水灭火系统保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

二、雨淋自动喷水灭火系统当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

三、预作用自动喷水灭火系统保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。

这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。

如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。

四、泡沫-雨淋灭火系统伺服状态下隔膜雨淋阀为常闭状态。

当保护区发生火灾时，火灾探测系统将火灾信号反馈至控制中心，控制中心经判断后，发出灭火指令，打开隔膜雨淋阀控制管路上的电磁阀，隔膜雨淋阀压力腔泄压，从而打开隔膜雨淋阀，隔膜雨淋阀动作后，位于其报警管路的水力警铃和压力开关均会动作。

建筑消防工程B U I L D I N G F I R E E N G I N E E R I N G第3单元|第二章第二节消防联动控制系统组成与电路分析3.2消火栓灭火系统12消火栓灭火系统组成消火栓灭火系统的控制方式3消火栓灭火系统控制电路分析室内消火栓灭火系统属于闭环控制系统,如图3-9所示。

图3-9消火栓灭火系统的控制方法有以下四种：1.消火栓按钮启动控制由消火栓按钮控制消防水泵的起停。

消火栓按钮设置在每个消火栓箱内，相应消火栓灭火系统灭火流程和控制示意如图3-10和3-11所示。

1.消火栓按钮启动控制1.消火栓按钮启动控制图3-13 消火栓按钮并联启动的消防泵控制电路图图3-12 消火栓按钮串联启动的消防泵控制电路图2.水流报警启动器控制由水流报警启动器控制消防水泵的起停。

现代消防系统中，常在高位水箱消防出水管上安装水流报警启动器。

火灾时，当高位水箱向管网供水时，水流冲击水流报警启动器，一方面发出火灾报警，同时又快速发出控制信号，启动消防水泵。

3.消防控制室启动控制由消防控制中心发出主令控制信号控制消防水泵的起停。

设置在火灾现场的探测器将测得的火灾信号送至设置在消防控制中心的火灾报警控制器，然后再由报警控制器发出联动控制信号，启停消防水泵，也可以通过消防控制室的联动控制盘直接启动消防水泵。

4.消防泵控制柜启动控制由设置在消防泵房内的控制柜直接控制消防水泵的起停。

首先控制柜柜门上的开关设定为手动，然后直接按动相应的开关启动消防水泵。

如图3-14所示图3-14 消防泵控制柜T H A N K S建筑消防工程。

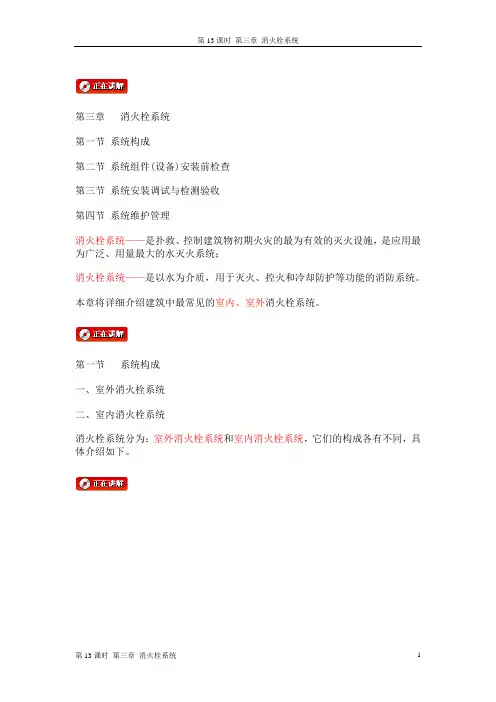

第三章消火栓系统第一节系统构成第二节系统组件(设备)安装前检查第三节系统安装调试与检测验收第四节系统维护管理消火栓系统——是扑救、控制建筑物初期火灾的最为有效的灭火设施，是应用最为广泛、用量最大的水灭火系统；消火栓系统——是以水为介质，用于灭火、控火和冷却防护等功能的消防系统。

本章将详细介绍建筑中最常见的室内、室外消火栓系统。

第一节系统构成一、室外消火栓系统二、室内消火栓系统消火栓系统分为：室外消火栓系统和室内消火栓系统，它们的构成各有不同，具体介绍如下。

二、室内消火栓系统室内消火系统栓——是扑救建筑内火灾的主要设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用，是使用最普遍的消防设施之一，在消防灭火的使用中因性能可靠、成本低廉而被广泛采用。

室内消火栓系统——由消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成，如图3-3-2所示。

图3-3-2 室内消火栓给水系统实物示意图第二节系统组件(设备)安装前检查一、室外消火栓二、室内消火栓三、消火栓箱四、消防水带、消防水枪、消防接口消火栓系统施工安装前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行现场检查(检验)，不合格的组件、管件、设备、材料不得使用。

一、室外消火栓室外消火栓是安装在室外，专门用于灭火取水的装置，如图3-3-3所示。

(一)室外消火栓的分类1)按其安装场合可分为两种：地上式消火栓——适用于气温较高的地区，地下式消火栓——适用于气温较寒冷的地区。

2)按其进水口连接形式可分为两种：承插式和法兰式：即消火栓的进水口与城市自来水管网的连接方式。

3)按其进水口的公称通径可分为两种：100mm和150mm。

进水口公称通径为100mm的消火栓——其吸水管出水口应选用规格为100mm消防接口，水带出水口应选用规格为65mm的消防接口。

进水口公称通径为150mm的消火栓——其吸水管出水口应选用规格为150mm的消防接口，水带出水口应选用规格为80mm消防接口。

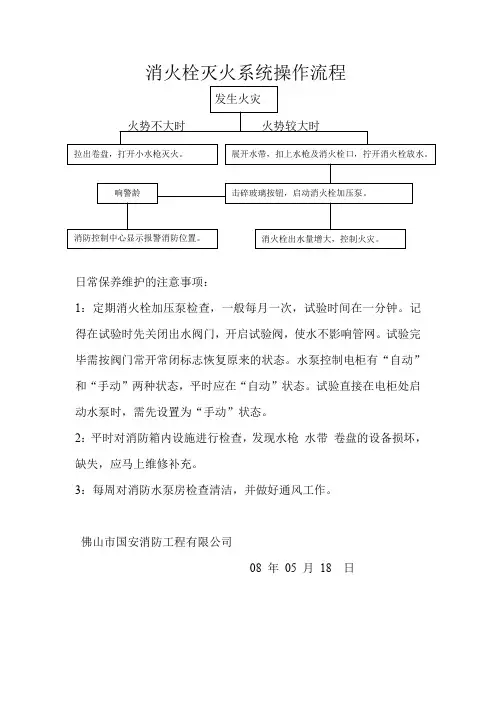

消火栓灭火系统操作流程日常保养维护的注意事项：1：定期消火栓加压泵检查，一般每月一次，试验时间在一分钟。

记得在试验时先关闭出水阀门，开启试验阀，使水不影响管网。

试验完毕需按阀门常开常闭标志恢复原来的状态。

水泵控制电柜有“自动”和“手动”两种状态，平时应在“自动”状态。

试验直接在电柜处启动水泵时，需先设置为“手动”状态。

2：平时对消防箱内设施进行检查，发现水枪水带卷盘的设备损坏，缺失，应马上维修补充。

3：每周对消防水泵房检查清洁，并做好通风工作。

佛山市国安消防工程有限公司08 年05 月18 日火灾自动报警系统操作流程日常保养维护注意事项：1：常见故障及解决方法：由于火灾自动报警系统全部由电子元件控制操作，比较灵敏，容易受外界因素如，水汽灰尘甚至电压等影响而发生误报。

所以管理人员应熟悉系统工作原理，性能和操作规程，解除故障的要领等。

2：发生报警后，工作人员如发现为误报时，应到消防中心的主机上进行复位，消除警报。

如复位失败，应对该探测器进行屏蔽，然后通知消防公司人员进行维修。

3：其他设施的维护，其他设施包括防火卷帘消防广播应急照明出口灯手提灭火器等。

防火卷帘应每月进行手自动升降测试，要运行顺畅。

消防广播系统可定期启动一次，应急照明要每月定期检查，主要查光亮度和延续时间，发现故障要马上维修或更换。

灭火器每月检查一次压力表，发现压力不够要马上补充。

佛山国安消防工程有限公司自动喷淋系统操作流程一：本系统为自动灭火系统，无需人手操作。

一：日常保养维护的注意事项：1：定期消火栓加压泵检查，一般每月一次，试验时间在一分钟。

记得在试验时先关闭出水阀门，开启试验阀，使水不影响管网。

试验完毕需按阀门常开常闭标志恢复原来的状态。

水泵控制电柜有“自动”和“手动”两种状态，平时应在“自动”状态。

试验直接在电柜处启动水泵时，需先设置为“手动”状态。

2：每月定期检查压力表，压力表一般保持0.35-----0.8Mpa压力值，如果超过该范围，应马上通知消防公司检查维修。
