九年级电学电磁学练习题

九年级下册电与磁专题练习（解析版）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。

你认为小明的做法对吗?____为什么?_________。

（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。

① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。

② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。

请你指出小明实验设计中存在的问题并提出改进方法。

存在问题：_____________。

改进方法：_________________。

（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。

【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据UIR可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。

人教版九年级物理电磁学练习题一、选择题1. 电磁铁的基本构成是（）。

A. 导线和集电环B. 导线和螺铁C. 导线和铁心D. 导线和电源2. 在通电螺线管的中心孔中插入铁芯，将对螺线管的电磁铁形成（）。

A. 左侧和内侧不变，右侧和外侧强磁场增加B. 左侧和内侧增强，右侧和外侧强磁场增加C. 左侧和内侧减弱，右侧和外侧强磁场增加D. 左侧和内侧变化不明显，右侧和外侧减弱3. 电磁感应是指（）。

A. 导体中存在电流时，产生磁场作用于相邻的导体，从而在相邻导体中感应出电压B. 导体中存在磁场时，产生电流作用于相邻的导体，从而在相邻导体中感应出电压C. 导体与电源之间产生电流，从而感应磁场作用于相邻的导体，相邻导体中产生磁场D. 导体与电源之间产生电流，从而感应磁场作用于相邻的导体，相邻导体中感应出电压4. 以下现象中，不是由电磁感应产生的是（）。

A. 发电机在转动过程中产生电流B. 变压器中产生交变电压C. 电磁铁在通电时吸引铁块D. 电动机转动时产生电磁场5. 以下关于电磁铁的说法中，错误的是（）。

A. 通电后，电磁铁的磁性消失B. 电磁铁的强弱与导线周围的线圈数目无关C. 电磁铁是利用电流的磁效应制造的D. 电磁铁的磁化可以通过增大电流来实现6. 相同电流通过多匝电线圈时，电磁铁的磁性（）。

A. 无变化B. 增强C. 减弱D. 消失7. 下列现象中，不属于电磁感应现象的是（）。

A. 使用手机接听电话B. 收听调频广播C. 使用扫描仪进行影像扫描D. 使用电磁炉加热食物8. 电磁感应现象是在（）情况下发生的。

A. 有直流电流流过导线时B. 导体带有特定材料时C. 磁场发生变化时D. 电压差存在于导线之间时9. 在匀强磁场中充移动的导体发出的电动势是（）。

A. 取决于导线的长度和电流的方向B. 利用摩尔斯电码C. 线形的规律音频D. 利用四位音频加密技术10. 电磁铁的电磁铁形成的基本条件是（）。

A. 导线通电方向垂直于磁场线方向B. 导线通电方向与磁场线方向相同C. 导线通电方向与磁场线方向相反D. 导线通电方向无关紧要二、填空题1. 利用右手螺旋定则可以判断通电电线的的（）。

初三电磁学练习题电磁学是物理学中重要的一个分支，研究电与磁的相互关系，涵盖了电场、磁场、电磁感应等概念和原理。

掌握电磁学的基本知识对初中物理学习和进一步的科学发展至关重要。

本文将为初三学生提供一些电磁学练习题，帮助巩固已学知识和扩展自己的掌握范围。

一、选择题1. 磁铁两端分别放置N极和S极朝上的磁铁，将两者接近放置，预测磁铁之间的相互作用情况，以下选项中哪个最准确？A. 两者互相吸引B. 两者互相排斥C. 没有任何作用力D. 作用力的方向不确定2. 通过电磁感应原理制作电动车，以下哪个设备必不可少？A. 纽扣电池B. 电动机C. 磁铁D. 电线3. 电磁铁是由通电线圈和铁芯构成的，以下哪个说法是正确的？A. 没有电流通过时，磁铁不具备磁性B. 电流越大，磁铁越弱C. 铁芯对电磁铁的磁性没有影响D. 磁铁的极性由电流的方向决定4. 用左手握住焦耳定律所代表的方程，则拇指指向哪个方向？A. 电流的方向B. 磁场的方向C. 电势差的方向D. 物体运动的方向5. 下图中产生磁感线的是哪一个装置？A. 高压输电线B. 电动机C. 电磁铁D. 电子游戏机二、简答题1. 请解释电场和磁场的区别和联系。

2. 举例说明电磁感应现象在生活中的应用。

3. 什么是法拉第电磁感应定律？请写出其数学表达式。

4. 用适当的词语填空：电磁铁磁性的强弱和电流的（）有关。

5. 请解释洛伦兹力的概念，并描述在一个导体内通有电流时洛伦兹力的方向。

三、计算题1. 若一根电线通有3A的电流，长度为10m，放在垂直磁场强度1T的磁场中，求电流所受的洛伦兹力大小。

2. 一根导线长为0.5m，在其中3A的电流，如果在垂直于导线的磁场强度为2T的磁场中，导线所受的洛伦兹力为4N，请计算磁场的方向。

3. 一根3m长的导线放在磁场中，电流强度为2A，导线所受洛伦兹力为6N，求磁场的强度。

4. 一根长为2m的导线，通有3A的电流，垂直放置在磁场中，若导线受到的洛伦兹力为4N，求磁场的强度。

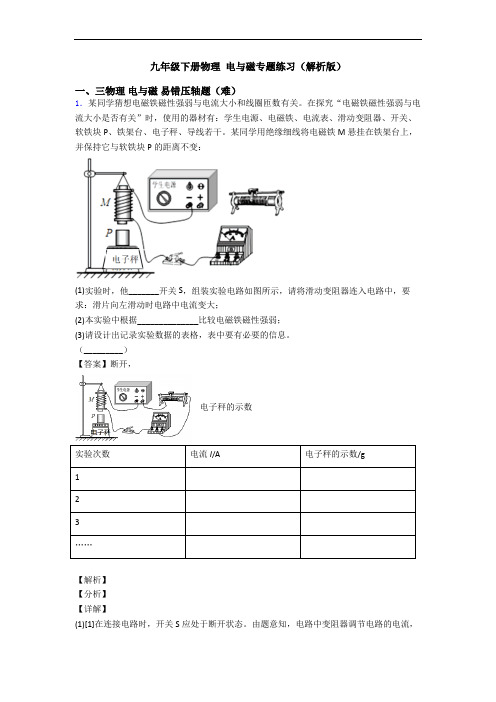

九年级下册物理电与磁专题练习（解析版）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。

2024年初三物理电磁学练习题及答案一、选择题（共20题，每题2分，共40分）1. 电流通过一段直导线时，它会产生：A) 电场 B) 磁场 C) 电磁场2. 当一个通有电流的导线靠近一个磁铁时，导线会受到：A) 电场力 B) 重力 C) 磁场力3. 水银温度计使用的物理原理是基于：A) 热传导 B) 热辐射 C) 热对流4. 以下哪项是地磁场的来源？A) 地心热 B) 地壳变动 C) 地球自转5. 常见的静电现象包括：A) 闪电 B) 发光 C) 摩擦产生电荷6. 以下哪个不是电路中常见的元件？A) 电池 B) 导线 C) 足球7. 一个磁铁的两个极中，哪个极是南极？A) 长的那一端 B) 短的那一端 C) 取决于磁铁的制造方法8. 金属的导电特性是由什么提供的？A) 电子的流动 B) 电子云的形成 C) 离子的排列9. 静电力的大小与下面哪个因素有关？A) 电荷的大小 B) 电荷之间的距离 C) 电荷的形状10. 直流电和交流电的不同在于：A) 电流的方向 B) 电压的波动 C) 电荷的数量二、填空题（共10题，每题3分，共30分）11. 磁感应强度的单位是_______。

12. 电阻的单位是_________。

13. 静电力遵循_______定律。

14. 电流的单位是_________。

15. 法拉第是______的单位。

16. 阿伏伽德罗常数的数值是______。

17. 静电场中，电场强度的单位是_________。

18. 法拉第电磁感应定律是关于______的现象。

19. 电磁波的传播速度是______。

20. 电流强度与电阻成反比，与电压成_______。

三、解答题（共5题，每题10分，共50分）21. 两个平行的导线，一个电流从南到北，另一个电流从北到南。

它们之间会发生什么现象？解释其中的物理原理。

答案：两个平行导线中的电流会互相产生磁场，导致彼此受到磁力作用。

根据安培定律，电流方向相同的导线会互相吸引，而电流方向相反的导线会互相排斥。

初三物理电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生磁场，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：B2. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案：A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关？A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案：D4. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案：D5. 电动机的工作原理是：A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案：A6. 直流电动机的换向器的作用是：A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案：B7. 电磁感应现象是下列哪位科学家发现的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B8. 发电机的工作原理是：A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案：D9. 根据右手定则，当导体切割磁力线时，导体中产生的感应电流方向与：A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案：B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案：D二、填空题（每空1分，共10分）11. 电流的磁效应最早是由________发现的。

答案：奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关，其关系可以用公式________表示。

答案：F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关，其中电流越大，线圈匝数越多，铁芯存在时，电磁铁的磁性越________。

答案：强14. 电动机是将________能转化为机械能的设备。

2023年初三物理电磁学练习题及答案一、选择题1. 下列哪个物体不是电介质？A. 橡胶球B. 木头C. 铜制导线D. 空气答案：C2. 在电路中加入铁芯电感线圈，可以有效地增加电感量的原因是什么？A. 铁芯电感线圈的电感量本身相对较大B. 铁芯电感线圈的铁芯能够增加磁通量C. 铁芯电感线圈的铁芯能够减小电感线圈的电阻D. 铁芯电感线圈的磁性能够增加电流的流经答案：B3. 在电磁铁两极之间放置一块铜板，当通电时，铜板会发生什么变化？A. 铜板被电磁铁吸附B. 铜板发生弯曲C. 铜板产生感应电流D. 铜板变成磁体答案：C4. 对于以下哪个电磁波，频率最高？A. 无线电波B. 红外线C. X射线D. 可见光答案：C5. 下列哪个选项正确地描述了电磁波在真空中的传播速度？A. 电磁波在真空中传播速度较慢B. 电磁波在真空中传播速度较快C. 电磁波在真空中传播速度与介质有关D. 电磁波在真空中无法传播答案：B二、填空题1. 在电路中，电流的强度单位是_____________。

答案：安培（A）。

2. 一根导线通以电流，会产生一个_____________磁场。

答案：环形。

3. 微小的磁铁，如_________________，都有两极。

答案：铁钉。

4. 电磁波是由_____________和_____________交替而成的波动。

答案：电场、磁场。

5. 电磁波的频率单位是_____________。

答案：赫兹（Hz）。

三、简答题1. 解释什么是电磁感应现象。

答：电磁感应现象是指当导体在磁场中运动或磁场的强度变化时，会在导体中产生感应电流或感应电动势的现象。

2. 请简述电磁波的特点及其在生活中的应用。

答：电磁波无需介质传播，其特点是具有无线传输、速度快、能量高、穿透力强等特点。

在生活中，电磁波广泛应用于通信、无线电、电视、雷达、医学影像等领域。

四、计算题1. 一个电流为2A的电磁铁，匝数为1000圈，求其磁感应强度。

【物理】九年级物理电与磁题20套(带答案)含解析一、电与磁选择题1．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（）A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S 极，乙是N极【答案】 B【解析】【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。

故答案为：B。

【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）2．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。

故答案为：C。

【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

（物理）九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

【物理】九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
