粉尘传感器、粉尘浓度在线检测使用及说明书一、产品简介：粉尘变送器，是一智能型仪表。
其最大特点就是低功耗和友好的人机界面，操作方便。
本产品主要应用于电子、制药、空调净化、食品卫生、医院、空气清新等领域。
该产品即时准确了解现场的灰尘浓度，还有4~20mA，0-5V，0-10V 模拟信号输出，检测粉尘浓度趋势变化，实现远距离传输，还可以与各种标准的二次仪表连接。
二、技术参数：●电源电压：12-24V DC(直流供电)工作温度：-10-65摄氏度消耗电流：20mA最大最小粒子检出值：0.8微米灵敏度：0.5V/(0.1mg/m3)清洁空气中电压：0.9V 典型值工作温度：-10~65℃存储温度：-20~80℃使用寿命：5年（正常情况下）负载电阻：电流输出型：≤500Ω传感器稳定时间：接通电源后约1分钟系统精度：±10%平均功耗： 42mA ●输出信号电流输出：三线4~20mA电压输出：0~5V或0~10V网络输出：RS485（红色，供电正;黑色，供电负；蓝色，RS485正；绿色，RS485负）无线输出（无线zigbee，无线RF，无线GPRS）三.注意事项1.请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；如有问题请尽快与我公司联系。
⒉使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。
接线发生任何错误都会使变送器发生不可逆转的损坏。
3.用户在使用时不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。
4.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则可造成粉尘测量出现错误。
5.安装在环境相对稳定的区域，避免直接光照，远离窗口及调、暖气等设备，避免直对窗口，房门。
6.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装，拆卸变送器时必须先断开电源,禁变送器内有水进入可导致不可逆转变化7.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击。
便携式粉尘浓度检测仪安全操作及保养规程1. 引言便携式粉尘浓度检测仪是一种用于测量空气中粉尘浓度的仪器，广泛应用于建筑工地、工业车间等需要对空气中粉尘浓度进行监测的场所。
为了确保仪器的正常工作和使用的安全性，必须严格遵守操作规程和保养要求。
2. 安全操作规程2.1 仪器准备在使用便携式粉尘浓度检测仪之前，需要进行以下准备工作： -确保仪器处于合适的工作环境，避免阳光直射和高温环境； - 确保仪器的电量充足，或者连接外部电源进行供电； - 检查仪器的传感器和滤芯是否正常； - 将仪器放置在平稳的地面上以确保稳固； - 要求使用者佩戴防护口罩，手套和护目镜等个人防护装备。
2.2 启动与设置按照以下步骤进行启动和设置： 1. 按下电源开关并等待仪器启动；2. 进入仪器设置菜单，根据需要调整测量单位和报警阈值等参数；3. 选择所需的测量模式（单次测量、连续测量等）；4. 在测量开始前预热仪器一段时间。
2.3 操作步骤执行以下操作步骤进行粉尘浓度测量： 1. 将仪器的探头放置在需要测量的位置，并确保其与空气充分接触； 2. 等待一段时间，直到仪器显示出稳定的测量结果； 3. 根据需要记录或保存测量数据； 4. 定期校准仪器，以确保测量结果的准确性。
2.4 注意事项在操作便携式粉尘浓度检测仪时，请注意以下事项： - 不要将仪器暴露在高温或低温环境中； - 避免将仪器暴露在潮湿的环境中，以防止损坏； - 在测量过程中，不要将仪器用于爆炸危险区域； - 不要使用力量或过度压力触碰仪器，以防止损坏传感器； - 定期清洁仪器，移除滤芯上的粉尘和污垢。
3. 保养规程为了保持便携式粉尘浓度检测仪的正常运行和延长其使用寿命，需要注意以下保养事项： 1. 定期检查仪器的电池电量，并及时充电或更换电池； 2. 定期校准仪器，以确保测量结果的准确性； 3. 每次使用结束后，将仪器放置在安全干燥的地方，避免长时间暴露在高温或潮湿的环境中； 4. 定期清洁仪器的外壳和探头，避免粉尘和污垢影响测量结果； 5. 如果仪器出现故障或异常，请及时联系供应商或技术支持进行维修和调试。
粉尘浓度变送器测量尘埃粒子经过一个固定探头的静电荷感应量。
尘埃粒子与探头感应产生静电荷，通过探头进行信号放大并传送进监测控制系统。
静电荷的大小与尘埃粒子的流量成比。
本系统的高科技电子线路把这部分电荷转换成为控制信号输出，启动粉尘超标排放警报，同时用于连续记录粉尘粒子的总量或浓度。
装置提供了目前世界最新交流耦合技术。
这是现代最精确和稳定的监测技术，特别适合连续排放记录和数据累积。
本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量（mg/sec）或排放浓度(mg/m3）。
在燃烧工况相对稳定的情况下（即在同一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化，小于±90%的变动），本系统经直接校定后也可用于在线监测排放浓度（单位＝mg/M3）。
使用范围粉尘浓度变送器广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。
典型用途包括布袋除尘器滤袋破损的探测，或粉状材料回收、产品输送总量监测，或各种大小、各种燃料的锅炉烟尘排放浓度监测。
技术规范操作环境温度-20℃～60℃（电子部件）操作环境湿度不结露90%操作环境振动最高连续震荡量，任何方向、任何频率：均方根值2g (20m/s2)操作环境电磁场在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场)操作环境保护保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，不锈产品介绍粉尘浓度变送器四大特点：钢探针管道气体压力-0.1 –1MPa管道气体流速1m/s～30m/s管道气体温度－50℃～450℃管道外径0.1米～4 米探针结构标准探针是M6，长度160 mm 316 不锈钢棍。
尘埃颗粒大小范围标称0.1μM～200 μM，在标称范围外仍然能够接收但信号特性有点不同。
零点漂移(时间) 每年低于量程的1% 。

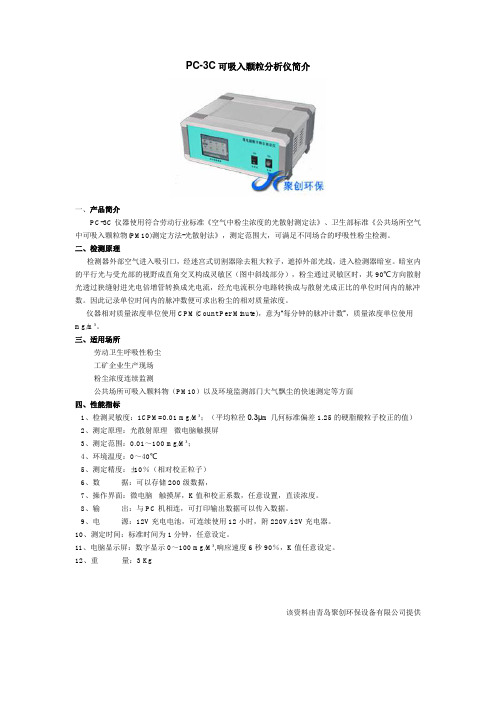

PC-3C可吸入颗粒分析仪简介一、产品简介PC-3C仪器使用符合劳动行业标准《空气中粉尘浓度的光散射测定法》、卫生部标准《公共场所空气中可吸入颗粒物(PM10)测定方法-光散射法》，测定范围大，可满足不同场合的呼吸性粉尘检测。
二、检测原理检测器外部空气进入吸引口，经迷宫式切割器除去粗大粒子，遮掉外部光线，进入检测器暗室。
暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进光电倍增管转换成光电流，经光电流积分电路转换成与散射光成正比的单位时间内的脉冲数。
因此记录单位时间内的脉冲数便可求出粉尘的相对质量浓度。
仪器相对质量浓度单位使用CPM(Count Per Minute)，意为“每分钟的脉冲计数”，质量浓度单位使用mg/m³。
三、适用场所劳动卫生呼吸性粉尘工矿企业生产现场粉尘浓度连续监测公共场所可吸入颗料物（PM10）以及环境监测部门大气飘尘的快速测定等方面四、性能指标1、检测灵敏度：1CPM=0.01 mg/M³；（平均粒径0.3μm几何标准偏差1.25的硬脂酸粒子校正的值）2、测定原理：光散射原理微电脑触摸屏3、测定范围：0.01～100 mg/M³；4、环境温度：0～40℃5、测定精度：±10％（相对校正粒子）6、数据：可以存储200级数据，7、操作界面：微电脑触摸屏，K值和校正系数，任意设置，直读浓度。
8、输出：与PC机相连，可打印输出数据可以传入数据。
9、电源：12V充电电池，可连续使用12小时，附220V/12V充电器。
10、测定时间：标准时间为1分钟，任意设定。
11、电脑显示屏：数字显示0～100 mg/M³,响应速度6秒90％，K值任意设定。
12、重量：3 Kg该资料由青岛聚创环保设备有限公司提供。
粉尘颗粒测试仪使用方法说明书一、前言粉尘颗粒测试仪是一种用于检测空气中粉尘颗粒浓度的设备，广泛应用于工业、医疗、环境等领域。
本说明书旨在向用户提供粉尘颗粒测试仪的正确使用方法，以确保测试结果准确可靠。
二、设备介绍1. 外观描述粉尘颗粒测试仪外观小巧轻便，呈方形设计，便于携带和操作。
仪器正面有大尺寸液晶显示屏，背部设有操作按钮和充电接口。
2. 功能介绍粉尘颗粒测试仪具有以下核心功能：- 实时监测：仪器能够实时监测空气中的粉尘颗粒浓度。
- 数据记录：仪器自动记录测试数据，并支持通过USB接口导出。
- 报表生成：仪器可以根据测试数据生成详细的测试报告。
- 报警功能：当粉尘颗粒浓度超过设定阈值时，仪器会发出警报提醒用户。
三、使用步骤1. 准备工作a) 确保仪器已充电完毕，电量充足。
b) 检查仪器传感器是否干净无杂质，如有污物应及时清理。
2. 开机与设置a) 按下仪器背部的电源按钮，待仪器启动并进入待机状态。
b) 按照仪器显示屏上的提示，设置相关参数，如采样时间间隔、报警阈值等。
3. 进行测试a) 将仪器稳定放置在希望测试的位置。
b) 按下仪器正面的测试按钮，开始进行测量。
仪器将自动采集数据并显示在屏幕上。
c) 测试完成后，仪器将自动停止测量并显示测试结果。
四、数据处理与导出1. 数据处理仪器可以通过内部算法对测试数据进行处理，如计算平均值、最大值、最小值等。
用户可以通过仪器菜单栏中的相关选项进行设置和查看。
2. 数据导出a) 将仪器连接至计算机，使用USB线缆将其连接。
b) 打开计算机上的数据导出软件，并按照提示将测试数据导出到计算机中。
c) 用户可将导出的数据用于生成详细的测试报告，或进行进一步的数据分析。
五、注意事项1. 使用环境粉尘颗粒测试仪适用于室内和室外环境的测试。
在测试过程中，要注意避免水、油、化学品等物质进入仪器，以避免影响测试准确性。
2. 保养与维修定期检查仪器传感器的清洁程度，并定期进行校准和维护。
粉尘颗粒分析仪使用方法说明书使用方法说明书一、使用前准备1. 安装：确保粉尘颗粒分析仪已正确安装在稳定的工作台上，且电源线已插入电源插座。
2. 校准：在使用粉尘颗粒分析仪之前，需要先进行校准。
校准包括仪器校零和校正传感器读数两个步骤。
二、校准1. 仪器校零：a) 打开仪器前盖，检查传感器是否完好无损。
b) 确保环境空气干燥无尘，并调整仪器底部的开关，使其进入校零模式。
c) 等待仪器完成校准，校准完成后，屏幕上的指示灯将变为绿色。
d) 关闭仪器前盖。
2. 校正传感器读数：a) 确保校零完成后仪器处于正常工作状态。
b) 选择适当的粉尘颗粒标准样品，将其放入仪器的取样室。
c) 按下仪器上的校正按钮，仪器将自动对标准样品进行校正，并显示校正结果。
d) 根据校正结果调整仪器的读数，直到显示屏上的数值与标准样品一致。
e) 关闭仪器。
三、使用1. 开机：a) 按下仪器上的电源按钮，等待仪器启动。
b) 启动完成后，仪器的屏幕将显示当前颗粒浓度。
2. 设置参数：a) 仪器启动后，按下菜单按钮进入设置界面。
b) 使用仪器上的调节按钮，在设置界面中选择所需参数，如测量时间、报警阈值等。
c) 完成参数设置后，按下确认按钮保存并退出设置界面。
3. 测量：a) 将待测样品放入取样室中，并关闭取样室门。
b) 按下测量按钮开始测量。
c) 仪器将根据设定参数进行测量，并显示实时测量结果。
d) 测量完成后，仪器会自动停止测量，并显示最终结果。
4. 数据存储：a) 仪器可将测量结果存储在内部存储器中，也可通过USB接口将数据导出至计算机。
b) 如需存储数据，按下存储按钮，仪器将保存当前测量结果。
c) 如需导出数据，将仪器与计算机连接，并按照仪器和计算机之间的数据传输协议进行操作。
5. 关机：a) 按下仪器上的关机按钮，等待仪器关闭。
b) 关机完成后，拔出电源线。
四、维护与保养1. 清洁：a) 使用干净的软布轻拭仪器表面，去除粉尘和污渍。
粉尘粒子检测仪的粉尘检测是怎样的检测仪操作规程空气中的微粒在光的照射下会发生散射，这种现象叫光散射。
光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。
但是就散射光强度和微粒大空气中的微粒在光的照射下会发生散射，这种现象叫光散射。
光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。
但是就散射光强度和微粒大小而言，有一个基本规律，就是微粒散射光的强度随微粒的表面积增加而增大。
这样只要测定散射光的强度就可推知微粒的大小，就是光散射式粒子计数器的基本原理。
实际上，每个粒子产生的散射光强度很弱，是一个很小的光脉冲，需要通过光电转换器的放大作用，把光脉冲转化为信号幅度较大的电脉冲；然后再经过电子线路的进一步放大和甄别，从而完成对大量电脉冲的计数工作。
此时，电脉冲数量对应于微粒的个数，电脉冲的幅度对应于微粒的大小。
粉尘粒子检测仪是用于检测空气洁净度等级的一种仪器，粉尘粒子检测仪通过测量单位体积内的尘埃粒子数量(浓度)以及尘埃粒子的粒径分布情况来判断空气的洁净度等。
一般来说，相应同粒径的粒子浓度含量起多，则空气洁净度等级越低，空气质量也越差。
粉尘粒子检测仪工作流程设置采样周期为1分钟，每点采样次数为3，房间采样点数为4，房间采样地址定义为1。
用软管连接仪器采样口和等速采样头，并固定采样头至第一点测量位置，按启动键仪器开始测量，1分钟后打印出第一点的第一组数据；继续测量直到打印出第三组数据，仪器自动停止采样；接着把等速采样头移动至第二测量位置；按同样方法测完第二点数据，直至4个测量点数据全部测量完毕，仪器自动打印出该房间的UCL数据，作为该房间洁净度等级判定的依据。
粉尘粒子检测仪符合国家《粉尘粒子检测仪校准规范》规定的技术要求，整机功能采用微电脑控制处理，可直接打印检测结果。
具有功能多、测量精度高、速度快、便于携带和操作简单等特点。
仪器一次采样可同时测得六个粒径通道的尘埃粒子数，并能选择观察其中某一粒径通道粒子的数目及其变化情况，对于研究、检测和评价各种洁净环境都十分方便。
PC-3A型激光可吸入粉尘连续测试仪说明书青岛聚创环保设备有限公司激光可吸入粉尘连续测试仪(PC-3A型）说明书一、概述：袖珍式激光可吸入粉尘连续测试仪（以下简称袖珍式粉尘仪）用于公共场所空气中可吸入粉尘(PM10)浓度和洁净环境单位体积空气里粒径为0.5—5.0μm尘埃粒子的数量。
是疾病预防控制中心，卫生监督，环境灰尘监测等部门实时快速测量以上项目的新一代智能化测量仪器。
本仪器为小型袖珍式测量仪器,采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。
由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。
本仪器体积小,携带方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单，交直流两用等优点。
适宜无外电源场合测量。
可广泛应用于各类公共场所及电子、光学、食品、航天和航空等领域。
二、主要技术指标1、可吸入粉尘测量范围：0.001~10mg/m³；1-999999粒/L2、检测灵敏度：0.001mg/m³；测量最小颗粒物粒径0.5µm；3、测量粒径档别：0.5—10µm粒子；4、粉尘浓度测量相对误差：±10%5、稳定性相对误差：±2.5%6、采样流量：1.0L/min7、采样流量误差：≤2.5%8、采样流量稳定性：≤±5%9、颗粒物捕集特性满足Da50=（10±0.5um），δg=1.5±0.1的要求；10、仪器测定的重现性误差:平均相对标准差小于±7%；11、与比重法比较,总不确定度(ROU)小于25%。
12、采样时间：1分；13、数据存储容量：500组数据；配接电脑：可实现网络传输，远程监控。
14、工作环境：温度（0－35℃）；湿度RH（20－70）％工作电源：交直流电源两用；内置高容量锂电池可连续工作3小时以上。
体积：105mm×215mm×50mm；17、重量；约500g.三、前、后面板及设置1、前面板2、各功能键使用说明（1）显示器：122X32点阵式液晶显示器；（2）复位健：使用方法见操作说明；（3）测试键：按此健进入测试程序,微电脑按预先设定完成采样,运算及数据显示；（4）存贮键：按此键显示当前存储区数据；（5）设定键：此键为设定修正后予确定，亦可查询当前粒子数量；（6）校正键：按此键仪器进入校正状态，此键为仪器送检时由检测人员进行操作。
目录一、主要技术指标------------------------------------（2）二、仪器结构原理------------------------------------（3）三、面板设置与功能-------------------------------（3-8）四、操作1、开机------------------------------------------（8-9）2、自校------------------------------------------------（9）3、测量操作--------------------------------------（9-10）4、查询操作------------------------------------（10-11）5、打印操作------------------------------------（11-12）6、清除操作----------------------------------------（12）7、停止与复位操作---------------------------（12-13）8、关机操作----------------------------------------（13）9、机内电池充电操作----------------------------（13）10、关于修正系数-----------------------------（13-14）五、注意事项维修和维护--------------------------（14）六、仪器的成套性-------------------------------------（15）使用说明书本仪器为疾病控制中心，卫生监督，环境监测等部门实时快速测量空气中可吸入颗粒物（PM10）浓度的新一代智能化测量仪器。
本仪器为光散射法便携式直读（PM10）测量仪器。
具有测试速度快，灵敏度高，稳定性好，重量轻，噪声低，操作简单，交直流两用等优点。
PC-3A(S)型粉尘检测仪说明书青岛聚创环保设备有限公司目录一、概述 (2)二、主要技术指标 (2)聚创环保全国统一热线：400-0532-363三、仪器结构原理 (3)四、显示按键与接口 (5)五、仪器操作 (5)六、注意事项维修与维护 (15)七、仪器的成套性 (16)一、概述本仪器为疾病控制中心，卫生监督，环境监测等部门实时快速测量空气中可吸入颗粒物浓度的新一代智能化测量仪器。
本仪器为光散射法便携式直读测量仪器。
具有测试速度快，灵敏度高，稳定性好，重量轻，噪声低，操作简单，交直流两用等优点。
特别适宜于无外电源的场合测量。
二、主要技术指标1.大屏幕液晶中文显示，内容丰富，液晶带蓝色背光，方便夜间应用。
2.具有内置实时时钟，测量数据带时间存储，方便用户的统计与分析。
3.可吸入颗粒物测量范围：0.001~10mg/m³；4.相对测量误差：≤±10%；5.检测灵敏度：0.001mg/m³；6.采样时间:可预置8组采样时间，每组的测量与停止时间在0~99分钟内用户均可设置；7.数据存储容量：系统分为10个数据存储区，每区200组数据，共可存储10区2000组数据；8.配接打印机：微型打印机，仅通过数据线与主机连接，随时随地直接打印，不再受因没有交流电源而无法打印的困扰；9.可通过串口将测量数据传输到电脑。
10.工作电源：内置电池，交直流两用；在内置电池充足电的情况下，可连续测量8小时。
11.主机体积：230mm×120 mm×42 mm；12.主机重量：600g；三、仪器结构原理本仪器根据我国卫生行业标准：“公共场所空气中可吸入颗粒物（PM10）测定方法光散射法”（WS/T 206-2001）设计。
本仪器是由组装在一起的感应器和数据处理器组成。
感应器是本仪器数据采集的关键部件，该部件的原理是将激光束经过一组非球面镜变成一束功率密度均匀分布的细测量光束,在光束轨迹的侧前方为一前焦点落在光束轨迹上，后焦点落在一光电转换器上的散射光收集透镜组，当一流动的取样空气通过激光束与散射光收集镜组的前焦点交汇处时，空气中的尘埃粒子发出与其物理尺寸相对应的散射光，散射光经过光学透镜收集，在后焦点处由光电转换器件接受并转换成相应的电信号。
感应器的采样气体进口设在仪器的顶端位置。
采集空气的动力源是一无刷直流风机。
数据处理器则将感应器收集到的电信号经过电子切割器将大粒子分离掉以后，由微处理器进行湿度、质量浓度等换算。
结果由LED显示器显示、储存或打印。
四、显示按键与接口仪器的面板上部为显示，仪器的面板下部为键盘及输入输出接口。
1、显示器显示器为128*64液晶显示器。
在工作时显示器具有背光显示，当长时间无按键输入时，显示屏将自动切断背光电源以节省电能，用户可通过按任意键唤醒背光显示。
2、按键每个数字键都有附加功能，具体请参考五、仪器操作，需要说明的是：在输入数据时，通过【设置】键输入小数点，通过【▲】、【▼】键输入正、负号。
3、接口仪器底部具有标准的RS232信号接口，用于连接打印机或者电脑。
管脚定义：2、 RXD3、 TXD 5、GND五、仪器操作1、开机：步骤操作显示说明2 将切换开关向下拨至下端位置，仪器进入待机界面。
待机界面在此界面中，区域是指下次测量所选择的数据存储区域，屏幕右上角的电池符号指示着当前的内置电池电量，屏幕最下方为当前的系统时间。
2、自校：仪器自校的目的是仪器自我检查仪器输出信号的底噪声，如果底噪声太大会影响测量结果。
区域:2 █待机中......12/08/16 13:00:00步骤操作 显示 说明1待机界面2按【自校】键仪器自动进行自校，自校时间1分钟。
自校中3自校时间1分钟，听到仪器中蜂鸣器鸣叫声，自校完成。
自校结束自校的底噪声通过液晶显示屏显示出来。
当自校结束，显示值低于10时，自校合格，蜂鸣器的结束提示为短响“嘀”声。
当自校结束，显示值大于10时，自校不合格，蜂鸣器的结束提示为长响“嘀”声。
对于自校不合格的仪器不能用于检测。
3、测量：区域:2 █待机中......12/08/16 13:00:00区域:2 █校正中 012/08/16 13:00:00区域:2 █校正中 (1)12/08/16 13:00:00仪表测量以前，应取下仪器上方进气口的防护盖。
步骤操作显示说明1 待机界面2 按【区域】键选择测量数据存储区。
存储区域选择界面测量时的数据存贮在哪里，这是本操作的目的。
本仪器内置10个存贮区，分别用数字0~9代表，屏幕中显示每个存储区域已存储的数据测量时间及样本数量，如果某个区域已有测量数据，则此区域不能被选择，用户可通过【清除】键清除该区域的数据，再用【确定】键选择该区域。
区域:2 █待机中......12/08/16 13:00:000: 12/08/16 0081: 12/08/16 0102: 12/08/18 0303: 12/08/20 0203 按【程式】键选择此次测量的时间间隔。
程式选择界面本仪器可预置8组采样时间间隔，每组的测量与停止时间在0~99分钟内用户均可设置；如选择测2分钟停3分时，仪器将执行每分钟测一次，连续测2次取平均值显示并储存，然后待机三分钟，再继续周而复始测量。
这种方法可连续观察大气尘埃浓度变化。
在此界面，按【设置】键可对对应程式的参数进行修改，按【确认】键保存设置的程式参数；4 按【测量】键进入测量程序。
测量界面完成2、3两项操作后，返回待机界面，此时按【测量】键，仪器便按设定的程序完成测量。
每次平均值的数据将存储在所指定的存储区内。
对于该界面显示内容的说明：区域：本次测量数据的存储区域；NUM：已经测量获得的样本数量；粒子：显示每秒钟测得的粒子数量及累计的粒子数量；PM2.5：换算获得的颗粒浓度，对于不同的型号，可能会显示PM10;0: 测01分停00分1: 测02分停00分2: 测03分停00分3: 测04分停00分区域:2 NUM:1 █粒子：002 390PM2.5: 0.049mg12/08/16 13:00:005 按【停止】键可停止本次测量。
当测量区域的数据已存满时，仪器也将自动停止测量，进入待机状态4、查询：步骤操作显示说明1 待机界面2 按【查询】键，选择要查询的测量数据存储区。
选择查询区域界面区域:2 █待机中......12/08/16 13:00:00区域:2 █待机中......12/08/16 13:00:000: 12/08/16 0081: 12/08/16 0102: 12/08/18 0303: 12/08/20 020查询哪个存储区域的数据，这是本操作的目的。
本仪器内置10个存贮区，分别用数字0~9代表，屏幕中显示每个存储区域已存储的数据测量时间及样本数量，如果某个区域没有测量数据，则此区域不能被查询。
通过【▲】【▼】键选择区域，并确定。
在此界面，按【清除】键可清除选定区域的数据。
3按【▲】【▼】键滚动查询数据。
数据查询界面通过【▲】【▼】键滚动查询本区域所有的测量数据，每条测量数据包括数据的序号、测量时间、测量值，通过按【确定】键，测量值可在颗粒数与浓度值之间切换。
在此界面按打印键，可以打印该区域的所有测量数据。
4按【返回】键退出至上一界面。
可查询其他区域的数据。
5、打印：（1）准备工作：用本机提供的数据联接缆线与微型打印机相应的数据接口联接。
将本仪器的电源接口通过提供的专用打印电源线与打印机连000: 22:48 008001: 22:50 010 002: 22:52 030 003: 22:54 0200: 12/08/16 0081: 12/08/16 010 2: 12/08/18 030 3: 12/08/20 020接，此时微型打印机的电源指示灯亮（绿色）。
（2）在数据查询界面（五.4.3）按【打印】键，打印机将打印出该区域存储的所有数据，格式如下：打印内容说明区域：00 PM2.5测量时间：12/08/15 13:00 序号时间颗粒数浓度001 13:00 36 0.045mg 002 13:01 40 0.048mg 003 13:02 36 0.045mg 004 13:03 36 0.045mg 005 13:04 36 0.045mg 006 13:05 36 0.045mg 007 13:06 36 0.045mg 008 13:07 36 0.045mg 009 13:08 36 0.045mg 打印时间：12/08/15 16:39 存储区域及测量数据类型数据的测量时间测量数据（注：本例中数据只是为了示例打印内容，并无实际意义）本次打印数据的打印时间6、清除数据：在区域选择及数据查询界面可清除数据，参照五.3.2及五.4.2；7、设置程式参数：本仪器可预置8组采样时间间隔，每组的测量与停止时间在0~99分钟内用户均可设置，参照五.3.3；8、关于修正零点及修正系数：将本仪器和经典测量法—称重法的采样器，或其他计量许可的基准可吸入颗粒物浓度测量仪器置于同一被测环境中，并同时启动仪器。
测试和采样结束后，根据本仪器在本次测量中所测的数据与称重法或其他计量许可的基准可吸入颗粒物浓度测量仪器在本次测量中的测量结果，求出其零点及系数，公式为：Y = AX + B其中：Y：其他方法测得的基准值X:本仪器的测量值A:修正系数B:修正零点步骤操作显示说明1待机界面区域:2 █待机中......12/08/16 13:00:002 按【设置】键进入参数设置界面。
参数设置界面3 按【确认】键对选择的参数进行修改。
修改参数通过数字键输入想要设置的参数，在参数输入状态，通过【设置】键输入小数点，通过【▲】、【▼】键输入正、负号。
按【确认】键保存设置的参数。
9、设置系统时钟：步骤操作显示说明1待机界面零点： 000000系数： 000001数据类型： PM2.5零点： 000000系数： 0.9000数据类型： PM2.5区域:2 █待机中......12/08/16 13:00:002 按【时钟】键显示当前的时钟。
3 按【设置】键进入时钟设置界面。
通过数字键输入想要设置的参数，按【确认】键保存设置的参数。
10、设置测量数据类型：对于该型号检测仪，具有测量PM2.5与PM10量程切换的功能，以下说明量程切换方法：步骤操作显示说明1待机界面12 - 08 - 1819 ：04 ：3012 - 08 - 1819 ：04 ：30区域:2 █待机中......12/08/16 13:00:002按【设置】键进入参数设置界面，移动光标至“数据类型”一项按【确认】键，数据类型的显示将在PM2.5与PM10之间切换，按【返回】键保存设置参数并退出。
