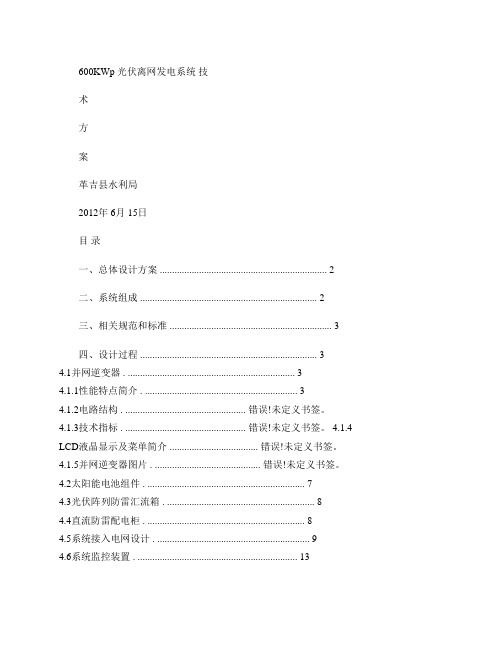

600KWp 光伏离网发电系统技术方案革吉县水利局2012年 6月 15日目录一、总体设计方案 (2)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (3)4.1并网逆变器 . (3)4.1.1性能特点简介 . (3)4.1.2电路结构 . ................................................. 错误!未定义书签。
4.1.3技术指标 . ................................................. 错误!未定义书签。
4.1.4 LCD液晶显示及菜单简介 .................................... 错误!未定义书签。
4.1.5并网逆变器图片 . ........................................... 错误!未定义书签。
4.2太阳能电池组件 . (7)4.3光伏阵列防雷汇流箱 . (8)4.4直流防雷配电柜 . (8)4.5系统接入电网设计 . (9)4.6系统监控装置 . (13)4.7环境监测仪 . (15)4.8系统防雷接地装置 . (16)五、系统主要设备配置清单 (17)六、系统原理框图 (18)七、参考案例 (18)一、总体设计方案针对 300KWp 的太阳能光伏并网发电系统地面电站项目,建议采用集中发电、集中并网方案,将系统分成个 250KW 的并网发电单元,单元发电接入 0.4KV 低压配电柜,最终实现整个并网发电系统并入用户侧交流电网。
单晶硅组件的面积 6300平米 -7300平米。
系统的电池组件选用 205Wp 单(多晶硅太阳能电池组件,其工作电压为 36.7V ,开路电压约为 44.6V 。
经过计算, 每个光伏阵列按照 16块电池组件串联进行设计, 250KW 的并网单元需配置 92个光伏阵列, 1470块电池组件 , 其功率为 301.350KWp 。

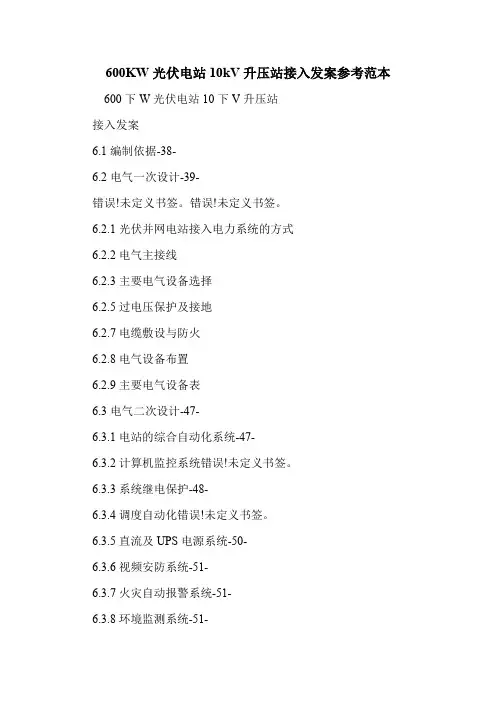

600KW光伏电站10kV升压站接入发案参考范本600下W光伏电站10下V升压站接入发案6.1编制依据-38-6.2电气一次设计-39-错误!未定义书签。
错误!未定义书签。
6.2.1光伏并网电站接入电力系统的方式6.2.2电气主接线6.2.3主要电气设备选择6.2.5过电压保护及接地6.2.7电缆敷设与防火6.2.8电气设备布置6.2.9主要电气设备表6.3电气二次设计-47-6.3.1电站的综合自动化系统-47-6.3.2计算机监控系统错误!未定义书签。
6.3.3系统继电保护-48-6.3.4调度自动化错误!未定义书签。
6.3.5直流及UPS电源系统-50-6.3.6视频安防系统-51-6.3.7火灾自动报警系统-51-6.3.8环境监测系统-51-6.3.9电气二次设备布置-52-6.3.10电气二次设备-52-6.1编制依据项目设计遵循以下标准、规范：《高压/低压预装箱式变电站选用导则》(DL/T537-2002)《导体和电器选择设计技术规定》(DL/T5222-2005)《电能M计M系统设计技术规程》(DL/T5202-2004)《电测量及电能计暈装買设计技术规程》(DL/T5137-2001)《电力系统调度自动化设计技术规程》(DL5003-2005)《电测量及电能计量装罝设计技术规程》(DL/T5137-2001)《电网调度管理条例》(中华人民共和国国务院令第115号) 《建筑设计防火规范》(GB50016-2006)《继电保护和安全自动装置技术规程》(GB/T14285-2006)《电力工程电缆设计规范》(GB50217-2007)《电力装罝的继电保护和臼动装罝设计规范》(GB/T50062-2008) 《光伏系统并网技术要求》(GB/T19939-2005)《光伏发电站接入电力系统技术规定》(GB/T19964-2012)《电力设施抗震设计规范》(GB50260-2013)《3〜110下V高压配电装置设计规范》(GB50060-2008)《建筑物防S设计规范》(GB50057-2010)《交流电气装置的接地设计规范》(GB/T50065-2011)6.2电气一次设计6.2.1光伏并网电站接入电力系统的方式根据并网光伏电站的建设规模及滁州地R的电网现状，初步确定在场内建设1座io下v开关站，送入距木开关站附近的io下v电网。
600W太阳能供电系统方案（二）|发布者:604240609|查看数: 1938|评论数: 2摘要: 二．施工方案系统设备所有的安装，将按照设备技术手册中规定的操作规程、相关的安装标准和安全规范进行。
系统的建设将遵循绿色能源工程的原则。
在太阳能发电系统的建设过程中将尽量保持对周围环境的保护 ... 二．施工方案系统设备所有的安装，将按照设备技术手册中规定的操作规程、相关的安装标准和安全规范进行。
系统的建设将遵循绿色能源工程的原则。
在太阳能发电系统的建设过程中将尽量保持对周围环境的保护，保证周围路面环境（包括植被）免遭破坏。
我方将负责提供设备安装所需的工具和检查、实验设备，并指派有经验的专业技术人员在现场对设备的安装进行监督和检查。
同时，将邀请业主单位参加安装工作的全部过程，以确保业主管理人员对整个系统的基本维修有初步的了解。
1）施工内容及方式A：设备安装a.太阳电池组件安装；b.蓄电池安装；c.总体控制部分（光伏充放电控制器及逆变器）安装；d.其他线路安装施工安装方式：将全部由我方的专业技术人员进行施工安装现场指导。
B：系统调试a.工作点的测试：太阳电池不同时段充电电压、充电电流；光伏充放电控制器过充、过放电压及充电电压控制范围、输出功率；蓄电池总电压是否符合规定值；光伏逆变器的输出电压及功率是否在规定范围内。
b.系统功能调试：控制器过压、欠压、过载、短路、正负极反接故障等保护功能；逆变器输出电压及电流是否符合规定。
c：系统开通在系统安装结束后，将由公司专业技术人员，按照设备规格对已完成的设备在各种工作模式下进行试验和测量。
调试工作过程，按照设备技术手册中所规定的操作规程和相关的安全规定进行。
若发现设备的实际性能和参数不符合相应的指标，将采取适当的措施进行纠正。
设备调试结束后，设备须达到或超过设备规格所包含的性能参数指标。
2）施工主要机械、仪表a.指南针：用于准确测量出太阳电池方阵建设的具体方位；b.水平尺：用于测量建设的方阵是否在同一水平面；c：钢卷尺（3-5m）；d：万用表（4位表、最大电流50A以上）；e：接地电阻测试仪；f：锤、锯弓、破坏钳等一般电力和机械工程施工常规工具。

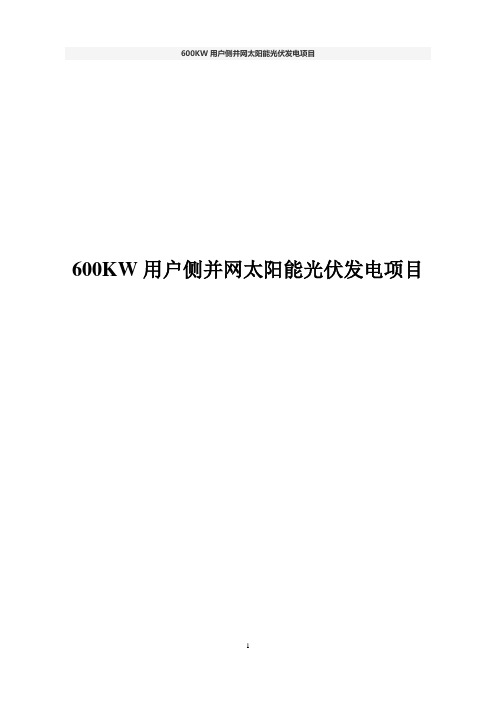

600KW用户侧并网太阳能光伏发电项目《建设项目环境影响报告表》编制说明《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
1.项目名称——指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2.建设地点——指项目所在地的名称，公路、铁路应填写起止地点。
3.行业类别——按国标填写。
4.总投资——指项目投资总额。
5.主要环境保护目标——指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和厂界距离等。
6.结论与建议——给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。
同时提出减少环境影响的其他建议。
7.预审意见——由行业主管部门填写答复意见，无主管部门项目，可不填。
8.审批意见——由负责审批该项目的环境保护行政主管部门批复。
建设项目基本情况项目名称600KW用户侧并网太阳能光伏发电项目建设单位集团控股有限公司法人代表联系人联系电话邮政编码通讯地址集团控股有限公司建设地点市工业园建设性质新建■ 改扩建□ 技改□行业类别及代码电力、热力的生产和供应业D44占地面积（平方米）/建筑面积（平方米）/绿化面积（平方米）/总投资（万元）1980环保投资（万元）0.198环保投资占总投资比例（%）0.01一、项目由来在严峻的能源替代形势和人类生态环境恶化的压力下，世界各国都把开发利用可持续的清洁能源作为未来的能源发展战略目标，其中太阳能以其资源丰富、没有地域界限和清洁等独特优点成为人们关注的热点。
太阳能光伏发电是利用太阳能电池的光伏效应原理将太阳辐射直接转换为电能的一种发电形式。
太阳能光伏发电产业在持续的技术进步和逐步完善的法规政策强力推动下，快速发展，具有良好的市场前景。
现由集团控股有限公司在市工业园新建“600KW用户侧并网太阳能光伏发电项目”。
家用太阳能供电系统一、概述1、太阳能供电系统的组成太阳能供电系统由太阳能电池组件、太阳能控制器、逆变器、蓄电池（组）组成。
（1）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。
其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。
电池组件的种类及特点：表1：（2）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，合格的控制器还应具备温度补偿的功能。
其他附加功能如光控开关、时控开关都应当是控制器的可选项。
（3）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
其作用是在有光照时将太阳能电池组件所供出的电能储存起来，到需要的时候再释放出来。
蓄电池的种类及特点（4）逆变器：逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
它由逆变桥、控制逻辑和滤波电路组成。
逆变器还具有自动稳压功能，可改善光伏发电系统的供电质量。
家用太阳能供电系统如图：图1：2、离网与并网太阳能光伏供电系统分为离网、并网发电及两者结合。
（1）通过太阳能光伏组件将太阳辐射能转换为电能的发电系统称为光伏发电系统，与公共电网相联接的关系系统称为并网光伏发电系统。
（2）离网光伏系统的使用独立于电网，如目前多用于弱电低功耗使用，如。
太阳能航标灯和太阳能路灯等。
家庭用太阳能供电系统为离网光伏系统。
（3）离网与并网发电结合，有较强的适应性，例如可以根据电网的峰谷电价来调整自身的发电策略，但是其造价和运行成本较上述两种方案高。
3、太阳能供电系统的应用方式家用太阳能供电系统可以单独使用，脱离市政用电，费用较高。
也可以与市政用电配合使用，作为市政用电的补充，在停电或小功率电器用电上使用太阳能供电。
二、太阳能供电的优点1、太阳能资源取之不尽，用之不竭。
太阳能供电系统技术方案太阳能供电系统是利用太阳能将光能转换为电能的设备，通过太阳能电池板将光能转化为直流电能，再通过逆变器将直流电能转换成交流电能，供应给各种电器使用。
太阳能供电系统是一种清洁、可再生、环保的能源系统，具有无噪音、无排放的优点。
一、设备介绍太阳能供电系统主要由太阳能电池板、逆变器、充电控制器、电池组等组成。
其中，太阳能电池板是实现太阳能电能转换的核心部件。
逆变器是将直流电能变成交流电能的设备，将太阳能电池板发出的直流电能转换为交流电能。
充电控制器是太阳能电池板与电池组之间的调节装置，将太阳能电池板发出的电能供给电池组储存，并保障电池组不过充、不欠电、不饱和。
电池组产生的电能，通过逆变器输出交流电。
二、技术方案1.选用适合的太阳能电池板：太阳能电池板一般有单晶硅、多晶硅和非晶硅三种，不同的太阳能电池板有不同的转换效率和适用范围，需要根据需求选择适合的太阳能电池板。
2.选用逆变器：逆变器是将直流电转化为交流电的重要设备，要选择适用于太阳能供电系统的逆变器，具备低功耗、高效率、稳定性好等特点，并能够实现输出电能质量控制。
3.选用合适的充电控制器：充电控制器是太阳能电池板与电池组之间的调节装置，需要选择适用的控制器，能够实现充电、放电控制，并保障电池组不过充、不欠电、不饱和。
4.选用合适的电池组：电池组是太阳能供电系统的储能装置，需要选择适合的电池组，能够长时间储存能量并保持稳定，同时具备高效率、高可靠性、长寿命等特点。
5.合理布置组件：太阳能组件、充电器和电池组应合理布置在同一空间内，缩短电路长度，减少电能损失。
6.考虑实际用电需求：在设计太阳能供电系统时，需要充分考虑实际用电需求，确定用电负荷，合理计算所需的太阳能电池板数量和电池组容量，以确保太阳能供电系统的稳定、可靠、高效运行。
三、技术方案的优点1.清洁、环保：太阳能供电系统使用太阳能转化电能，不需要燃烧化石燃料，不会排放污染物，对环境无任何影响，是一种非常环保的能源。
第一章 绪论1.1 光伏发电系统分类光伏发电系统是通过光伏电池将太阳辐射能转换为电能的发电系统，可分为离网光伏发电系统与并网光伏发电系统。
离网光伏发电系统其主要组成结构由光伏组件（或方阵）、蓄电池（离网光伏发电系统需要蓄电池）、光伏控制器、逆变器（在有需要输出交流电的情况下使用）等设施构成，典型离网光伏发电系统如图1-1所示。
图1-1 光伏发电系统结构图光伏组件将太阳光的辐射能量转换为电能，并送往蓄电池中存储起来，也可以直接用于推动负载工作；蓄电池用来存储光伏组件产生的电能，并可随时向负载供电；光伏控制器的作用是控制光伏组件对蓄电池充电以及蓄电池对负载的放电，防止蓄电池过充、过放；交流逆变器是把光伏组件或者蓄电池输出的直流电转换成交流电供应给电网或者交流负载。
图1-2 光伏并网电站结构图并网型光伏电站结构如图1-2所示，一般由光伏阵列、直流配电柜、逆变器、交流配电柜、监控系统等组成，高压侧光伏并网系统还包括升压变压器；对于光伏扶贫项目而言，均为并网光伏发电系统。
1.2 完成本设计方案的整体思路本项目设计主要分为项目勘察、直流侧设计、交流侧设计、二次系统设计；具体内容如下：1.项目勘察勘察项目所在地现场，了解项目所在地的光照资源、气候条件、光伏产业资助政策，与并网点距离，道路是否通畅等情况。
2.直流侧设计从电气设计的角度出发，根据项目勘察情况，完成基础设施、支架系统、光伏组件、组件倾斜角与方位角、组件串并联等相关直流侧系统的设计。
3.交流侧设计根据直流侧设计相关参数，完成交流侧及高压侧系统设计，主要包括逆变器、配电柜、升压系统等。
4.二次电气系统设计在项目勘察、直流侧与交流侧设计的基础上，完成二次电气系统的设计，主要包括监控系统、通信系统、环境监测系统等。
1.3 项目概况本工程100KW光伏扶贫项目安装地点位于邮亭圩镇新街村闲置荒地，位于东经东经E111°48′至E111°39′和北纬N26°21′至N26°39′之间。

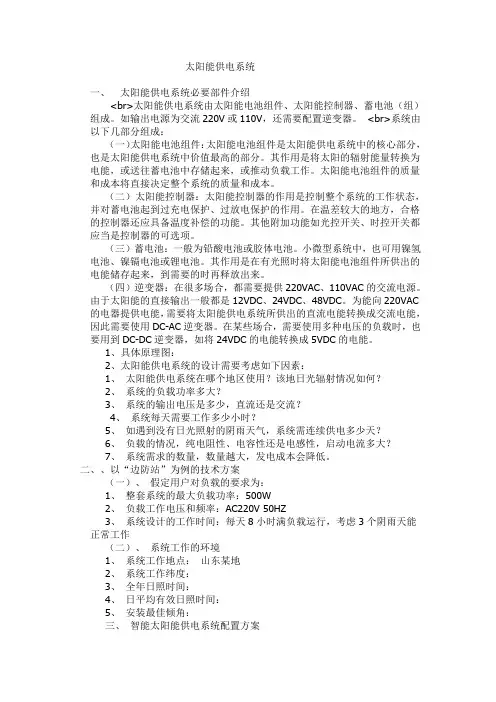

太阳能供电系统一、太阳能供电系统必要部件介绍<br>太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组成。
如输出电源为交流220V或110V，还需要配置逆变器。
<br>系统由以下几部分组成：（一）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。
其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。
（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，合格的控制器还应具备温度补偿的功能。
其他附加功能如光控开关、时控开关都应当是控制器的可选项。
（三）蓄电池：一般为铅酸电池或胶体电池。
小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
其作用是在有光照时将太阳能电池组件所供出的电能储存起来，到需要的时再释放出来。
（四）逆变器：在很多场合，都需要提供220VAC、110VAC的交流电源。
由于太阳能的直接输出一般都是12VDC、24VDC、48VDC。
为能向220VAC 的电器提供电能，需要将太阳能供电系统所供出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。
在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能。
1、具体原理图：2、太阳能供电系统的设计需要考虑如下因素：1、太阳能供电系统在哪个地区使用？该地日光辐射情况如何？2、系统的负载功率多大？3、系统的输出电压是多少，直流还是交流？4、系统每天需要工作多少小时？5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？6、负载的情况，纯电阻性、电容性还是电感性，启动电流多大？7、系统需求的数量，数量越大，发电成本会降低。
二、、以“边防站”为例的技术方案（一）、假定用户对负载的要求为：1、整套系统的最大负载功率：500W2、负载工作电压和频率：AC220V 50HZ3、系统设计的工作时间：每天8小时满负载运行，考虑3个阴雨天能正常工作（二）、系统工作的环境1、系统工作地点：山东某地2、系统工作纬度：3、全年日照时间：4、日平均有效日照时间：5、安装最佳倾角：三、智能太阳能供电系统配置方案1、太阳能电池组件：选用多晶硅或单晶硅太阳能电池组件，保证使用寿命25年，峰值功率设计为1000Wp，采用单体组件规格采用24V200W电池板5个并联安装，具体的规格如：型号Parameter Type 最大值Max Power(W) 外形尺寸Dimension(mm) 重量Weight(kg) 最大工作电流Max(A) 最大工作电压Max Voltage (V) 短路电流Short CircuitA 开路电压Open CircuitVoltage (V) <br>QXC200W/72 200 1640*992*50 20.0 6.80 29.4 8.00 36.02、太阳能专用智能控制器：采用24V45A光伏专用控制器一台，维保2年，建议使用德国Steca Tarom 245，12V/24V电压自动识别，45A，带液晶显示功能。

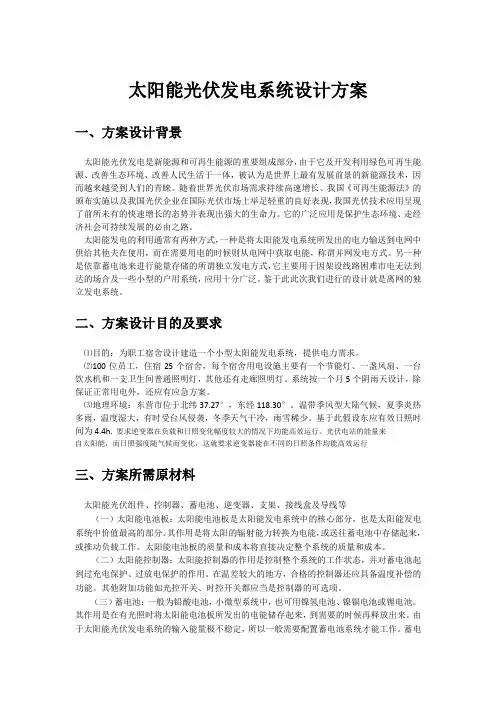

太阳能光伏发电系统设计方案一、方案设计背景太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它及开发利用绿色可再生能源、改善生态环境、改善人民生活于一体，被认为是世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。
随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。
它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。
太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他夫在使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。
另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合及一些小型的户用系统，应用十分广泛。
鉴于此此次我们进行的设计就是离网的独立发电系统。
二、方案设计目的及要求⑴目的：为职工宿舍设计建造一个小型太阳能发电系统，提供电力需求。
⑵100位员工，住宿25个宿舍，每个宿舍用电设施主要有一个节能灯、一盏风扇、一台饮水机和一支卫生间普通照明灯，其他还有走廊照明灯。
系统按一个月5个阴雨天设计，除保证正常用电外，还应有应急方案。
⑶地理环境：东营市位于北纬37.27°，东经118.30°。
温带季风型大陆气候，夏季炎热多雨，温度湿大，有时受台风侵袭，冬季天气干冷，雨雪稀少。
基于此假设东应有效日照时间为4.4h.要求逆变器在负载和日照变化幅度较大的情况下均能高效运行。
光伏电站的能量来自太阳能，而日照强度随气候而变化，这就要求逆变器能在不同的日照条件均能高效运行三、方案所需原材料太阳能光伏组件、控制器、蓄电池、逆变器、支架、接线盒及导线等（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能供电方案随着环境保护的重视和可再生能源的迅速发展，太阳能供电方案正变得越来越受人们的关注。
太阳能供电方案是指利用太阳能将其转化为电能，以满足人类生产和生活中的能源需求。
它既环保又可持续，成为解决能源危机和减少碳排放的一种有效途径。
在太阳能供电方案的实施中，最主要的设备是太阳能光伏发电系统。
这套系统包括太阳能电池板、逆变器、电池组和控制器等部件。
太阳能电池板是核心组件，它能将太阳能光线转化成直流电。
逆变器负责将直流电转化为交流电，以供给家庭或工业设备使用。
电池组可以储存多余的电能，以备不时之需。
控制器则起到了对光伏电池板的监测和管理作用。
太阳能供电方案的好处是显而易见的。
首先，它具有环保优势。
太阳能是一种清洁的能源，通过发电过程不产生任何废气或废物。
与传统化石燃料相比，太阳能不会排放二氧化碳等温室气体，可以有效减少环境污染和气候变化的影响。
其次，太阳能供电方案具有可持续性。
太阳能是源源不断的，太阳每天都会升起，因此太阳能供电方案可以满足长期和持续的能源需求，减少对有限资源的依赖。
此外，太阳能供电方案还可以降低能源成本。
虽然在太阳能设备的安装和初期投资方面可能需要一些费用，但太阳能的使用成本相对较低。
一旦安装完毕，太阳能供电方案几乎不需要额外的维护费用，可以为用户节省大量的电费。
除了以上的好处，太阳能供电方案还可以帮助解决能源危机。
随着人口的增长和经济的发展，全球对能源的需求急剧增加，传统能源供应难以满足需求。
而太阳能是一种广泛分布且免费的资源，可以充分利用。
在那些没有电网覆盖或供电不稳定的地区，太阳能供电方案可以成为主要的能源来源，解决基本用电需求。
特别是在一些偏远地区、山区和岛屿等，利用太阳能供电方案可以实现独立供电，改善当地人民的生活条件。
当然，太阳能供电方案也存在一些挑战和限制。
首先，太阳能的发电效率受到天气和季节的影响。
阴雨天气和冬季的日照不足会降低太阳能发电的效率，造成能源供应不足。
MPPT太阳能电动车升压控制器说明书(600W)安全建议：1.蓄电池存储了大量能量，在任何情况下使用时，一定不要让蓄电池短路，我们建议蓄电池线上连接保险丝（慢动作型，根据控制器额定电流选型）。
2. 蓄电池能产生可燃性气体。
请远离火花，火或者无保护的火焰。
保证蓄电池存放处通风。
不要接触或者短路电线或端子。
因为在某些端子或电线上可以产生高达蓄电池两倍的额定电压，需要操作时，注意使用绝缘工具。
3. 请保证儿童远离蓄电池和控制器。
4. 请遵守蓄电池厂商的安全建议。
5. 安装本控制器时，最好不要将控制器直接安装在金属支架上。
适用范围：控制器只适用太阳能电池板输入充电，额定电压为48V/60V/72V的系统，蓄电池为胶体电池、液体开口或者密封式(VRLA阀控密封)的铅酸蓄电池，也可以为锂电池、磷酸铁锂电池等电池充电。
功能特点：1. 48V/60V/72V蓄电池选择和自定义蓄电池充满电压(通过按键设置）。
2. 内置童锁安全开关，锁定后外部无法设置蓄电池参数，防止误触按键造成充电错误，童锁开启后不影响数码管显示和电压查询。
3. 四位LED数字直观的显示太阳能板电压、太阳能板充电电流、蓄电池电压。
3. 改进的MPPT充电算法, 尽可能多地把电池板的能量抓取出来，并兼顾到强光和弱光。
4. 直观的LED显示，让用户了解太阳能，蓄电池运行状态。
5. 控制器完全从太阳能电池板取电，不消耗蓄电池能量。
6. 具有过充，太阳能电池输入反接，蓄电池防反接保护（保险丝熔断）。
控制器面板图：外形尺寸：LED指示灯：控制器的安装及使用：1.导线的准备：先确定导线的长度，确定安装位置后，尽可能减少导线的长2.先接太阳能电池，注意正负极，不要反接。
如接反，控制器指示灯没有任何指示，不会损坏控制器内部元器件。
如连接正确，太阳能指示灯，应该有指示。
3.再连接蓄电池的导线，注意正负极，不要反接；如果有阳光,太阳能充电电流会有显示，否则检查连接对否。
太阳能供电系统技术方案太阳能供电系统是一种利用太阳能转换成电能的系统，可以为各种设备和电器提供独立的电力供应。
太阳能供电系统的核心部件是太阳能电池板，其通过光生电效应将太阳能转化为直流电能，再通过逆变器将直流电能转化为交流电能，供给设备使用。
1.太阳能电池板：太阳能电池板是太阳能供电系统的核心组件，其主要作用是将太阳能转化为电能。
太阳能电池板采用半导体材料，如硅等，通过光子的能量转化为电子的能量，产生电流。
太阳能电池板的效率和质量直接影响到系统的发电量和寿命。
2.逆变器：太阳能电池板产生的电流是直流电流，而大部分设备和电器使用交流电流，所以需要通过逆变器将直流电流转换为交流电流。
逆变器的功能不仅仅是简单的电流转换，还需要保护系统和设备的安全，并提供稳定的电流输出。
3.储能设备：太阳能供电系统在夜间或是太阳能不够的时候，需要通过储能设备来存储电能，以保证设备的正常使用。
常见的储能设备包括蓄电池和超级电容器，蓄电池主要用于长时间的储能，超级电容器主要用于短时间的储能。
4.控制系统：太阳能供电系统需要通过控制系统来监测和控制电流的输出和输入，以保证系统的稳定运行。
控制系统包括电流检测器、温度控制器、过载保护装置等。
控制系统还可以通过智能化技术，对系统进行远程监控和管理。
5.配套设备：太阳能供电系统还需要配套设备，如支架、电线、连接器等，以实现太阳能电池板与设备之间的连接和固定。
这些配套设备需要具备抗腐蚀、耐高温、防水等特性，以适应各种复杂环境。
在实际应用中，太阳能供电系统技术方案还需要考虑以下几个因素：1.太阳能光照条件：太阳能供电系统需要在充足的阳光下工作，所以在选择安装地点和设计系统时，需要考虑太阳能的光照条件，以确保系统的发电效率。
2.负载需求：太阳能供电系统需要满足不同负载的需求，包括交流电器、电热器、电动设备等。
在设计系统时，需要根据负载的功率、使用时间等因素进行合理规划，以确保系统的稳定运行。
SDGF-600风光互补发电系统使用说明书山东上德电气股份有限公司目录产品系列........................................ - 2 - 技术参数........................................ - 2 - 系统配置........................................ - 2 - 配件明细........................................ - 4 - 线路连接........................................ - 5 - 施工指南........................................ - 6 - 日常维护........................................ - 6 - 故障排除........................................ - 6 - 产品保修........................................ - 7 -产品系列技术参数系统配置1.基本线路2.配置列表3.特别说明控制器：控制开关可以将使风机处于停机状态，开机前请确定线缆可靠连接。
蓄电池：蓄电池组可根据用户需要搭配，开机前请确保蓄电池组的负极良好接地。
电缆：不适用的电缆会增加电能损耗，建议用户配用电缆规格如下：配件明细1.系统组装示意图2.配置明细单序号配件名称数量序号配件名称数量1 风向舵 1 12 内六角螺丝 32 盘头螺丝 1 13 弹簧垫片 33 止退螺母 1 14 分流罩 14 盘头螺丝 1 15 螺栓 15 止退螺母 1 16 盖型螺母 16 主机 1 17 塔架 17 风叶 3 18 六角螺丝 48 风叶压块 3 19 螺母 49 内六角螺丝9 20 弹簧垫片 410 弹簧垫片9 21 垫片 411 内六角螺丝 3 22 控制器 1线路连接●操作规程风光互补发电机系统和光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
600W太阳能供电系统方案（一）
本系统的配置为保证每天用电量为1.2-1.5度电，要求单个设备的功率最好不要超过600W。
在阴雨天由蓄电池供电，可满足2-3天的使用。
一．设备技术、性能
1.1太阳能电池组件
该系列组件使用高效率单晶硅太阳电池片封装组成，电池片最高效率可达17.8%。
封装材料使用美国SPIRE公司进口低铁钢化玻璃，EV A和复合TPE材料。
由于玻璃透光率高和机械强度高，背面复合层密封性好，极限寿命达25年。
电极连线采用铜基体镀锡层带，充分保证了大电流通过时低的内阻，有利于功率输出。
整体组件工作时无需维护。
1.1.1主要技术参数
1）主要性能参数（测试条件：AM1.5，Ee=1000W/m?，C=25℃）
2）太阳电池组件性能指标
a.电池板性能
1.背板采用进口材料封装，抗老化、使用寿命长（极限寿命达25年）、衰减小。
2.面板采用进口高透低铁钢化玻璃封装，透光率和机械强度高。
承受22.7g钢球1米高
度自由落下不破碎。
3.接线盒采用防水防潮设计。
4.阳极氧化铝合金结构边框，轻便、抗机械强度高。
5.组件使用20年后功率下降不超过使用前的10%。
6.额定电流温度系数(Isc)+0.05%
7.额定电压温度系数(V oc)－158mV/℃
8.额定最大输出功率温度系数－0.46%/℃
9.标准状态工作温度25℃
b.绝缘性能：
1.绝缘电阻：≥100MΩ
2.耐电压：DC1500V，1min无击穿闪络
c.环境条件
能经受GB9535-98地面用太阳电池组件环境试验方法和GB/T14007-92《陆地用太阳电池组件总规范》规定的各项要求和试验方法。
d.太阳电池在下列条件下连续工作满足其所有性能指标：
1.环境温度：－55℃～+85℃
2.相对湿度：≤95%
3.海拔高度：≤6000米
4.最大积雪厚度：20cm
5.最高风速：62m/s
e.电性能测试方法
按GB/T6495.1－1996光伏器件第一部分光伏电流－电压特性的测量（idtIEC940－1:1987）；GB/T6495.3－1996光伏器件第三部分：地面光伏器件的测量原理及标准光谱辐照数据（idtIEC904－3:1987）；GB/T6495.4－1996光伏光伏器件第四部分：晶体硅光伏器件的I－V实测特性的温度和辐照度修正方法（idtIEC891:1987）规定进行。
测试方法可靠，具有权威性。
f.平均无故障时间（MTBF）
太阳电池组件在25年使用时间内，其平均无故障时间不小于100000小时。
1.2太阳能智能充电控制器
本太阳能智能充电控制器是为供电系统专门设计的控制设备。
采用PWM充电，保护功能全，质量可靠。
主要功能:
1.蓄电池反接保护：蓄电池极性接反，纠正后可继续使用。
2.太阳能电池反接保护：太阳能电池级性接反，纠正后可继续使用。
3.负载过流及短路保护：负载过流或短路后，关断负载输出。
待故障排除后，重新接通
负载即可。
控制器内置保护电路（不用保险丝），方便用户的使用。
4.过压保护：万一蓄电池开路，且太阳能电池正常连接，此时负载输出端的电压就会过高。
控制器会关断负载输出，以保护负载不被损伤。
5.蓄电池过充保护：控制器采用PWM充电，符合U-I充电曲线，使蓄电池使用寿命延长10%，并且保证蓄电池不会过充。
6.蓄电池过放保护：蓄电池电压欠压后，关断负载以保护蓄电池不过放电，从而延长了蓄电池的使用寿命。
1.3修正正弦波逆变器
正弦波逆变器可以太阳能发出的DC24V直流电转变为AC220V交流电，以方便我们日常使用，本逆变器为修正弦波逆变器，使用稳定性强，转化效率高。
a.修正正弦波逆变器（模块）技术参数
额定功率600W
输出频率50Hz-60HZ
输出波形修正弦波
环境温度0℃～+40℃
输出电压AC220
动态响应5%
逆变效率90%
主电路结构推挽电路
绝缘强度1500V AC，20秒
噪音≤50dB
环境温度－10℃~+40℃
湿度0~90%，不结露
内置保险丝20A
1.4蓄电池
蓄电池作为储能设备，满足光伏太阳能系统储能用蓄电池循环工作的需要,对每日的正常循环及季节性循环有良好的适应性。
一、规格型号与外型尺寸
二、性能参数
三、放电曲线
四、充电曲线
充电模式：
1、过充保护14.4±0.1V/12V，电流逐渐下降到0.03C±30mA；
2、恒压13.5±0.1V/12V浮充充电（温度补偿：－20mV/12V.℃）
五、放电深度与循环寿命的关系
六、有效容量与温度的关系（蓄电池在-30℃~55℃范围内均能正常工作。
）。
