边坡工程监测技术方案导言随着社会的发展和城市化进程的加快，边坡工程越来越多地出现于人们生活中。
然而，边坡工程的施工和运营中，常常会受到地质灾害、人为因素等多种影响而导致工程变形和危及人生财产安全。
因此，边坡工程的监测技术显得尤为重要。
本文将阐述边坡工程监测技术方案，并对该方案在实际应用中的一些注意事项进行探讨。
边坡工程监测技术方案监测目的边坡工程的监测主要是为了及时了解边坡的变形和位移情况，分析评价边坡的稳定性，预防和控制事故的发生。
监测内容边坡工程的监测主要包括以下几个方面：1.板式位移监测；2.周边建筑物和管线的监测；3.降雨量监测；4.坡体内部多参数监测；5.边坡渗流监测。
监测方法边坡工程的监测方法主要有以下几种：1.静态位移监测法：静态位移监测法是通过安装测点，测量监测点在空间处的位移和变形来反映边坡工程的变形情况。
2.动态位移监测法：动态位移监测法是通过在边坡上安装动态载荷，对反弹和衰减的振动反演边坡结构的基本参数。
3.光纤传感监测法：光纤传感监测法是利用先进的光纤传感技术，将光纤接入到边坡结构内，通过对光纤受压力、拉伸、变形等影响的测量，反映边坡工程的变形情况。
4.智能监测网络技术：智能监测网络技术主要是通过安装传感器、测量仪表等设备，通过有线或无线网络，将监测数据上传到监测中心，实现对边坡工程的全程实时监测。
监测数据处理边坡工程的监测数据处理主要是对采集的监测数据进行处理和分析，提炼出有效的数据，根据监测数据来评估边坡工程的安全状态，及时采取措施保障边坡工程的安全稳定。
建立监测预警体系监测预警体系是边坡工程监测的重要组成部分。
建立监测预警体系，可以对边坡工程的变形进行实时监控，及时预警和处理一些安全隐患。
监测预警体系的建立应该根据边坡所处的地质环境、设计要求等因素来选择合适的预警指标。
注意事项在选择边坡工程监测技术方案时，我们还需要注意以下一些事项：1.根据边坡的具体情况选择合适的监测方法；2.选择监测设备要科学合理，保证其精度和可靠性；3.监测数据的处理和分析也需要专业技术人员来进行，确保数据的合理性和可靠性；4.定期对监测系统进行维护和保养，保持设备的良好工作状态；5.对于出现预警信号的情况，则需要立即采取应对措施，以确保边坡安全稳定。
第2章边坡工程监测边坡工程包括：●水库库区边坡；●大坝的坝基边坡；●公路、铁路边坡；●隧道边仰坡；●基坑边坡；●河道护岸边坡；●自然边坡。
上图为云南楚大高速公路高边坡处治工程§ 2-1边坡监测的目的和特点边坡监测的主要目的:●实现老边坡整治或新边坡施工的信息化设计与施工；●判断边坡的滑动性、滑动范围及发展趋势；●检验边坡整治的效果；●为滑坡理论和边坡设计方法的研究结累数据。
边坡工程监测的特点：●监测区域大,涉及的岩土性质复杂；●边坡逐渐形成，部分监测点的位置要随之变动；●监测的期限较长,贯穿于整个工程建设过程；§ 2-2 边坡工程监测的内容和方法表2-1 边坡监测方法一览表一、简易观测法人工观测：地表裂缝、地面鼓胀、沉降、坍塌；建筑物变形特征；地下水位变化、地温变化等现象。
简易测量：在边坡关键裂缝处埋设骑缝式简易观测桩；在建（构）筑物裂缝上设简易裂缝测量标记；用途：用于已有滑动迹象的病害边坡的监测；从宏观上掌握崩塌、滑坡的变形动态及发展趋势；初步判定崩滑体所处的变形阶段及中短期滑动趋势；仪表观测的补充。
图2－1 简易观测装置二、设站观测法要点：●在边坡体上设立变形观测点（成线状、格网状等）；●在变形区影响范围之外稳定地点设置固定观测站；●用测量仪器定期监测变形区内网点的三维位移变化。
1．大地测量法测二维水平位移：前方交会法（两方向或三方向）；双边距离交会法。
测某个方向的水平位移：视准线法；小角度法；测距法。
测垂直位移：几何水准测量法；精密三角高程测量法。
优点：监控面广，能确定边坡地表变形范围；量程不受限制；能观测到边坡体的绝对位移量。
缺点：受到地形通视条件限制和气象条件的影响；工作量大，工作周期长十；连续观测能力较差。
2．GPS（全球定位系统）测量法GPS的特点：定位精度可达毫米级优点：观测点之间无需通视，选点方便；观测不受天气条件的限制，可全天候观测；可同时测定观测点的三维坐标和速度；在测程大于10km时，精密优于光电测距仪。
xxxxx楼建设项目沉降观测施工方案编制人：审批人：编制日期：2023年06月目录第一章工程概况 (1)第一节工程项目参建单位 (1)一、主要参建单位 (1)第二节工程概况 (1)一、工程概况 (1)二、边坡概况 (2)三、地理位置及交通情况 (2)四、工程地质与水文地质状况 (2)五、施工场地及周边环境 (5)第二章编制依据 (7)第三章观测目的及范围 (8)一、边坡支护阶段 (8)二、房屋主体结构施工阶段 (8)第四章监测周期及频率 (10)一、监测周期 (10)二、监测频率 (10)第五章人员组织及设备配备 (11)一、人员组织机构 (11)二、仪器设备的要求及主要设备配备 (11)第六章沉降基准点的布置和监测点布设 (12)第一节沉降基准点的布置 (12)一、基准点布点原则 (12)二、基准点的埋设 (12)三、基准点的保护 (13)第二节监测点布设 (13)一、边坡支护阶段 (13)二、房屋主体结构施工阶段 (14)第七章监测方法 (16)第一节边坡支护阶段 (16)一、水平、竖向位移监测 (16)二、周边建筑物沉降监测 (17)三、观测注意事项如下： (17)四、裂缝监测 (17)五、巡视检查 (18)六、监测注意事项 (18)七、数据处理 (19)第二节房屋主体结构施工阶段 (19)一、人工巡视观测 (19)二、裂缝监测 (20)三、竖向位移监测方法 (21)四、观测中的注意事项 (21)第八章监测预警及数据处理 (22)一、控制值及监测预警值 (22)二、基坑监测预警预报 (22)三、监测数据处理与信息反馈 (23)第九章监测工作量统计及监测布置图 (25)一、监测工作量统计 (25)二、监测布置图 (25)第十章质量保障措施 (26)一、监测制度规定 (26)二、现场作业要求 (26)三、内业工作技术要求 (26)四、质量承诺、体系及保证措施 (27)五、质量管理体系 (27)六、监测人员投入保证 (28)第十一章安全文明施工 (29)一、安全文明施工 (29)二、安全生产措施 (29)三、安全保证制度 (29)四、严禁违章作业 (31)第十二章应急总体预案 (32)一、监测风险应急预案 (32)二、突发事件的应急处理组织措施 (32)三、突发事件的应急处理技术措施 (33)第一章工程概况第一节工程项目参建单位一、主要参建单位第二节工程概况一、工程概况拟建场地位于xxxxxxx，紧邻市政道路，场地位置优越，交通便利。
边坡施工监测方案1. 引言在边坡工程施工过程中，为了保证施工安全和质量，需要进行边坡的施工监测。
边坡施工监测是指对边坡在施工期间进行观察和测量，以及随时记录和分析施工过程中的变化，及时发现和处理问题，保证施工质量和安全。
本文将介绍一种边坡施工监测方案，包括监测目的、监测内容、监测方法和监测频率等内容。
2. 监测目的边坡施工监测的目的是：•及时掌握施工过程中边坡变形和位移情况，发现问题并及时处理；•验证设计假设，评估边坡的稳定性和安全性；•为施工过程中的调整和优化提供依据。
3. 监测内容边坡施工监测的主要内容包括：•边坡的水平位移监测：监测边坡在水平方向上的位移情况，以判断边坡的稳定性；•边坡的垂直位移监测：监测边坡在垂直方向上的位移情况，以评估边坡的变形情况；•地下水位监测：监测边坡周围地下水位的变化情况，以评估地下水对边坡稳定性的影响；•雨量监测：监测施工期间的降雨情况，以评估降雨对边坡稳定性的影响。
4. 监测方法为了实现边坡施工监测，可以采用以下方法：•现场测量：在施工现场安装测量设备，如位移传感器、水位计等，通过对测量数据的采集和分析，获取边坡的位移和变形情况；•GPS定位：使用GPS测量技术，对边坡进行定位和监测，实时获取边坡的位置信息；•遥感监测：利用卫星遥感技术，通过对卫星图像的分析，获取边坡的变化情况；•数据分析：对测量数据进行分析和处理，通过建立数学模型，评估边坡的稳定性和安全性。
选择合适的监测方法需要根据具体的边坡工程情况和监测要求进行综合考虑，并采取多种方法相互验证，以增强监测结果的可靠性。
5. 监测频率边坡施工监测的频率应根据具体情况进行确定，一般包括以下几个方面：•持续性监测：在施工期间，对边坡的位移和变形情况进行持续监测，以了解整个施工过程中的变化情况；•定期监测：每隔一定时间对边坡进行定期监测，以评估边坡的稳定性和安全性；•特殊情况监测：在出现特殊情况，如降雨较大或地震等，需要增加监测频率，及时掌握边坡的变化情况。

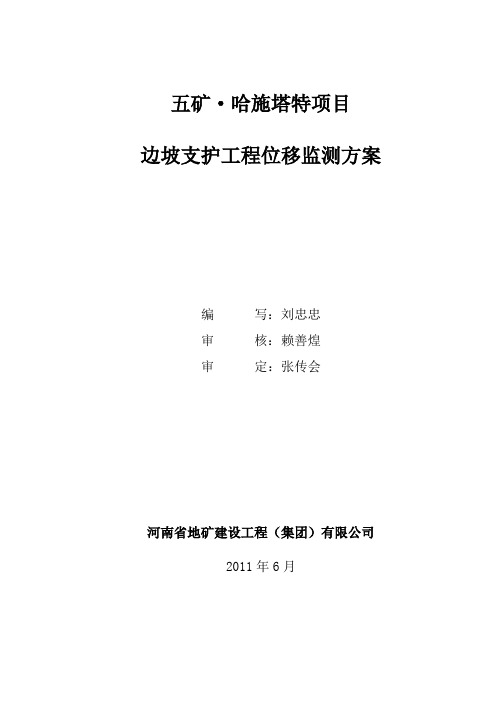

五矿·哈施塔特项目边坡支护工程位移监测方案编写：刘忠忠审核：赖善煌审定：张传会河南省地矿建设工程（集团）有限公司2011年6月目录一、工程概况 (2)二、监测目的 (2)三、安全预警值 (2)四、位移观测技术依据 (3)五、位移观测方法 (3)六、安全生产 (5)七、质量保证 (5)八、信息反馈 (6)九、附图 (6)十、附表 (7)十一、位移观测费用预算 (8)博罗县五矿·哈施塔特项目边坡支护工程位移监测方案一、工程概况拟建边坡位于惠州市博罗县上小岭村东南侧，五矿·哈施塔特项目优展区内，根据相对位置分为西侧边坡与南侧边坡。
边坡顶部为规划的健身会馆，西侧边坡坡脚为规划主干道路，标高为47.5～50.0m,拟建建筑从北向南依次为奥地利主题体验馆、商业二区，商业三区，标高为42.3～43.0m；南侧边坡坡脚拟建建筑为2栋别墅，标高为54.2～55.7m。
受博罗县碧华房地产开发有限公司委托，河南省地矿建设工程（集团）有限公司根据实地的情况，特编写本位移监测方案。
二、监测目的为了全面了解边坡支护工程施工过程中及使用过程中边坡的实际变形程度和变形趋势，预防在施工过程中出现不均匀位移，及时反馈信息为设计施工部门提供详尽的第一手测量资料，有效监视边坡支护工程在施工期间的安全以确保施工顺利进行。
做到信息化施工。
三、安全预警值根据《设计总说明》边坡按照二级精度进行监测，依据《建筑边坡工程技术规范》GB50330-2002，安全预警值设置为：35mm，，最大允许值：40mm。
四、位移观测技术依据1、《工程测量规范》（GB50026-2007）；2、《建筑变形测量规程》（JGJ 8-2007）；3、《建筑边坡工程技术规范》（GB50330-2002）。
五、位移观测方法：1、位移观测的点位布设（1）位移观测点：根据甲方要求及实地情况，观测点拟布设在能全面反映边坡变形特征的西、南侧边坡坡顶上，布设沉降观测点22点，间距25～30米。
边坡工程监测技术方法及原则引言：我国土地资源十分丰富，边坡内部的结构也非常复杂，在边坡工程的开挖、加固、以及防护的过程中，要深入了解地质、地形，通过对地质的勘探、了解后，工程技术人员再进行设计施工处理，保持边坡的稳定状态，防止出现险情。
一、边坡工程监测的作用边坡工程的检测涉及到我国多种建设领域中，边坡工程监测的作用如下：1、及时跟踪边坡内部岩石的实际情况，向施工方以及监理提供真实有力的数据，做出合理的施工设计，调整相关的施工工艺，在施工组织人员进行施工时，并根据提供的数据保证边坡的稳定程度，尽可能的避免和减少崩塌、滑坡等情况的发生，对信息化施工的时代，取得最佳的经济效益。
2、通过检测，预测有可能发生位移、变形趋势的地点，通过了解边坡的滑动方向和失稳的方式，并掌握其规律和特征，为相关的部门提供有力的参数信息，对边坡滑动和蠕动及时提供有力的技术依据，减少工程的施工组织人员因缺少数据而造成的损失，为相关的防灾救灾的对策提供了有力的依据。
3、根据监测结果，对已经发生崩塌、滑坡的地区，进行后期的加固处理。
所以监测不但是调查、研究崩塌和滑坡，还是在发生崩塌地质灾害时进行防治的重要依据。
通过监测之后得到信息，为相关部门提供有力的解决措施。
4、岩土体的特征都有所不同，有的数据通过试验无法直接取得，可以通过实际监测，对有关位移反分析提供有力的数据。
二、边坡监测的目的和特点1、边坡工程监测的目的1）及时判断边坡有滑动趋势的范围，观测边坡是否有崩塌的可能性。
2）监测边坡整治，并检验其整治的效果。
3）对新边坡的施工以及老边坡的整治，提供信息，完善施工设计和施工工艺。
4）积累数据，根据力学理论，为边坡滑坡找到解决措施。
2、边坡工程监测的特点：岩土体的性质比较复杂，所以在整个工程建设的过程中随时进行监测，监测的区域较大，并随着边坡的形成，不断改变监测点的位置。
三、边坡工程监测的内容和方法边坡工程监测主要是了解地质类型和变形机理，近年，边坡工程监测技术、工具不断更新，由原来的人工简易皮尺工具到现在的仪器监测，又正在向高精度、自动化的远程系统的边坡工程监测技术发展，根据监测后得到的信息，找到坡体滑坡、崩塌等动态变化的规律，预测可能发生的灾害，减少坡体灾害的发生。
2012-5-9中南大学测绘与国土信息工程系1变形监测与数据处理第十五章边坡工程监测2012-5-9中南大学测绘与国土信息工程系2主要内容?概述?监测内容与方法?监测技术设计?监测数据整理与分析?边坡监测实例第十五章边坡工程监测2012-5-9中南大学测绘与国土信息工程系3§1 概述变形监测与据处理第十五章边坡工程监测2012-5-9中南大学测绘与国土信息工程系4监测目的（1）掌握边坡变形的大小和状态，评价边坡工程的稳定性；（2）为防治滑坡及可能的滑动和蠕动变形提供技术依据；（3）为进行有关位移反分析及数值模拟计算提供各种假设和参数；（4）不断积累工程经验，提高边坡工程设计和施工的水平。
第1节述2012-5-9中南大学测绘与国土信息工程系5§2 监测内容与方法变形监测与数据处理第十五章边坡工程监测2012-5-9中南大学测绘与国土信息工程系6监测对象?地表变形。
包括边坡地表的二维或三维位移、危岩陡壁裂缝等；?地下变形。
包括边坡地下的二维或三维位移、危岩界面裂缝等；?物理参数。
包括应力应变和地声变化等；?水文变化。
包括河或库水位、地下水位、孔隙水压力、泉流量、水温等；?环境因素，包括降雨量、地温、地震等。
第2节监测内容与方法2012-5-9中南大学测绘与国土信息工程系7序号监测内容监测方法监测仪器和仪表1地表位移、裂缝前方交会法、视准线法、水准法、测距三角高程法等经纬仪、水准仪、全站仪、自动全站仪等近景摄影测量法陆摄经纬仪等测缝法游标卡尺、测缝仪、伸缩自记仪等GPS法GPS接收机等2地下位移、裂缝测斜法测斜仪、多点倒锤仪、倾斜计等沉降法下沉仪、收敛仪、水准仪等重锤法重锤、坐标仪、水平位错计等测缝法三向测缝仪、位移计、伸长仪等3 地声量测法声发射仪、地震仪等4 应变应变计量测法管式应变计、位移计、滑动测微计等5地下水位水位自记仪法地下水位自记仪等孔隙水压力压力计量测法孔隙水压力计等河、库水位量测法水位标尺等泉流量量测法三角堰、量杯等6降雨量雨量计法雨量计、雨量报警器等地温记录仪法温度记录仪等地震地震仪法地震仪等边坡工程施工监测的内容第2节监测内容与方法2012-5-9中南大学测绘与国土信息工程系监测方法?我国目前的边坡监测方法，已由过去利用人工皮尺等简易工具的方法过渡到仪器仪表监测，并向自动化、高精度和远程监测发展。
边坡工程监测一边坡工程监测的目的1 评价边坡施工及其使用过程中边坡的稳定程度2 为防止滑坡及可能的滑动和蠕变变形提供技术依据，预测和预报今后边坡的位移、变形的发展趋势。
3对于已经发生滑动破坏的滑坡和加固处理后的滑坡，监测结果也是检验滑坡治理工程效果的尺度。
二 边坡工程监测的特点、内容1边坡工程监测的特点岩土体介质复杂、监测内容相对较多、监测周期较长2监测的内容（1）简易观测法通过人工观测边坡工程中地表裂缝、地面鼓胀、沉降、坍塌、及地下水位变化等现象。
设桩观测：地裂缝处设片观测：建筑物裂缝上设玻璃条、水泥砂浆片、纸片设尺观测：刻槽观测（2）设站观测法在充分了解工程场区的工程地质背景的基础上，在边坡体上设产变形观测点（成线状、网格状等），在变形区影响范围之外稳定地点设置固定观测站，用测量仪器（经、水、测距仪、全、GPS接收机）定期监测变形区内网点的三维位移变化的一种监测方法。
大地测量法近景摄影测量GPS测量大地测量法的优点：能确定边坡地表变形范围量程不受限制能观测到边坡体的绝对位移量（3）仪表观测法用精密仪器仪表对变形斜坡进行地表及深部的位移、倾斜（沉降）动态，裂缝相对张、闭、沉、错变化及地声、应力应变等物理参数与环境影响因素进行监测。
机械式仪表观测法电子仪表观测法优点：监测内容丰富，精度高，测程可调，仪器便于携带。
可以避免恶劣环境对测试仪表的损害，观测成果资料直观、可靠度高，适用于斜坡变形的中、长期监测。
（4）远程监测法远距离无线传输是该方法最基本的特点，由于其自动化程度高，可全天候连续观测，故省时、省力、安全，是当前和今后一个时期滑坡监测发展的方向。
但其可靠性的受较多因素影响，且造价较高，目前难以应用于工程实际。
三 监测仪器1地面变形监测全站仪、水准仪2位移监测多点位移计：用于地下基岩的变形，可在同一个钻也中沿长度方向设置多个不同深度的测点，最多可达10个。
收敛计：监测边坡表面的位移情况。
测缝计：测量结构接缝开度或裂缝两测块间相对位移的观测仪器。
