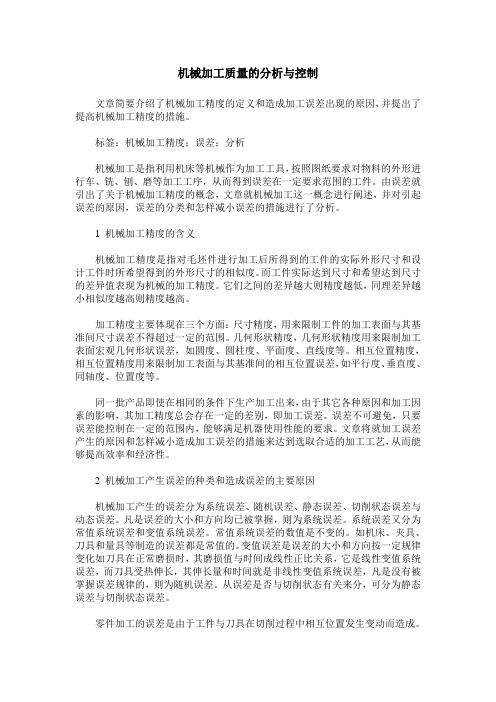

机械加工质量的分析与控制文章简要介绍了机械加工精度的定义和造成加工误差出现的原因，并提出了提高机械加工精度的措施。
标签：机械加工精度；误差；分析机械加工是指利用机床等机械作为加工工具，按照图纸要求对物料的外形进行车、铣、刨、磨等加工工序，从而得到误差在一定要求范围的工件。
由误差就引出了关于机械加工精度的概念，文章就机械加工这一概念进行阐述，并对引起误差的原因，误差的分类和怎样减小误差的措施进行了分析。
1 机械加工精度的含义机械加工精度是指对毛坯件进行加工后所得到的工件的实际外形尺寸和设计工件时所希望得到的外形尺寸的相似度。
而工件实际达到尺寸和希望达到尺寸的差异值表现为机械的加工精度。
它们之间的差异越大则精度越低，同理差异越小相似度越高则精度越高。
加工精度主要体现在三个方面：尺寸精度，用来限制工件的加工表面与其基准间尺寸误差不得超过一定的范围。
几何形状精度，几何形状精度用来限制加工表面宏观几何形状误差，如圆度、圆柱度、平面度、直线度等。
相互位置精度，相互位置精度用来限制加工表面与其基准间的相互位置误差，如平行度、垂直度、同轴度、位置度等。
同一批产品即使在相同的条件下生产加工出来，由于其它各种原因和加工因素的影响，其加工精度总会存在一定的差别，即加工误差。
误差不可避免，只要误差能控制在一定的范围内，能够满足机器使用性能的要求。
文章将就加工误差产生的原因和怎样减小造成加工误差的措施来达到选取合适的加工工艺，从而能够提高效率和经济性。
2 机械加工产生误差的种类和造成误差的主要原因机械加工产生的误差分为系统误差、随机误差、静态误差、切削状态误差与动态误差。
凡是误差的大小和方向均已被掌握，则为系统误差。
系统误差又分为常值系统误差和变值系统误差。
常值系统误差的数值是不变的。
如机床、夹具、刀具和量具等制造的误差都是常值的。
变值误差是误差的大小和方向按一定规律变化如刀具在正常磨损时，其磨损值与时间成线性正比关系，它是线性变值系统误差，而刀具受热伸长，其伸长量和时间就是非线性变值系统误差，凡是没有被掌握误差规律的，则为随机误差。
机械加工质量分析及控制范文精简处理摘要：机械加工质量是制造业生产中的重要环节，直接影响着产品的质量和性能。
本文通过对机械加工质量的分析，提出了相应的控制措施，以提高产品的加工质量。
关键词：机械加工；质量分析；控制措施一、引言机械加工是制造业生产过程中重要的工序之一，机械零件的加工质量直接影响着产品的质量和性能。
因此，对机械加工质量进行分析，并采取相应的控制措施，是保证产品质量的关键。
二、机械加工质量分析1.加工工艺分析加工工艺是影响加工质量的重要因素，包括刀具选择、切削速度、进给速度等。
通过分析加工工艺的合理性，可以找出存在的问题，并提出改进意见。
2.加工设备分析加工设备的性能和精度直接影响着机械加工的质量。
针对设备存在的问题，可以采取相应的控制措施，以提高加工质量。
3.加工材料分析加工材料的性能决定了加工质量的上限。
通过分析加工材料的性能及其与加工工艺的匹配性，可以确定最佳的加工参数，以提高加工质量。
三、机械加工质量控制1.加强工艺控制通过调整刀具选择、切削速度和进给速度等工艺参数，可以有效地控制机械加工的质量。
此外，建立科学的工艺规程并进行培训，提高操作人员的技能水平，也是保证加工质量的重要手段。
2.提高设备精度定期对加工设备进行维护和保养，保证设备的精度稳定性。
对于存在问题的设备，及时进行维修和更换，确保加工质量的可控性。
3.优化加工材料选择合适的加工材料，提高材料的性能，以满足产品的工艺要求。
此外，对加工材料进行严格的检验和控制，确保加工质量的稳定性。
四、结论通过机械加工质量的分析和控制，可以提高产品的质量和性能，提高企业的竞争力。
机械加工质量的分析和控制是制造业生产中非常重要的环节，需要工程师和技术人员共同努力，不断改进和创新。
[1]张三.机械加工质量分析及控制[J].机械工程学报，2024[2]李四，王五.机械加工质量控制的方法与技巧[M].北京：机械工业出版社。
机械加工质量分析及控制
机械加工质量分析及控制
概述

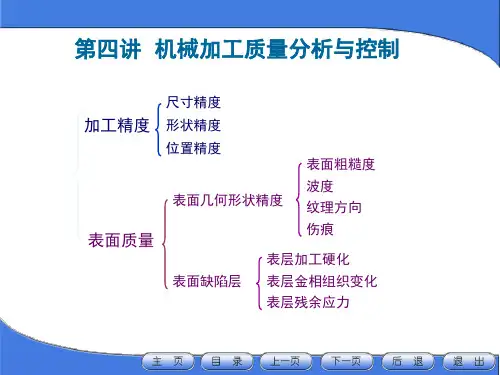

机械加工质量是指机械加工过程中所达到的工件尺寸精度、形状精度和表面质量等方面的要求。
在机械制造行业中，机械加工质量的分析和控制非常重要，它直接关系到产品质量和客户满意度。
机械加工质量分析
机械加工质量分析是指对机械加工过程中产生的工件缺陷、误差和不良现象进行分析和评估，以确定其产生的原因和影响。
常见的机械加工质量问题包括：
1. 尺寸过大或过小
2. 表面粗糙度超标
3. 几何形状偏差
4. 空间位置偏差
5. 孔径偏差
机械加工质量分析主要通过以下几个步骤完成：
1. 收集加工数据和工件检测结果
2. 对数据进行统计分析和图像处理
3. 利用统计分析结果，确定质量问题的原因和影响因素
4. 提出相关改善措施和加工优化建议
机械加工质量控制
机械加工质量控制是指通过控制加工参数和采用合理的加工工艺，确保机械加工过程中所达到的工件质量能够满足设计要求和客户需求。
常见的机械加工质量控制方法包括：
1. 控制加工参数，如刀具刃口半径、加工速度、进给量等
2. 采用合适的加工工艺，如铣削、车削、钻削等
3. 使用高精度的测量设备进行质量检测和纠正
4. 实施质量管理体系和质量控制标准
机械加工质量控制的关键在于不断优化和改进加工工艺、设备和管理体系，以提高加工稳定性和质量可靠性。
结论
机械加工质量分析和控制是机械制造过程中必不可少的环节，它直接关系到产品的质量和市场竞争力。
通过科学的分析和有效的
控制措施，能够提高机械加工的质量稳定性和可靠性，满足客户的需求。
机械加工质量分析及控制机械加工质量分析及控制一、引言二、机械加工质量分析机械加工质量的分析主要包括以下几个方面：1.表面粗糙度分析机械加工的表面粗糙度对于产品的外观和性能有着重要影响。
通过使用表面粗糙度测量仪器，可以对机械加工的表面粗糙度进行评估。
常用的表面粗糙度参数包括Ra、Rz等。
2.尺寸精度分析机械加工的尺寸精度是指产品的实际尺寸和设计图纸上的尺寸之间的偏差。
通过使用测量工具和仪器，可以对机械加工的尺寸精度进行评估。
常用的尺寸精度参数包括公差、尺寸偏差等。
3.形状偏差分析机械加工的形状偏差是指产品的实际形状和设计图纸上的形状之间的偏差。
通过使用形状测量仪器，可以对机械加工的形状偏差进行评估。
常用的形状偏差参数包括圆度误差、平面度误差等。
三、机械加工质量控制为了确保机械加工的质量，需要进行相应的控制措施。
以下是几个常用的机械加工质量控制方法：1.工艺参数控制调整机械加工的工艺参数，可以对机械加工的质量进行控制。
例如，通过调整切削速度、进给速度和切削深度等参数，可以控制机械加工的表面粗糙度和尺寸精度。
2.设备状态监控对机械加工设备的状态进行监控，可以及时发现并修复设备故障，避免对产品质量的影响。
常用的设备状态监控方法包括振动监测、温度监测等。
3.质量检验与统计分析对机械加工的产品进行质量检验，并进行统计分析，可以及时发现并纠正加工过程中的问题。
常用的质量检验方法包括外观检查、尺寸测量等。
四、机械加工质量的分析和控制是确保产品质量的重要手段。
通过对表面粗糙度、尺寸精度和形状偏差等进行分析，可以找出问题所在。
通过工艺参数控制、设备状态监控和质量检验与统计分析等控制措施，可以提高机械加工的质量水平。

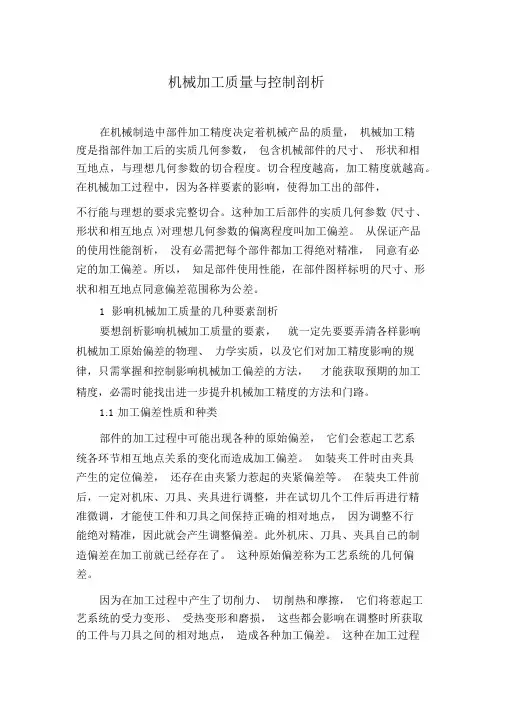

机械加工质量与控制剖析在机械制造中部件加工精度决定着机械产品的质量，机械加工精度是指部件加工后的实质几何参数，包含机械部件的尺寸、形状和相互地点，与理想几何参数的切合程度。
切合程度越高，加工精度就越高。
在机械加工过程中，因为各样要素的影响，使得加工出的部件，不行能与理想的要求完整切合。
这种加工后部件的实质几何参数 (尺寸、形状和相互地点 )对理想几何参数的偏离程度叫加工偏差。
从保证产品的使用性能剖析，没有必需把每个部件都加工得绝对精准，同意有必定的加工偏差。
所以，知足部件使用性能，在部件图样标明的尺寸、形状和相互地点同意偏差范围称为公差。
1影响机械加工质量的几种要素剖析要想剖析影响机械加工质量的要素，就一定先要要弄清各样影响机械加工原始偏差的物理、力学实质，以及它们对加工精度影响的规律，只需掌握和控制影响机械加工偏差的方法，才能获取预期的加工精度，必需时能找出进一步提升机械加工精度的方法和门路。
1.1 加工偏差性质和种类部件的加工过程中可能出现各种的原始偏差，它们会惹起工艺系统各环节相互地点关系的变化而造成加工偏差。
如装夹工件时由夹具产生的定位偏差，还存在由夹紧力惹起的夹紧偏差等。
在装央工件前后，一定对机床、刀具、夹具进行调整，井在试切几个工件后再进行精准微调，才能使工件和刀具之间保持正确的相对地点，因为调整不行能绝对精准，因此就会产生调整偏差。
此外机床、刀具、夹具自己的制造偏差在加工前就已经存在了。
这种原始偏差称为工艺系统的几何偏差。
因为在加工过程中产生了切削力、切削热和摩擦，它们将惹起工艺系统的受力变形、受热变形和磨损，这些都会影响在调整时所获取的工件与刀具之间的相对地点，造成各种加工偏差。
这种在加工过程中产生的原始偏差称为工艺系统的动偏差。
在加工过程中，还一定对工件进行丈量，才能确立加工能否合格，工艺系统能否需要从头调整，任何丈量方法和量具、量仅也不行能绝瞄正确，所以丈量偏差也是一项不容忽略的原始偏差。
7.1项目任务书7.2齿轮加工的相关知识 721圆柱齿轮的功用和结构特点1•圆柱齿轮的功用 齿轮在机械传动中主要是传递动力以及改变转速，具有传动比准确、传动力大、效 率高、结构紧凑、可靠性好等特点，在各种机器、汽车、仪器仪表中应用广泛。
2•圆柱齿轮的结构特点 根据齿轮结构特点的不同，齿轮有多 种分类方法。
(1 )按齿圈的数量分为单联齿轮、 多联齿轮，如图7-1所示。
普通的单齿圈 齿轮工艺性好，双联或三联齿轮的小齿圈 往往会受到台肩的影响，限制了某些加工 方法。
齿轮精度要求咼时，通常还将多齿 圈齿轮做成单齿圈齿轮后再进行组合。
(2) 按轮齿的形状分为直齿轮、斜 齿轮和人字齿轮等。
(3) 按轮体的结构分为外齿轮、内齿轮、轴齿轮、扇形齿轮、齿条等。
7.2.2圆柱齿轮的技术要求1•齿轮传动精度机械产品的工作性能、承载能力、使用寿命及工作精度等，均与齿轮的质量有着密 切的关系。
根据齿轮的使用条件，齿轮制造须满足以下几方面的要求：(1 )运动精度。
即要求齿轮能准确地传递运动，且传动比恒定。
主动齿轮转过一个角度时，从动齿轮应该相应地按给定速比转过一个角度，转角误差不超过规定的范围。
(2)工作平稳性。
即要求齿轮传递运动平稳，冲击、振动和噪声要小。
齿轮转动 时瞬时传动比的变化越小，齿轮工作越平稳。
(3 )接触精度。
即要求齿轮工作时齿面接触要均匀，并保证有一定的接触面积和 符合要求的接触位置，避免因载荷分布不均匀引起齿面过早磨损。
选择齿轮精度时，应以齿轮传动的用途、传递功率的大小、齿轮的圆周速度及工作 条件等为依据，并参考同类机械进行具体选择。
2.齿侧间隙 齿侧间隙是一对相互啮合的齿轮在非工作齿面间留有的一定间隙，可用于贮存润滑 油，使齿面工作时减少磨损；同时可以补偿因热变形、弹性变形、加工误差和安装误差 等引起的齿侧间隙减小，防止齿轮卡死。
齿侧间隙的大小根据齿轮副的工作条件合理确 定，特别是对于工作时需要反转的齿轮，齿侧间隙会引起反向冲击和空行程，不宜过大。
7.2.3齿轮常用的材料、毛坯及热处理1. 齿轮常用的材料齿轮材料的选择与齿轮的工作可靠性、使用寿命、工作效率、润滑等要求密切相关。
(a)单联齿轮(b )双联齿轮 (c)三联齿轮图7-1齿轮分类在齿轮工作过程中，啮合齿面之间同时存在滚动和滑动摩擦，齿面还受到脉动或交变弯 曲应力的作用，使齿面磨损、胶合或疲劳破坏。
因此，要求齿轮具有优良的耐磨性能、 抗疲劳性能。
齿轮的材料种类很多，对于低速、轻载或中载的一些不重要的齿轮，常用 45号钢制作，经调质或正火后改善金相组织和加工性能；对于中速、中载及精度较高的 齿轮常用中碳合金钢，如： 20Cr 、20CrMnTi 、40Cr 等；铸铁、非金属材料用于一些轻载的或非传力齿轮。
2•齿轮毛坯 齿轮的毛坯要根据齿轮的材料、结构形式、大小和生产批量等因素来选择，主要有 棒料、锻件和铸件。
棒料主要用于尺寸小、结构简单且受力不大、对强度要求低的不重 要齿轮；锻件主要用于受力较大，强度要求高、耐磨和耐冲击的齿轮；铸铁件主要用于 受力小，尺寸大、结构较复杂，工作平稳、速度较低、无冲击或冲击小的的齿轮；铸钢 件主要用于尺寸较大、形状复杂，有一定强度、耐磨性要求，但不宜采用锻造件的齿轮。
3•齿轮的热处理齿轮加工中根据不同的目的，一般安排两种热处理工序：（1） 毛坯热处理。
在齿坯加工前后安排预先热处理以消除铸造、锻造及粗加工时 引起的残余应力、改善材料的切削性能。
常用的热处理方法有：退火、正火、调质。
（2） 齿面热处理。
即齿形加工后进行热处理，以提高齿面的硬度和耐磨性。
常用 的齿面热处理方法有：高频表面淬火、整体淬火、化学热处理等。
7.3齿轮加工常用的方法及装备齿轮加工的关键是齿形加工，按照加工原理分为成形法和展成法。
成形法是利用与 被加工齿轮的齿槽形状完全相符的成形铳刀，在齿坯上加工出齿面的方法；展成法是利 用一对齿轮啮合或齿轮与齿条啮合的原理，将其中一个齿轮或齿条作为刀具，在啮合过 程中加工齿面的方法，齿形的轮廓是刀具切削刃运动轨迹的包络线。
7.3.1成形加工1•成形加工原理成形铳齿一般在普通铳床上进行加工，还 可以在刨床上刨齿或是在插床上进行插齿加 工。
在铳床上铳齿时，工件安装在分度头上， 加工时需要两个成形运动：一个是铳刀绕自 身的轴线旋转，另一个是铳刀的旋转中心沿 齿坯轴线方向直线移动，铳完一个齿槽后， 齿坯退回初始位置，分度头带齿坯旋转 360° /z 的角度（z 被加工齿轮的齿数），再重复铳齿的动作，依次加工出所有齿槽。
2. 成形刀具常用的成形齿轮刀具有盘形铳刀和指状铳刀，如图 7-2所示。
两种刀具在加工中所需要的运动是相同的。
指状铳刀体积小，节省刀具材料，适用于加工大模数的直齿、斜 齿齿轮特别是人字齿齿轮。
由于渐开线齿轮的齿形与模数、齿数和齿形角有关，当模数m 和压力角 选定后,齿数不同的齿轮其渐开线的形状是不一样的。
因此，用成形法铳削齿轮时，要铳出完全 准确的齿廓形状，每一种齿数的齿轮需要一把专用的铳刀很不经济，在实际生产中，某 一种模数的铳刀一般只做有限把，每把铳刀分别铳削齿形相近的一定齿数范围的齿轮。
（a ）盘形铳刀（b ）指状铳刀图7-2圆柱齿轮的成形加工所以，成形法加工的齿轮精度较低，为9〜12级，齿面粗糙度为R a 3.2〜6.3 m；生产率低，一般用于单件小批生产。
模数me8mm时，每种模数的铳刀只有8把；模数m 8mm fl寸，每种模数的铳刀有15把；每把铳刀都有号数，每号铳刀加工的齿数范围各不相同，使用时查表7-1选用。
直齿轮按齿数选择刀号，斜齿轮按当量齿数选择刀号。
刀号 1 2 3 4 5 6 7 8加工齿12 〜13 14 〜16 17〜20 21 〜25 26 〜34 35 〜54 55 〜134 135以上数范围7.3.2滚齿加工1•滚齿加工工艺特点及应用滚齿加工是齿形加工中应用比较广、效率较高的一种加工方法。
此方法用一把滚刀就能加工出模数相同而齿数不同的直齿、斜齿圆柱齿轮，还可以用于加工蜗轮或链轮。
但是，不适宜加工内齿轮和相距较近的多联齿轮。
滚齿加工方法在工艺上具有以下特点：(1)加工精度高。
滚齿是利用展成法原理来加工齿轮的，齿形没有原理误差，精度较高，一般可达8〜7级，最高可获得5〜4级的齿轮。
但轮齿面由滚刀刀齿包络而形成，因此，表面质量不高，但加工精度和表面质量都比铳齿高。
(2)滚齿加工适应范围广。
从仪器仪表中的小模数齿轮到矿山和化工机械中的大型齿轮都广泛采用滚齿加工。
(3)生产效率高。
滚齿加工是多刃刀具的连续切削过程，生产效率比一般的铳齿或插齿加工的高。
(4 )通用性好。
每一把滚刀可加工一种模数的、任何齿数的齿轮。
2.滚齿原理如图7-3所示是齿轮滚刀用展成法加工齿轮的原理图，齿轮滚刀相当于一个经过开槽和铲齿的蜗杆，具有许多刀刃并磨出后角，齿轮滚刀的法向截面近似于齿条，当滚刀连续滚动时，就相当于齿条在沿刀具轴向连续地移动，当被切齿轮与移动的齿条相互啮合转动，滚刀切削刃的一系列连续位置的包络线就形成被切齿轮的齿廓曲线。
滚齿的成形运动是由滚刀的旋转运动和工件的旋转运动组成的复合运动(B11+B12),为了滚切出全齿宽，滚刀还要沿工件轴向做进给运动2。
滚齿时，滚刀和工A件之间必须保持严格的相对运动关系：滚刀转一周，工件相应地转过K/z转(K为滚刀的头数，z为齿轮的齿数)。
3•滚齿机图7-4 (a)所示为Y3150E型滚齿机(a)滚齿成形运动(b)滚刀运动轨迹床外形图。
滚刀安装在刀架上，刀架可沿着立图7-3滚齿加工原理柱的垂直导轨上下移动，工件则安装在心轴上。
如图7-4(b )所示，滚齿时滚齿机必须有滚刀的旋转运动 B ii (主运动)、工件的旋转运动B 12、垂直进给运动2 (进给运动)等。
A4•齿轮滚刀如图7-5所示，有整体式和镶嵌式，中小模数的滚刀一般做成整体式。
在齿轮加工中，齿轮滚刀的应用范围很广，可以用来加工外啮合的直齿轮、斜齿轮、 标准及变位齿轮，加工范围大，模数为0.1〜40mm 的齿轮，均可用齿轮滚刀加工。
同一把滚刀在加工同一模数的齿轮时不受齿轮齿数的限制。
5.滚刀的安装滚刀的刀齿是沿螺旋线分布的，螺旋升角为 Y 滚齿时，为了切出准确的齿廓，滚刀的螺旋线方向应与被加工齿轮的齿面线方向 成了一个倾斜角度，称为安装角 3,安装角3等于滚刀的螺旋升角Y 使滚刀和工件处于正确的啮合位置。
用右 旋滚刀加工直齿圆柱齿轮的安装角，如 图7-6 (a )所示；用左旋滚刀加工直齿 圆柱齿轮的安装角，如图 7-6 (b )所示。
图中的虚线表示滚刀与齿坯接触一侧的 滚刀螺旋线方向。
当加工斜齿圆柱齿轮时，滚刀的安 装角不仅与滚刀螺旋线方向及螺旋升角 丫有关，而且还与被加工齿轮的螺旋方 向及螺旋角 3大小有关。
当滚刀与被 加工齿轮的螺旋线方向相同(即二者都 是左旋，或者都是右旋)时，滚刀的安 装角3 = 3 — Y 当滚刀与被加工齿轮图7-5齿轮滚刀(a)(b)图7-4滚齿机外形及传动示意图致，使滚刀轴线与被切齿轮端面之间形(a)(b)图7-6齿轮滚刀(a)整体式(b)镶嵌式1•插齿的工艺特点及应用范围插齿加工也是利用展成法原理来加工齿轮的，适用于加工内外齿轮、齿条、多联齿 轮、扇形齿轮、无空刀槽人字齿轮等，也可以加工斜齿轮。
相对于滚齿加工，插齿加工具有以下工艺特点：(1)插齿的齿形精度比滚齿高。
滚齿时，形成齿形包络线的切线数量只与滚刀容 屑槽的数目和基本蜗杆的头数有关，但插齿时，形成齿形包络线的切线数量由圆周进给 量的大小决定，并可以选择。
此外，插齿刀的齿形比较简单，可通过高精度磨齿获得精 确的渐开线齿形，所以插齿可以得到较高的齿形精度。
插齿即可用于齿形的粗加工，也 可以用于精加工。
插齿通常能加工 7〜9级精度齿轮，最高可达 6级。
(2 )齿面的粗糙度比滚齿小。
插齿时插齿刀沿齿向的切削是连续的，且参与包络 的刀刃数多，所以插齿时齿面的粗糙度值较小。
(3) 运动精度比滚齿差。
插齿刀的一个刀齿相应切削工件的一个齿槽，插齿刀本 身的周节累积误差必然会反映到工件上；而滚齿加工中，工件的每一个齿槽都是由滚刀 相同的2〜3圈刀齿加工出来的，因此，滚刀的齿距累积误差不影响齿轮的齿距精度， 滚齿的运动精度比插齿高。
(4) 生产效率比滚齿低。
插齿刀往复运动限制了插齿刀的切削速度，此外插齿存 在空行程，所以效率较滚齿低。
2•插齿原理插齿利用的是展成法 原理，插齿的加工过程模 拟了一对平行轴直齿圆柱 齿轮的啮合过程，插齿刀 实质上是一个端面磨有前 角、齿顶及齿侧均磨有后 角的齿轮，也称为产形齿 轮。
插齿刀的模数和压力 角与被加工齿轮的相等。
插齿原理如图7-7所 示，插齿时，刀具沿工件轴线方向作高速的往复直线运动，同时还与工件做无间隙的啮合运动，直到在工件上加 工出全部齿廓。
