光伏逆变器常见故障分析及处理复习过程

光伏逆变器典型故障光伏逆变器是将太阳能光伏电池板产生的直流电转换为交流电的设备。

它在太阳能发电系统中起着至关重要的作用。

然而，光伏逆变器在使用过程中可能会出现一些典型故障，影响其正常运行和发电效率。

本文将介绍几种常见的光伏逆变器故障，并探讨其原因和解决方法。

一、直流侧故障1. 输入电压异常：光伏逆变器的直流输入电压应符合设备的额定输入电压范围。

如果输入电压异常，可能是电池板连接故障、电池板老化或被遮挡等原因所致。

解决方法是检查电池板连接情况，更换老化电池板或清除遮挡物。

2. 直流开路：直流开路是指光伏逆变器输入端出现断路现象。

可能原因包括电缆接触不良、电池板损坏或连接器松动等。

解决方法是检查电缆和连接器的接触情况，修复或更换损坏的电缆或电池板。

3. 直流短路：直流短路是指光伏逆变器输入端出现短路现象。

可能原因包括电缆短路、电池板烧毁或连接器接触不良等。

解决方法是检查电缆和连接器的状态，排除短路故障，修复或更换损坏的电缆或电池板。

二、交流侧故障1. 输出电压异常：光伏逆变器的交流输出电压应符合设备的额定输出电压范围。

如果输出电压异常，可能是逆变器内部元件老化、负载过重或输出线路接触不良等原因。

解决方法是检查逆变器内部元件，减少负载或检查输出线路接触情况。

2. 输出频率异常：光伏逆变器的交流输出频率应符合设备的额定输出频率范围。

如果输出频率异常，可能是逆变器内部元件老化、电网电压波动或电网故障等原因。

解决方法是检查逆变器内部元件，调整电网电压或通知电网公司检修故障。

三、保护功能故障光伏逆变器具有多种保护功能，如过压保护、欠压保护、过温保护等。

如果保护功能故障，可能是保护设置错误、保护元件老化或保护电路故障等原因。

解决方法是检查保护设置，更换老化的保护元件或修复保护电路故障。

四、通信故障光伏逆变器通常配备有通信接口，用于与监控系统进行数据传输和远程监控。

如果通信故障，可能是通信线路故障、通信协议不匹配或通信接口损坏等原因。

光伏电站逆变器常见故障、处理及原因分析摘要：目前的环境形势日益严峻，光伏发电作为一种清洁能源受到高度重视。

光伏逆变器是光伏发电系统的重要模块，是将太阳能电池板产生的直流电转换为交流电的装置，是光伏发电系统重要核心部件，在高电压和大功率条件下工作，若发生故障，将对正常发电产生严重影响，因而分析其故障原因并采取适当处理措施意义重大。

关键词：光伏电站；逆变器；故障；处理光伏发电站作为太阳能发电系统最直观的表现形式，也呈现出井喷式发展。

光伏逆变器作为将直流电转换为交流电的主要设备，在太阳能光伏发电系统中发挥着重要作用。

然而，光伏逆变器在使用中常会遇到各种故障，严重影响太阳能发电系统的正常运行，所以对光伏逆变器常见故障的处理及原因分析具有重要意义。

一、光伏电站概述光伏电站是指一种利用太阳光能、采用特殊材料如晶硅板、逆变器等电子元件组成的发电体系，与电网相连并向电网输送电力的光伏发电系统。

其优点为：①环保：光伏电站是一种清洁能源，使用光能发电不会产生任何污染物和温室气体，有效缓解气候变化问题。

②可再生：太阳能是自然资源，具有不竭的可再生性，光伏电站的建设可充分利用这种资源，减少对不可再生能源的依赖。

③分布性强：光伏电站能灵活布局，可分布在城市、农村、山区、荒漠等各种环境中，有效缩短了用电环节间距离，提高用电效率。

二、光伏电站逆变器常见故障1、电网连接失败。

其是光伏逆变器中常见故障之一，当光伏逆变器无法成功连接到电网时，可能会导致其无法正常工作，甚至损坏逆变器。

电网连接失败的原因可能是电网本身的问题，如电压波动、断电等，也可能是逆变器内部连接电线松动、接触不良等问题引起。

2、直流侧故障。

光伏逆变器的直流侧也是常见故障位置，其原因可能是太阳能电池板的问题，如电池板损坏、电缆接线不良、直接地、直流断路器故障等。

3、交流侧故障。

光伏逆变器的交流侧也可能出现故障，可能因负载过大、电网电压波动、交流接地等原因引起，并且逆变器内部组件的问题也可能导致交流侧故障。

光伏逆变器常见故障及处理方法以下是 9 条关于“光伏逆变器常见故障及处理方法”的内容：1. 哎呀，要是逆变器突然不工作了可咋办呀？比如显示灯都不亮了！这时候你就得赶紧检查电源呀，看看是不是插头松了。

就像手机没电了要赶紧充电一样，你可别不当回事儿！例子：“老张啊，我家那光伏逆变器好像不工作了，灯也不亮啦！” “那你赶紧看看电源是不是有问题啊！”2. 嘿哟，有时候逆变器会发出奇怪的声音诶！这可不是啥好现象呀。

那可能是里面有啥零件松动啦！咋办呢？赶快给它来个全面“体检”哟！就像人身体不舒服要去医院检查一样！例子：“哇，这逆变器咋发出这种声音啊！” “怕是有啥毛病咯，赶紧检查检查吧！”3. 哇塞，逆变器发热过度可不行呀！这就像人发烧了一样难受呢。

那咱得看看是不是散热出问题啦，是不是风扇不转啦啥的。

千万不能马虎对待呀！例子：“哎呀，这逆变器摸着好烫啊！” “赶紧看看啥原因，别烧起来啦！”4. 你们知道不，逆变器输出不稳定也是常有的事儿。

这可会影响使用效果呀！那得找原因啊，是不是电网波动啦？这就好比开车时路不平坦，车也会颠簸呀！例子：“这电怎么感觉不太稳定呢？” “估计是逆变器的问题吧，得瞧瞧去！”5. 诶呀，假如逆变器的显示屏出现故障，啥都看不清了可咋整？那得看看是不是连接线有问题呀，或者屏幕本身坏了呗。

这可不能拖呀，就像眼睛看不清东西得赶紧治一样！例子：“哎呀呀，这显示屏咋这样啦！” “快快，检查一下啥情况。

”6. 要是遇到逆变器频繁跳闸，那可烦死啦！这就像电灯总是闪一样让人闹心。

那肯定是哪里有过载或者短路啦，得仔细排查排查呢！例子：“怎么又跳闸啦！” “唉，得好好找找原因咯！”7. 你们有没有碰到过逆变器的通信故障呀？那就没法正常控制和监测啦！这可不得了，得像医生看病一样，找到病根治好它呀！例子：“这通信咋断了呀！” “坏了坏了，赶紧想办法呀！”8. 哎呀，逆变器参数设置错误也会出大问题哟！这就像走错了路一样，得赶紧纠正过来呀！不然可就麻烦大啦！例子：“这咋感觉不太对呢？” “是不是参数设置错啦？”9. 当逆变器遭到雷击损坏时，那真糟糕透啦！但别急呀，我们得赶紧更换受损部件呀！就像受伤了要赶紧疗伤一样。

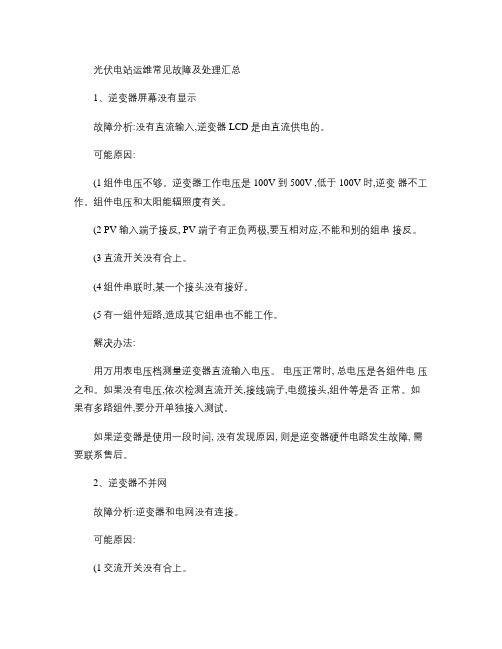

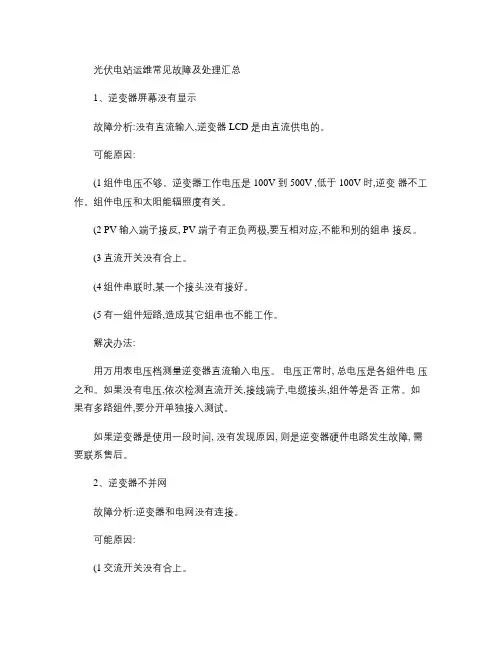

光伏电站运维常见故障及处理汇总1、逆变器屏幕没有显示故障分析:没有直流输入,逆变器 LCD 是由直流供电的。

可能原因:(1组件电压不够。

逆变器工作电压是 100V 到 500V ,低于 100V 时,逆变器不工作。

组件电压和太阳能辐照度有关。

(2 PV 输入端子接反, PV 端子有正负两极,要互相对应,不能和别的组串接反。

(3直流开关没有合上。

(4组件串联时,某一个接头没有接好。

(5有一组件短路,造成其它组串也不能工作。

解决办法:用万用表电压档测量逆变器直流输入电压。

电压正常时, 总电压是各组件电压之和。

如果没有电压,依次检测直流开关,接线端子,电缆接头,组件等是否正常。

如果有多路组件,要分开单独接入测试。

如果逆变器是使用一段时间, 没有发现原因, 则是逆变器硬件电路发生故障, 需要联系售后。

2、逆变器不并网故障分析:逆变器和电网没有连接。

可能原因:(1交流开关没有合上。

(2逆变器交流输出端子没有接上。

(3接线时,把逆变器输出接线端子上排松动了。

解决办法:用万用表电压档测量逆变器交流输出电压, 在正常情况下, 输出端子应该有 220V 或者 380V 电压, 如果没有, 依次检测接线端子是否有松动, 交流开关是否闭合,漏电保护开关是否断开。

3、 PV 过压故障分析:直流电压过高报警。

可能原因:组件串联数量过多,造成电压超过逆变器的电压。

解决办法:因为组件的温度特性,温度越低,电压越高。

单相组串式逆变器输入电压范围是 100-500V ,建议组串后电压在 350-400V 之间,三相组串式逆变器输入电压范围是 250-800V ,建议组串后电压在 600-650V 之间。

在这个电压区间,逆变器效率较高,早晚辐照度低时也可发电,但又不至于电压超出逆变器电压上限,引起报警而停机。

4、隔离故障故障分析:光伏系统对地绝缘电阻小于 2兆欧。

可能原因:太阳能组件,接线盒,直流电缆,逆变器,交流电缆,接线端子等地方有电线对地短路或者绝缘层破坏。

光伏发电系统中逆变器的故障诊断与处理光伏发电系统是一种利用太阳能将光能转化为电能的发电方式。

它具有清洁、可持续、环保等优点，已逐渐被广泛应用。

其中，逆变器是光伏发电系统中不可或缺的设备之一，它可以将太阳能电池板所产生的直流电转化为交流电，以供我们使用。

但是，逆变器也是光伏发电系统中最容易出现故障的设备之一。

那么，当光伏发电系统中的逆变器出现故障时，应该如何进行故障诊断与处理呢？一、故障诊断1.观察故障现象当光伏发电系统中的逆变器出现故障时，首先要观察故障现象。

比如，逆变器可能会出现闪烁、无输入电流、无输出电流、电流突降、频繁断电等问题。

这些问题如果频繁出现，就需要进一步检查逆变器是否故障。

2.测量电压、电流如果出现故障，可以通过测量电压、电流等参数来判断故障原因。

比如，通过电压表、电流表等测量工具来检查逆变器输入、输出电压、电流是否正常。

如果发现输入电流异常高低，或输出电压异常低高，则需要修理逆变器。

3.检查光伏电池板有时候，逆变器的故障也可能是由光伏电池板引起的。

因此，需要检查光伏电池板的电压、电流等指标是否正常。

如果发现电压、电流有异常，也需要对光伏电池板进行维修或更换。

二、故障处理1.更换逆变器内部电子元件逆变器内部电子元件是逆变器正常运转的关键。

当出现故障时，可以尝试对逆变器内部的电子元件进行维修或更换。

这需要具备相应的技术和知识，如果没有相关专业知识的话，最好请专业人员来处理。

2.更换逆变器整机如果逆变器内部电子元件出现严重故障，或者维修成本过高，那么就需要更换逆变器整机。

在更换逆变器时需要注意逆变器的额定功率、输入电压、输出电压等参数是否符合要求。

3.维护光伏电池板逆变器的故障也可能是由光伏电池板引起的。

因此，在处理逆变器故障时，也需要注意光伏电池板的维护。

比如，定期清洗光伏电池板、清理灰尘等，保证其正常工作。

综上所述，光伏发电系统中逆变器的故障诊断与处理需要具备相应的技术和知识。

如果出现故障，可以通过观察故障现象、测量电压、电流等参数来判断故障原因。

光伏逆变器故障诊断与维修随着太阳能光伏发电技术的不断发展，光伏逆变器作为关键设备之一，在电能转换和输送中发挥着重要作用。

然而，逆变器在长时间运行中由于各种原因可能发生故障，既影响发电效率，又可能导致系统崩溃。

因此，光伏逆变器的故障诊断和维修非常关键。

一、故障诊断故障诊断是指通过对逆变器的检测和分析，确定故障的具体原因和位置。

常见的光伏逆变器故障包括输入输出电压异常、电流异常、温度过高等。

故障诊断需要仔细观察逆变器运行状态，合理运用现代测试仪器以及相关软件工具。

在诊断过程中，首先需要对逆变器的整体性能进行评估。

通过检查电压、电流、功率输出等参数，可以初步判断故障可能出现的位置。

同时，需要观察逆变器的工作温度，是否存在过高的现象，这通常意味着散热系统存在问题。

其次，通过逆变器的告警信息和故障代码，可以了解到更加具体的故障信息。

例如，逆变器可能会出现输出短路、电网故障、过载等问题，这些故障代码是诊断过程中宝贵的线索。

另外，使用现代测试仪器如示波器、电流钳等对逆变器的输入和输出进行测量，可以帮助判断故障所在。

比如，逆变器的输入电压不稳定，可能是由于光伏阵列的故障，或者电网接入问题等。

最后，结合对逆变器的硬件结构和拓扑特性了解，通过分析检测数据，可以更加确切地定位故障原因。

例如，在检测到输出电流异常的情况下，可以进一步检查电感、电容等元器件是否存在异常或者短路现象。

二、故障维修故障的诊断只是解决问题的一部分，更重要的是能够进行及时有效的维修。

在进行维修之前，需要先评估故障对系统整体的影响，以及维修可能带来的风险。

确保安全和系统稳定是维修的首要原则。

对于一些简单的故障，如松动的连接器、烧坏的保险丝等，可以直接进行替换或者修复。

然而，对于一些复杂的故障，可能需要专业技术人员的介入。

在维修过程中，需要确保所使用的备件和工具符合相关标准和要求。

选择合适的备件可以保证逆变器的性能和可靠性，避免进一步故障的发生。

同时，正确的使用工具和操作流程，可以最大限度地减少对逆变器的损害。

www�ele169�com | 81应用技术0 前言在光伏系统建设中，要充分发挥逆变器运行性能，确保逆变器始终处于安全的运行状态，满足系统正常运行要求。

逆变器作为系统中的检测中心，分别和并网设备及直流组件相连接，确保电站全部参数能借助逆变器检测出。

为了保证逆变器功能正常实现，需要做好逆变器故障处理工作，分析故障产生原因并实施相应的应对措施。

1 光伏逆变器故障特点及分类光伏逆变器通常出现故障问题，不能保证光伏系统稳定运行，故障诊断难度大，主要是由于故障信息出现时间较短，要求运用快速实时检测技术及在线诊断技术，能及时收集故障信息并确定故障类型，采取恰当的处理手段。

同时数字电路运行中，通常是根据输入量变化探究输出量变化情况，而逆变器电路通行电流大，只能通过分析电流输出波形确定故障位置和类型。

尤其在一些结构复杂的电路中，其中电子元件较多，逐一进行零件故障诊断，将导致故障检测时效性差，不能加大对故障危害的控制。

具体来说，可将逆变器故障分成参数性故障和结构性故障两种。

其中参数性故障是由电阻、电感等元件性能退化引起的，而结构性故障产生原因包括开关元件损毁等。

常见的光伏逆变器故障问题主要包括以下几种：绝缘阻抗低，当出现这一问题时，将增加光伏系统安全风险，电流可能通过设备金属外壳，造成设备损坏。

从光伏逆变器运行特点看，当系统运行一段时间后，容易出现内部设备老化问题，由此引起逆变器绝缘阻抗较低，不能正常作业。

母线电压低，这一问题出现在早、晚阶段时，则说明该现象为正常问题，是因为逆变器在极限发电条件下运作，而上述问题发生在白天时，需要采取故障排除法，及时确定故障部位；漏电流故障，是指逆变器运行中会出现电流泄露问题，主要是由于安装不当引起的，当安装质量较低或者地点选择错误时，容易出现漏电流故障。

从统计数据看，故障部位主要包括直流接头和低质量组件[1]。

在发现电流泄露问题时，需要尽快找出故障点，做好绝缘工作；直流过压保护，随着光伏系统建设规模不断扩大，系统运行中将产生大量电流，且功率等级是不断上升的，在较高工作电压作用下，增加了电力设备安全运行风险。

逆变器常见故障及处理方法逆变器是太阳能发电系统中的重要组成部分，它能将太阳能电池板所产生的直流电转换为交流电，供给家庭或工业用电。

然而，逆变器在使用过程中可能会出现各种故障，影响发电效率和使用寿命。

下面将介绍逆变器常见的故障及处理方法，希望能帮助您更好地维护和管理太阳能发电系统。

1. 过载故障。

过载故障是逆变器常见的故障之一，通常是由于负载过大或者短路引起的。

当逆变器出现过载故障时，首先需要检查负载是否超出逆变器的额定容量，如果是，则需要卸载部分负载；如果不是，则需要检查负载线路是否存在短路情况，及时排除短路故障。

2. 过压故障。

逆变器在运行过程中，可能会由于外部电网电压过高而引起过压故障。

此时，需要及时检查电网电压情况，如果电压确实过高，需要及时通知电力部门进行处理，以免对逆变器产生损坏。

3. 过温故障。

逆变器在工作过程中会产生一定的热量，如果散热不良或者环境温度过高，就容易导致逆变器过温故障。

处理方法是及时清理逆变器周围的杂物，保持通风良好，或者在高温天气时增加逆变器的散热设备，以保证逆变器的正常工作。

4. 地故障。

地故障是逆变器运行过程中的一种常见故障，通常是由于接地线路不良或者接地电阻过大引起的。

当逆变器出现地故障时，需要检查接地线路是否连接良好，及时清理接地电极周围的杂物，以确保逆变器的接地条件良好。

5. 绝缘故障。

绝缘故障是指逆变器内部元件之间或者元件与外壳之间的绝缘电阻不足，导致电气绝缘性能下降。

当逆变器出现绝缘故障时，需要及时进行绝缘电阻测试，找出故障点并进行修复，以确保逆变器的安全运行。

总结：逆变器作为太阳能发电系统的核心设备，其正常运行对于太阳能发电系统的发电效率和使用寿命至关重要。

因此，我们在日常使用中需要及时发现和处理逆变器的各种故障，保证逆变器的正常运行。

希望上述逆变器常见故障及处理方法能够帮助您更好地维护和管理太阳能发电系统。

古瑞瓦特光伏逆变器常见故障与处理方法1.故障：逆变器无法启动或无输出电流处理方法：-检查逆变器是否正确连接至电网。

确保光伏逆变器的交流输出端与电网入口连接牢固。

-检查直流输入电源供应是否正常。

确保逆变器的直流输入端连接的太阳能电池板电源正常。

-检查逆变器的保护装置是否触发。

如果逆变器的过温保护、短路保护或过载保护被触发，需要及时处理故障源。

2.故障：逆变器输出电压异常处理方法：-检查逆变器的输入电压是否正常。

确保光伏逆变器的直流输入端连接的太阳能电池板电源输出正常。

-检查逆变器的调节功能是否正常。

可能需要重新设置逆变器的输出电压和频率参数。

-如果光伏逆变器的输出电压仍然异常，可能是逆变器内部元件损坏，需要更换或修理逆变器。

3.故障：逆变器过热处理方法：-检查逆变器的散热系统是否正常。

清理逆变器周围的灰尘、杂物，确保散热片和风扇正常工作。

-如果逆变器在高温环境下长时间工作，可能需要增加逆变器的散热设备，如风扇或散热片。

-如果逆变器的过热保护装置被触发，需待逆变器冷却后再启动。

4.故障：逆变器频繁断电处理方法：-检查逆变器的电源输入是否稳定。

如果存在电源波动或电源供应不稳定的情况，可能需要安装稳定器或稳压装置。

-检查光伏逆变器的输出负载是否超过逆变器额定负载。

如果负载过大，需要减少负载或更换更高额定负载的逆变器。

-如果逆变器频繁断电且以上原因均排除，可能是逆变器本身存在故障，需要更换或修理逆变器。

5.故障：逆变器无法与监控系统通信处理方法：-检查逆变器与监控系统的通信线缆是否正常连接。

-检查逆变器的通信设置和监控系统的通信设置是否匹配。

-如果逆变器无法与监控系统通信且以上原因均排除，可能是逆变器通信模块存在故障，需要更换或修理逆变器。

总结：。
