施工现场临时用电绝缘电阻测试记录

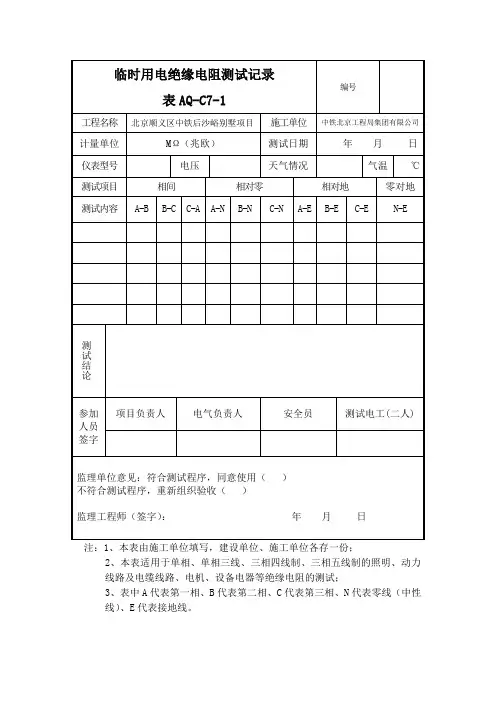

临时用电绝缘电阻测试记录
表AQ-C7-1
编号
工程名称
北京顺义区中铁后沙峪别墅项目
施工单位
中铁北京工程局集团有限公司
计量单位
MΩ（兆欧）
测试日期
年 月 日
仪表型号
电压
天气情况
气温
℃
测试项目
相间
相对零
相对地
零对地
测试内容
A-B
B-C
C-A
A-N
B-N
C-N
A-E
B-E
C-E
N-E
测试结论
参加人员签字
项目负责人
3、表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、E代表接地线。
电气负责人
安全员
测试电工(二人)
监理单位意见：符合测试程序，同意使用（ ）
不符合测试程序，重新组织验收（ ）
监理工程师（签字）： 年 月 日
注：1、本表由施工单位填写，建设单位、施工单位各存一份；
2、本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆线路、电机、设备电器等绝缘电阻的测试；

绝缘电阻测试记录绝缘电阻测试是一种用于评估电气设备或电线电缆绝缘性能的测试方法。

它旨在检测设备或电线电缆在正常操作条件下是否会发生绝缘故障，以及故障可能的原因。

绝缘电阻测试记录是测试的关键部分，它记录了测试的目的、步骤、结果和结论，以及可能的改进建议。

下面是一个绝缘电阻测试记录的示例。

测试项目：电气设备绝缘电阻测试测试日期：2024年1月1日测试地点：XXX工厂测试仪器：绝缘电阻测试仪测试目的：评估设备的绝缘性能，检测可能存在的绝缘故障和隐患，以提供改进建议。

测试步骤：1.准备工作：检查测试仪器是否正常工作，确保安全措施已经采取。

2.测试前准备：断开电气设备与电源的连接，确保设备已经处于关机状态。

3.测试连接：将测试仪器的正极与设备的绝缘引线连接，将测试仪器的负极与设备的接地线连接。

4.设置测试参数：根据设备的额定电压和预期的测试结果，设置测试仪器的电压和时间参数。

5.进行测试：按下测试仪器上的测试按钮，开始测试。

6.记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试的时间。

7.结束测试：断开测试仪器与设备的连接，关闭测试仪器。

测试结果：1.设备名称：XXX设备2.设备额定电压：220V3.测试电压：500V4.测试结果：绝缘电阻数值为10MΩ，测试时间为1分钟。

结论：根据测试结果，XXX设备的绝缘电阻值达到预期标准，表明设备的绝缘性能良好。

建议：1.定期进行绝缘电阻测试，以确保设备的绝缘性能保持在良好状态。

2.如发现绝缘电阻值下降或异常，应及时进行维修或更换绝缘材料。

3.增加设备的绝缘电阻测试频率，特别是在高温或湿度环境下。

4.提供员工培训，加强绝缘电阻测试的重要性和操作规程的理解。

备注：本次测试记录仅适用于当前测试设备，如有其他设备需要测试，请另行记录。

经测试人员确认：姓名：XXX职务：XXX签名：______________________。

施工现场临时用电绝缘电阻测试记录为了保证施工现场的安全运行，特进行了临时用电线路的绝缘电阻测试。

下面是测试记录：1.测试时间：2024年2月1日2.测试人员：电气工程师李明、助理工程师王丽3.测试地点：施工现场A区临时用电线路4.测试设备：绝缘电阻测试仪、红外测温仪5.测试对象：临时用电线路主线、支线及配电箱测试步骤：1.检查仪器：a.检查绝缘电阻测试仪的电源线和连接线是否正常；b.检查红外测温仪的电池电量是否充足。

2.连接仪器：a.将绝缘电阻测试仪的电源线连接到电源插座；b.将绝缘电阻测试仪的测试线连接到临时用电线路的主线；c.将红外测温仪打开，并对测试线路的配电箱进行红外测温。

3.测试主线：a.将绝缘电阻测试仪的电源开关打开，待仪器显示正常后，记录测试结果；b.使用红外测温仪对主线进行测温，并记录测温结果。

4.测试支线：a.将绝缘电阻测试仪的测试线依次连接到临时用电线路的各支线上，进行绝缘电阻测试；b.使用红外测温仪对支线进行测温，并记录测温结果。

5.测试配电箱：a.将绝缘电阻测试仪的测试线连接到配电箱的输入端，进行绝缘电阻测试；b.使用红外测温仪对配电箱进行测温，并记录测温结果。

测试结果：1.临时用电线路主线的绝缘电阻测试结果为10MΩ，符合安全要求；2.主线的红外测温结果为32℃，无异常；3.支线1的绝缘电阻测试结果为8MΩ，低于安全要求，需进行维修；4.支线1的红外测温结果为40℃，无异常；5.支线2的绝缘电阻测试结果为12MΩ，符合安全要求；6.支线2的红外测温结果为35℃，无异常；7.配电箱的绝缘电阻测试结果为15MΩ，符合安全要求；8.配电箱的红外测温结果为38℃，无异常。

测试结论：1.施工现场临时用电线路主线、支线2和配电箱的绝缘电阻满足安全要求；2.支线1的绝缘电阻低于安全要求，需要及时进行维修；3.红外测温结果显示线路、配电箱温度正常，暂无异常情况。

测试建议：1.对支线1进行维修前，应首先切断其电源，并及时通知电工进行修复；2.后续施工过程中，应定期对临时用电线路进行绝缘电阻测试，并记录测试结果；3.如发现温度异常情况，应及时排除故障，确保施工现场的安全运行。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：栖霞区迈皋桥创业园南侧地块保障房一期二标段仪表名称兆欧表工作电压220/380V设备名称八号塔吊型号规格QTZ63回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值A B 450390440460480470480440450B C 480460450470490470490450480C A 450460470500460500460470450A O 500490430480500430500430500B O 480480460490470490470460480C O 500490480500490480490480500测试结果合格合格合格合格合格合格合格合格合格测试时间2014.122015.12015.22015.32015.42015.52015.62015.72015.8.19测试人李和平李和平李和平李和平李和平李和平李和平李和平李和平注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：栖霞区迈皋桥创业园南侧地块保障房一期二标段仪表名称兆欧表工作电压220/380V设备名称九号塔吊型号规格QTZ40E1回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值A B 450460480480470450450470450B C 490480460490460450490460450C A 480500490500490480480490480A O 480500430480500430480500430B O 500490480500480490500480450C O 490500480450490500490490450测试结果合格合格合格合格合格合格合格合格合格测试时间2014.122015.12015.22015.32015.42015.52015.62015.72015.8.19测试人李和平注：绝缘电阻值由建筑电工测试，每月复测一次。
