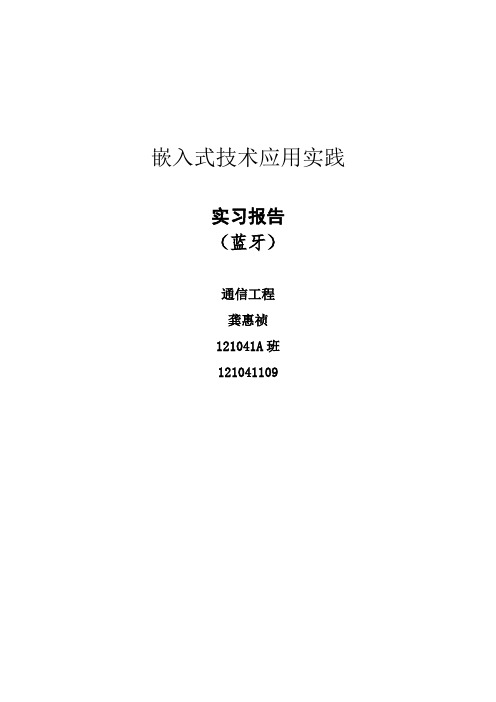

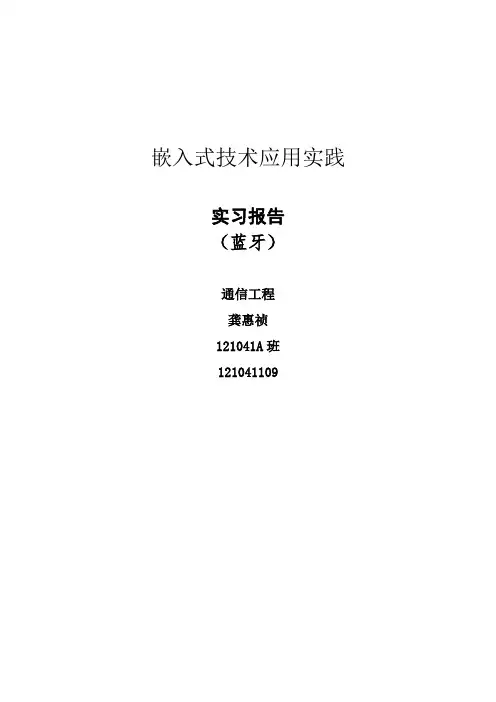

嵌入式技术应用实践实习报告（蓝牙）通信工程龚惠祯121041A班121041109一、学习目的了解处理器的发展掌握WinCE嵌入式系统开发方法和开发流程。
掌握WinCE嵌入式C#编程方法。
掌握WinCE嵌入式网络通信技术。
掌握Bluetooth编码技术二、嵌入式系统（一）什么是嵌入式系统：●嵌入式系统是以应用为中心，以计算机技术为基础，并且软硬件可裁剪，适用于应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。
●它是完成特定任务的计算机系统。
嵌入式系统一般由硬件设备、嵌入式操作系统、嵌入式应用软件组成。
（二）嵌入式系统的特点传统PC机是面向个人的一个通用操作平台，而嵌入式计算机系统是面向专业设备的一个特定平台。
专用性：面向特定用户和特定行业的高效简洁性：对嵌入式系统设备的软件和硬件能够进行裁剪和定制。
高可靠和低能耗性：保证嵌入式系统设备运行安全可靠、实时操作和较低的耗电量。
自身特殊性:所需的软件需要在特定的开发环境中进行定制开发。
三、PC上模拟运行WinCE（一）实验目的✧ 熟悉Windows CE 6.0的开发环境✧ 掌握新建Windows CE 6.0平台的方法✧ 了解模拟器的工作原理及用途（二）实验设备1) 硬件：✧ PC机一台2) 软件：✧ Visual Studio 2005✧ Windows CE 6.0（三）实验原理模拟器(Emulator)是Windows CE开发一直以来被广大开发人员所使用的一个软件工具，它是在X86架构的开发机上模拟X86或者ARM的处理器。
开发人员可以利用这个工具来测试编译生产的映像或者应用程序，虽然模拟器和真实设备还有一定的区别，有时候会出现在模拟器上运行很好的程序，在真实设备上却不能运行或者运行出错的情况，但是可以肯定的是，模拟器可以为开发人员节约很多时间。
在安装了Windows CE 6.0之后会默认安装好Emulator的BSP包，可以直接使用而不用额外安装。

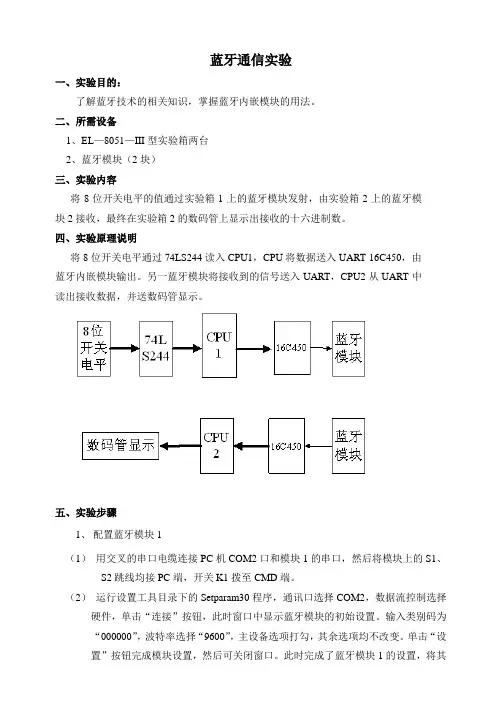

蓝牙通信实验一、实验目的：了解蓝牙技术的相关知识，掌握蓝牙内嵌模块的用法。
二、所需设备1、EL—8051—III型实验箱两台2、蓝牙模块（2块）三、实验内容将8位开关电平的值通过实验箱1上的蓝牙模块发射，由实验箱2上的蓝牙模块2接收，最终在实验箱2的数码管上显示出接收的十六进制数。
四、实验原理说明将8位开关电平通过74LS244读入CPU1，CPU将数据送入UART 16C450，由蓝牙内嵌模块输出。
另一蓝牙模块将接收到的信号送入UART，CPU2从UART中读出接收数据，并送数码管显示。
五、实验步骤1、配置蓝牙模块1（1）用交叉的串口电缆连接PC机COM2口和模块1的串口，然后将模块上的S1、S2跳线均接PC端，开关K1拨至CMD端。
（2）运行设置工具目录下的Setparam30程序，通讯口选择COM2，数据流控制选择硬件，单击“连接”按钮，此时窗口中显示蓝牙模块的初始设置。
输入类别码为“000000”，波特率选择“9600”，主设备选项打勾，其余选项均不改变。
单击“设置”按钮完成模块设置，然后可关闭窗口。
此时完成了蓝牙模块1的设置，将其设置为主设备。
2、设置蓝牙模块2重复步骤1的操作，唯一的区别是主设备选项不打勾，此时将其设置为从设备。
注：主、从设备的类别码、波特率必须相同。
但如果主设备类别码为“000000”，则从设备类别码可以任意。
设置完成后，将两模块的K1开关均拨至“DA TA”端，此时可见两模块上的绿灯闪烁，表示正在进行匹配。
几秒钟后，两绿灯熄灭表示匹配成功。
若匹配不成功，则绿灯一直闪烁。
3、实验连线（1）两蓝牙模块的S1、S2跳线均接至MCU端，JP1跳线选择CS0。
（2）实验箱1的K1—K7接至74LS244的IN0—IN7，CS244接CS1，P1.0接单脉冲P+；实验箱2的P1.0接单脉冲P-。
4、两实验箱分别运行程序BLTOOTH.ASM，拨动实验箱1的K1—K7，实验箱2的数码管上显示出对应的十六进制数。

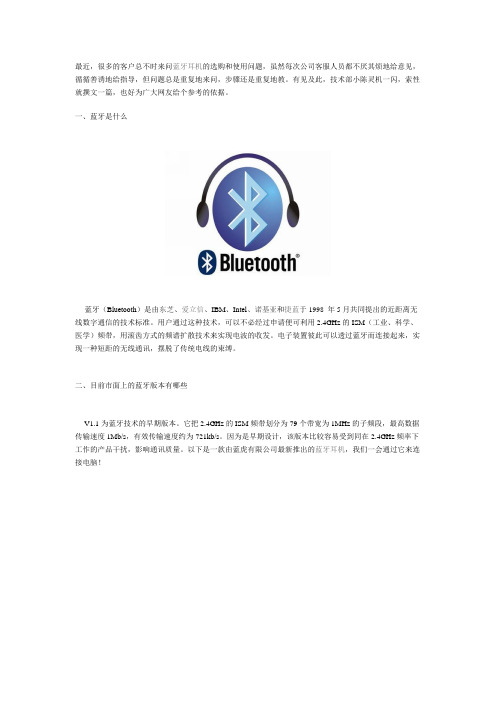

最近，很多的客户总不时来问蓝牙耳机的选购和使用问题，虽然每次公司客服人员都不厌其烦地给意见，循循善诱地给指导，但问题总是重复地来问，步骤还是重复地教。
有见及此，技术部小陈灵机一闪，索性就撰文一篇，也好为广大网友给个参考的依据。
一、蓝牙是什么蓝牙（Bluetooth）是由东芝、爱立信、IBM、Intel、诺基亚和捷蓝于1998年5月共同提出的近距离无线数字通信的技术标准。
用户通过这种技术，可以不必经过申请便可利用2.4GHz的IS M（工业、科学、医学）频带，用滚齿方式的频谱扩散技术来实现电波的收发。
电子装置彼此可以透过蓝牙而连接起来，实现一种短距的无线通讯，摆脱了传统电线的束缚。
二、目前市面上的蓝牙版本有哪些V1.1为蓝牙技术的早期版本。
它把2.4GHz的ISM频带划分为79个带宽为1MHz的子频段，最高数据传输速度1Mb/s，有效传输速度约为721kb/s。
因为是早期设计，该版本比较容易受到同在2.4GHz频率下工作的产品干扰，影响通讯质量。
以下是一款由蓝虎有限公司最新推出的蓝牙耳机，我们一会通过它来连接电脑！V1.2版本的传输率与V1.1相类似，最高数据传输速度同样为1Mb/s，有效传输速度约为721kb/s，但是提供了更好的同频抗干扰能力，并且加强了语言识别能力，并向下兼容1.1的设备。
由于增加了AFH可调式跳频技术(Adaptive Frequency Hopping)，并主要针对现有蓝牙协议和802.11b/g之间的互相干扰问题进行了全面的改进，最大限度防止了用户在同时使用支持蓝牙和无线局域网(WLAN)的两种装置的时候出现互相干扰的情况。
V2.0版本的蓝牙规范提高了多任务处理和多种蓝牙设备同时运行的能力。
带宽的提升使得新版本的蓝牙设备可以达到3MB/S的数据传输速率传输。
另外，V2.0版本简化了多连接模式让电力消耗更低，使得支持V2.0规范的蓝牙设备的工作时间可以达到V1.x版本的2倍。

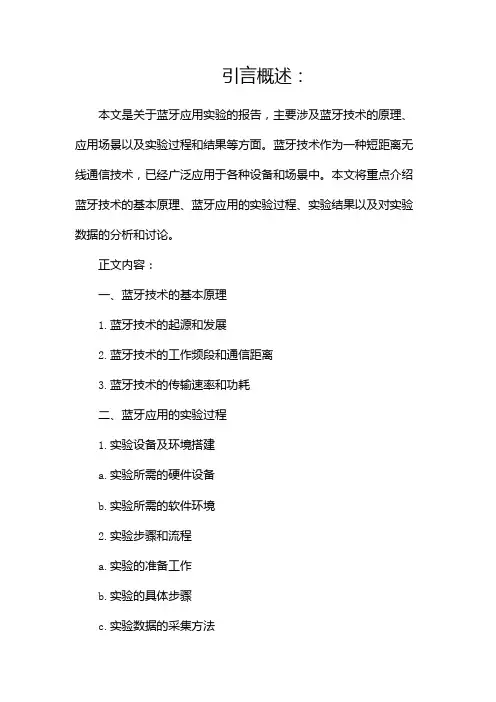

引言概述：本文是关于蓝牙应用实验的报告，主要涉及蓝牙技术的原理、应用场景以及实验过程和结果等方面。
蓝牙技术作为一种短距离无线通信技术，已经广泛应用于各种设备和场景中。
本文将重点介绍蓝牙技术的基本原理、蓝牙应用的实验过程、实验结果以及对实验数据的分析和讨论。
正文内容：一、蓝牙技术的基本原理1.蓝牙技术的起源和发展2.蓝牙技术的工作频段和通信距离3.蓝牙技术的传输速率和功耗二、蓝牙应用的实验过程1.实验设备及环境搭建a.实验所需的硬件设备b.实验所需的软件环境2.实验步骤和流程a.实验的准备工作b.实验的具体步骤c.实验数据的采集方法3.实验数据的采集和分析a.蓝牙设备的检测和配对b.数据的发送和接收c.数据的处理和分析4.实验结果的验证和评估a.实验结果的可重复性和稳定性b.实验结果与理论预期的比对c.实验结果的性能评估和优化5.实验中遇到的问题和解决方案a.实验设备的故障和维修b.实验环境的干扰与防护c.实验数据的异常和处理方法三、实验结果的分析和讨论1.数据传输速率和延迟的比较2.数据传输的可靠性和稳定性3.实验结果与蓝牙标准的符合度4.实验结果的应用前景和发展方向5.实验结果的局限性和改进思路四、蓝牙应用的未来发展1.蓝牙5.0版本的新功能和特点2.蓝牙技术在物联网中的应用3.蓝牙技术在智能家居中的应用4.蓝牙技术在医疗健康领域的应用5.蓝牙技术在工业控制中的应用五、总结本文通过对蓝牙技术的基本原理、应用实验过程和结果分析，对蓝牙技术在不同领域中的应用进行了综合评价和讨论。
实验结果表明，蓝牙技术具有较高的传输速率和稳定性，在各种场景中均有广泛的应用前景。
但同时也存在一些局限性，需要进一步的优化和改进。
未来，随着蓝牙技术的不断升级和发展，相信其在物联网、智能家居、医疗健康和工业控制等领域中的应用将会更加广泛和深入。
引言：蓝牙技术是一种无线通信技术，可以实现在短距离范围内进行无线传输和通信。
它具有低功耗、简化配对流程等优点，广泛应用于消费电子、医疗设备、汽车等领域。
蓝牙实验报告研究的内容1. 引言蓝牙是一种用于无线通信的技术标准，能够在短距离内实现设备之间的数据传输。
在当今智能设备普及的时代，蓝牙技术应用广泛，例如耳机、音箱、手环、智能家居等等。
本实验旨在研究蓝牙技术的原理、应用和性能，通过实际操作来深入了解蓝牙的工作机制。
2. 实验目的- 了解蓝牙技术的基本原理和工作方式；- 理解蓝牙协议栈的结构和功能；- 学习蓝牙设备的互联与通信方法；- 测试蓝牙设备的传输性能，包括传输距离和数据传输速率。
3. 实验设备与方法3.1 实验设备本次实验所使用的设备包括：- 一台支持蓝牙的电脑；- 一台蓝牙音箱；- 一部手机，支持蓝牙功能。
3.2 实验步骤1. 添加蓝牙设备：打开电脑的蓝牙设置，搜索附近的蓝牙设备，将音箱添加到已配对设备列表中。
2. 连接设备：在蓝牙设置中，选中音箱设备并点击连接按钮，建立蓝牙连接。
3. 配对设备：若需要，输入配对码进行蓝牙设备的配对过程。
4. 测试音频传输：在电脑上播放音乐，确认音频能够通过蓝牙传输至音箱并正常播放。
5. 测试距离：逐渐增加电脑与音箱之间的距离，记录音频传输断开的距离。
6. 测试传输速率：通过发送指定大小的文件，测试蓝牙传输速率，并计算平均传输速率。
4. 实验结果与分析4.1 蓝牙连接与配对在实验步骤3中，我们成功地与音箱建立了蓝牙连接，并完成了设备的配对操作。
这表明蓝牙设备能够通过蓝牙协议栈进行互相识别和建立连接，为后续的数据传输做好了准备。
4.2 音频传输距离在实验步骤5中，我们逐渐增加了电脑与音箱之间的距离，并记录了音频传输断开的距离。
实验结果显示，蓝牙传输的可靠距离大约为10米。
超出该距离后，音频传输会出现中断，无法继续播放。
这是因为蓝牙技术的工作频段和传输功率限制了其传输距离。
4.3 传输速率在实验步骤6中，我们通过发送指定大小的文件测试了蓝牙传输速率。
实验结果显示，蓝牙传输速率约为1 Mbps，这是由于蓝牙技术采用了高速的数据传输协议和编码方式。
蓝⽛简介1、蓝⽛简介蓝⽛（英语：Bluetooth），⼀种⽆线通讯技术标准，⽤来让固定与移动设备，在短距离间交换资料，以形成个⼈局域⽹（PAN）。
其使⽤短波特⾼频（UHF）⽆线电波，经由2.4⾄2.485 GHz的ISM频段来进⾏通信。
1994年由电信商爱⽴信（Ericsson）发展出这个技术。
它最初的设计，是希望创建⼀个RS-232数据线的⽆线通信替代版本。
它能够链接多个设备，克服同步的问题。
蓝⽛技术⽬前由蓝⽛技术联盟（SIG）来负责维护其技术标准，其成员已超过三万，分布在电信、电脑、⽹络与消费性电⼦产品等领域。
2、蓝⽛分类蓝⽛技术分为基础率/增强数据率（BR/EDR）和低耗能（LE）两种技术类型。
其中BR/EDR型是以点对点⽹络拓扑结构创建⼀对⼀设备通信；LE型则使⽤点对点（⼀对⼀）、⼴播（⼀对多）和⽹格（多对多）等多种⽹络拓扑结构。
低功耗蓝⽛(BLE)：最⼤的特点就是低功耗；⼀个纽扣电池可以⽀持其运⾏数⽉⾄数年，现在的智能家居，智能⾳箱，智能⼿表等物联⽹设备，⼤多数通过BLE进⾏配⽹和数据交互。
经典蓝⽛(BT)：经典蓝⽛常⽤在语⾳、⾳乐等较⾼数据量传输的应⽤场景上。
经典蓝⽛可再细分为：传统蓝⽛和⾼速蓝⽛。
传统蓝⽛在2004年推出，主要代表是⽀持蓝⽛2.1协议的模块，在智能⼿机爆发的时期得到⼴泛⽀持。
⾼速蓝⽛在2009年推出，速率提⾼到约24Mbps，是传统蓝⽛模块的⼋倍。
传统蓝⽛有3个功率级别，Class1,Class2,Class3,分别⽀持100m,10m,1m的传输距离双模蓝⽛：即兼容BLE和BT，如⼿机，使⽤分时机制来达到同时与低功耗蓝⽛和经典蓝⽛设备通信。
其实，”经典蓝⽛“的称呼并不专业，在蓝⽛4.0及后⾯规格中，SIG定义了四种蓝⽛技术：BR，EDR，AMP和LE ，由于LE是2010年才提出的，⽐较新，所以⼈们把之前的BR/EDR/AMP技术成为经典蓝⽛。
SIG后续发布的蓝⽛4.1/4.2/5.0，都是同时包含低功耗蓝⽛和经典蓝⽛的。
