气焊与气割工艺气焊原理：利用可燃气体与助燃气体混合燃烧的火焰去熔化工件接缝处的金属和焊丝而达到金属间牢固连接的方法。
应用范围：气焊主要用于薄钢板，低熔点材料、有色金属、铸铁件、硬质合金刀具等材料的焊接，以及磨损、报废零件的补焊。
气割一、气割的特点1.气割的优、缺点。
优点：设备简单，使用灵活。
缺点：对切口两侧金属的成分和组织产生一定的影响，以及引起被割工件的变形等。
2气割原理：利用可燃气体与氧气的混合燃烧的火焰热能将工件切割处预热到一定温度后，喷出高速切割氧流，使金属剧烈氧化并放出热量，利用切割氧流把熔化状态的金属氧化物吹掉，而实现切割的方法。
气割过程：预热----燃烧-----吹渣。
三个阶段。
二．气割设备1.氧气瓶：最高工作压力15MPa,气割用一级纯氧度99.2%,二级纯氧度98.5%，容积40L。
15MPa时贮气6立方。
瓶体为天蓝色，并标有黑字氧气。
2.乙炔瓶：压力1.5MPa，容积40L，15度充装乙炔6.2---7.4㎏约5.3---6.3立方，瓶体为白色，并标有红字乙炔不可近火。
乙炔瓶的安全是由设于瓶肩上的易熔塞来实现的，当温度达100度时，易熔塞中易熔合金熔化而泄压，确保安全。
乙炔瓶表面温度不超过40度。
乙炔瓶与氧气瓶和明火要保持10米以上的安全距离。
瓶内气体不可全部用尽，氧气瓶必须保留0.2—0.3MPa余压。
乙炔瓶必须保留0.05—0.3MPa余压。
开启瓶阀要缓慢，不可用力过猛，防静电火花。
3.氧气胶管：现用红色，外径18㎜内径8㎜.工作压力1.5MPa乙炔胶管：现用黑色，外径16㎜内径10㎜.工作压力0.3MPa 但根据GB9448—88焊接安全与切割规定氧气胶管为蓝色。
乙炔胶管为红色。
4.减压器：氧气乙炔压力表规格MPa 高压表 0---25 0---2.5低压表 0---4 0---0.25 工作压力调节范围 0.1---0.5 0.01---0.055.割炬 G01----100 G---表示割炬。
气焊一、气焊气焊是利用可燃气体与助燃气体混燃烧所释放的热量作热源进行金属材料的焊接。
目前应用最普通的是乙炔气和氧气混合燃烧，气焊设备如下图1：图1 气焊设备二、气焊的原理特点及应用1、气焊的原理气焊是将可燃气体和氧气在焊炬中混合均匀后，从焊嘴喷出燃烧形成火焰，将焊件和焊丝熔化，形成熔池，待冷却凝固后形成焊缝的连接。
如图2所示：图2 气焊过程示意图2、气焊的特点及应用优点：设备简单，操作方便，成本低。
缺点：火焰温度低，热影响区宽，变形大等。
应用：气焊适于各种位置的焊接，适用于焊接在3mm以下的低碳钢、高碳钢薄板、铸铁焊补以及铜、铝等有色金属的焊接。
在无电或电力不足的情况下，气焊则能发挥更大的作用，常用气焊火焰对工件、刀具进行淬火处理，对紫铜皮进行回火处理，并矫直金属材料和净化工件表面等。
此外，由微型氧气瓶和微型溶解乙炔气瓶组成的手提式或肩背式气焊装置，在旷野、山顶、高空作业中应用是十分简便的。
三、气焊工艺1、焊接烟火的种类（1）中性焰。
如图3-a所示，焰心呈尖锥形，色蓝白而亮，轮廓清楚，外焰呈淡桔红色。
（2）碳化焰。
如图3-b所示，焰心呈蓝白色，外周包着一层淡蓝色的火焰，轮廓不清楚，外焰呈桔红色，伴有黑烟。
（3）氧化焰。
如图3-c所示，焰心呈淡蓝色，内焰已看不清了，焊接时会发出急剧的“嗖嗖”声。
图3 焊接火焰的种类2、焊接的接头形式气焊的接头形式有卷边接头、对接接头、角接接头、T形接头、搭接接头、管子接头、法兰接头等，如图4所示。
图4 气焊的接头形式3、焊接方向（1）右向焊法。
右向焊时，焊炬指向已完成的焊缝。
焊接过程自左向右，焊炬在焊丝前面移动，如图5所示。
（2）左向焊法。
左向焊时，焊炬指向待焊部位，焊接过程自右向左，焊炬在焊丝后面移动，如图6所示图5 右向焊接 图6 左向焊接4、焊接位置（1）平焊。
如图7所示。
焊接开始时，焊炬与焊件的角度可大些，随着焊接过程的进行，则焊炬与焊件的角度可减小些。
焊丝与焊炬的夹角应保持在90°左右。
气焊的工艺参数主要有接头形式和坡口形式、火焰种类、火焰能率、焊接方向、韩最倾角和焊丝直径等。
1、接头形式的坡口形式气焊常用的接头形式主要为对接、角接和卷边接头。
由于气焊之适用于焊接较薄的工件，因此其坡口形式多为I形和V形。
2、火焰种类气焊时，应更根据不同的钢种，采用不同种类的火焰。
按氧气与乙炔的混合比例不同，气焊火焰可分为碳化焰、中性焰和氧气焰三种。
（1）碳化焰。
延期和乙炔混合比小于1时的火焰成为碳化焰。
其特点是：乙炔过剩，火焰中有游离状态碳和较多氢，内焰呈淡白色，具有较强的还原作用。
其最高温度：2700-3000o。
碳化焰用于焊接高碳钢、高速钢、铸铁、硬质合金等。
（2）中性焰。
氧与乙炔混合比为1-1.2时的火焰成为中性焰。
其特点是：既无过剩的氧，也无过剩的乙炔，内焰区的气体为CO和H2，而且具有一定还原性。
其最高温度为3050-3250oC。
中性焰的应用广泛，可用于气焊接低碳钢、中碳钢、不锈钢、紫钢、锡青铜、铝及合金、铅、镁合金。
（3）氧化焰。
氧与乙炔缓和比大于1.2时的火焰成为氧化焰。
其特点是：有过剩的氧，具有氧化性，火焰的内焰和外焰分不清。
其最高温度可达3100-3300oC。
微氧化焰是用于焊接黄铜、锰黄铜、镀锌铁皮等。
3、火焰能率气焊的火焰能率主要取决于焊炬型号及焊嘴号的大小。
生产中应更具焊件的厚度来选择焊炬型号及焊嘴号，当两者选定后，还可根据接头形式，焊接位置等具体工艺条件，在一定的范围内调节火焰的大小，即火焰能率。
焊件的导热性越强，气焊时所需的火焰能率就越大。
如在相同的工艺条件下，其含铝和紫铜的火焰能率比低碳钢大。
4、焊接方向气焊时，通常所指的焊接方向主要有两种：一种是自左向右施焊，称右焊法；另一种是自右向左施焊，成左焊法。
在通常情况下，左焊法适用于焊接较薄的工件；右焊法适用于焊接较5、焊嘴倾角气焊时，一般要将焊嘴向焊件表面倾斜一定的角度（）。
因此，通常将焊嘴与焊件平面间小于90o称为焊嘴倾角。

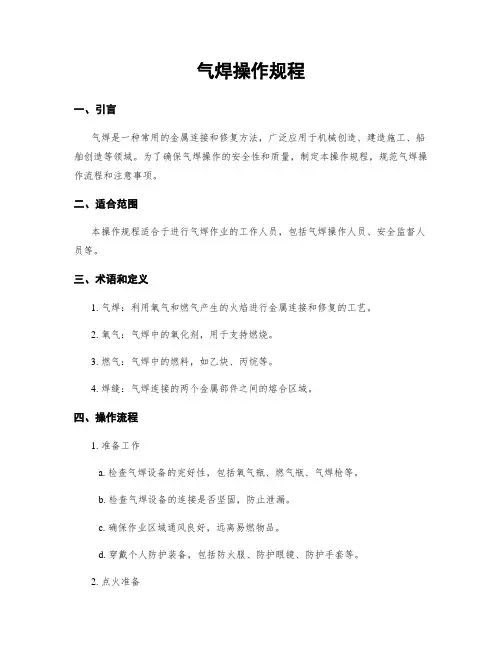

气焊操作规程一、引言气焊是一种常用的金属连接和修复方法，广泛应用于机械创造、建造施工、船舶创造等领域。
为了确保气焊操作的安全性和质量，制定本操作规程，规范气焊操作流程和注意事项。
二、适合范围本操作规程适合于进行气焊作业的工作人员，包括气焊操作人员、安全监督人员等。
三、术语和定义1. 气焊：利用氧气和燃气产生的火焰进行金属连接和修复的工艺。
2. 氧气：气焊中的氧化剂，用于支持燃烧。
3. 燃气：气焊中的燃料，如乙炔、丙烷等。
4. 焊缝：气焊连接的两个金属部件之间的熔合区域。
四、操作流程1. 准备工作a. 检查气焊设备的完好性，包括氧气瓶、燃气瓶、气焊枪等。
b. 检查气焊设备的连接是否坚固，防止泄漏。
c. 确保作业区域通风良好，远离易燃物品。
d. 穿戴个人防护装备，包括防火服、防护眼镜、防护手套等。
2. 点火准备a. 打开氧气瓶和燃气瓶的阀门，调整气压。
b. 检查气焊枪的点火装置是否正常，如电火花点火装置。
c. 检查氧气和燃气的流量是否平衡，调整至合适的比例。
3. 点火操作a. 将气焊枪对准焊缝，保持适当的角度和距离。
b. 按下点火按钮或者触发器，点燃氧气和燃气混合后的火焰。
c. 保持焊枪稳定，挪移焊枪沿焊缝进行焊接。
4. 焊接操作a. 控制焊接速度，确保焊接质量和均匀性。
b. 根据焊接材料的要求，调整焊接电流和电压。
c. 确保焊缝的熔合深度和宽度符合要求。
d. 定期检查焊缝质量，如焊缝的均匀性、无裂纹等。
5. 熄焰操作a. 焊接完成后，住手供氧和燃气，关闭氧气和燃气瓶的阀门。
b. 等待焊缝冷却后，进行后续处理，如打磨、清洁等。
五、注意事项1. 操作人员应经过专业培训，熟悉气焊操作规程和安全知识。
2. 操作人员应定期检查和维护气焊设备，确保其正常运行。
3. 在操作过程中，应保持作业区域的干燥和通风，远离易燃物品。
4. 操作人员应穿戴个人防护装备，如防火服、防护眼镜、防护手套等。
5. 操作人员应注意焊接过程中的火焰和热辐射，避免烫伤和火灾。

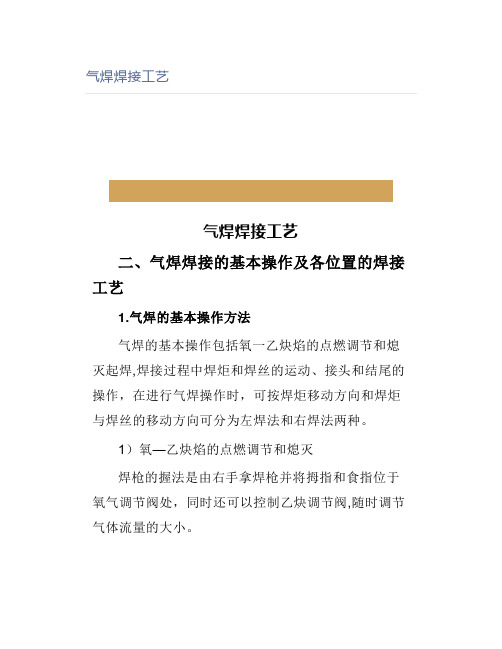

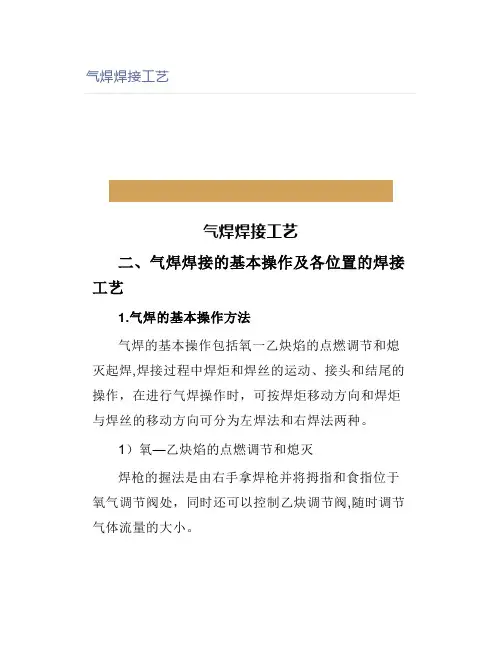

气焊焊接工艺气焊焊接工艺二、气焊焊接的基本操作及各位置的焊接工艺1.气焊的基本操作方法气焊的基本操作包括氧一乙炔焰的点燃调节和熄灭起焊,焊接过程中焊炬和焊丝的运动、接头和结尾的操作，在进行气焊操作时，可按焊炬移动方向和焊炬与焊丝的移动方向可分为左焊法和右焊法两种。
1）氧—乙炔焰的点燃调节和熄灭焊枪的握法是由右手拿焊枪并将拇指和食指位于氧气调节阀处，同时还可以控制乙炔调节阀,随时调节气体流量的大小。
点燃火焰时,应先稍微开启氧气调节阀,再开启乙炔调节阀，将两种气体在焊枪内混合后，从焊嘴喷出，依靠火源即可点燃，点火时不要用拿火源的手正对焊枪枪嘴的出口处和拿焊枪嘴指向他人或易燃物，以免发生事故，刚点火时可能会出现放炮现象，因为乙炔不纯造成。
可放出不纯的乙炔，有时还出现不易点火的现象，多数是因为氧气的调节阀过大所致,将氧气调节阀关小即可点火,刚点燃时一般为碳化焰,火焰的种类应根据所选用焊件材料的种类、厚度来选择不同的火焰，若火焰的能率仍不够大时，应更换大口径的焊枪嘴。
调整好后，火焰的形状不应歪斜或发出“吱吱”声,若发现火焰不正常时，需用通针把焊枪嘴内的杂质清除干净，使火焰正常后方可进行焊接,在气焊操作中注意观察火焰的变化并及时进行调节熄灭火焰时应先关闭乙炔调节阀，再关闭氧气调节阀，否则会出现大量的黑烟。
2）起焊起焊时由于刚开始焊，焊件的温度低，为了便于熔池的形成，并有利于对焊件进行预热，焊枪嘴的倾角应稍大些，同时在起焊焊接处应使火焰往复移动，保证在焊接处加热均匀。
若两焊件的厚度不相同时，火焰应偏向厚件一方以使焊缝两侧温度基本一致，当两焊件同时熔化时，即可起焊。
在焊接时保证焊枪的火焰喷射方向，使得焊缝两侧的温度始终保持一致，焊接火焰的内层焰芯的尖端要距离熔池表面3mm-5mm，并始终保持熔池的大小形状不变。
起焊点的选择:一般在平焊对接接头的焊缝时，应从焊缝的一端30mm处施焊，目的是使焊缝处于板内，传热面积大，当母材金属熔化时，周围温度已升高，从而在冷凝时不易出现裂纹，管焊缝时起焊点应在两定位焊点的中间位置。
气焊工艺参数气焊是一种传统的金属加工方法，广泛应用于铁路、船舶、建筑等工业领域。
其优点是成本低廉，工艺简单，适用性广泛，且可以针对不同的金属材料进行调节，因此得到了广泛的应用。
气焊工艺的参数是影响焊接质量和焊接效率的关键因素。
气焊工艺参数包括焊条材质、电流电压、气体流量、预热温度、焊接速度等。
针对不同的焊接要求，需要调整和控制各项参数，以保证焊接质量和效率。
首先，焊条材质是影响焊接质量和效率的重要参数。
通常使用的焊条主要有钢制焊条、铜制焊条、铝制焊条等。
不同的焊条材质适用于不同的金属材料，选择正确的焊条可以保证焊接强度和质量。
其次，电流电压是影响焊接质量和效率的关键参数之一。
电流电压的选择取决于工件的厚度和性质。
一般来说，焊接厚度较薄的金属使用低电压和电流，焊接厚度较大的金属选择高电压和电流。
如果电流电压选择不当，可能会造成焊接强度和焊接质量的下降。
气体流量也是影响焊接质量和效率的重要参数之一。
正确的气体流量可以保证焊接过程中金属材料受到足够的保护，避免氧化或其他污染。
不同金属材料需要的气体流量也不同，因此必须根据实际情况进行调整。
预热温度是保证焊接质量的另一个重要参数。
通过预热金属材料，可以减少材料对焊接热量的吸收，并使焊接强度更好。
预热温度也应根据金属材料的性质和用途进行调整。
过高的预热温度会导致材料变形，过低的预热温度则会影响焊接质量和强度。
最后，焊接速度是影响焊接质量和效率的重要参数之一。
焊接速度的选择应根据金属材料的性质、厚度以及焊接要求来进行调整。
过快或过慢的焊接速度都会影响焊接质量和效果。
综上所述，气焊工艺参数是保证焊接质量和效率的重要因素，必须根据具体情况进行调整和控制。
通过正确选择和控制工艺参数，可以提高焊接质量和效率，减少焊接缺陷和损坏，从而实现更好的焊接效果。

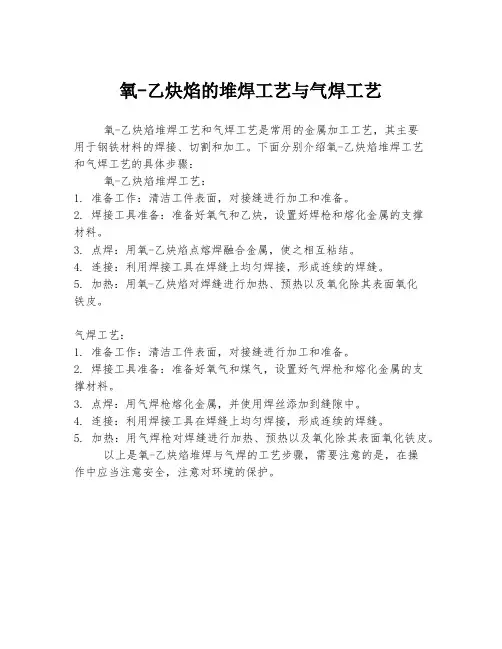

氧-乙炔焰的堆焊工艺与气焊工艺
氧-乙炔焰堆焊工艺和气焊工艺是常用的金属加工工艺，其主要
用于钢铁材料的焊接、切割和加工。
下面分别介绍氧-乙炔焰堆焊工艺
和气焊工艺的具体步骤：
氧-乙炔焰堆焊工艺：
1. 准备工作：清洁工件表面，对接缝进行加工和准备。
2. 焊接工具准备：准备好氧气和乙炔，设置好焊枪和熔化金属的支撑
材料。
3. 点焊：用氧-乙炔焰点熔焊融合金属，使之相互粘结。
4. 连接：利用焊接工具在焊缝上均匀焊接，形成连续的焊缝。
5. 加热：用氧-乙炔焰对焊缝进行加热、预热以及氧化除其表面氧化
铁皮。
气焊工艺：
1. 准备工作：清洁工件表面，对接缝进行加工和准备。
2. 焊接工具准备：准备好氧气和煤气，设置好气焊枪和熔化金属的支
撑材料。
3. 点焊：用气焊枪熔化金属，并使用焊丝添加到缝隙中。
4. 连接：利用焊接工具在焊缝上均匀焊接，形成连续的焊缝。
5. 加热：用气焊枪对焊缝进行加热、预热以及氧化除其表面氧化铁皮。
以上是氧-乙炔焰堆焊与气焊的工艺步骤，需要注意的是，在操
作中应当注意安全，注意对环境的保护。
车辆维修气焊工艺规范
一、气焊前的准备工作
1、检查焊枪是否处于关闭状态；
2、打开氧气瓶将工作压力调整在0.2±0.05MPa；
3、打开乙炔气瓶，将工作压力调整在0.05±0.01MPa；
4、检查减压阀和输气管有无漏气，在确认安全无问题的情况下方可施焊；
5、清除焊缝处灰尘、污物、油脂和氧化皮；
6、固定焊件的接口缝，保证连接的位置正确。
二、施焊
1、点火时缓慢打开乙炔阀，点燃后再开氧气阀，将火焰调整到中性火焰；
2、焊枪与焊缝保持300～400的关系；
3、焊枪运动方法：枪头指向焊缝并在沿焊缝行进之时左右摆动，枪头运动轨迹呈波浪线型。
4、焊缝长度每点保持在20mm，以点焊接为好，焊点与焊点之间间隔不得大于50mm。
三、焊接后操作
1、对焊接部位进行自检，发现缺陷进行补焊；
2、对焊接现场的安全情况进行检查，关闭气源，做好防火防爆工作。
四、气焊技术要求
1、正确选择焊接火焰并选择号码适当的焊嘴
2、掌握正常的氧气和乙炔压力，并按施焊操作要领进行作业。
在多层焊时，第一、二层应选用较细的焊丝，以后各层可采用较粗的焊丝。
一般平焊应比其它焊接位置选用粗一号的焊丝，右焊法比左焊法选用的焊丝要适当粗一些。
2．火焰性质的选择一般来说，需要尽量减少元素的烧损时,应选用中性焰；对需要增碳及还原气氛时，应选用碳化焰；当母材含有低沸点元素［如锡（Sn)、锌（Zn）等］时，需要生成覆盖在熔池表面的氧化物薄膜，以阻止低熔点元素蒸发，应选用氧化焰.总之，火焰性质选择应根据焊接材料的种类和性能。
由于气焊焊接质量和焊缝金属的强度与火焰种类有很大的关系，因而在整个焊接过程中应不断地调节火焰成分，保持火焰的性质，从而获得质量好的焊接接头。
不同金属材料的气焊所采用焊接火焰的性质参照表2—1。
3．火焰能率的选择火焰能率指单位时间内可燃气体(乙炔）的消耗量，单位为L／h。
火焰能率的物理意义是单位时间内可燃气体所提供的能量。
火焰能率的大小是由焊炬型号和焊嘴号码大小来决定的。
焊嘴号越大火焰能率也越大。
所以火焰能率的选择实际上是确定焊炬的型号和焊嘴的号码。
火焰能率的大小主要取决于氧、乙炔混合气体中，氧气的压力和流量(消耗量)及乙炔的压力和流量（消耗量)。
流量的粗调通过更换焊炬型号和焊嘴号码实现；流量的细调通过调节焊炬上的氧气调节阀和乙炔调节阀来实现。
火焰能率应根据焊件的厚度、母材的熔点和导热性及焊缝的空间位置来选择。
如焊接较厚的焊件、熔点较高的金属、导热性较好的铜、铝及其合金时,就要选用较大的火焰能率，才能保证焊件焊透；反之，在焊接薄板时，为防止焊件被烧穿，火焰能率应适当减小。
平焊缝可比其它位置焊缝选用稍大的火焰能率。
在实际生产中，在保证焊接质量的前提下，应尽量选择较大的火焰能率.4．焊嘴倾斜角的选择焊嘴的倾斜角是指焊嘴中心线与焊件平面之间的夹角。
详见图2-4。
焊嘴的倾斜角度的大小主要是根据焊嘴的大小、焊件的厚度、母材的熔点和导热性及焊缝空间位置等因素综合决定的。
当焊嘴倾斜角大时，因热量散失少，焊件得到的热量多，升温就快；反之，热量散失多，焊件受热少，升温就慢。
气焊气割的工作原理
气焊气割技术是利用气体的燃烧产生的高温和高能量来进行焊接和切割的一种工艺。
其工作原理如下：
1. 气焊原理：
气焊是通过氧化性燃料气（如乙炔）与氧气燃烧产生高温火焰来加热和熔化焊缝，再通过焊工添加合适的焊材使其融化并连接在一起。
氧气提供了氧化焊材的氧源，而气体燃烧提供了高温和高能量。
2. 气割原理：
气割是通过利用氧化性燃料气（如乙炔）与高压氧气的燃烧反应，在金属材料上产生高温氧化反应区，再通过高压氧气中的氧气切割火焰产生的氧化融渣和氧化金属，使其与金属材料发生剧烈反应，从而迅速腐蚀融化金属材料。
氧气提供了氧化金属的氧源，而气体燃烧提供了高温和高能量。
总体来说，气焊气割工作原理是利用气体的燃烧产生的高温和高能量，通过与氧气的反应来实现焊接和切割的目的。
不同的燃料气和氧气的比例、压力和喷嘴结构等因素会影响到气焊气割的实际应用效果。
气焊气割工作原理工艺参数及操作规程3课时。
重点：气焊，气割工作原理，工艺参数等难点：气焊、气割的操作一．气焊火焰气焊是利用气体火焰作热源的一种熔焊方法。
常用的气焊火焰是氧与乙炔混合燃烧所形成的火焰称氧乙炔焰，根据氧与乙炔混合比的大小可分三种不同性质的火焰。
1.中性焰：基本上没有自由氧，和自由碳存在的气体，氧与乙炔的混合比为1.1——1.2，焰心温度为3050——3150度。
2.碳化焰：在火焰的内焰区内有自由碳存在的气体，氧与乙炔的混合比为小于1.1，乙炔过剩，焰心温度2700——3000度。
3．氧化焰：在火焰的内焰区内有自由氧的存在的气体，氧与乙炔的混合比大于1.2，焰心温度3100——3300度。
火焰缩短。
根据焊件材料的不同选择不同的火焰。
重点：中性焰后的气体中即无过剩的氧，也无过剩的乙炔碳化焰：火焰比中性焰长，火焰中有过剩的乙炔氧化焰：火焰缩短，内外焰层次不清。
不同材料焊接时采用的火焰种类焊接金属火焰种类焊接金属火焰种类低中碳钢中性焰铬镍钢中性或乙炔稍多的中性焰低合金钢中性焰锰钢氧化焰紫铜中性焰镀锌铁板氧化焰铝及铝合金中性或轻微碳化焰高速钢碳化焰铅锡中性焰硬质合金碳化焰青铜中性或轻微氧化焰高碳钢碳化焰不锈钢中性或轻微碳化焰铸铁碳化焰黄铜氧化焰镍碳化焰或中性焰二．气焊原理利用乙炔气体加上氧气气体在焊炬是进行混合，并使它所发生剧烈的氧化燃烧，然后手氧化燃烧的热量去熔化工件接头部位的金属和焊丝，使熔化金属形成熔池，冷却后形成焊缝。
三．气焊工艺气焊工艺包括：焊丝，气焊熔剂，火焰，焊炬倾角，焊接方向等。
1.焊丝直经的选择；根据焊件的力学性能和化学成分，选择相应性能成分的焊丝，焊丝直径是根据焊件厚度来决定的。
焊丝直径与工件厚度的关系焊件厚度1.0——-2.02.0——3.03.0——5.05.0——10.010——15焊丝直径1.0——2.0或不用焊丝2.0——3.03.0——4.03.0——5.04.0——6.02.气焊熔剂气焊熔剂的选择，可根据焊件的成分和性质而定。
气焊焊接工艺的选择一焊接火焰气焊火焰是用来加热、熔化焊件和填充金属(焊丝)进行焊接的热源，焊接的气流又是熔化金属的保护介质，焊接火焰直接影响到焊接质量和焊接生产率，要求焊接火焰应有足够的温度、体积要小、焰心要直、热量要集中，还应要求焊接火焰具有保护性，以防止空气中的氧、氮对熔滴和熔池的氧化和污染。
1．可燃气体的选择气焊的气体火焰包括氧-乙炔焰、氢氧焰、液化石油气体及丁烷（C4H10）、丁烯（C4H8）等燃烧的火焰。
氢与氧燃烧形成的火焰称为氢氧焰，是气焊最早利用的气体火焰，但由于容易发上爆炸事故，未能广泛应用于工业生产，目前主要用于铅的焊接及水下火焰切割等。
液化石油气燃烧的温度比氧-乙炔焰要低，液化石油气燃烧的火焰主要用于金属切割，用于气割时，金属预热时间稍长，但可以减少切口边缘的过烧现象，切割质量较好，在切割多层叠板时，切割速度比使用乙炔快20%~30%，此外液化石油气火焰还用于焊接有色金属。
乙炔与氧气混合燃烧形成的火焰称为氧-乙炔火焰。
氧-乙炔火焰具有很高的温度（约3200℃），加热集中。
氧-乙炔是气焊中主要采用的火焰。
2．氧-乙炔火焰的种类和应用氧-乙炔火焰根据氧和乙炔混合比的不同，可分为中性焰、碳化焰和氧化焰三种类型，其构造及形状如图1 所示。
理论上当乙炔气和氧气的体积比为2：5时，能形成充分燃烧的中性焰。
但由于火焰外围空气中氧的存在，因此实际上当氧和乙炔在混合室内的混合比为1.1~1.2时即能形成中性焰。
混合比小于1.1 时为碳化焰，混合比大于1.2时为氧化焰。
（1）中性焰。
中性焰（图1 (a)）有三个明显的区域，即焰心、内焰和外焰。
中性焰的温度分布见图2。
焰心的温度约为900℃，在距离焰心末端2~4mm的内焰出温度最高，约3150℃。
气焊时应用该处火焰加热焊件进行焊接。
外焰温度为1200~2500℃。
火焰在横向断面的温度也是不同的，断面中心的温度最高，越向边缘温度越低。
焰心由未经燃烧的氧气和乙炔组成，外表分布有一层碳素微粒层，炽热的碳粒发出明亮的白光，形成尖锥状、亮而明显的轮廓。
编订：__________________
审核：__________________
单位：__________________
气焊工艺
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-2190-40
气焊工艺
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
气焊的工艺参数主要有接头形式和坡口形式、火焰种类、火焰能率、焊接方向、韩最倾角和焊丝直径等。
1、接头形式的坡口形式
气焊常用的接头形式主要为对接、角接和卷边接头。
由于气焊之适用于焊接较薄的工件，因此其坡口形式多为I形和V形。
2、火焰种类
气焊时，应更根据不同的钢种，采用不同种类的火焰。
按氧气与乙炔的混合比例不同，气焊火焰可分为碳化焰、中性焰和氧气焰三种。
（1）碳化焰。
延期和乙炔混合比小于1时的火焰成为碳化焰。
其特点是：乙炔过剩，火焰中有游离状态碳和较多氢，内焰呈淡白色，具有较强的还原作用。
其最高温度：2700-3000o。
碳化焰用于焊接高碳钢、高速钢、铸铁、硬质合金等。
（2）中性焰。
氧与乙炔混合比为1-1.2时的火焰成为中性焰。
其特点是：既无过剩的氧，也无过剩的乙炔，内焰区的气体为CO和H₂，而且具有一定还原性。
其最高温度为3050-3250 o
C。
中性焰的应用广泛，可用于气焊接低碳钢、中碳钢、不锈钢、紫钢、锡青铜、铝及合金、铅、镁合金。
（3）氧化焰。
氧与乙炔缓和比大于1.2时的火焰成为氧化焰。
其特点是：有过剩的氧，具有氧化性，火焰的内焰和外焰分不清。
其最高温度可达3100-3300o
C。
微氧化焰是用于焊接黄铜、锰黄铜、镀锌铁皮等。
3、火焰能率
气焊的火焰能率主要取决于焊炬型号及焊嘴号的
大小。
生产中应更具焊件的厚度来选择焊炬型号及焊嘴号，当两者选定后，还可根据接头形式，焊接位置等具体工艺条件，在一定的范围内调节火焰的大小，即火焰能率。
焊件的导热性越强，气焊时所需的火焰能率就越大。
如在相同的工艺条件下，其含铝和紫铜的火焰能率比低碳钢大。
4、焊接方向
气焊时，通常所指的焊接方向主要有两种：一种是自左向右施焊，称右焊法；另一种是自右向左施焊，成左焊法。
在通常情况下，左焊法适用于焊接较薄的工件；右焊法适用于焊接较厚的工件。
5、焊嘴倾角
气焊时，一般要将焊嘴向焊件表面倾斜一定的角度（）。
因此，通常将焊嘴与焊件平面间小于90o 称为焊嘴倾角。
焊嘴倾角大，火焰的热量损失少，温度高，工件加热快。
焊嘴倾角的大小应更具焊件厚度、火焰大小、焊件的才智及工艺要求等确定。
6、焊丝直径
焊丝直径主要根据焊件的厚度来选择。
焊件较厚时，焊丝直径要相对粗一些。
如焊件厚度为1-2mm 时，焊丝直径为1-2mm
，当焊件厚度为3-5mm
时，焊丝直径以选2-3mm
为宜。
