Altium不同原理图之间的网络标号没有连线的问题error：Duplicate N...今天画板子，发现同一个工程下不同原理图之间的相同网络标号导入到PCB文件之后，pin没有连接在一起，很奇怪，重复导入号几次都是同样的结果。

后来发现原理图中会报错，error：Duplicate Net Names。

搜索后发现，随后在Project-》Project options中的Options选项下设置了一下Net Identifier Scope（网络标识符作用范围），由原来的Automatic改为Global，问题就解决了。

网络标识符的几种方式：Automatic、Flat、Global、hierarchical四种方式，这四种方式的用法为：（1）设置为Flat方式，不同页之间只有Port（端口）具有全局属性，即在不同的sheet之间进行同名端口的连接。

缺点是难于追踪（2）设置为Global方式，不同页之间Port和netlabel都具有全局属性，缺点也是难于追踪。

（3）设置为Hierarchical方式，这种适合于分等级的原理图设计中，必须有顶层和底层（每一页），顶层和底层之间是只通过SheetEntry（页入口）和各页的Ports建立对应关系，这种方式适合多页分等级的设计，各页之间的关系比较明晰，也容易追踪。

（4）设置为Automatic方式，根据判据自动判断选择上述三种方式中的一种进行设置，具体是这样：当检查到原理图中具有页符号采用Sheet Entry和/或Ports连接子图，则自动选择HIerarchical方式；若没有Sheet Entry则判断有没有Ports，如果有Ports，则采用Flat方式进行设置作用域范围；如果没有Ports，则自动设置为Global 方式。

也就是说，若采用Automatic方式，当电路图中有SheetEntry 时采用Hierarchical方式；当电路图中有Ports（不管不同页之间有没有同名的netlabel）时采用Flat方式；当电路图中仅有Netlabel时才采用Global方式。

altium designer Summer09出现的问题解决方案在编译原理图时，引脚和连线旁边出现很多红线，提示error：signal with no driver。

原理图没有加入到Project里。

第一次导入没问题，但是改了个元件的封装，在更新一下〔Design—Update SCH〕，点击导入时出现Unkown Pin。

解决方案一：把第一张PCB删掉，新建一个PCB再倒入。

解决方案二：把改过的元件在PCB中删除，再倒入。

以上问题本应该是没问题的，但是可能是我们使用的盗版软件的原因。

用altium designer画完图编译后，出现几百警告，几乎的所有的都是Off grid pin画的图在项目中去编译，独立的不能编译，如果文件不在项目中的话，就会出现你说的不在网络的提示。

你的元件没有在原理图上真正形成电气上的连接。

你的元件库没有被软件别。

没有你建一个项目文件，把你的原理图放在里去做编译，这样就不会出错了。

是因为你原理图中的元件引脚尺寸和你设置的栅格尺寸不对应，导致系统无法识别而报错，引脚长度尺寸必需设置成栅格尺寸的整数倍！！！你把你做的原理图元件重新再画一遍，再编译，问题解决！！！双面板应该都有哪些Layer?Top Layer 顶层铜皮，双面板必须要Bottom Layer 底层铜皮，双面板必须要Top OverLayer 顶层丝印，一般需要，也有节约成本不做的。

Bottom OverLayer 底层丝印，一般不需要，底层放原件的话，也可以加。

Top/Bottom Soldermask 顶层底层阻焊层，就是“绿油”，一般需要，也有节约成本不做的。

Mechinical 1/4 机械层1/4，板边以及板内开槽，1无金属化，4有金属化。

Keepout 禁止布线区域，不自动布线的话可以不要。

然而中国的现实是用Keepout做板框成了行规，你要正规地给他们机械层往往还不会做了。

Top/Bottom Pastemask 顶层底层钢板层，如果要批量焊接SMD器件的板子，需要定做钢板，这两层不在PCB上，是生产需要的工装.Multilayer 多层，在所有层上都存在的东西，比方直插器件的焊盘，这层一般是必须的，不要试图关闭它。

实用文档
.
altium designer常出现的五个问题解决方案
在编译原理图时出现一些问题，可以这样解决：
1、警报“Duplicate pins in component pin......”的错误，是指原理图出现了重复的管脚
号。

注意检查整个原理图上面的元件的管脚是否存在重复，或者管脚没有命名等等。

2、警报“Floating power object........”的错误，是指power目标是浮动的，没有形成正在的电气连接。

检查power或者其他元器件是否连接良好（有时候眼睛看着是连接的，实际是断开的）
3、警报“Global power-object gnd at......has been reduced to local level by presence of port at....”错误，是指GND是全局的属性。

检查图纸上GND是不是有属性设置不对的。

4、用altium designer画完图编译后，出现几百警告，几乎的所有的都是“Off grid pin”，是指你的元件没有在原理图上真正形成电气上的连接，你的元件库没有被软件别，是因为你原理图中的元件引脚尺寸和你设置的栅格尺寸不对应，导致系统无法识别而报错，引脚长度尺寸必需设置成栅格尺寸的整数倍！！！
检查你做的原理图元件是否对齐栅格，或者重新再画一遍，再编译，问题解决！！！
5、如何解决Unknown Pin问题？
原理图导入PCB时出现很多“unknown pin”警报，是指找不到不知道的pin.
在pcb界面里面，找到“设计”》“网络表”，然后删除所有net网络，然后再到原理图界面中重新导入一次即可解决。

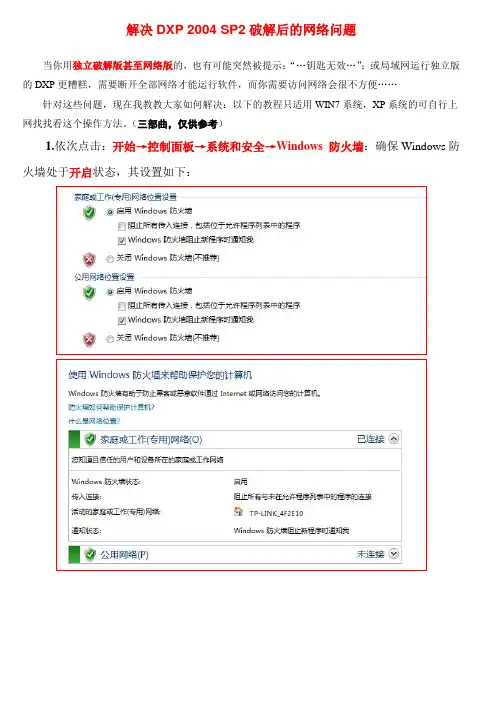

解决DXP 2004 SP2破解后的网络问题
当你用独立破解版甚至网络版的，也有可能突然被提示：“…钥匙无效…”；或局域网运行独立版的DXP更糟糕，需要断开全部网络才能运行软件，而你需要访问网络会很不方便……
针对这些问题，现在我教教大家如何解决：以下的教程只适用WIN7系统，XP系统的可自行上网找找看这个操作方法。

（三部曲，仅供参考）
1.依次点击：开始→控制面板→系统和安全→Windows 防火墙：确保Windows防火墙处于开启状态，其设置如下：
2.依次点击：高级设置→出站规则→新建规则：
3.按照图示新建出站规则向导进行操作：
4.这样DXP 2004就无法联网，可以彻底解决网络破解问题了。

至于XP系统的，可以在网上找教程，原理一样，操作上也大同小异。

Good luck to you！。
